Arduino Nano ESP32 - DHT22 - Relais

In diesem Tutorial lernen wir, wie man Arduino Nano ESP32 verwendet, um das Relais basierend auf der Temperatur zu steuern, die vom DHT22-Sensor gemessen wird.

Erforderliche Hardware

1	×	Arduino Nano ESP32
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	DHT22 Temperatur- und Feuchtigkeitssensor
1	×	Relais
1	×	12V Netzteil
1	×	(Optional) DC-Stromanschluss
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Optional) 12V Fan
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Breakout-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Stromverteiler für Arduino Nano ESP32

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Relais und DHT22-Sensor

Wenn Sie nichts über den DHT22-Temperatursensor und das Relais wissen (Pinbelegung, Funktionsweise, Programmierung …), informieren Sie sich in den folgenden Tutorials darüber:

Verdrahtungsdiagramm

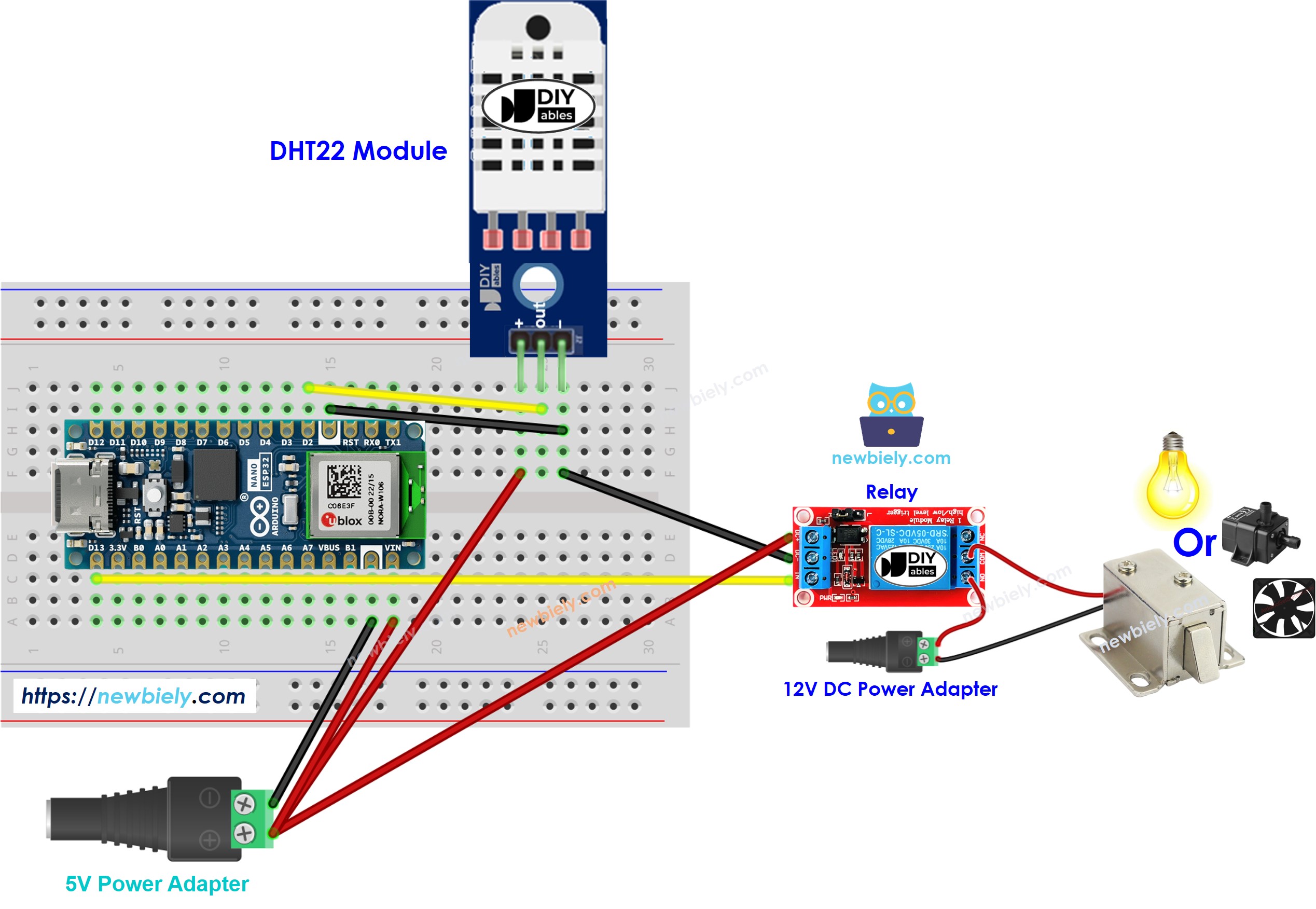

Arduino Nano ESP32 DHT22-Sensor Relais-Schaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Wie das System funktioniert

Arduino Nano ESP32 liest die Temperatur vom DHT22-Sensor
Wenn die Temperatur einen oberen Schwellenwert überschreitet, schaltet der Arduino Nano ESP32 das Relais ein
Wenn die Temperatur einen unteren Schwellenwert unterschreitet, schaltet der Arduino Nano ESP32 das Relais aus

Der obige Prozess wird unendlich oft in der Schleife wiederholt.

Wenn Sie das Relais einschalten möchten, wenn die Temperatur einen bestimmten Wert überschreitet, und es ausschalten möchten, wenn sie darunter fällt, müssen Sie lediglich den oberen Grenzwert und den unteren Grenzwert auf denselben Wert einstellen.

Arduino Nano ESP32-Code

/* * Dieser Arduino Nano ESP32 Code wurde von newbiely.de entwickelt * Dieser Arduino Nano ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-nano-esp32/arduino-nano-esp32-dht22-relay */ #include <DHT.h> #define DHT22_PIN D2 // The Arduino Nano ESP32 pin connected to DHT22 #define RELAY_PIN D13 // The Arduino Nano ESP32 pin connected to relay #define TEMP_UPPER_THRESHOLD 30 // upper temperature threshold #define TEMP_LOWER_THRESHOLD 15 // lower temperature threshold DHT dht22(DHT22_PIN, DHT22); void setup() { Serial.begin(9600); // initialize serial dht22.begin(); // initialize the DHT sensor } void loop() { float temperature = dht22.readTemperature();; // read temperature in Celsius if (isnan(temperature)) { Serial.println("Failed to read from DHT22 sensor!"); } else { if (temperature > TEMP_UPPER_THRESHOLD) { Serial.println("Turn the relay on"); digitalWrite(RELAY_PIN, HIGH); // turn on } else if (temperature < TEMP_LOWER_THRESHOLD) { Serial.println("Turn the relay off"); digitalWrite(RELAY_PIN, LOW); // turn off } } // wait a 1 seconds between readings delay(1000); }

In den obigen Codes schaltet der Arduino Nano ESP32 das Relais ein, wenn die Temperatur 25 °C überschreitet, und hält das Relais eingeschaltet, bis die Temperatur unter 20 °C liegt.

Schnelle Schritte

Um mit dem Arduino Nano ESP32 zu beginnen, befolgen Sie diese Schritte:

Wenn Sie neu bei Arduino Nano ESP32 sind, lesen Sie das Tutorial zu wie man die Umgebung für Arduino Nano ESP32 in der Arduino IDE einrichtet.
Verdrahten Sie die Bauteile gemäß dem bereitgestellten Schaltplan.
Schließen Sie das Arduino Nano ESP32-Board mit einem USB-Kabel an Ihren Computer an.
Öffnen Sie die Arduino IDE auf Ihrem Computer.
Wählen Sie das Arduino Nano ESP32-Board und den entsprechenden COM-Port aus.
Klicken Sie auf das Libraries-Symbol in der linken Seitenleiste der Arduino IDE.

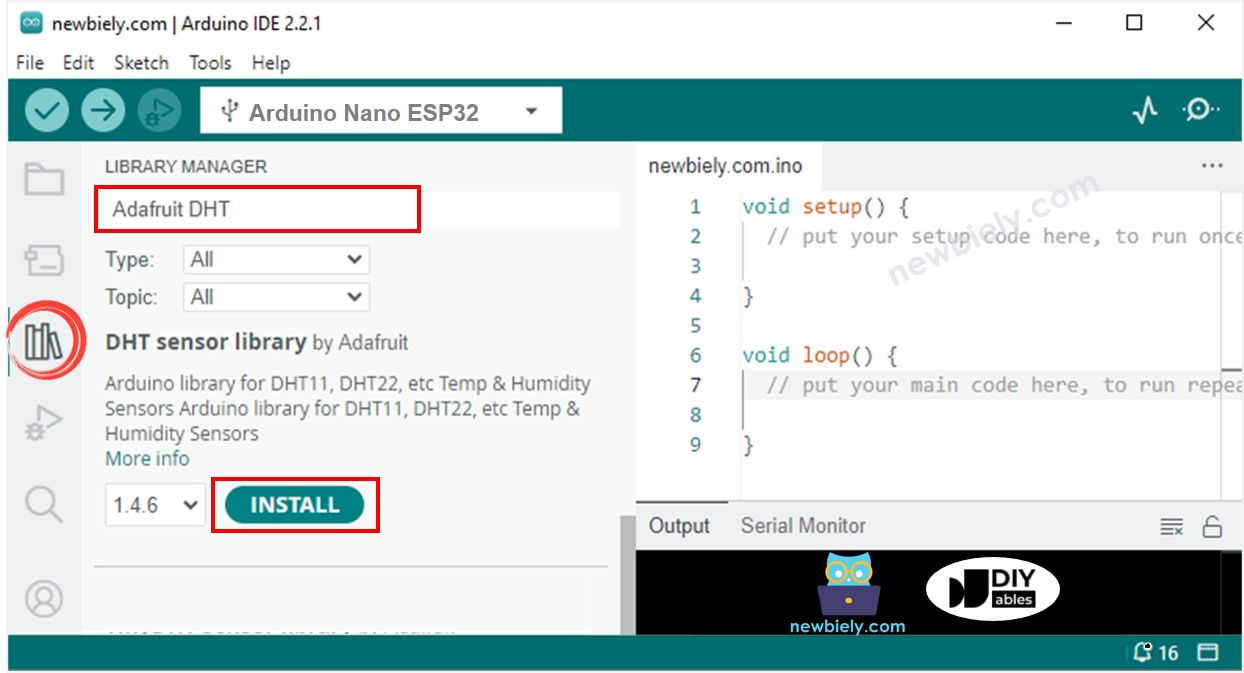

Suchen Sie “DHT”, und finden Sie dann die DHT-Sensor-Bibliothek von Adafruit.
Klicken Sie auf die Installieren-Schaltfläche, um die Bibliothek zu installieren.

Arduino Nano ESP32 DHT-Sensor-Bibliothek

Sie werden aufgefordert, weitere Bibliotheksabhängigkeiten zu installieren.
Klicken Sie auf den Button Alle installieren, um alle Bibliotheksabhängigkeiten zu installieren.

Arduino Nano ESP32 Adafruit Unified Sensor-Bibliothek

Kopieren Sie den obigen Code, der zu dem von Ihnen verwendeten Sensor gehört, und öffnen Sie ihn in der Arduino-IDE
Klicken Sie auf die Schaltfläche Upload in der Arduino-IDE, um den Code auf den ESP32 hochzuladen
Verändern Sie die Umgebung um den Sensor herum, sodass sie wärmer oder kälter wird
Sehen Sie den Zustand des Relais

Video Tutorial

Wir erwägen die Erstellung von Video-Tutorials. Wenn Sie Video-Tutorials für wichtig halten, abonnieren Sie bitte unseren YouTube-Kanal , um uns zu motivieren, die Videos zu erstellen.
