Arduino Nano ESP32 - Berührungssensor
Dieses Tutorial zeigt, wie man den Arduino Nano ESP32 mit dem Touch-Sensor verwendet (auch bekannt als Touch-Schalter oder Touch-Button).
Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables Sensor-Kit (30 Sensoren/Displays) | |
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.
Über Berührungssensor
Berührungssensor-Pinbelegung
Der Berührungssensor hat drei Pins:
- GND-Pin: Verbinden Sie diesen Pin mit GND (0 V).
- VCC-Pin: Verbinden Sie diesen Pin mit VCC (5 V oder 3,3 V).
- SIGNAL-Pin: ist ein Ausgangspin: LOW, wenn nicht berührt, HIGH, wenn berührt. Dieser Pin muss mit dem Eingangspin des ESP32 verbunden werden.
Wie der Berührungssensor funktioniert
- Der Zustand des SIGNAL-Pins ist niedrig, wenn der Berührungssensor NICHT berührt wird
- Der Zustand des SIGNAL-Pins ist hoch, wenn der Berührungssensor berührt wird
Arduino Nano ESP32 - Berührungssensor
Wir können den SIGNAL-Pin des Berührungssensors an einen Eingangs-Pin des ESP32 anschließen und den Zustand des Berührungssensors mit dem Arduino-Nano-ESP32-Code auslesen.

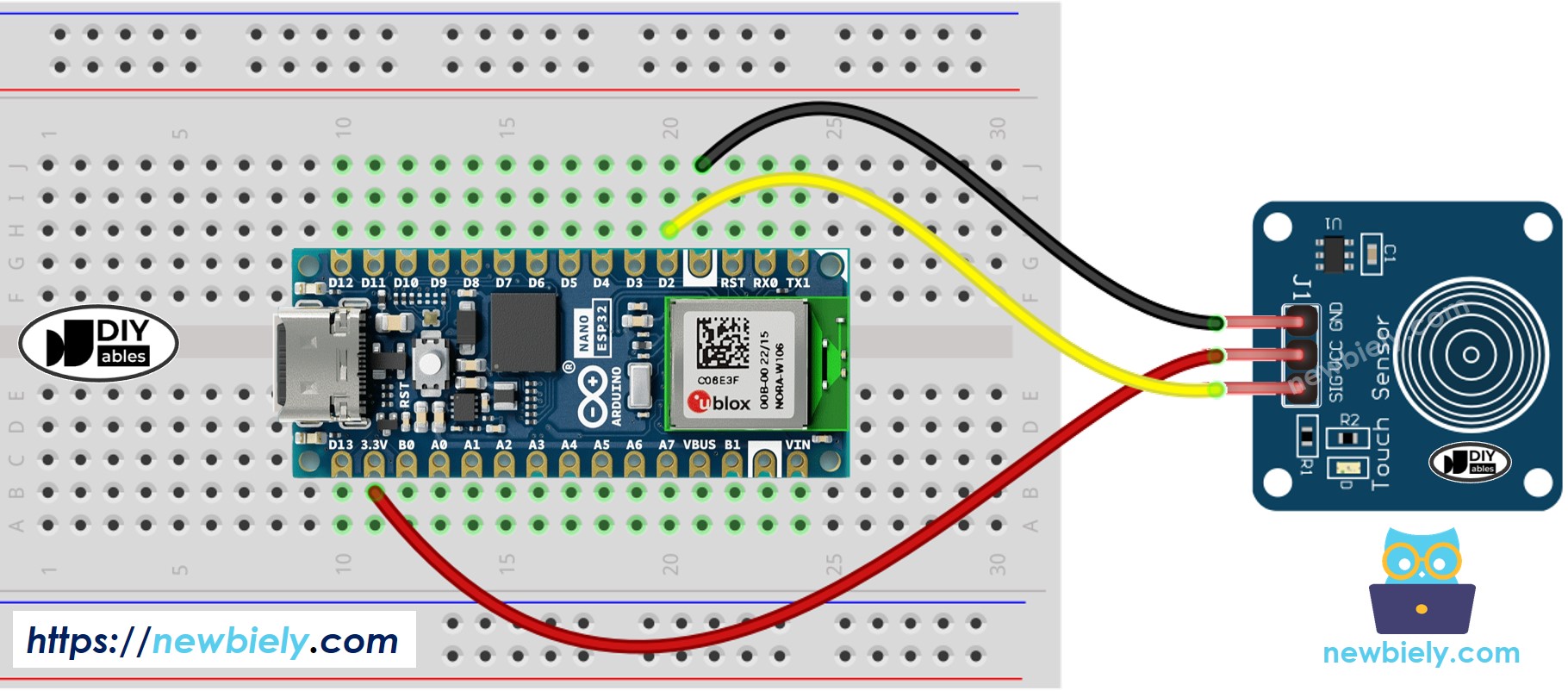

Verdrahtungsdiagramm zwischen Berührungssensor und Arduino Nano ESP32
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
Wie man einen Touch-Sensor programmiert
- Initialisiert den Pin des Arduino Nano ESP32 in den digitalen Eingabemodus, indem die pinMode() Funktion verwendet wird. Zum Beispiel Pin D2
pinMode(D2, INPUT);
- Liest den Zustand des Arduino Nano ESP32-Pins durch die Verwendung der digitalRead()-Funktion.
int inputState = digitalRead(D2);
Berührungssensor - Arduino Nano ESP32-Code
Der unten gezeigte Code liest den Zustand des Berührungssensors aus und gibt ihn im Serial Monitor aus.
/*
* Dieser Arduino Nano ESP32 Code wurde von newbiely.de entwickelt
* Dieser Arduino Nano ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-nano-esp32/arduino-nano-esp32-touch-sensor
*/
#define SENSOR_PIN D2 // The Arduino Nano ESP32 pin connected to the sensor's SIGNAL pin of touch sensor
void setup() {
// Initialize the Serial to communicate with the Serial Monitor.
Serial.begin(9600);
// initialize the ESP32's pin as an input
pinMode(SENSOR_PIN, INPUT);
}
void loop() {
// read the state of the the input pin:
int state = digitalRead(SENSOR_PIN);
// print state to Serial Monitor
Serial.println(state);
}
Schnelle Schritte
- Wenn Sie Arduino Nano ESP32 zum ersten Mal verwenden, sehen Sie sich wie man die Umgebung für Arduino Nano ESP32 in der Arduino IDE einrichtet.
- Kopieren Sie den obigen Code und fügen Sie ihn in die Arduino IDE ein.
- Kompilieren und laden Sie den Code auf das Arduino Nano ESP32-Board hoch, indem Sie im Arduino IDE auf die Schaltfläche Hochladen klicken.
- Berühren Sie den Sensor mit Ihrem Finger und lassen Sie ihn wieder los.
- Überprüfen Sie das Ergebnis im Serial Monitor. Es sieht wie folgt aus:
COM6
0
0
0
1
1
1
1
1
1
0
0
Autoscroll
Clear output
9600 baud
Newline
Wie man die Zustandsänderung von LOW zu HIGH erkennt
/*
* Dieser Arduino Nano ESP32 Code wurde von newbiely.de entwickelt
* Dieser Arduino Nano ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-nano-esp32/arduino-nano-esp32-touch-sensor
*/
#define SENSOR_PIN D2 // The Arduino Nano ESP32 pin connected to the sensor's SIGNAL pin of touch sensor
int prev_state = LOW; // The previous state from the input pin
int touch_state; // The current reading from the input pin
void setup() {
// Initialize the Serial to communicate with the Serial Monitor.
Serial.begin(9600);
// initialize the ESP32's pin as an input
pinMode(SENSOR_PIN, INPUT);
}
void loop() {
// read the state of the the input pin:
touch_state = digitalRead(SENSOR_PIN);
if (prev_state == LOW && touch_state == HIGH)
Serial.println("The sensor is touched");
// save the the last state
prev_state = touch_state;
}
