Arduino Nano ESP32 - Tastaturfeld - LCD

Dieses Tutorial zeigt Ihnen, wie Sie den Arduino Nano ESP32 mit dem Tastenfeld und dem LCD-Display verwenden. Im Detail lernen wir, wie man den Arduino Nano ESP32 so programmiert, dass die gedrückte Taste auf dem LCD angezeigt wird.

Erforderliche Hardware

1	×	Arduino Nano ESP32
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	LCD I2C
1	×	Tastenfeld
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Optional) DC-Stromanschluss
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Breakout-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Stromverteiler für Arduino Nano ESP32

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Tastenfeld und LCD

Wir haben spezifische Tutorials zum Tastenfeld und LCD. Jedes Tutorial enthält detaillierte Informationen und Schritt-für-Schritt-Anleitungen zur Hardware-Pinbelegung, zur Funktionsweise, zur Verdrahtung zum Arduino Nano ESP32 und zum Arduino Nano ESP32-Code... Erfahren Sie mehr darüber in den folgenden Links:

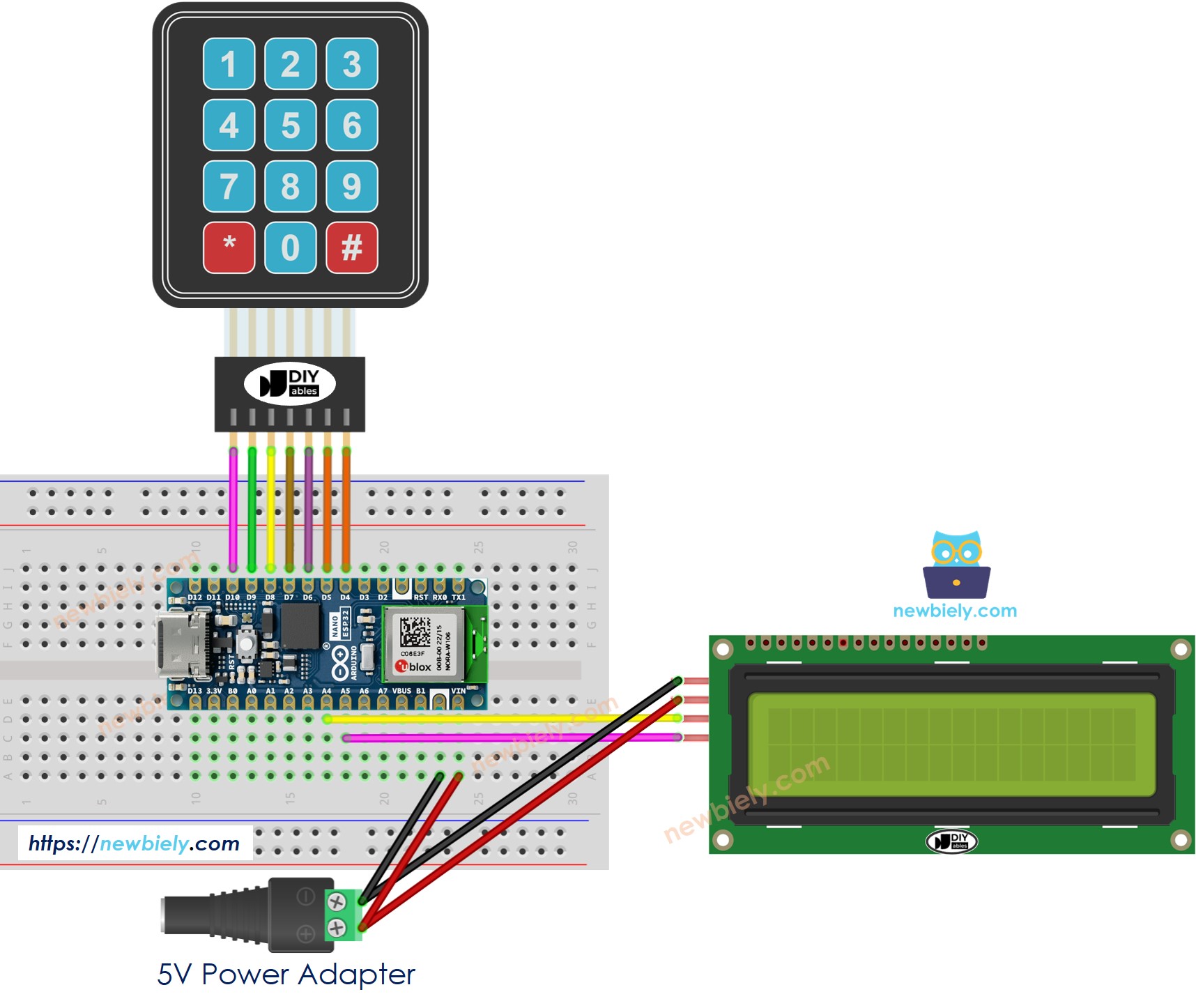

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Arduino Nano ESP32-Code - Keyoad 3x4 - LCD I2C

/* * Dieser Arduino Nano ESP32 Code wurde von newbiely.de entwickelt * Dieser Arduino Nano ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-nano-esp32/arduino-nano-esp32-keypad-lcd */ #include <Keypad.h> #include <LiquidCrystal_I2C.h> #define ROW_NUM 4 // four rows #define COLUMN_NUM 3 // four columns const byte pin_rows[ROW_NUM] = {D10, D9, D8, D7}; // The Arduino Nano ESP32 pin connected to the row pins of the keypad const byte pin_column[COLUMN_NUM] = {D6, D5, D4}; // The Arduino Nano ESP32 pin connected to the column pins of the keypad char key_layout[ROW_NUM][COLUMN_NUM] = { {'1', '2', '3'}, {'4', '5', '6'}, {'7', '8', '9'}, {'*', '0', '#'} }; Keypad keypad = Keypad( makeKeymap(key_layout), pin_rows, pin_column, ROW_NUM, COLUMN_NUM); LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows int cursor = 0; void setup() { lcd.init(); // Initialize the LCD I2C display lcd.backlight(); } void loop() { char key = keypad.getKey(); if (key) { lcd.setCursor(cursor, 0); // move cursor to (cursor, 0) lcd.print(key); // print key at (cursor, 0) cursor++; // move cursor to next position if (cursor == 16) { // if reaching limit, clear LCD lcd.clear(); cursor = 0; } } }

※ Notiz:

Die LCD-I2C-Adresse kann je nach Hersteller unterschiedlich sein. Im Code haben wir die Adresse 0x27 verwendet, die vom Hersteller DIYables vorgegeben wird.

Schnelle Schritte

Falls Sie Arduino Nano ESP32 zum ersten Mal verwenden, sehen Sie sich Anleitung zur Einrichtung der Umgebung für Arduino Nano ESP32 in der Arduino IDE an.
Schließen Sie die Verkabelung wie im obigen Bild an.
Schließen Sie das Arduino Nano ESP32-Board über ein USB-Kabel an Ihren PC an.
Öffnen Sie die Arduino IDE auf Ihrem PC.
Wählen Sie das richtige Arduino Nano ESP32-Board aus (z. B. Arduino Nano ESP32 und COM-Port).

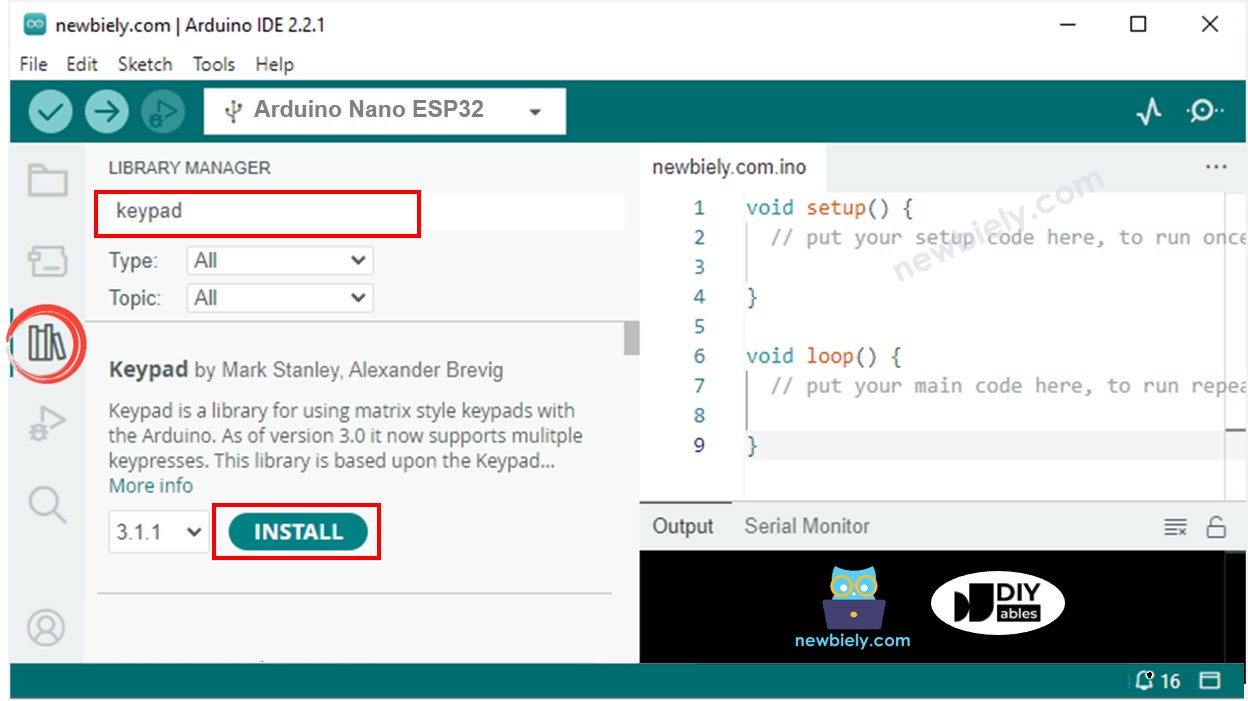

Klicken Sie auf das Libraries-Symbol in der linken Leiste der Arduino IDE.
Geben Sie „keypad“ in das Suchfeld ein, und suchen Sie anschließend nach der keypad-Bibliothek von Mark Stanley und Alexander Brevig.
Klicken Sie auf die Install-Schaltfläche, um die keypad-Bibliothek zu installieren.

Geben Sie in das Suchfeld “LiquidCrystal I2C” ein, suchen Sie anschließend nach der LiquidCrystal_I2C-Bibliothek von Frank de Brabander
Klicken Sie auf die Schaltfläche Installieren, um die LiquidCrystal_I2C-Bibliothek zu installieren.

Arduino Nano ESP32 LiquidCrystal I2C-Bibliothek

Kopieren Sie den obigen Code und fügen Sie ihn in die Arduino-IDE ein.
Kompilieren Sie den Code und laden Sie ihn auf das Arduino Nano ESP32-Board hoch, indem Sie in der Arduino-IDE auf die Schaltfläche Hochladen klicken.

Drücken Sie einige Tasten am Tastenfeld
Sehen Sie das Ergebnis im LCD

Wenn das LCD nichts anzeigt, siehe Fehlerbehebung bei LCD I2C

Zeilenweise Code-Erklärung

Der obige Arduino Nano ESP32-Code enthält eine zeilenweise Erklärung. Bitte lesen Sie die Kommentare im Code!
