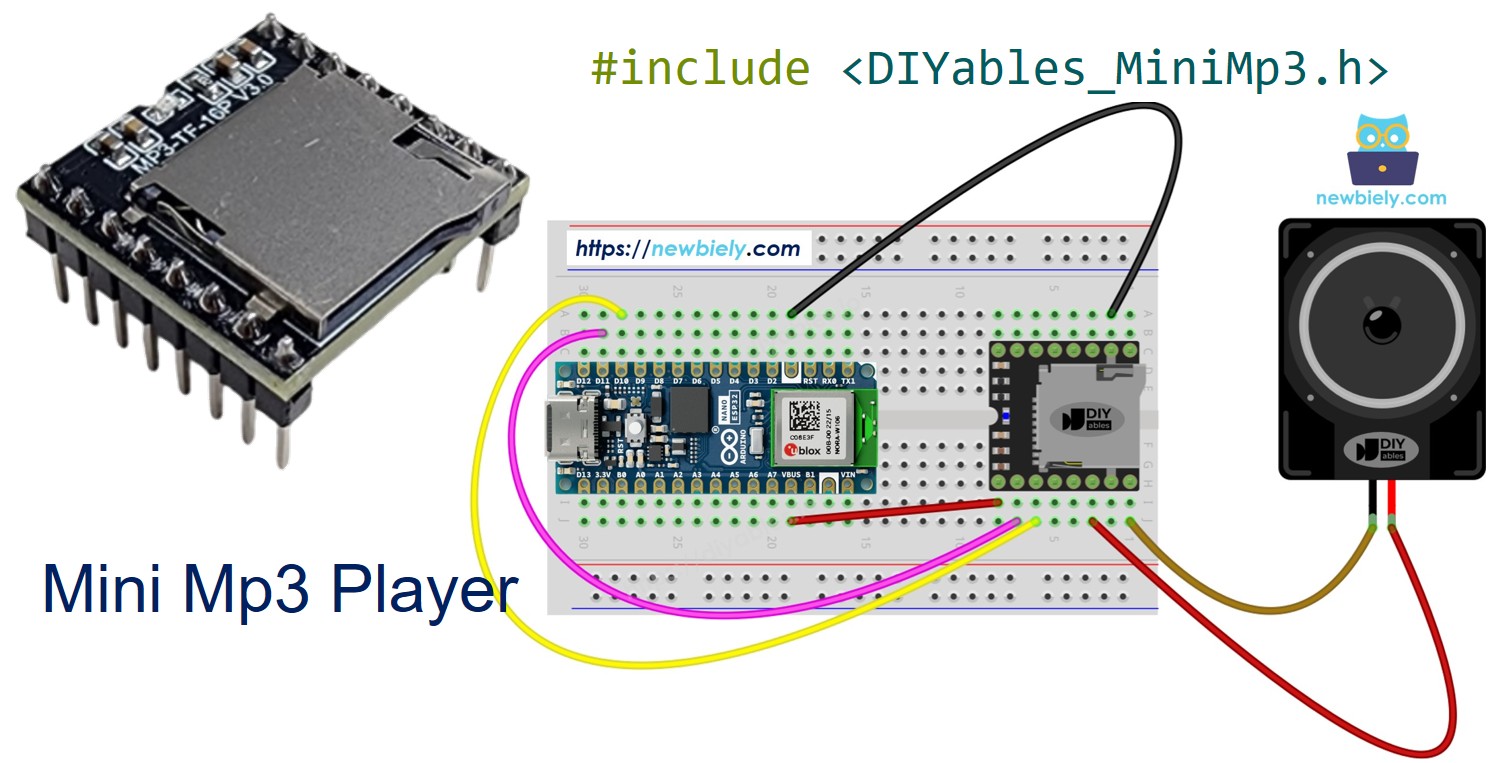

Arduino Nano ESP32 - Mini Mp3 Spieler
Der Arduino Nano ESP32 ist ein leistungsstarkes 3,3V-Board mit eingebautem WiFi und Bluetooth. In diesem Tutorial werden wir es mit dem DIYables Mini Mp3 Player-Modul verbinden, um einen vollständig steuerbaren Mp3-Player zu bauen. Hier ist, was wir durchgehen werden:
- Verbindung des Moduls mit dem Nano ESP32 — dank 3,3V Logikpegel ist kein Widerstand erforderlich.
- Vorbereitung der SD-Karte mit korrekt benannten mp3-Dateien.
- Schreiben von Code zum Abspielen, Pausieren, Fortsetzen, Stoppen und Überspringen von Titeln.
- Steuerung der Lautstärke über Tasten und seriellen Befehle.
- Einrichtung von Titel-Schleife, vollständigem Shuffle und Ordner-basierter Wiedergabe.
- Lesen des Status des Moduls (aktueller Titel, Lautstärke, Wiedergabezustand).
Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.
Hinweis: Kein 1K-Widerstand erforderlich — Der Nano ESP32 verwendet 3,3V-Logik, die nativ mit dem Modul übereinstimmt.
Mini Mp3 Player Modul Übersicht
Das DIYables Mini Mp3 Player-Modul ist ein eigenständiges Mp3-Decoder-Modul, das vom YX5200-24SS-Chip angetrieben wird. Legen Sie eine Micro-SD-Karte mit mp3-Dateien ein, verbinden Sie einen kleinen Lautsprecher und senden Sie seriellen Befehle, um die Wiedergabe zu steuern.
Das Modul akzeptiert 9600 Baud UART-Befehle und bietet diese Funktionen:
- Vollständige Wiedergabesteuerung: Abspielen, Pausieren, Fortsetzen, Stoppen, Nächster, Vorheriger
- 31 Lautstärkepegel (0 bis 30)
- 6 Equalizer-Voreinstellungen (Normal, Pop, Rock, Jazz, Klassik, Bass)
- Wiederholungsmodi: Titel-Schleife, Ordner-Schleife, Alles-Schleife, Shuffle
- Ordner-organisierte Wiedergabe für kategorisiertes Audio
- Werbung einfügen (Unterbrechen und Fortsetzen)
- Echtzeit-Statusabfragen
Anschlussbelegung
| Anschluss | Funktion |
|---|---|
| VCC | 3,2V bis 5,0V Stromversorgung |
| GND | Masse |
| RX | UART-Eingang (mit Board TX verbinden) |
| TX | UART-Ausgang (mit Board RX verbinden) |
| SPK_1 | Lautsprecher + (integrierter 3W-Verstärker) |
| SPK_2 | Lautsprecher − |
| DAC_R | Rechter Line-Level-Ausgang |
| DAC_L | Linker Line-Level-Ausgang |
| BUSY | LOW = Wiedergabe, HIGH = untätig |
| IO_1 | Kurzer Druck → Vorheriger, langer Druck → Lautstärke runter |
| IO_2 | Kurzer Druck → Nächster, langer Druck → Lautstärke rauf |

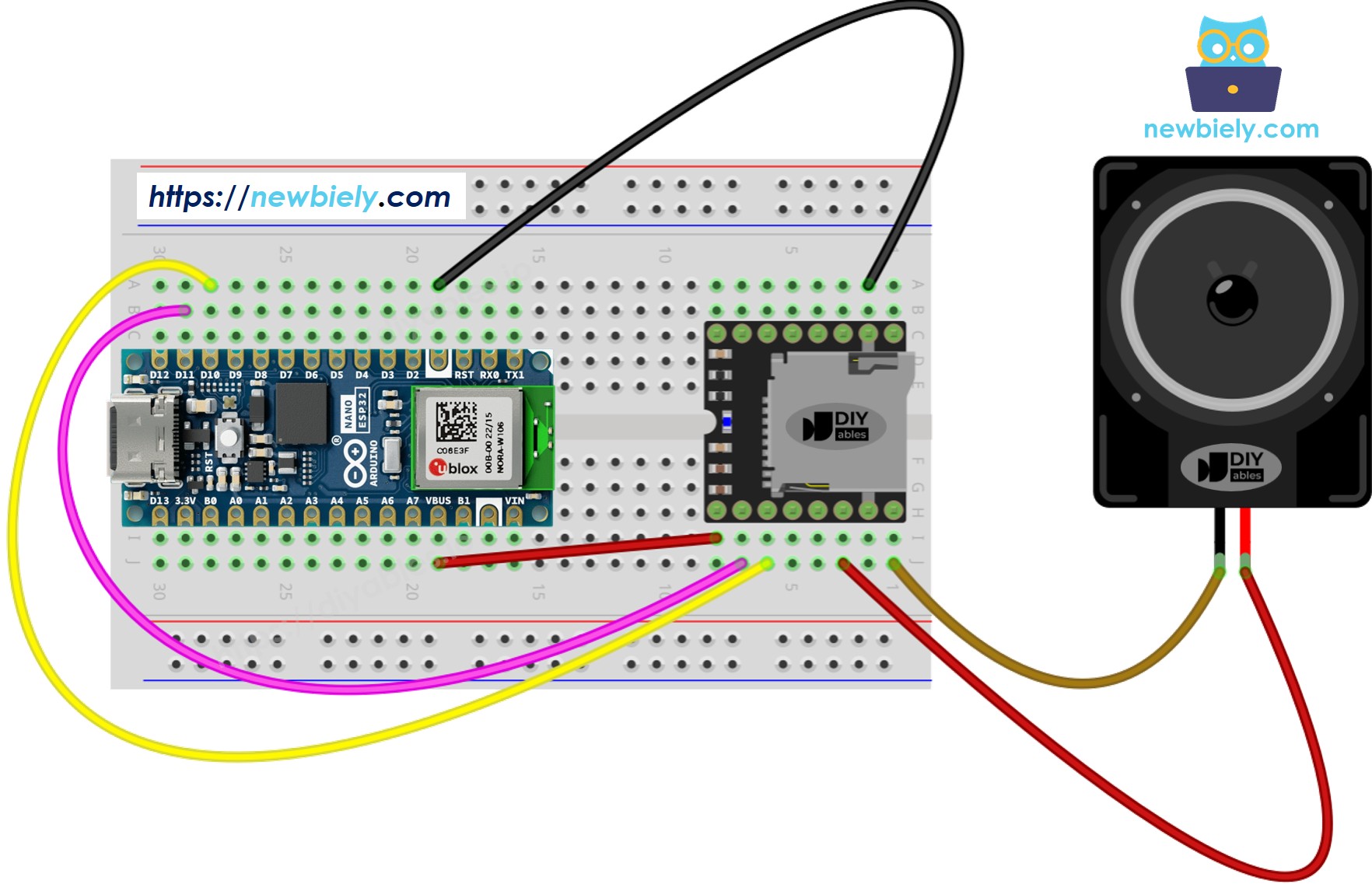

Schaltplan
Der Nano ESP32 arbeitet mit 3,3V-Logik — dieselbe Spannung, die das Mini Mp3 Player-Modul intern verwendet. Das bedeutet, Sie können TX/RX direkt verbinden, ohne dass ein Widerstand erforderlich ist.
Wir werden Serial1 auf dem Nano ESP32 für die Kommunikation mit dem Modul verwenden und das Standard-Serial für den Serial Monitor frei halten.
| Mini Mp3 Player | Arduino Nano ESP32 | Notizen |
|---|---|---|
| VCC | 3,3V | Modul akzeptiert auch 5V von VBUS bei Bedarf |
| GND | GND | |
| RX | TX1 (D5) | Direkte Verbindung — kein Widerstand erforderlich |
| TX | RX1 (D4) | Direkte Verbindung |
| SPK_1 | Lautsprecher + | |
| SPK_2 | Lautsprecher − |
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
SD-Karten-Setup
Bereiten Sie die Micro-SD-Karte vor dem Einlegen in das Modul vor:
- Formatieren Sie als FAT16 oder FAT32.
- Kopieren Sie mp3-Dateien ins Stammverzeichnis mit null-aufgefüllten Namen:
/001.mp3
/002.mp3
/003.mp3
Für Ordner-Wiedergabe:
/01/001.mp3
/01/002.mp3
/02/001.mp3
Denken Sie daran:
- Die Titelnummern beginnen bei 1 (nicht 0).
- Das Modul bestimmt die Titelreihenfolge aus der Kopierfolge, nicht aus den Dateinamen. Formatieren Sie die Karte zuerst, kopieren Sie die Dateien dann einzeln in Reihenfolge.
- Ordnernamen: 2 Ziffern, null-aufgefüllt (01–99). Dateinamen darin: 3 Ziffern, null-aufgefüllt (001–255).

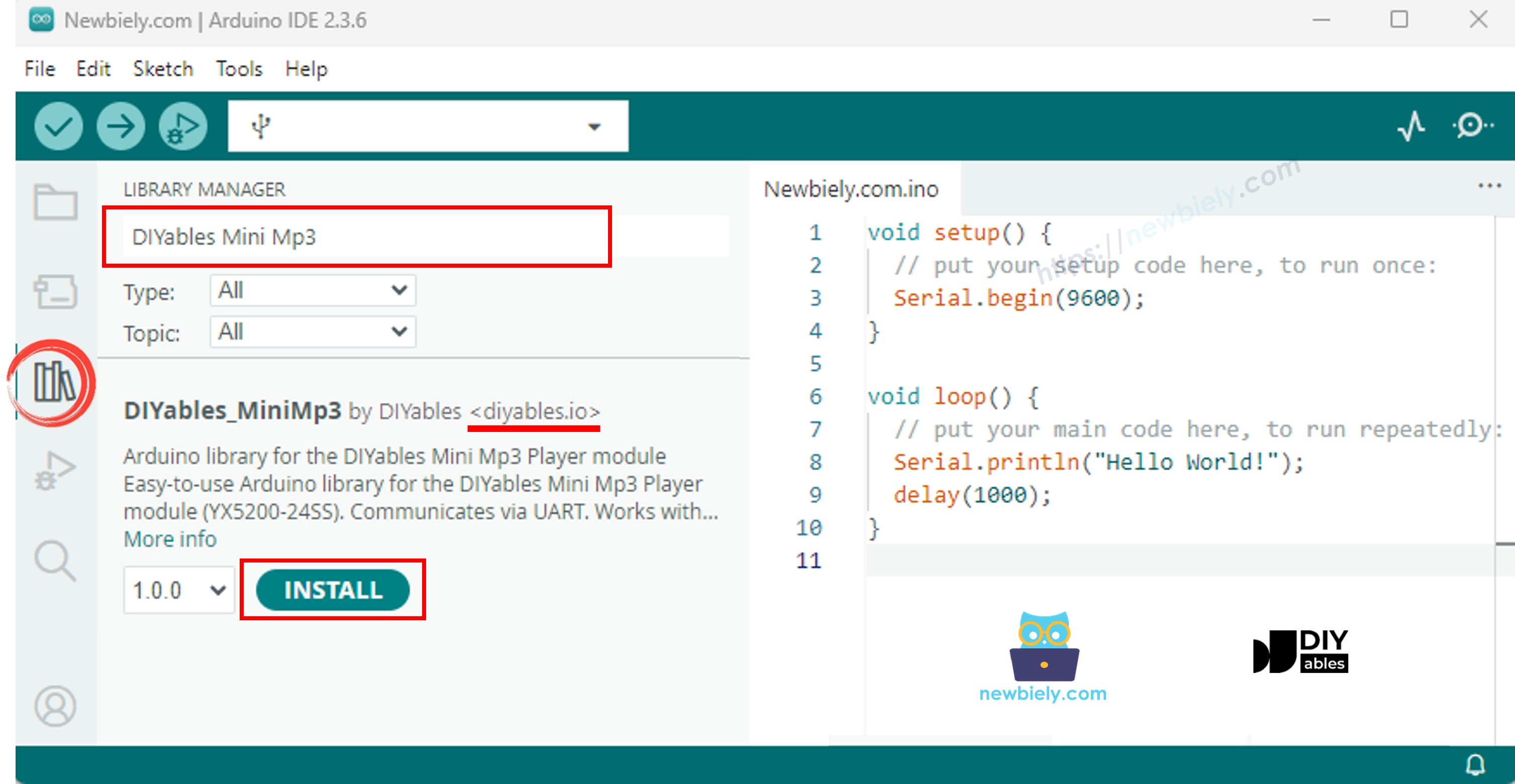

Bibliotheks-Installation
- Verbinden Sie den Nano ESP32 mit Ihrem Computer über USB-C.
- Öffnen Sie die Arduino IDE, wählen Sie Arduino Nano ESP32 als Ihr Board und wählen Sie den richtigen Port.
- Gehen Sie zum Bibliotheken-Panel auf der linken Seite.
- Suchen Sie nach "DIYables_MiniMp3" und installieren Sie die Bibliothek von DIYables.
- Klicken Sie auf Installieren.
Die Bibliothek hat null externe Abhängigkeiten.
Nano ESP32 Code — Basis-Template
Da der Nano ESP32 Hardware-Serien-Ports hat, verwenden wir Serial1 statt SoftwareSerial:
#include <DIYables_MiniMp3.h>
DIYables_MiniMp3 mp3;
void setup() {
Serial.begin(115200);
Serial1.begin(9600); // Hardware serial for the mp3 module
mp3.begin(Serial1);
delay(1000); // Wait for the module to boot
mp3.setVolume(25);
}
void loop() {
// Your code here
}
Keine SoftwareSerial-Bibliothek erforderlich! Hardware-Serial ist zuverlässiger, besonders bei der niedrigen 9600 Baud-Rate, die dieses Modul verwendet.
Nano ESP32 Code — Einen Titel abspielen
/*
* DIYables Mini Mp3 Player - Play One Track
*
* Product: DIYables Mini Mp3 Player Module
* https://diyables.io/products/mini-mp3-player-module
*
* Plays track 001 once, then stops.
*
* Wiring Table:
* Mini Mp3 RX -> Arduino Pin D11
* Mini Mp3 TX -> Arduino Pin D10
* Mini Mp3 VCC -> Vbus
* Mini Mp3 GND -> GND
* Speaker connected to SPK_1 and SPK_2 pins
*
* SD Card: Put mp3 files in root, named 001.mp3, 002.mp3, etc.
*/
#include <DIYables_MiniMp3.h>
#include <SoftwareSerial.h>
SoftwareSerial mp3Serial(D10, D11); // RX, TX
DIYables_MiniMp3 mp3;
void setup()
{
Serial.begin(9600);
mp3Serial.begin(9600);
mp3.begin(mp3Serial);
delay(1000); // Wait for the module to initialize
mp3.setVolume(25); // Set volume (0 to 30)
Serial.println("Playing track 1...");
mp3.play(1); // Play track 001.mp3
}
void loop()
{
// Nothing to do here
}
Wie man testet
- Laden Sie die SD-Karte mit mp3-Dateien und legen Sie sie in das Modul ein.
- Verbinden Sie das Modul mit dem Nano ESP32 wie oben gezeigt (kein Widerstand!).
- Verbinden Sie das Board über USB-C, wählen Sie Arduino Nano ESP32 und laden Sie hoch.
Sie sollten 001.mp3 über den verbundenen Lautsprecher hören.
Wiedergabebefehle
| Methode | Zweck | Beispiel |
|---|---|---|
| play(trackNum) | Einen bestimmten Titel starten | mp3.play(1) |
| playNext() | Zum nächsten Titel wechseln | mp3.playNext() |
| playPrevious() | Zum vorherigen Titel gehen | mp3.playPrevious() |
| pause() | Den aktiven Titel pausieren | mp3.pause() |
| resume() | Den Titel fortsetzen | mp3.resume() |
| stop() | Wiedergabe stoppen | mp3.stop() |
Nano ESP32 Code — Mehrere Titel abspielen
/*
* DIYables Mini Mp3 Player - Play Multiple Tracks
*
* Product: DIYables Mini Mp3 Player Module
* https://diyables.io/products/mini-mp3-player-module
*
* Plays tracks one after another with a delay between them.
*
* Wiring Table:
* Mini Mp3 RX -> Arduino Pin D11
* Mini Mp3 TX -> Arduino Pin D10
* Mini Mp3 VCC -> Vbus
* Mini Mp3 GND -> GND
* Speaker connected to SPK_1 and SPK_2 pins
*
* SD Card: Put mp3 files in root, named 001.mp3, 002.mp3, 003.mp3
*/
#include <DIYables_MiniMp3.h>
#include <SoftwareSerial.h>
SoftwareSerial mp3Serial(D10, D11); // RX, TX
DIYables_MiniMp3 mp3;
int currentTrack = 1;
int totalTracks = 3; // Change this to match your SD card
unsigned long lastTrackTime = 0;
unsigned long trackDuration = 5000; // Wait 5 seconds between tracks (adjust as needed)
void setup()
{
Serial.begin(9600);
mp3Serial.begin(9600);
mp3.begin(mp3Serial);
delay(1000);
mp3.setVolume(20);
Serial.println("Playing track 1...");
mp3.play(currentTrack);
lastTrackTime = millis();
}
void loop()
{
// After trackDuration, play the next track
if (millis() - lastTrackTime >= trackDuration)
{
currentTrack++;
if (currentTrack > totalTracks)
currentTrack = 1; // Loop back to first track
Serial.print("Playing track ");
Serial.println(currentTrack);
mp3.play(currentTrack);
lastTrackTime = millis();
}
}
Wie man testet
- Stellen Sie sicher, dass die SD-Karte mindestens 3 Titel hat. Laden Sie hoch, und die Titel wechseln alle 5 Sekunden.
Nano ESP32 Code — Lautstärkeregelung
/*
* DIYables Mini Mp3 Player - Volume Control
*
* Product: DIYables Mini Mp3 Player Module
* https://diyables.io/products/mini-mp3-player-module
*
* Use two buttons to increase/decrease the volume.
* Press button on pin D2 to volume up, pin D3 to volume down.
*
* Wiring Table:
* Mini Mp3 RX -> Arduino Pin D11
* Mini Mp3 TX -> Arduino Pin D10
* Mini Mp3 VCC -> Vbus
* Mini Mp3 GND -> GND
* Speaker connected to SPK_1 and SPK_2 pins
* Button UP -> Pin D2 (other leg to GND)
* Button DOWN -> Pin D3 (other leg to GND)
*
* SD Card: Put mp3 files in root, named 001.mp3, 002.mp3, etc.
*/
#include <DIYables_MiniMp3.h>
#include <SoftwareSerial.h>
SoftwareSerial mp3Serial(D10, D11); // RX, TX
DIYables_MiniMp3 mp3;
const int BUTTON_VOL_UP = D2;
const int BUTTON_VOL_DOWN = D3;
int volume = 15; // Start at half volume
void setup()
{
Serial.begin(9600);
mp3Serial.begin(9600);
pinMode(BUTTON_VOL_UP, INPUT_PULLUP);
pinMode(BUTTON_VOL_DOWN, INPUT_PULLUP);
mp3.begin(mp3Serial);
delay(1000);
mp3.setVolume(volume);
mp3.loopTrack(1); // Play track 1 on repeat
Serial.print("Volume: ");
Serial.println(volume);
}
void loop()
{
// Volume Up button (pressed = LOW because of INPUT_PULLUP)
if (digitalRead(BUTTON_VOL_UP) == LOW)
{
if (volume < 30)
{
volume++;
mp3.setVolume(volume);
Serial.print("Volume: ");
Serial.println(volume);
}
delay(200); // Simple debounce
}
// Volume Down button
if (digitalRead(BUTTON_VOL_DOWN) == LOW)
{
if (volume > 0)
{
volume--;
mp3.setVolume(volume);
Serial.print("Volume: ");
Serial.println(volume);
}
delay(200); // Simple debounce
}
}
Wie man testet
- Verbinden Sie zwei Tasten, laden Sie den Sketch hoch und drücken Sie die Tasten während die Musik abgespielt wird.
Lautstärkebefehle
| Methode | Zweck | Beispiel |
|---|---|---|
| setVolume(v) | Zu einer bestimmten Lautstärkestufe springen | mp3.setVolume(20) |
| volumeUp() | Um 1 Schritt erhöhen | mp3.volumeUp() |
| volumeDown() | Um 1 Schritt senken | mp3.volumeDown() |
| getVolume() | Die aktuelle Stufe abfragen | mp3.getVolume() |
Nano ESP32 Code — Nächster/Vorheriger Knöpfe
/*
* DIYables Mini Mp3 Player - Next/Previous with Buttons
*
* Product: DIYables Mini Mp3 Player Module
* https://diyables.io/products/mini-mp3-player-module
*
* Use two buttons to play next/previous tracks.
* Displays the current track number on the Serial Monitor.
*
* Wiring Table:
* Mini Mp3 RX -> Arduino Pin D11
* Mini Mp3 TX -> Arduino Pin D10
* Mini Mp3 VCC -> Vbus
* Mini Mp3 GND -> GND
* Speaker connected to SPK_1 and SPK_2 pins
* Button NEXT -> Pin D2 (other leg to GND)
* Button PREV -> Pin D3 (other leg to GND)
*
* SD Card: Put mp3 files in root, named 001.mp3, 002.mp3, etc.
*/
#include <DIYables_MiniMp3.h>
#include <SoftwareSerial.h>
SoftwareSerial mp3Serial(D10, D11); // RX, TX
DIYables_MiniMp3 mp3;
const int BUTTON_NEXT = D2;
const int BUTTON_PREV = D3;
void setup()
{
Serial.begin(9600);
mp3Serial.begin(9600);
pinMode(BUTTON_NEXT, INPUT_PULLUP);
pinMode(BUTTON_PREV, INPUT_PULLUP);
mp3.begin(mp3Serial);
delay(1000);
mp3.setVolume(20);
mp3.play(1); // Start with track 1
Serial.println("Press NEXT or PREV button to change track");
}
void loop()
{
if (digitalRead(BUTTON_NEXT) == LOW)
{
Serial.println("Next track");
mp3.playNext();
delay(300); // Simple debounce
}
if (digitalRead(BUTTON_PREV) == LOW)
{
Serial.println("Previous track");
mp3.playPrevious();
delay(300); // Simple debounce
}
}
Wie man testet
- Verbinden Sie die Tasten und laden Sie hoch. Drücken Sie NEXT oder PREV, um durch Ihre Titel zu navigieren.
Nano ESP32 Code — Pausieren/Fortsetzen Umschalter
/*
* DIYables Mini Mp3 Player - Pause and Resume
*
* Product: DIYables Mini Mp3 Player Module
* https://diyables.io/products/mini-mp3-player-module
*
* Demonstrates pausing and resuming playback using a single button.
* Press the button to toggle between pause and resume.
*
* Wiring Table:
* Mini Mp3 RX -> Arduino Pin D11
* Mini Mp3 TX -> Arduino Pin D10
* Mini Mp3 VCC -> Vbus
* Mini Mp3 GND -> GND
* Speaker connected to SPK_1 and SPK_2 pins
* Button -> Pin D2 (other leg to GND)
*
* SD Card: Put mp3 files in root, named 001.mp3, 002.mp3, etc.
*/
#include <DIYables_MiniMp3.h>
#include <SoftwareSerial.h>
SoftwareSerial mp3Serial(D10, D11); // RX, TX
DIYables_MiniMp3 mp3;
const int BUTTON_PIN = D2;
bool paused = false;
void setup()
{
Serial.begin(9600);
mp3Serial.begin(9600);
pinMode(BUTTON_PIN, INPUT_PULLUP);
mp3.begin(mp3Serial);
delay(1000);
mp3.setVolume(20);
mp3.play(1);
Serial.println("Playing. Press button to pause/resume.");
}
void loop()
{
if (digitalRead(BUTTON_PIN) == LOW)
{
if (paused)
{
mp3.resume();
Serial.println("Resumed");
}
else
{
mp3.pause();
Serial.println("Paused");
}
paused = !paused;
delay(300); // Simple debounce
}
}
Nano ESP32 Code — Einen Titel in Schleife abspielen
/*
* DIYables Mini Mp3 Player - Loop Track
*
* Product: DIYables Mini Mp3 Player Module
* https://diyables.io/products/mini-mp3-player-module
*
* Loops (repeats) a track continuously with EQ setting.
*
* Wiring Table:
* Mini Mp3 RX -> Arduino Pin D11
* Mini Mp3 TX -> Arduino Pin D10
* Mini Mp3 VCC -> Vbus
* Mini Mp3 GND -> GND
* Speaker connected to SPK_1 and SPK_2 pins
*
* SD Card file structure:
* /001.mp3
* /002.mp3
* ...
*/
#include <DIYables_MiniMp3.h>
#include <SoftwareSerial.h>
SoftwareSerial mp3Serial(D10, D11); // RX, TX
DIYables_MiniMp3 mp3;
void setup()
{
Serial.begin(9600);
mp3Serial.begin(9600);
mp3.begin(mp3Serial);
delay(1000); // Wait for the module to initialize
mp3.setVolume(25); // Volume: 0 to 30
mp3.setEQ(DIYables_MiniMp3::EQ_NORMAL);
Serial.println("Playing track 1 on loop...");
mp3.loopTrack(1);
}
void loop()
{
// Your code here
}
Wiederhole & Shuffle-Befehle
| Methode | Zweck | Beispiel |
|---|---|---|
| loopTrack(t) | Einen Titel kontinuierlich wiederholen | mp3.loopTrack(1) |
| loopFolder(f) | Alle Titel in einem Ordner wiederholen | mp3.loopFolder(1) |
| loopAll() | Alles auf der Karte wiederholen | mp3.loopAll() |
| stopLoop() | Den aktuellen Wiederholungsmodus beenden | mp3.stopLoop() |
| shuffle() | Wiedergabereihenfolge randomisieren | mp3.shuffle() |
Nano ESP32 Code — Aus einem Ordner abspielen
/*
* DIYables Mini Mp3 Player - Play from Folder
*
* Product: DIYables Mini Mp3 Player Module
* https://diyables.io/products/mini-mp3-player-module
*
* Plays tracks from specific folders on the SD card.
*
* Wiring Table:
* Mini Mp3 RX -> Arduino Pin D11
* Mini Mp3 TX -> Arduino Pin D10
* Mini Mp3 VCC -> Vbus
* Mini Mp3 GND -> GND
* Speaker connected to SPK_1 and SPK_2 pins
*
* SD Card file structure:
* /01/001.mp3 <- playFolder(1, 1)
* /01/002.mp3 <- playFolder(1, 2)
* /02/001.mp3 <- playFolder(2, 1)
* /02/002.mp3 <- playFolder(2, 2)
*
* IMPORTANT:
* - Numbering starts from 1, NOT 0
* - Folder names must be 2-digit zero-padded (01-99)
* - Track names must be 3-digit zero-padded (001-255)
* - Format SD card as FAT32, then copy files one by one in order
* - Track order is determined by the order files were copied,
* NOT by filename. So copy them in the correct sequence.
*/
#include <DIYables_MiniMp3.h>
#include <SoftwareSerial.h>
SoftwareSerial mp3Serial(D10, D11); // RX, TX
DIYables_MiniMp3 mp3;
void setup()
{
Serial.begin(9600);
mp3Serial.begin(9600);
mp3.begin(mp3Serial);
delay(1000);
mp3.setVolume(20);
// Play track 1 from folder 01
Serial.println("Playing folder 01, track 001...");
mp3.playFolder(1, 1);
delay(5000);
// Play track 2 from folder 01
Serial.println("Playing folder 01, track 002...");
mp3.playFolder(1, 2);
delay(5000);
// Play track 1 from folder 02
Serial.println("Playing folder 02, track 001...");
mp3.playFolder(2, 1);
}
void loop()
{
// Nothing to do here
}
Ordner-Methoden
| Methode | Zweck | Beispiel |
|---|---|---|
| playFolder(f, t) | Titel t aus Ordner f auswählen | mp3.playFolder(1, 1) |
| playLargeFolder(f, t) | Großer Ordner-Modus (bis zu 3000 Titel) | mp3.playLargeFolder(1, 1500) |
| playFromMP3Folder(t) | Auf den speziellen /mp3 Ordner zugreifen | mp3.playFromMP3Folder(1) |
Nano ESP32 Code — Serieller Monitor-Steuerung
/*
* DIYables Mini Mp3 Player - Serial Command Control
*
* Product: DIYables Mini Mp3 Player Module
* https://diyables.io/products/mini-mp3-player-module
*
* Control the Mp3 player by typing commands in the Serial Monitor.
* Great for testing all functions without extra hardware.
*
* Commands (type in Serial Monitor, then press Enter):
* 1-9 Play track 1 to 9
* + Volume up
* - Volume down
* p Pause
* r Resume
* s Stop
* n Next track
* b Previous track (back)
* ? Show current status
*
* Wiring Table:
* Mini Mp3 RX -> Arduino Pin D11
* Mini Mp3 TX -> Arduino Pin D10
* Mini Mp3 VCC -> Vbus
* Mini Mp3 GND -> GND
* Speaker connected to SPK_1 and SPK_2 pins
*
* SD Card: Put mp3 files in root, named 001.mp3, 002.mp3, etc.
*/
#include <DIYables_MiniMp3.h>
#include <SoftwareSerial.h>
SoftwareSerial mp3Serial(D10, D11); // RX, TX
DIYables_MiniMp3 mp3;
void setup()
{
Serial.begin(9600);
mp3Serial.begin(9600);
mp3.begin(mp3Serial);
delay(1000);
mp3.setVolume(20);
Serial.println("=== DIYables Mini Mp3 Player ===");
Serial.println("Commands:");
Serial.println(" 1-9 Play track number");
Serial.println(" + Volume up");
Serial.println(" - Volume down");
Serial.println(" p Pause");
Serial.println(" r Resume");
Serial.println(" s Stop");
Serial.println(" n Next track");
Serial.println(" b Previous track");
Serial.println(" ? Show status");
Serial.println("================================");
}
void loop()
{
if (Serial.available())
{
char cmd = Serial.read();
switch (cmd)
{
case '1': case '2': case '3':
case '4': case '5': case '6':
case '7': case '8': case '9':
Serial.print("Playing track ");
Serial.println(cmd - '0');
mp3.play(cmd - '0');
break;
case '+':
Serial.println("Volume up");
mp3.volumeUp();
break;
case '-':
Serial.println("Volume down");
mp3.volumeDown();
break;
case 'p':
Serial.println("Paused");
mp3.pause();
break;
case 'r':
Serial.println("Resumed");
mp3.resume();
break;
case 's':
Serial.println("Stopped");
mp3.stop();
break;
case 'n':
Serial.println("Next track");
mp3.playNext();
break;
case 'b':
Serial.println("Previous track");
mp3.playPrevious();
break;
case '?':
{
Serial.println("--- Status ---");
int16_t vol = mp3.getVolume();
Serial.print("Volume: ");
Serial.println(vol);
int16_t track = mp3.getCurrentTrack();
Serial.print("Current track: ");
Serial.println(track);
bool playing = mp3.isPlaying();
Serial.print("Playing: ");
Serial.println(playing ? "Yes" : "No");
int16_t total = mp3.getTrackCount();
Serial.print("Total tracks: ");
Serial.println(total);
Serial.println("--------------");
break;
}
default:
break;
}
}
}
Seriellen Befehle
| Eingabe | Ergebnis |
|---|---|
| 1–9 | Diesen Titel abspielen |
| + / − | Lautstärke hoch / runter |
| p | Pausieren |
| r | Fortsetzen |
| s | Stoppen |
| n | Nächster Titel |
| b | Vorheriger Titel |
| ? | Status anzeigen |
Equalizer-Voreinstellungen
| Konstante | ID | Ton |
|---|---|---|
| DIYables_MiniMp3::EQ_NORMAL | 0 | Neutral |
| DIYables_MiniMp3::EQ_POP | 1 | Pop |
| DIYables_MiniMp3::EQ_ROCK | 2 | Rock |
| DIYables_MiniMp3::EQ_JAZZ | 3 | Jazz |
| DIYables_MiniMp3::EQ_CLASSIC | 4 | Klassik |
| DIYables_MiniMp3::EQ_BASS | 5 | Bass-Verstärkung |
mp3.setEQ(DIYables_MiniMp3::EQ_POP);
Statusabfrage-Funktionen
Jede Abfrage blockiert bis zu 100 ms. Gibt −1 bei Timeout zurück.
| Methode | Rückgabewert | Informationen |
|---|---|---|
| isPlaying() | bool | Ob ein Titel aktiv ist |
| getVolume() | int16_t | Lautstärke (0–30) |
| getEQ() | int16_t | EQ-Voreinstellung (0–5) |
| getTrackCount() | int16_t | Gesamttitel auf Karte |
| getCurrentTrack() | int16_t | Aktuell abgespielter Titel |
| getFolderCount() | int16_t | Anzahl der Ordner |
| getTrackCountInFolder(f) | int16_t | Titel in Ordner f |
