Arduino Mega - Ethernet

Hardware erforderlich

Oder Sie können die folgenden Kits kaufen:

Über das W5500 Ethernet-Modul

Das W5500 Ethernet-Modul ist ein kabelgebundener Netzwerk-Interface-Controller, der zuverlässige, hochgeschwindigkeits TCP/IP-Konnektivität für Mikrocontroller-Projekte bietet. Aufgebaut um den WIZnet W5500-Chip, implementiert dieses Modul einen vollständigen Hardware TCP/IP-Protokollstack, bewältigt intern die gesamte Komplexität der Netzwerkkommunikation und kommuniziert mit dem Arduino Mega durch eine einfache SPI-Verbindung (Serial Peripheral Interface).

Hauptmerkmale und Spezifikationen:

• Hardware TCP/IP-Stack: Der W5500-Chip enthält einen vollständigen TCP/IP-Protokollstack, der in Hardware implementiert ist, wodurch die Notwendigkeit für Software-Protokollbibliotheken entfällt, die wertvollen Arduino-Speicher und Verarbeitungsleistung verbrauchen
• Netzwerkgeschwindigkeit: Unterstützt 10/100 Mbps Ethernet (Auto-Negotiation)
• Simultane Verbindungen: Verwaltet bis zu 8 unabhängige Socket-Verbindungen gleichzeitig
• Interner Speicher: 32KB Pufferspeicher für Paketbearbeitung und Warteschlangen
• Stromverbrauch: Niedriger Stromverbrauch, typisch 132mA @ 100Mbps, 78mA @ 10Mbps
• Betriebsspannung: 3,3V Logik mit 5V toleranten Eingängen, macht es Arduino Mega kompatibel
• SPI-Schnittstelle: Hochgeschwindigkeits-SPI-Kommunikation (bis zu 80MHz Taktfrequenz)
• Physical Layer: Integrierte Ethernet-PHY (Physical Layer) mit RJ45-Anschluss
• Protokollunterstützung: TCP, UDP, IPv4, ICMP, ARP, IGMP, PPPoE

Physische Schnittstellen:

Das W5500 Ethernet-Modul bietet zwei verschiedene Schnittstellentypen:

1. RJ45 Ethernet-Schnittstelle (Netzwerkverbindung):

• Standard RJ45-Anschluss für Cat5/Cat5e/Cat6 Ethernet-Kabel
• Verbindung zu Netzwerk-Routern, Switches oder direkt zu Computern
• LED-Anzeigen: Link-Status (verbunden/getrennt) und Aktivität (Datenübertragung)
• Auto-MDI/MDIX-Unterstützung: Funktioniert sowohl mit Straight-Through- als auch Crossover-Kabeln
• Kabellänge: Bis zu 100 Meter (328 Fuß) für Standard Cat5e-Kabel

2. SPI-Schnittstelle (Arduino-Verbindung):

• 10-Pin-Header für Verbindung zum Mikrocontroller
• Verwendet Standard-SPI-Protokoll: MOSI, MISO, SCK, CS-Signale
• Pin-kompatibel mit den meisten Arduino SPI-basierten Shields

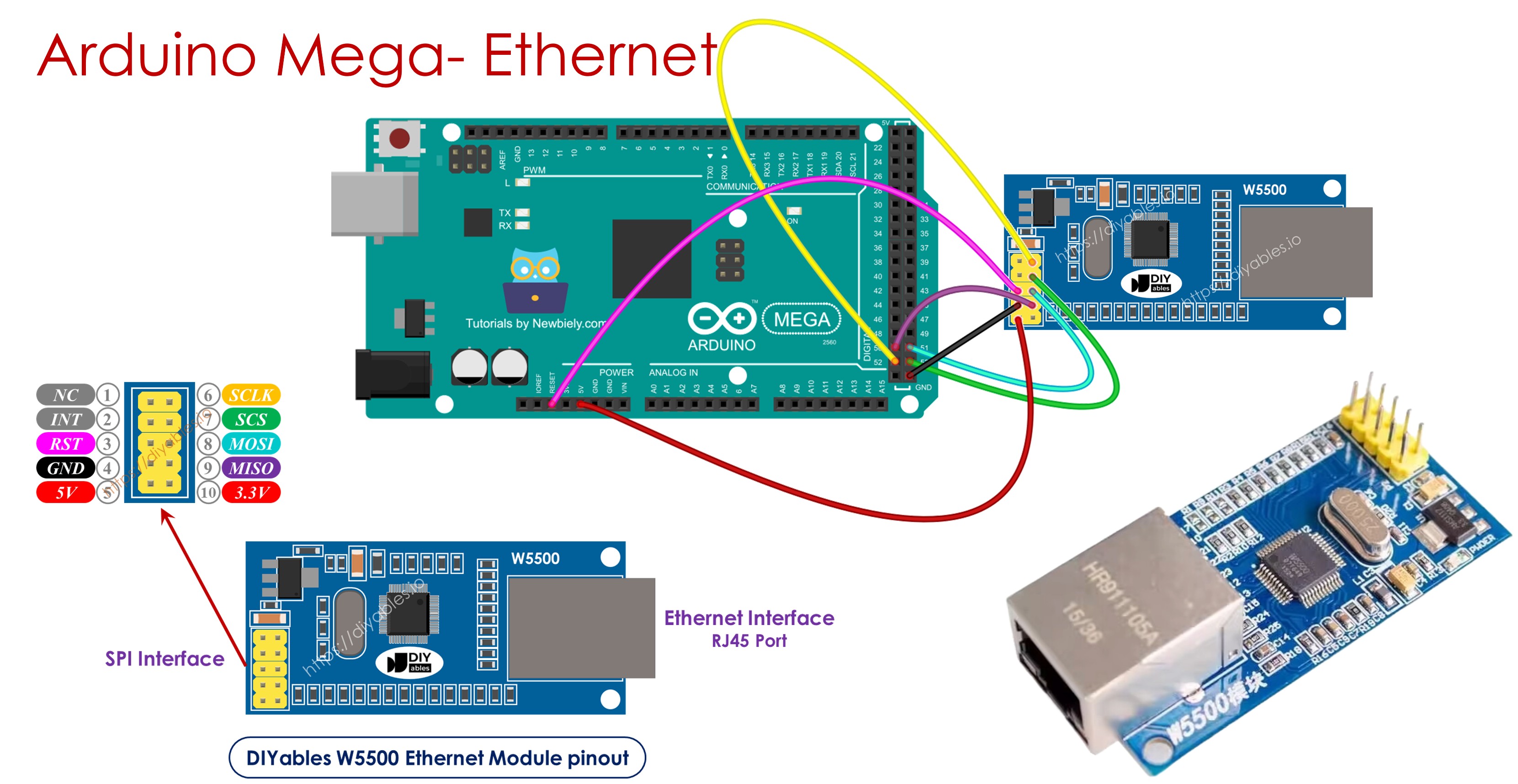

Detaillierte Pin-Beschreibung:

Das Verständnis der Funktion jedes Pins ist essentiell für ordnungsgemäße Verkabelung und Betrieb:

• NC-Pin: No Connection (Keine Verbindung). Dieser Pin ist intern nicht verbunden und sollte in Ihrer Verkabelung unverbunden bleiben. Er dient als mechanischer Platzhalter im Pin-Header.
• INT-Pin: Interrupt-Ausgangspin. Dieses aktiv-low Interrupt-Signal kann den Arduino benachrichtigen, wenn Netzwerkereignisse auftreten (Paket empfangen, Verbindung etabliert, etc.). Für grundlegende Anwendungen kann dieser Pin unverbunden bleiben. Fortgeschrittene Anwendungen können ihn mit einem Arduino Interrupt-Pin verbinden für ereignisgesteuerte Netzwerkbehandlung.
• RST-Pin: Hardware-Reset-Eingang (aktiv low). Dieser Pin setzt den W5500-Chip zurück, wenn er auf LOW gezogen wird. Verbinden Sie diesen mit einem Digital-Pin des Arduino Mega für software-kontrollierte Resets oder verbinden Sie ihn mit dem RESET-Pin des Arduino, um das Ethernet-Modul zurückzusetzen, wann immer der Arduino zurückgesetzt wird. Kann auch für einfache Anwendungen unverbunden bleiben, da das Modul internen Power-On-Reset hat.
• GND-Pin: Masse-Referenz. Verbinden Sie diesen mit dem GND-Pin des Arduino Mega, um eine gemeinsame Masse zwischen den beiden Geräten zu etablieren. Dies ist essentiell für ordnungsgemäße SPI-Kommunikation.
• 5V-Pin: Stromversorgungseingang. Verbinden Sie diesen mit dem 5V-Ausgangspin des Arduino Mega, um Betriebsstrom für das Modul zu liefern. Der onboard Spannungsregler wandelt 5V in die für den W5500-Chip benötigten 3,3V um. Stromaufnahme beträgt etwa 140-200mA während aktiver Nutzung.
• 3.3V-Pin: 3,3V Stromausgang. Dieser Pin liefert regulierte 3,3V-Ausgabe vom onboard Regler des Moduls. Kann verwendet werden, um andere 3,3V-Geräte zu versorgen, aber prüfen Sie die Stromkapazität des Reglers (typisch 150-300mA). Für Arduino Mega-Verbindung lassen Sie diesen Pin unverbunden.
• MISO-Pin: Master In, Slave Out (SPI-Datenleitung). Dieser Pin überträgt Daten vom W5500-Modul (Slave) zum Arduino Mega (Master). Verbinden Sie mit dem SPI MISO-Pin des Arduino Mega (Digital-Pin 50).
• MOSI-Pin: Master Out, Slave In (SPI-Datenleitung). Dieser Pin überträgt Daten vom Arduino Mega (Master) zum W5500-Modul (Slave). Verbinden Sie mit dem SPI MOSI-Pin des Arduino Mega (Digital-Pin 51).
• SCS-Pin: Slave Chip Select (SPI-Select-Leitung). Dieses aktiv-low Signal aktiviert den W5500-Chip für SPI-Kommunikation. Verbinden Sie mit dem SPI SS/CS-Pin des Arduino Mega (Digital-Pin 53) oder jedem anderen verfügbaren Digital-Pin (muss im Code definiert werden).
• SCLK-Pin: Serial Clock (SPI-Taktleitung). Dieser Pin überträgt das Taktsignal, das die SPI-Datenübertragung synchronisiert. Verbinden Sie mit dem SPI SCK-Pin des Arduino Mega (Digital-Pin 52).

Vorteile des W5500 gegenüber anderen Netzwerklösungen:

• Hardware TCP/IP-Stack: Im Gegensatz zu software-basierten Lösungen verbraucht der Hardware-Stack des W5500 keinen Arduino-RAM oder Verarbeitungszyklen
• Zuverlässige Verbindung: Kabelgebundenes Ethernet ist immun gegen WLAN-Interferenzen, Signalstärke-Probleme und drahtlose Sicherheitsbedenken
• Niedrigere Latenz: Kabelgebundene Verbindungen haben typisch 1-5ms Latenz vs. 50-100ms für WLAN
• Besser für Industrie: Ethernet ist Standard in industriellen Umgebungen, wo Zuverlässigkeit kritisch ist
• Kein Passwort-Management: Im Gegensatz zu WLAN benötigt Ethernet keine SSID- und Passwort-Konfiguration
• Energieeffizient: Nach der Konfiguration verbrauchen Ethernet-Module weniger Strom als ständig sendende WLAN-Module
• Mehrere Protokolle: Unterstützt TCP, UDP und andere Protokolle gleichzeitig

Wann Ethernet vs. WLAN verwenden:

Wählen Sie Ethernet (W5500) wenn:

• Projekt ist stationär mit Zugang zu kabelgebundener Netzwerkinfrastruktur
• Zuverlässigkeit und deterministische Leistung sind kritisch
• Industrielle oder kommerzielle Umgebung
• Hoher Datendurchsatz ist erforderlich
• Sicherheit durch physische Zugriffskontrolle ist gewünscht
• Energiebudget ist begrenzt (nach anfänglicher Einrichtung)

Wählen Sie WLAN wenn:

• Projekt ist mobil oder wird häufig bewegt
• Keine Ethernet-Infrastruktur verfügbar
• Drahtlose Bequemlichkeit überwiegt Zuverlässigkeitsanforderungen
• Projekt ist verbraucherorientiert, wo WLAN erwartet wird

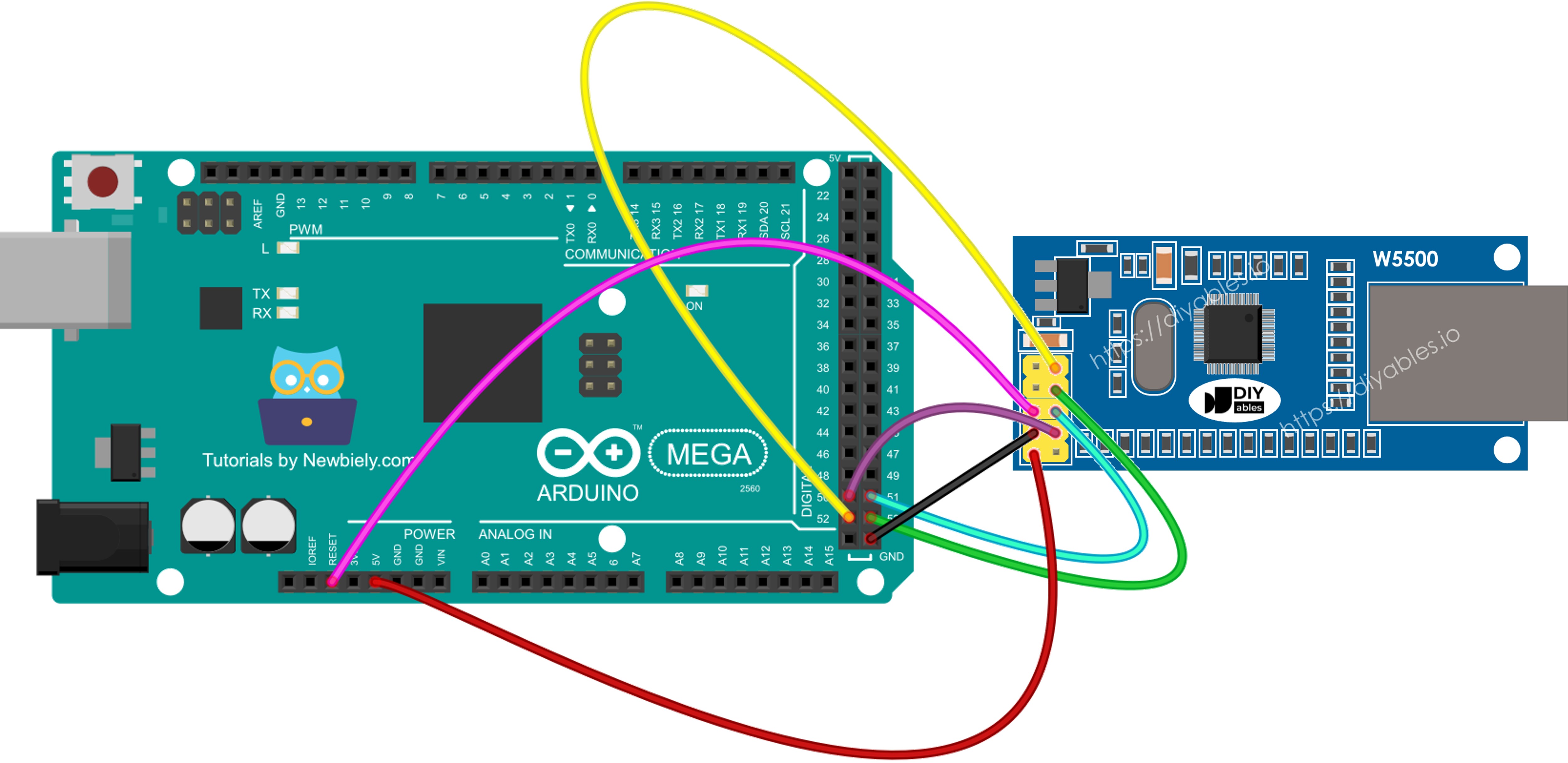

Schaltplan zwischen Arduino Mega und W5500 Ethernet-Modul

Die Verbindung des W5500 Ethernet-Moduls mit Ihrem Arduino Mega erfordert sorgfältige Aufmerksamkeit für die SPI-Schnittstellen-Pins. Der Arduino Mega hat dedizierte Hardware-SPI-Pins, die optimierte, hochgeschwindigkeits Kommunikation mit SPI-Geräten wie dem W5500 bieten.

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Detaillierte Verbindungstabelle:

Die Tabelle unten zeigt die vollständige Verkabelung zwischen dem W5500 Ethernet-Modul und Arduino Mega:

Kritische Verkabelungshinweise:

1. SPI-Pin-Positionen am Arduino Mega:

Die Hardware-SPI-Pins des Arduino Mega sind anders als bei kleineren Arduino-Boards:

• MOSI: Pin 51 (NICHT Pin 11 wie beim Uno)
• MISO: Pin 50 (NICHT Pin 12 wie beim Uno)
• SCK: Pin 52 (NICHT Pin 13 wie beim Uno)
• SS/CS: Pin 53 (NICHT Pin 10 wie beim Uno)

Die Verwendung falscher Pins ist der häufigste Verkabelungsfehler. Überprüfen Sie immer, dass Sie die dedizierten SPI-Pins des Mega verwenden!

2. Chip Select (SCS/SS) Pin:

Während der Standard-Chip-Select Pin 53 ist, können Sie JEDEN Digital-Pin für CS verwenden, wenn Sie ihn korrekt in Ihrem Code konfigurieren. Jedoch muss, auch wenn Sie einen alternativen CS-Pin verwenden, Pin 53 als OUTPUT konfiguriert werden in Ihrer setup()-Funktion, sonst funktioniert der SPI-Master-Modus nicht ordnungsgemäß:

3. Strom-Überlegungen:

Das W5500-Modul zieht 140-200mA während des Betriebs. Bei USB-Versorgung kann der Arduino Mega bis zu 500mA insgesamt liefern. Wenn Ihr Projekt stromhungrige Komponenten (Motoren, viele LEDs, etc.) enthält, erwägen Sie:

• Verwendung einer externen 5V-Stromversorgung für den Arduino
• Verbindung des 5V-Pins des Moduls mit einer externen regulierten 5V-Quelle (gemeinsame Masse sicherstellen)

4. Ethernet-Kabel-Verbindung:

Nach der Verkabelung der SPI-Schnittstelle:

1. Verbinden Sie ein Ethernet-Kabel (Cat5/Cat5e/Cat6) mit dem RJ45-Anschluss des W5500
2. Verbinden Sie das andere Ende mit Ihrem Netzwerk-Router, Switch oder direkt mit einem Computer
3. Die Link-LED sollte leuchten, wenn ordnungsgemäß mit einem aktiven Netzwerk-Port verbunden
4. Die Aktivitäts-LED sollte während der Datenübertragung blinken

5. Netzwerkinfrastruktur-Anforderungen:

• Router/Switch: Die meisten Heim- und Büronetzwerke haben einen Router oder Switch mit freien Ethernet-Ports
• DHCP-Server: Für automatische IP-Zuweisung muss Ihr Router DHCP aktiviert haben (typische Standardeinstellung)
• Statische IP: Alternativ konfigurieren Sie eine statische IP im Arduino-Code (muss innerhalb des Netzwerk-Subnets sein)
• Internetzugang: Für Web-Client-Anwendungen benötigt Ihr Netzwerk Internetverbindung

Verbindungsverifikation:

Nach der Verkabelung überprüfen Sie Ihr Setup:

1. Strom-LED: W5500-Modul sollte eine leuchtende Strom-Anzeige-LED haben
2. Link-LED: Sollte leuchten, wenn Ethernet-Kabel mit aktivem Netzwerk verbunden ist
3. Arduino-Strom: Arduino Mega Strom-LED sollte leuchten
4. Keine Kurzschlüsse: Überprüfen Sie, dass keine SPI-Kabel gekreuzt oder kurzgeschlossen sind
5. Sichere Verbindungen: Alle Jumper-Kabel sollten fest sitzen

Häufige Verkabelungsfehler:

• Verwendung von Uno SPI-Pins (11, 12, 13) anstatt Mega-Pins (50, 51, 52)
• Vergessen, Pin 53 als OUTPUT zu setzen, auch wenn alternativer CS-Pin verwendet wird
• Vertauschen von MOSI- und MISO-Verbindungen
• Schlechte Qualität der Jumper-Kabel verursacht intermittierende Verbindungen
• Unzureichende Stromversorgung für sowohl Arduino als auch Ethernet-Modul
• Nicht verbundene Masse zwischen Arduino und Ethernet-Modul

Arduino Mega Code für Ethernet-Modul - HTTP-Anfrage über Ethernet senden

Dieses Beispielprogramm demonstriert, wie Sie Ihren Arduino Mega als HTTP-Client verwenden—ein Gerät, das Daten von Webservern über das Internet anfordert und empfängt. Der Code etabliert eine TCP-Verbindung zu example.com (einem Demonstrations-Webserver), sendet eine HTTP GET-Anfrage, empfängt die HTML-Antwort und zeigt sie im Serial Monitor an.

Was dieser Code macht:

• Netzwerkkonfiguration: Richtet Ethernet mit MAC-Adresse und automatischer DHCP-IP-Zuweisung ein
• DNS-Auflösung: Wandelt den Domain-Namen "example.com" in seine IP-Adresse um
• TCP-Verbindung: Etabliert eine Socket-Verbindung zum Webserver auf Port 80 (HTTP)
• HTTP-Anfrage: Sendet eine ordnungsgemäß formatierte HTTP GET-Anfrage mit erforderlichen Headern
• Antwortbehandlung: Empfängt und zeigt die vollständige HTTP-Antwort einschließlich Header und HTML-Inhalt an
• Verbindungsmanagement: Schließt die Verbindung ordnungsgemäß nach Empfang aller Daten

HTTP-Client-Operation verstehen:

Wenn Sie im Web browsen, agiert Ihr Computer als HTTP-Client. Dieser Arduino-Code führt dieselbe Funktion aus:

1. Verbindung zu Webserver über TCP-Socket
2. HTTP-Anfrage senden, die spezifiziert, was Sie wollen (GET /path)
3. HTTP-Antwort empfangen, die die angeforderten Daten enthält
4. Verbindung schließen

Dieses Muster ermöglicht Arduino, mit Web-APIs zu interagieren, Daten herunterzuladen, Sensordaten zu Cloud-Plattformen zu übermitteln, nach Firmware-Updates zu suchen und mit jedem HTTP-basierten Service zu kommunizieren.

Dieses Programm funktioniert als Web-Client. Es sendet HTTP-Anfragen an den Webserver unter http://example.com/.

Schnelle Schritte

Folgen Sie diesen umfassenden Schritt-für-Schritt-Anweisungen, um Ihren Arduino Mega HTTP-Anfragen über Ethernet senden zu lassen:

1. Physische Verkabelung: Verbinden Sie das W5500 Ethernet-Modul mit Ihrem Arduino Mega gemäß dem oben bereitgestellten Schaltplan. Überprüfen Sie alle SPI-Verbindungen doppelt: MISO zu Pin 50, MOSI zu Pin 51, SCK zu Pin 52, SCS zu Pin 53, plus 5V- und GND-Verbindungen.

2. Netzwerkverbindung: Verwenden Sie ein Standard-Ethernet-Kabel (Cat5/Cat5e/Cat6), um den RJ45-Anschluss des W5500-Moduls mit einem verfügbaren Port Ihres Netzwerk-Routers oder Switches zu verbinden. Überprüfen Sie, dass die Link-LED am Modul leuchtet, was eine erfolgreiche physische Verbindung anzeigt.

3. USB-Verbindung: Verbinden Sie Ihr Arduino Mega Board mit Ihrem Computer über ein USB-Kabel. Warten Sie, bis das Betriebssystem das Gerät erkennt und alle notwendigen Treiber installiert.

4. Arduino IDE öffnen: Starten Sie die Arduino IDE Software auf Ihrem Computer.

5. Board-Auswahl: Navigieren Sie zu Tools → Board und wählen Sie "Arduino Mega or Mega 2560" aus der verfügbaren Board-Liste.

6. Port-Auswahl: Gehen Sie zu Tools → Port und wählen Sie den COM-Port (Windows) oder /dev/ttyUSB oder /dev/ttyACM Port (Mac/Linux), der Ihrem Arduino Mega entspricht.

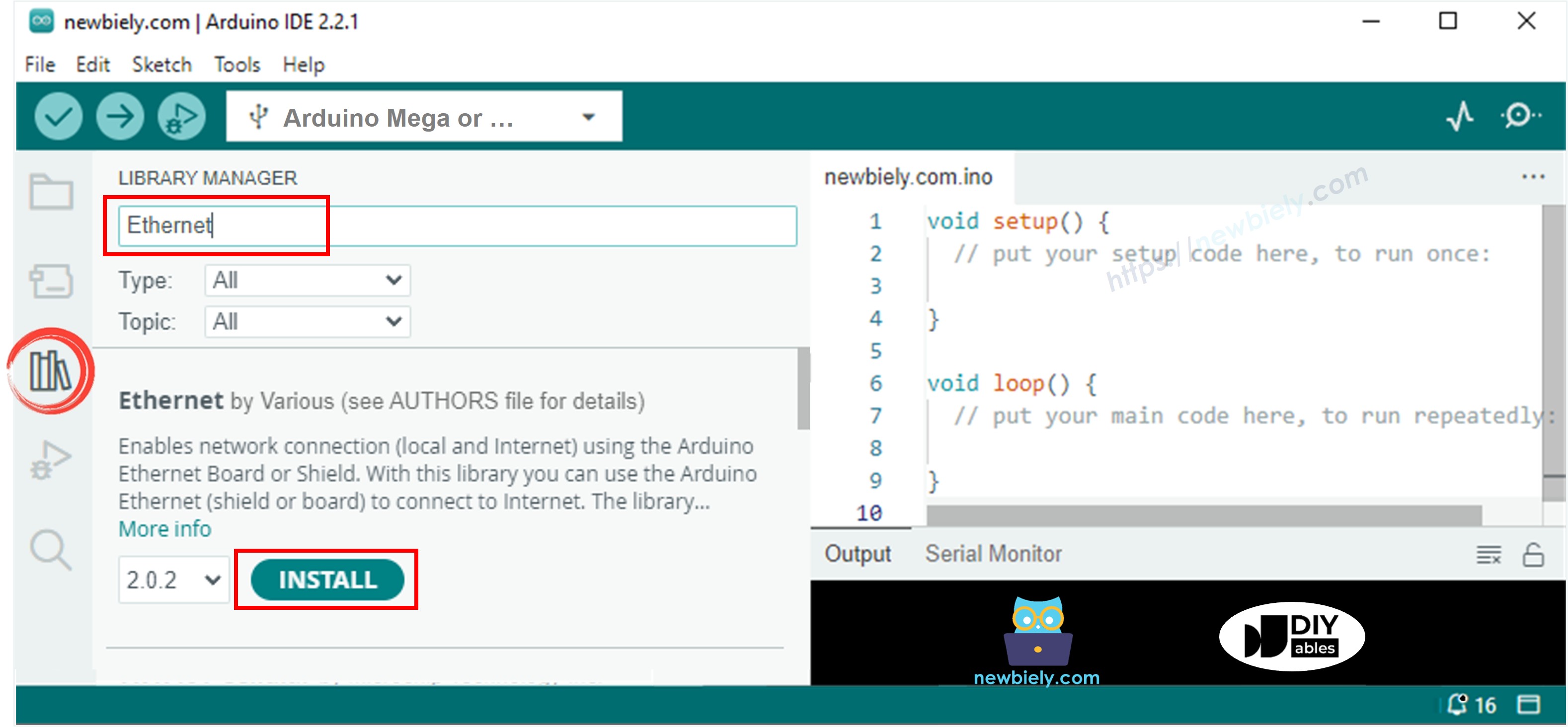

7. Bibliothek-Installation: Die Ethernet-Bibliothek ist für W5500-Kommunikation erforderlich:

• Klicken Sie auf das Libraries-Symbol (Buch-Symbol) in der linken Seitenleiste der Arduino IDE
• Geben Sie "Ethernet" in das Suchfeld ein
• Finden Sie die Ethernet-Bibliothek von Various (offizielle Arduino-Bibliothek)
• Klicken Sie den Install-Button, um die Bibliothek zu Ihrer IDE hinzuzufügen
• Warten Sie, bis die Installation abgeschlossen ist

8. Serial Monitor öffnen: Bevor Sie Code hochladen, öffnen Sie den Serial Monitor (Tools → Serial Monitor oder Ctrl+Shift+M) und stellen Sie die Baud-Rate auf 9600 ein. Dies ermöglicht es Ihnen, die Programmausgabe sofort nach dem Upload zu sehen.

9. Code kopieren und hochladen: Kopieren Sie den oben bereitgestellten HTTP-Client-Code und fügen Sie ihn in einen neuen Arduino IDE Sketch ein. Klicken Sie den Upload-Button (Rechts-Pfeil-Symbol), um zu kompilieren und auf Ihren Arduino Mega hochzuladen.

10. Netzwerkverbindung überprüfen: Nach Abschluss des Uploads wird der Arduino automatisch neu starten und mit der Ausführung beginnen. Beobachten Sie den Serial Monitor für Ausgabe:

• "Arduino Mega - Ethernet Tutorial" sollte zuerst erscheinen
• Wenn DHCP erfolgreich ist, sehen Sie "Connected to server"
• Die vollständige HTTP-Antwort von example.com wird folgen

11. Ergebnisse interpretieren: Im Serial Monitor sollten Sie Ausgabe ähnlich dieser sehen:

Die Ausgabe verstehen:

• HTTP-Status: "HTTP/1.1 200 OK" zeigt erfolgreiche Anfrage an (200 = Erfolgscode)
• Response-Header: Zeilen vor der leeren Zeile enthalten Metadaten über die Antwort
• HTML-Inhalt: Alles nach der leeren Zeile ist der tatsächliche Webseiten-HTML-Code
• "disconnected": Zeigt an, dass die Verbindung ordnungsgemäß geschlossen wurde

Fehlerbehebungstipps:

• "Failed to configure Ethernet using DHCP": Überprüfen Sie physische Netzwerkverbindung, stellen Sie sicher, dass Router-DHCP aktiviert ist
• Nichts wird ausgegeben: Überprüfen Sie, dass Serial Monitor Baud-Rate auf 9600 eingestellt ist
• "Connection failed": Überprüfen Sie Internetverbindung, stellen Sie sicher, dass DNS funktioniert
• Timeout-Fehler: Firewall blockiert möglicherweise ausgehende Verbindungen auf Port 80
• Zufällige Zeichen: Falsche Baud-Rate im Serial Monitor

Arduino Mega Code für Ethernet-Modul - Webserver

Dieses Beispiel demonstriert, wie Sie Ihren Arduino Mega in einen voll funktionsfähigen Webserver verwandeln, der auf HTTP-Anfragen von Browsern und anderen HTTP-Clients antwortet. Wenn ein Browser sich mit der IP-Adresse des Arduino verbindet, sendet der Server eine einfache
