Arduino Mega - Buzzer
Diese Anleitung zeigt Ihnen, wie Sie mit dem Arduino Mega einen 12V aktiven Buzzer laut machen. Falls Sie mit einem 5V aktiven oder passiven Buzzer arbeiten müssen, lesen Sie unser Arduino Mega Piezo Buzzer Tutorial.
Es gibt zwei Möglichkeiten, den 12V-Buzzer anzusteuern. Ein Relais ist einfach, aber es klickt bei jedem Schalten. Ein MOSFET-Modul erledigt die gleiche Aufgabe lautlos und kann sehr schnell schalten. Das ist gut für Alarm-Pieptöne. In diesem Tutorial probieren wir beide Wege aus.
Benötigte Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Über 12V Aktiven Buzzer
Der 12V aktive Buzzer erzeugt einen lauten Ton und eignet sich gut für Alarmsysteme.
Pinout

Ein 12-Volt aktiver Buzzer hat normalerweise zwei Pins.
- Verbinden Sie das schwarze Kabel mit der Masse (GND) des Netzteils.
- Verbinden Sie das rote Kabel mit dem +12V Ausgang des Netzteils.
Wie man einen 12V Aktiven Buzzer steuert
Wenn ein 12V aktiver Buzzer Strom von einem 12V Netzteil erhält, erzeugt er einen Ton. Um einen 12V aktiven Buzzer mit einem Arduino Mega zu betreiben, setzen Sie ein Relay zwischen sie. Der Arduino Mega kann den Buzzer über dieses Relay ein- und ausschalten. Falls Sie nicht viel über Relays wissen (Pin-Belegung, Funktionsweise oder Programmierung), schauen Sie sich das Arduino Mega Relay Tutorial an.
Das MOSFET-Modul ist die zweite Möglichkeit. Die Pins, der innere Aufbau und der Code des Moduls werden im Tutorial Arduino Mega - MOSFET-Modul erklärt.
Relais vs. MOSFET-Modul für einen 12V-Buzzer
| Relais | MOSFET-Modul | |
|---|---|---|
| Was es kann | Buzzer ein- oder ausschalten | Buzzer ein- oder ausschalten |
| Geräusch beim Schalten | jedes Mal ein Klicken, gemischt mit dem Piepton | kein Geräusch, Sie hören nur den Piepton |
| Schaltgeschwindigkeit | langsam, einige Millisekunden | sehr schnell |
| Schnelle Pieptöne | das Relais klickt laut und verschleißt schnell | kein Problem |
| Lebensdauer | die Kontakte verschleißen nach vielen Schaltvorgängen | nichts bewegt sich, daher hält es lange |
| Stromart | AC oder DC | nur DC |
| Stromversorgung des Buzzers | jede Spannung, für die das Relais ausgelegt ist | etwa 6V oder mehr |
| Trennung vom Arduino | ja, zwischen Spule und Kontakten | ja, durch den PC817-Optokoppler |
| Geeignet für | langsames EIN/AUS, z. B. einige Sekunden EIN | Alarmmuster mit vielen kurzen Pieptönen |
Wenn der Buzzer langsam piept, ist das Relais in Ordnung. Wenn Sie einen Alarm mit vielen kurzen Pieptönen möchten, ist das MOSFET-Modul die bessere Wahl.

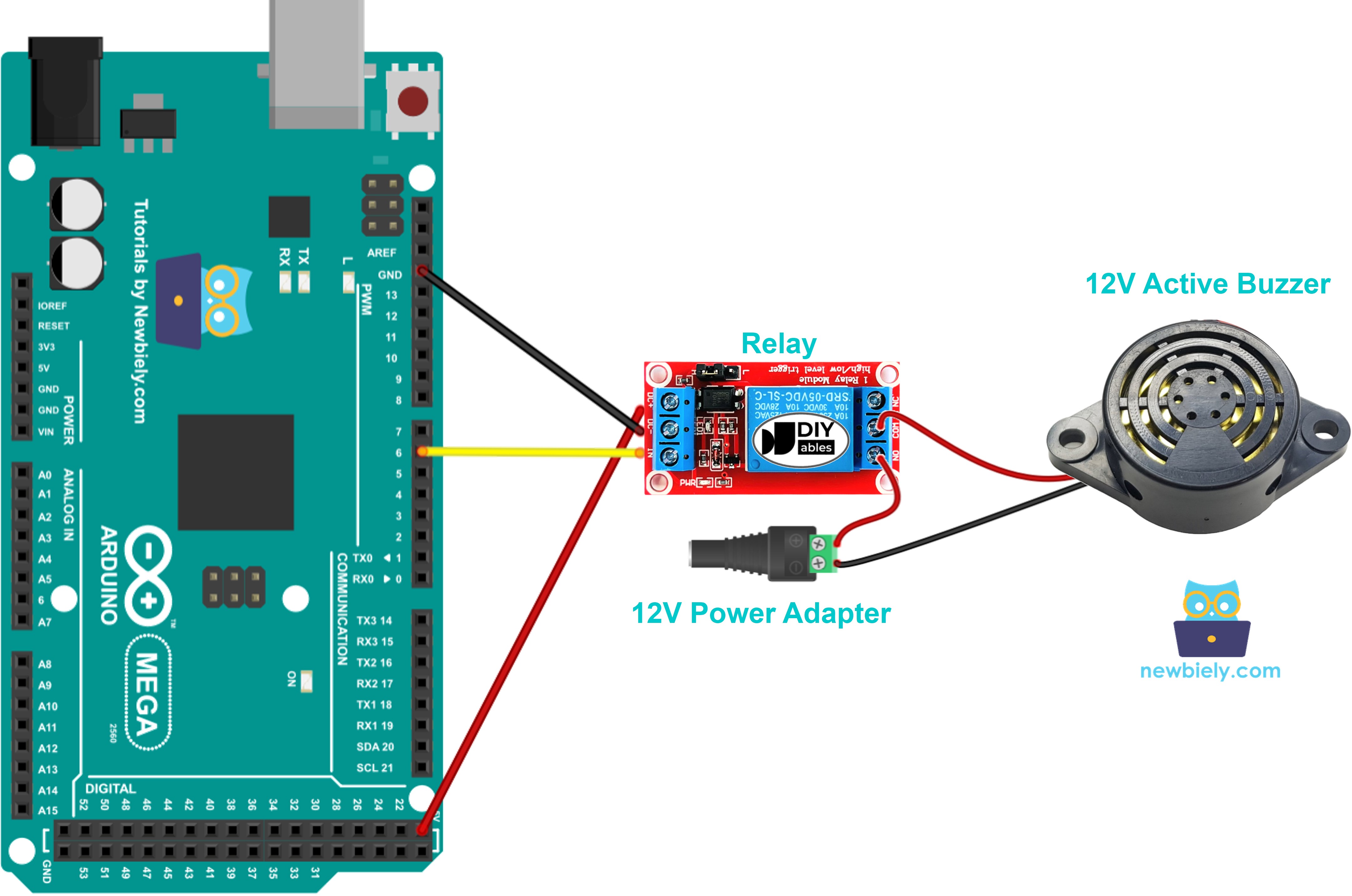

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
Arduino Mega Code
Der Code lässt den 12V Buzzer zwei Sekunden an bleiben, dann fünf Sekunden aus, und wiederholt dies.
Schnelle Schritte
Folgen Sie diesen Schritten einer nach dem anderen.
- Verbinden Sie die Bauteile wie im Diagramm gezeigt.
- Verbinden Sie das Arduino Mega Board mit Ihrem Computer über ein USB-Kabel.
- Öffnen Sie die Arduino IDE auf Ihrem Computer.
- Wählen Sie das richtige Board (Arduino Mega) und den COM-Port.
- Fügen Sie den Code in die Arduino IDE ein.
- Klicken Sie auf den Upload Button in der Arduino IDE, um den Code zu Ihrem Arduino Mega zu senden.
- Hören Sie den Ton vom 12V aktiven Buzzer.
Code-Erklärung
Die Erklärung steht in den Kommentaren im oben gezeigten Arduino Code.
Alarm-Pieptöne mit dem MOSFET-Modul erzeugen
Jetzt ersetzen wir das Relais durch ein MOSFET-Modul. Der Buzzer funktioniert genauso, aber es gibt kein Klicken. So kann er schnell piepen wie ein echter Alarm.
Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
| Von | Nach |
|---|---|
| Arduino Mega Pin 2 | MOSFET-Modul PWM |
| Arduino Mega GND | MOSFET-Modul GND |
| 12V-Adapter + | MOSFET-Modul + |
| Roter Draht des Buzzers (+) | MOSFET-Modul + (gleiche Klemme wie Adapter +) |
| Schwarzer Draht des Buzzers (−) | MOSFET-Modul LOAD |
| 12V-Adapter − | MOSFET-Modul − |
Die meisten aktiven 12V-Buzzer haben eine kleine Schaltung im Inneren und brauchen keine Freilaufdiode. Wenn Ihr Buzzer ein magnetischer Typ ist (er hat eine Spule im Inneren), schalten Sie eine Diode 1N4007 oder 1N5819 parallel dazu. Die Seite mit dem Ring (Kathode) kommt an + des Buzzers, die andere Seite an − des Buzzers.
Arduino Mega Code
Was der Buzzer macht: Er piept 10 Mal schnell, dann einmal lang, dann ist er 3 Sekunden still. Dann beginnt alles von vorne.
Ein aktiver Buzzer erzeugt seinen Ton selbst. Schalten Sie ihn mit digitalWrite() nur ganz EIN oder ganz AUS. Verwenden Sie kein analogWrite() (PWM), um die Lautstärke zu ändern, denn der Ton wird dann schwach oder seltsam.
Schnelle Schritte
- Machen Sie die gleiche Einrichtung wie in den Schnelle Schritte des Relais-Teils oben.
- Verdrahten Sie den Buzzer und das MOSFET-Modul wie im Diagramm gezeigt. Lassen Sie den 12V-Adapter noch ausgesteckt.
- Laden Sie den obigen Code auf den Arduino Mega hoch.
- Stecken Sie den 12V-Adapter ein.
- Öffnen Sie den Serial Monitor mit 9600 Baud.
- Hören Sie auf den Buzzer: Sie hören die schnellen Pieptöne ohne Relais-Klicken.
※ Notiz:
Das MOSFET-Modul funktioniert nur mit DC, und die Stromversorgung des Buzzers muss etwa 6V oder mehr haben. Für einen 5V-Buzzer lesen Sie das Arduino Mega Piezo-Buzzer-Tutorial. Für einen AC-Buzzer oder eine Sirene verwenden Sie das Relais.
