Bereit, in die faszinierende Welt der RFID- und NFC-Technologie mit Ihrem Arduino Mega einzutauchen? Sie sind hier genau richtig! Diese umfassende Anleitung führt Sie durch alles, was Sie über die Verwendung von RFID/NFC mit Arduino wissen müssen, und ich verspreche, es ist einfacher, als Sie vielleicht denken.
In diesem Leitfaden erkunden wir, wie Sie mit der RFID/NFC-Technologie unter Verwendung von Arduino Mega und dem beliebten RC522 RFID-Lesegerät-Modul arbeiten. Ob Sie davon träumen, ein Zugangskontrollsystem, einen Inventar-Tracker oder ein interaktives Projekt zu erstellen - die RFID-Technologie eröffnet erstaunliche Möglichkeiten für Ihre Arduino Mega Projekte. Das RFID/NFC-System besteht aus zwei wesentlichen Komponenten: einem Lesegerät und Tags. Während es zwei beliebte RFID/NFC-Lesegeräte gibt - RC522 und PN532 - konzentriert sich diese Anleitung speziell auf das RC522 RFID-Lesegerät, das aufgrund seiner Einfachheit und Zuverlässigkeit perfekt für Anfänger geeignet ist.
Machen Sie sich keine Sorgen, wenn Sie neu in der RFID-Technologie sind - wir beginnen mit den Grundlagen und bauen Ihr Verständnis Schritt für Schritt auf. Das RC522 RFID-Lesegerät-Modul (auch RFID-RC522 Modul genannt) ist unglaublich vielseitig und kann die UID von RFID/NFC-Tags lesen, UIDs auf beschreibbaren Tags ändern, Daten auf Tags schreiben und gespeicherte Daten von Tags lesen. Für die meisten Arduino Mega Projekte ist das Lesen der eindeutigen Kennung (UID) die häufigste und nützlichste Anwendung, und genau darauf werden wir uns heute konzentrieren.
Am Ende dieser Anleitung werden Sie verstehen, wie die RFID-Technologie funktioniert, wissen, wie Sie das RC522-Modul sicher an Ihr Arduino anschließen, und über funktionierenden Code verfügen, der RFID-Tags wie ein Profi liest. Außerdem werden wir aufregende Projektideen erkunden, die Ihre nächste Kreation inspirieren werden. Lassen Sie uns mit dieser aufregenden Reise in die kontaktlose Technologie beginnen!
Benötigte Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables Sensor-Kit (30 Sensoren/Displays) | |
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Über das RFID-RC522 Modul
Das RFID-RC522 Modul ist ein leistungsstarkes und dennoch anfängerfreundliches RFID-Lesegerät, das die Arbeit mit kontaktloser Technologie für Arduino Mega Projekte unglaublich zugänglich macht. Stellen Sie es sich als Ihr Tor zum Aufbau intelligenter, interaktiver Systeme vor, die Objekte, Personen oder Tiere ohne erforderlichen physischen Kontakt identifizieren können.
Dieses bemerkenswerte kleine Modul arbeitet mit einer Frequenz von 13,56MHz und unterstützt mehrere RFID/NFC-Protokolle, wodurch es mit einer Vielzahl von Tags und Karten kompatibel ist. Was das RC522 besonders attraktiv für Arduino Mega-Enthusiasten macht, ist seine hervorragende Balance aus Funktionalität, Erschwinglichkeit und Benutzerfreundlichkeit. Das Modul kann Tags aus Entfernungen von bis zu 50mm (etwa 2 Zoll) lesen, was perfekt für die meisten praktischen Anwendungen wie Zugangskontrollsysteme oder Inventarverfolgung ist.
Das RC522 zeichnet sich in mehreren Schlüsselbereichen aus, die es ideal für Ihre Projekte machen. Es bietet zuverlässige Leistung bei geringem Stromverbrauch, unterstützt SPI-Kommunikation (die wunderbar mit Arduino funktioniert) und kommt mit umfassender Bibliotheksunterstützung, die die Programmierung vereinfacht. Die kompakte Größe des Moduls und das unkomplizierte Pinout machen es einfach, es in Ihre Projekte zu integrieren, egal ob Sie ein einfaches RFID-Lesegerät oder ein komplexes Multi-Sensor-System bauen.
RFID-RC522 Modul Pinout
Schauen wir uns das Pinout an - keine Sorge, es ist einfacher als es aussieht! Das Verstehen dieser Pin-Verbindungen ist der Schlüssel, um Ihr RFID-Projekt zum Laufen zu bringen, und sobald Sie sehen, wie sie zusammenarbeiten, werden Sie sich sicher fühlen, alles zu verbinden.
Das RFID-RC522 hat 8 Pins, und während einige übliche Strom- und Masse-Verbindungen sind, sind andere für die Arbeit mit verschiedenen Kommunikationsmodi wie SPI, I2C und UART ausgelegt. Für Arduino Mega Projekte konzentrieren wir uns auf den SPI-Modus, da er am zuverlässigsten und am besten unterstützt ist. Hier ist, was jeder Pin macht:
- GND-Pin: Dies ist Ihr Masse-Verbindungspin. Verbinden Sie diesen mit dem GND (0V) Ihres Arduino, um den Stromkreis zu schließen - denken Sie daran als Rückleitung für den elektrischen Strom.
- VCC-Pin: Dies ist der Stromversorgungspin, der mit 3,3V verbunden werden muss. Denken Sie daran, dieses Modul läuft mit 3,3V, nicht 5V, also könnte das Verbinden mit 5V Ihr Modul beschädigen.
- RST-Pin: Dies ist der Reset- und Power-Down-Steuerungspin. Wenn dieser Pin auf Low geht, wechselt das Modul in den harten Power-Down-Modus. Wenn er wieder ansteigt, setzt sich das Modul zurück und startet neu - sehr praktisch für die Fehlerbehebung!
- IRQ-Pin: Dies ist ein Interrupt-Pin, der Ihren Arduino Mega Mikrocontroller benachrichtigen kann, wenn ein RFID-Tag in seine Nähe kommt. Es ist, als würde das Modul Ihrem Arduino Mega auf die Schulter tippen und sagen "Hey, hier ist ein Tag!"
- MISO/SCL/TX-Pin: Dieser vielseitige Pin fungiert als MISO (Master In, Slave Out) wenn die SPI-Schnittstelle aktiviert ist, SCL wenn die I2C-Schnittstelle aktiviert ist, und TX wenn die UART-Schnittstelle aktiviert ist. Für unsere Arduino Mega Projekte wird er Daten zurück an Ihr Arduino senden.
- MOSI-Pin: Dieser Pin fungiert als MOSI (Master Out, Slave In) wenn die SPI-Schnittstelle aktiviert ist. Ihr Arduino Mega wird diesen verwenden, um Befehle an das RC522-Modul zu senden.
- SCK-Pin: Dieser Pin fungiert als SCK (Serial Clock) wenn die SPI-Schnittstelle aktiviert ist - er hält alles synchronisiert wie ein Metronom für die Datenübertragung.
- SS/SDA/RX-Pin: Ein weiterer vielseitiger Pin, der als SS (Slave Select) fungiert wenn die SPI-Schnittstelle aktiviert ist, SDA wenn die I2C-Schnittstelle aktiviert ist, und RX wenn die UART-Schnittstelle aktiviert ist. Denken Sie an SS als das "Aufmerksamkeits"-Signal, das dem Modul sagt, wann es zuhören soll.
※ Notiz:
- Die Reihenfolge der Pins kann je nach Hersteller variieren. Verwenden Sie IMMER die auf dem Modul gedruckten Beschriftungen. Das obige Bild zeigt das Pinout des Moduls vom DIYables Hersteller.
- Verbinden Sie den VCC-Pin nicht mit dem 5V-Pin. Dies wird wahrscheinlich Ihr Modul zerstören.
- Die MFRC522-Bibliothek unterstützt nur den SPI-Modus. Daher verwendet diese Anleitung nur SPI-Kommunikation.
Wie RFID/NFC funktioniert
Das Verstehen, wie RFID/NFC-Technologie funktioniert, wird Ihnen helfen, die Magie in Ihren Projekten zu schätzen und eventuelle Probleme zu beheben. Die Schönheit dieser Technologie liegt in ihrer Einfachheit und der Tatsache, dass sie ohne physischen Kontakt oder sogar eine direkte Sichtlinie funktioniert!

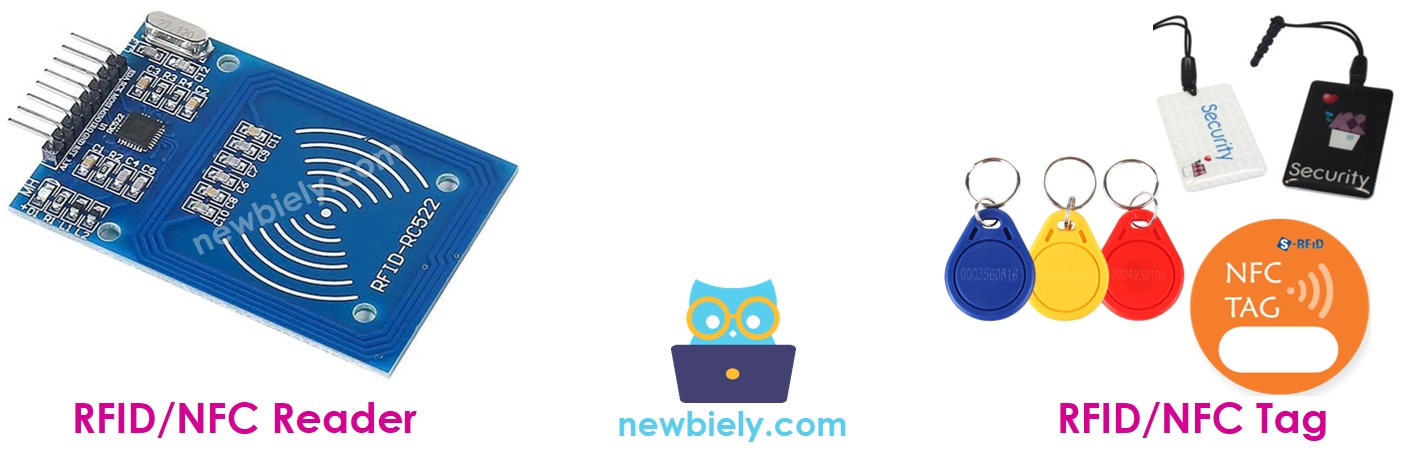

RFID/NFC-Systeme bestehen aus zwei wesentlichen Komponenten, die zusammenarbeiten: dem Lesegerät (Ihr RC522-Modul) und dem Tag (die Karten oder Schlüsselanhänger, die Sie scannen werden). Das Lesegerät ist die aktive Komponente, die ein Funkfrequenzmodul und eine Antenne enthält, welche ein hochfrequentes elektromagnetisches Feld erzeugt. Stellen Sie es sich so vor, als würde es ständig ein Funksignal in einem kleinen Bereich um sich herum aussenden.
Der Tag hingegen ist normalerweise ein passives Gerät, das keine eigene Stromquelle benötigt - ziemlich erstaunlich, wenn Sie darüber nachdenken! Jeder Tag enthält einen winzigen Mikrochip, der Informationen speichert und verarbeitet, plus eine kleine Antenne zum Empfangen und Senden von Signalen. Der Tag speichert wichtige Informationen einschließlich seiner UID (Eindeutige ID) und alle zusätzlichen Daten, die Sie möglicherweise speichern möchten, wie Zugriffsberechtigungen oder Benutzerinformationen.
Hier geschieht die Magie: Wenn Sie Informationen von einem Tag lesen möchten, bringen Sie es einfach in die Nähe des Lesegeräts (normalerweise innerhalb von 5 cm). Der Leseprozess ist faszinierend - das Lesegerät erzeugt ein elektromagnetisches Feld, das den Tag tatsächlich mit Strom versorgt, indem es Elektronen dazu bringt, sich durch die Antenne des Tags zu bewegen. Es ist wie drahtloses Laden, aber für Daten! Einmal mit Strom versorgt, antwortet der Chip im Tag, indem er die angeforderten Informationen über ein anderes Funksignal zurück an das Lesegerät sendet. Das Lesegerät erkennt dieses Antwortsignal, wandelt es in digitale Daten um, die Ihr Arduino Mega verstehen kann, und gibt sie an Ihren Code weiter. Ziemlich cool, oder?
Schaltplan zwischen RFID-RC522 Modul und Arduino
Lassen Sie uns nun über die Verbindung Ihres RC522-Moduls mit Ihrem Arduino Mega sprechen - und hier ist etwas Wichtiges, was Sie für ein erfolgreiches Projekt beachten sollten. Das RFID-RC522 Modul ist für den Betrieb mit einem 3,3V-Pegel ausgelegt, während die Ausgangspins eines Arduino Mega einen 5V-Pegel erzeugen. Dieser Spannungsunterschied bedeutet, dass wir bei unseren Verbindungen durchdacht vorgehen müssen.
Wichtiger Sicherheitshinweis: Während das direkte Verbinden von Arduino Mega Pins mit dem RC522-Modul für Testzwecke funktionieren kann, ist es nicht der empfohlene Ansatz für zuverlässige, langfristige Projekte. Der Spannungsunterschied kann zu unberechenbarem Verhalten führen oder möglicherweise Ihr Modul über die Zeit beschädigen.
Für den sichersten Ansatz sollten Sie die 5V-Signale von Ihrem Arduino Mega auf 3,3V herunterregulieren, bevor Sie sie mit bestimmten Pins am RC522-Modul verbinden. Die gute Nachricht ist, dass nicht alle Pins eine Spannungsregelung benötigen - der MISO-Pin kann 5V-Eingänge problemlos verarbeiten. Allerdings sollten die SS-, SCK-, MOSI- und RST-Pins ihre Spannung reguliert bekommen, um einen zuverlässigen Betrieb zu gewährleisten und Ihr Modul zu schützen.
Diese Anleitung bietet zwei verschiedene Verdrahtungsansätze, sodass Sie wählen können, was für Ihre Situation am besten funktioniert:

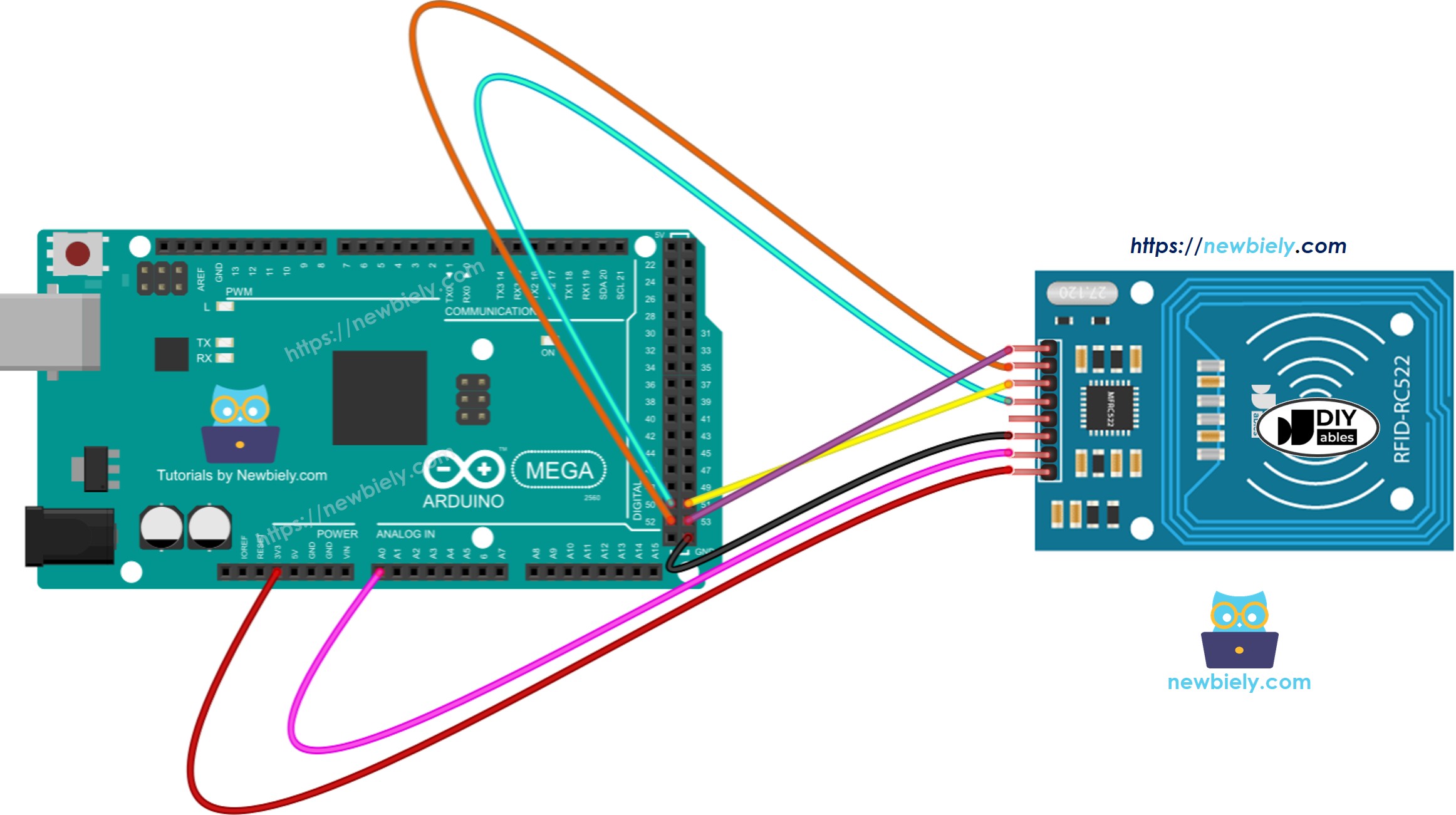

Einfache Verdrahtung (für Tests und Lernen):
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

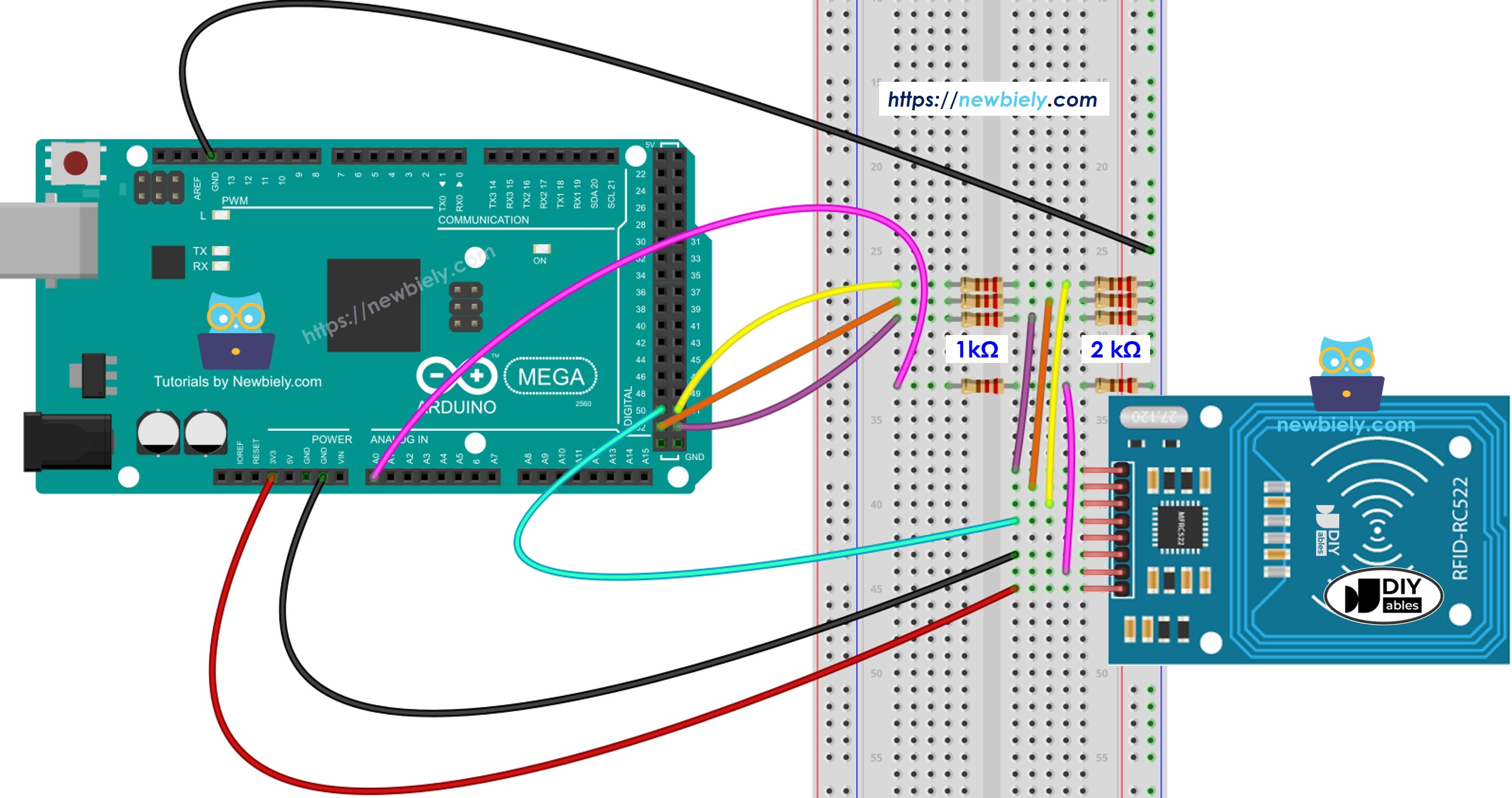

Sichere Verdrahtung mit Spannungsregelung (empfohlen für Projekte):
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

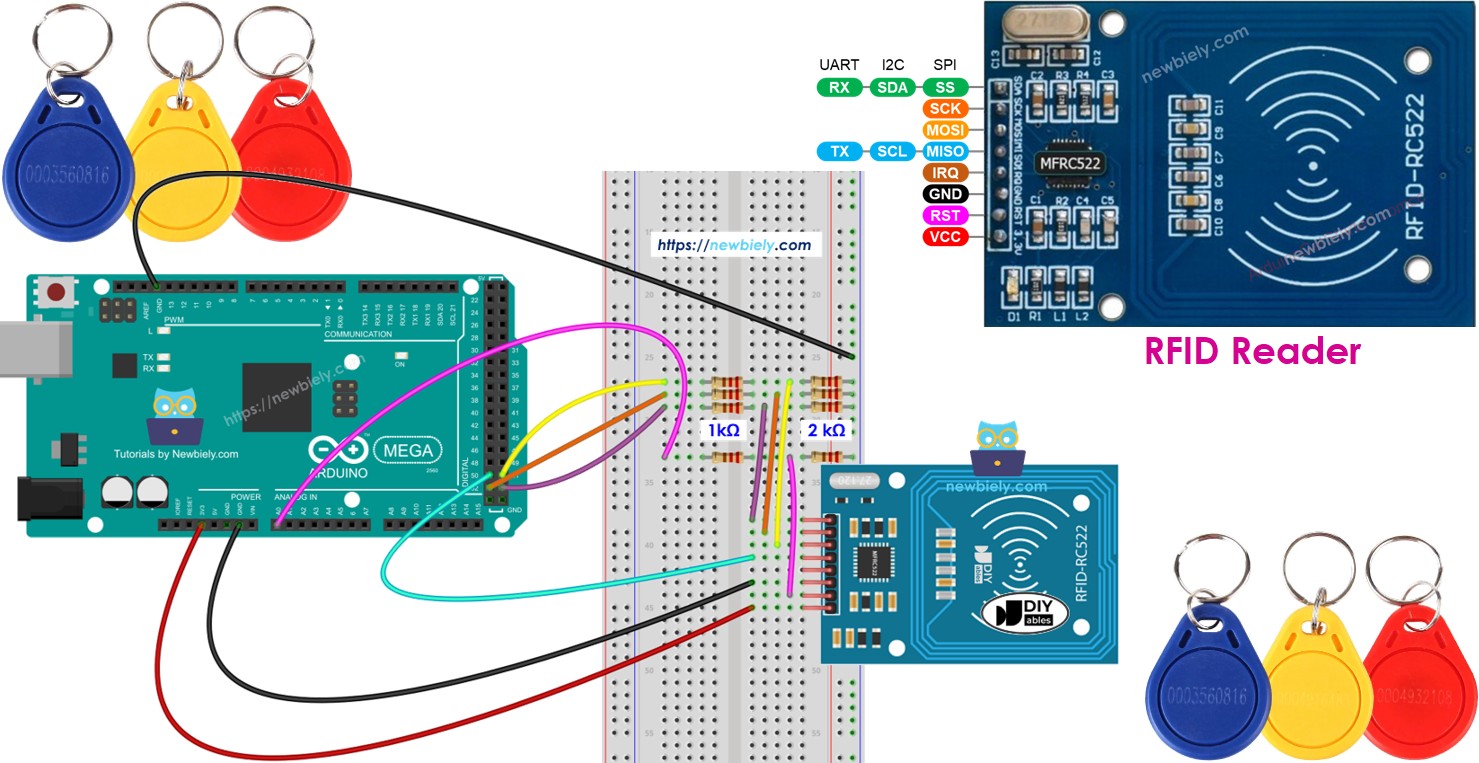

In der spannungsregulierten Version verwenden wir einfache Spannungsteiler-Schaltungen mit 1kΩ- und 2kΩ-Widerständen, um die 5V-Signale sicher auf etwa 3,3V zu reduzieren. Diese einfache Lösung verwendet grundlegende Widerstände, die Sie wahrscheinlich bereits in Ihrem Kit haben, und bietet zuverlässige Spannungsregelung für Ihr Projekt.
Verdrahtungstabelle von RFID/NFC RC522 Modul und Arduino
| RFID/NFC RC522 | Arduino Mega |
|---|---|
| SS | Pin 53 |
| SCK | Pin 52 |
| MOSI | Pin 51 |
| MISO | Pin 50 |
| IRQ | (nicht verbunden) |
| GND | GND |
| RST | Pin A0 |
| VCC | 3.3V |
Arduino Mega RFID/NFC Code
Jetzt kommt der aufregende Teil - lassen Sie uns dieses Projekt mit Code zum Leben erwecken! Machen Sie sich keine Sorgen, wenn Sie neu in der Programmierung sind; wir gehen alles Schritt für Schritt durch, und die Code-Beispiele unten zeigen Ihnen genau, wie Sie RFID-Tags mit Ihrem Arduino lesen. Die Programmierung Ihres RFID-Lesegeräts ist tatsächlich unkomplizierter, als Sie vielleicht erwarten, dank der hervorragenden MFRC522-Bibliothek, die alle komplexen Kommunikationsdetails für Sie übernimmt.
Das Schöne am Arbeiten mit RFID auf Arduino Mega ist, dass Sie, sobald Sie die grundlegenden Konzepte verstehen, den Code für unzählige kreative Projekte anpassen und erweitern können. Ob Sie ein einfaches Tag-Lesegerät oder ein komplexes Zugangskontrollsystem bauen, die grundlegenden Prinzipien bleiben gleich. Beginnen wir mit einem einfachen Beispiel, das die UID jedes RFID-Tags liest und anzeigt, das Sie dem Lesegerät präsentieren.
Schnelle Schritte
Neu bei Arduino? Kein Problem! Beginnen Sie mit unserem Arduino Mega Getting Started Leitfaden, um zuerst die Grundlagen zu lernen - es wird Ihnen helfen, alles zu verstehen, wenn Sie in dieses RFID-Projekt eintauchen.

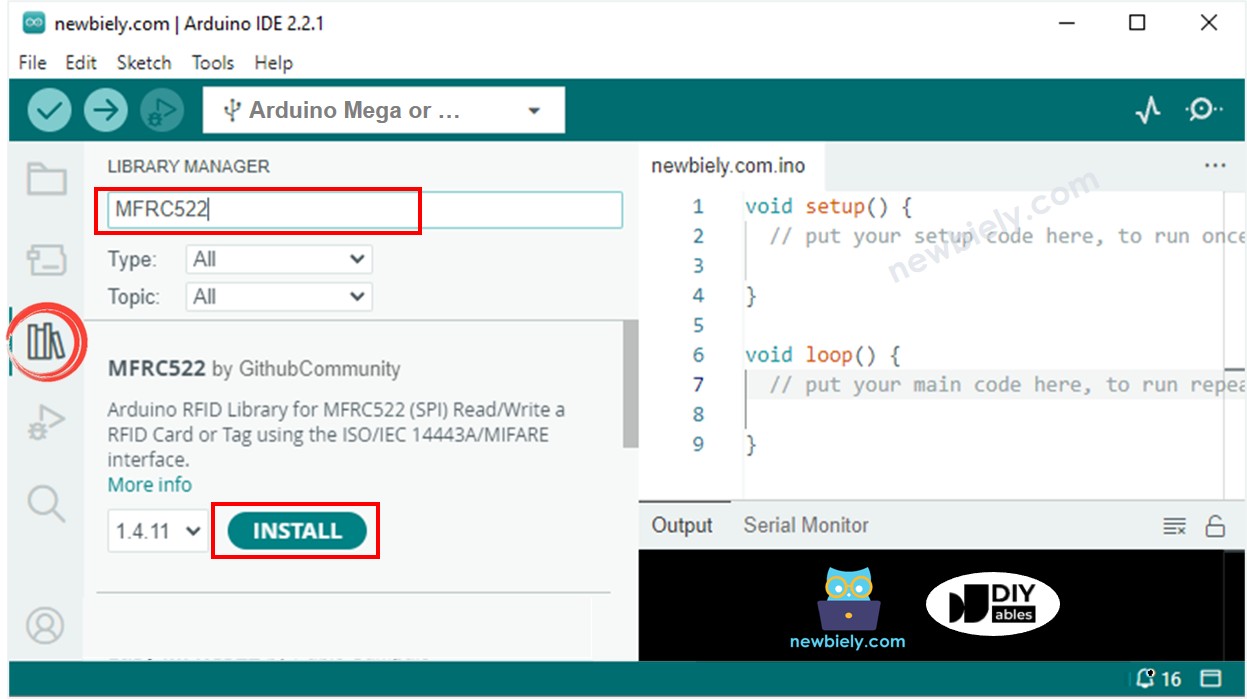

- Installieren Sie die MFRC522-Bibliothek: Navigieren Sie zum Libraries-Symbol in der linken Leiste der Arduino Mega IDE. Diese Bibliothek ist essentiell für die Kommunikation mit Ihrem RC522-Modul und macht die Programmierung viel einfacher, als den gesamten Kommunikationscode von Grund auf zu schreiben.
- Suchen Sie nach der Bibliothek: Suchen Sie nach "MFRC522", dann finden Sie die Bibliothek von GithubCommunity. Dies ist die beliebteste und am besten gepflegte Bibliothek für RC522-Module mit hervorragender Dokumentation und Community-Unterstützung.
- Installieren Sie die Bibliothek: Klicken Sie auf die Install-Schaltfläche, um die MFRC522-Bibliothek zu installieren. Die Arduino Mega IDE lädt automatisch alles herunter und installiert, was Sie benötigen - ziemlich praktisch!
- Laden Sie Ihren Code hoch: Kopieren Sie den oben bereitgestellten Code und öffnen Sie ihn in Ihrer Arduino Mega IDE. Nehmen Sie sich einen Moment Zeit, um den Code durchzugehen und zu sehen, wie er das RFID-Lesegerät initialisiert und nach neuen Tags sucht.
- Upload auf Arduino: Klicken Sie auf die Upload-Schaltfläche in der Arduino Mega IDE, um Ihren Code auf das Arduino zu übertragen. Sie werden sehen, wie die TX/RX-LEDs blinken, während der Code hochgeladen wird - das bedeutet, alles funktioniert korrekt!
- Öffnen Sie den Serial Monitor: Öffnen Sie den Serial Monitor (Tools > Serial Monitor), um die Ausgabe von Ihrem RFID-Lesegerät zu sehen. Stellen Sie sicher, dass die Baudrate auf 9600 eingestellt ist, um Ihrem Code zu entsprechen.
- Testen Sie Ihre Tags: Halten Sie mehrere RFID/NFC-Tags nacheinander an Ihr RFID-RC522 Modul. Halten Sie jeden Tag für ein oder zwei Sekunden in die Nähe des Lesegeräts - Sie müssen nicht fest drücken, bringen Sie ihn nur nah heran!
- Betrachten Sie die Ergebnisse: Beobachten Sie, wie die UID-Informationen auf Ihrem Serial Monitor erscheinen. Jeder Tag hat seine eigene eindeutige Kennung - ziemlich cool, es in Aktion zu sehen!
Profi-Tipp: Falls Sie keine Ausgabe sehen, überprüfen Sie doppelt Ihre Verdrahtungsverbindungen und stellen Sie sicher, dass Ihre Tags mit der 13,56MHz-Frequenz kompatibel sind. Manchmal dauert es einen Moment, bis sich das Modul initialisiert, seien Sie also beim ersten Durchlauf geduldig!
Wie RFID/NFC-Technologie in der Praxis funktioniert
Jetzt, da Sie Ihr RFID-System zum Laufen gebracht haben, lassen Sie uns tiefer in das eintauchen, was tatsächlich geschieht, wenn Sie einen Tag scannen. Das Verstehen des technischen Prozesses wird Ihnen helfen, Probleme zu beheben und anspruchsvollere Projekte zu entwerfen.
Wenn Sie einen RFID-Tag in die Nähe Ihres RC522-Lesegeräts bringen, geschehen mehrere faszinierende Schritte in Millisekunden. Zuerst erzeugt die Antenne des Lesegeräts ein 13,56MHz elektromagnetisches Feld, das sich etwa 5 cm um das Modul herum erstreckt. Wenn ein kompatibles Tag in dieses Feld eintritt, wird die elektromagnetische Energie von der winzigen Antennenspule des Tags eingefangen und in gerade genug elektrische Energie umgewandelt, um den Mikrochip des Tags aufzuwecken.
Einmal mit Strom versorgt, antwortet der Chip des Tags mit seinen gespeicherten Informationen, beginnend mit einem Kollisionsvermeidungsprotokoll, um eine klare Kommunikation zu gewährleisten, falls mehrere Tags anwesend sind. Der Tag überträgt dann seine UID und andere Daten zurück an das Lesegerät unter Verwendung eines Prozesses namens Lastmodulation - im Wesentlichen das Ändern des elektromagnetischen Felds auf eine Weise, die das Lesegerät erkennen und dekodieren kann.
Das RC522-Modul verarbeitet diese eingehenden Daten, führt eine Fehlerprüfung durch, um Genauigkeit zu gewährleisten, und stellt die Informationen Ihrem Arduino Mega über SPI-Kommunikation zur Verfügung. Ihr Arduino Mega Code kann dann diese UID-Daten für Entscheidungsfindung, Protokollierung, Zugangskontrolle oder jede andere kreative Anwendung verwenden, die Sie sich vorstellen können.
Anwendungs- und Projektideen
Anwendungsideen: Jetzt, da Sie die Grundlagen der Arduino Mega RFID-Technologie beherrschen, ist Ihrer Kreativität keine Grenze gesetzt! Hier sind einige aufregende Projektideen, um Ihre Fantasie anzuregen und Ihre nächste Kreation zu inspirieren:
Sie könnten ein intelligentes Heim-Zugangskontrollsystem erstellen, das die Schlüsselanhänger von Familienmitgliedern erkennt und automatisch Türen entsperrt oder Sicherheitssysteme deaktiviert. Bauen Sie ein Inventarverwaltungssystem für Ihre Werkstatt oder Ihr Büro, das verfolgt, wann Werkzeuge oder Vorräte ausgeliehen und zurückgegeben werden. Richten Sie ein Anwesenheitsverfolgungssystem für Veranstaltungen, Kurse oder Meetings ein, das automatisch protokolliert, wann Personen ankommen und gehen.
Erwägen Sie die Entwicklung eines Haustierfütterungssystems, das die RFID-Chips Ihrer Haustiere erkennt und die richtige Futtermenge zu geplanten Zeiten ausgibt. Sie könnten einen persönlichen Objektverfolger konstruieren, der Ihnen hilft, häufig verlegte Gegenstände wie Schlüssel, Geldbörse oder Werkzeuge zu finden, indem er ihren letzten bekannten Standort protokolliert. Erstellen Sie eine interaktive Museums- oder Bildungsausstellung, bei der Besucher RFID-Karten scannen können, um verschiedene Displays, Sounds oder Lichteffekte auszulösen.
Für fortgeschrittenere Projekte könnten Sie einen Garagentoröffner bauen, der autorisierte Fahrzeuge mit RFID-Tags erkennt, ein Medikamentenverwaltungssystem entwickeln, das verfolgt, wann auf Rezepte zugegriffen wird, oder sogar einen intelligenten Lagerschrank erstellen, der weiß, was sich darin befindet und Sie zu bestimmten Gegenständen führen kann. Die Möglichkeiten sind wirklich endlos, und jedes Projekt wird Sie etwas Neues über sowohl RFID-Technologie als auch Arduino Mega Programmierung lehren!
Fordern Sie sich selbst heraus
Fordern Sie sich selbst heraus: Bereit, Ihre RFID-Fähigkeiten auf die nächste Stufe zu heben? Probieren Sie diese unterhaltsamen Herausforderungen aus, um Ihr Wissen zu erweitern und etwas noch Erstaunlicheres zu bauen! Beginnen Sie mit den einfacheren und arbeiten Sie sich hoch - machen Sie sich keine Sorgen, wenn Sie hängen bleiben, genau so lernen und wachsen wir als Maker.
Einfache Herausforderungen (Perfekt zum Aufbau von Vertrauen):
- Modifizieren Sie den Code, um eine benutzerdefinierte Willkommensnachricht für spezifische RFID-Tags anzuzeigen - stellen Sie sich vor, Ihr Arduino Mega begrüßt Sie mit Namen!
- Fügen Sie eine LED hinzu, die in verschiedenen Farben leuchtet, je nachdem, ob ein Tag autorisiert ist oder nicht
- Erstellen Sie einen einfachen Zähler, der verfolgt, wie oft jeder Tag gescannt wurde
Mittlere Herausforderungen (Zeit, Konzepte zu kombinieren):
- Fügen Sie ein LCD-Display hinzu, um Tag-Informationen zu zeigen, ohne den Serial Monitor zu benötigen
- Kombinieren Sie RFID mit einem Servo-Motor, um einen einfachen Verriegelungsmechanismus zu erstellen, der sich für autorisierte Tags öffnet
- Bauen Sie ein Datenprotokollierungssystem, das Tag-Scan-Zeiten und -Daten auf einer SD-Karte speichert
- Erstellen Sie ein Mehrbenutzer-System, das verschiedene Zugriffsebenen für verschiedene Tags speichert
Fortgeschrittene Herausforderungen (Für die wirklich Ehrgeizigen):
- Bauen Sie ein komplettes Zugangskontrollsystem mit mehreren RFID-Lesegeräten an verschiedenen Eingangspunkten
- Erstellen Sie ein RFID-basiertes Inventarsystem, das Gegenstände in und aus der Lagerung verfolgt
- Entwickeln Sie ein Haustierüberwachungssystem, das die Aktivitäten und Fütterungspläne Ihrer Haustiere verfolgt
- Entwerfen Sie ein interaktives Spiel oder Rätsel, das RFID-Tags als Spielfiguren oder Hinweise verwendet
Denken Sie daran, der beste Weg zu lernen ist durch Tun, also wählen Sie eine Herausforderung, die Sie begeistert, und beginnen Sie zu experimentieren. Jedes Projekt wird Sie etwas Neues lehren und Sie näher daran bringen, ein RFID-Experte zu werden. Was werden Sie zuerst bauen?
