Arduino Mega - Temperatur-Feuchtigkeitssensor
Bereit, alles über Temperatur- und Feuchtigkeitsüberwachung mit Arduino zu lernen? Sie sind hier genau richtig! Diese umfassende Arduino Mega DHT11 und DHT22 Anleitung führt Sie durch alles, was Sie wissen müssen, um Umgebungsbedingungen wie ein Profi zu messen. Ob Sie eine Wetterstation bauen, ein Hausautomationssystem erstellen oder einfach die faszinierende Welt der Arduino Mega Sensoren erkunden möchten – dieser Leitfaden deckt alles ab.
Temperatur- und Feuchtigkeitssensoren gehören zu den beliebtesten und nützlichsten Komponenten im Arduino Mega Ökosystem, und das aus gutem Grund! Diese vielseitigen DHT-Sensoren eröffnen eine Welt voller Möglichkeiten für Umgebungsüberwachungsprojekte. In dieser Anleitung erkunden wir sowohl den budgetfreundlichen DHT11 als auch den präziseren DHT22-Sensor und zeigen Ihnen genau, wie Sie diese verkabeln, programmieren und jedes Mal genaue Messungen erhalten.
Machen Sie sich keine Sorgen, wenn Sie neu in der Arduino Mega Programmierung oder der Sensor-Schnittstelle sind – wir gehen alles Schritt für Schritt durch und erklären nicht nur, was zu tun ist, sondern auch warum wir es tun. Sie lernen die wichtigsten Unterschiede zwischen DHT11 und DHT22 Sensoren kennen, meistern die Verkabelungstechniken, verstehen die Code-Struktur und entdecken praktische Anwendungen, die Ihr nächstes Projekt inspirieren werden.
In dieser Anleitung lernen wir:
- Die Unterschiede zwischen DHT11 und DHT22 Temperatur- und Feuchtigkeitssensoren
- Wie man Temperatur- und Feuchtigkeitswerte vom DHT11 mit Arduino ausliest
- Wie man Temperatur- und Feuchtigkeitswerte vom DHT22 mit Arduino ausliest
- Best Practices für zuverlässige Sensormessungen und Behebung häufiger Probleme
- Kreative Projektideen, um Ihre neuen Fähigkeiten anzuwenden
Wenn Sie nur die Temperatur messen möchten, empfehlen wir die Verwendung eines wasserdichten DS18B20 Temperatursensors. Es ist ein kostengünstiger und praktischer Sensor. Sie können ihn in heißes oder kaltes Wasser tauchen. Wenn Sie jedoch sowohl Temperatur- ALS AUCH Feuchtigkeitsmessungen benötigen, sind die DHT-Sensoren, die wir heute behandeln, Ihre beste Wahl für Genauigkeit und Erschwinglichkeit.
Hardware Erforderlich
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables Sensor-Kit (30 Sensoren/Displays) | |
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Über DHT11 und DHT22 Temperatur- und Feuchtigkeitssensoren
DHT11 und DHT22 sind digitale Temperatur- und Feuchtigkeitssensoren, die die Umgebungsüberwachung in Ihren Arduino Mega Projekten unglaublich unkompliziert machen. Stellen Sie sich vor, sie sind die Wetterreporter Ihres Projekts – sie überwachen kontinuierlich die Luft um sie herum und liefern genaue digitale Messwerte, die Ihr Arduino Mega leicht verstehen und verarbeiten kann.
Diese Sensoren sind von Makern weltweit geliebt, weil sie Zuverlässigkeit, Erschwinglichkeit und Benutzerfreundlichkeit in einem kompakten Paket kombinieren. Im Gegensatz zu analogen Sensoren, die komplexe Kalibrierung erfordern, übernehmen DHT-Sensoren die gesamte schwere Arbeit intern und kommunizieren mit Ihrem Arduino Mega über ein einfaches Ein-Draht-Digitalprotokoll. Das bedeutet weniger Kabel, weniger Komplexität und zuverlässigere Messwerte für Ihre Projekte.
Was diese Sensoren besonders attraktiv macht, ist ihre eingebaute Kalibrierung und digitale Ausgabe. Jeder Sensor enthält einen dedizierten NTC-Thermistor für die Temperaturmessung und eine Feuchtigkeitsmesskomponente sowie einen einfachen Chip, der die Analog-Digital-Wandlung durchführt und ein digitales Signal mit den Temperatur- und Feuchtigkeitsdaten ausgibt. Das eliminiert die Notwendigkeit für Sie, komplexe analoge Berechnungen zu handhaben oder sich um Signalrauschen zu sorgen, das die Genauigkeit beeinträchtigen kann.
Der Hauptvorteil digitaler Sensoren wie der DHT-Serie ist ihre Immunität gegen elektrische Störungen und ihre Fähigkeit, die Genauigkeit über lange Kabelstrecken zu erhalten. Ob Sie eine Gewächshausüberwachung bauen, eine Heimwetterstation oder ein intelligentes Hausautomationssystem – diese Sensoren bieten die Zuverlässigkeit und Präzision, die Sie für professionelle Ergebnisse benötigen.
Die Gemeinsamkeiten zwischen DHT11 und DHT22
- Pinout ist identisch - Sie können für beide Sensoren identische Verkabelung verwenden
- Verkabelung mit Arduino Mega ist identisch - keine Notwendigkeit, verschiedene Anschlussmethoden zu lernen
- Programmierung (mit einer Library) ist ähnlich (nur eine Codezeile unterscheidet sich)
- Beide verwenden das gleiche Kommunikationsprotokoll und die gleichen Timing-Anforderungen
- Beide bieten kalibrierte digitale Ausgabe für einfache Integration
- Beide arbeiten mit den gleichen Spannungspegeln (3,3V oder 5V kompatibel)
Die Unterschiede zwischen DHT11 und DHT22
Das Verstehen der Unterschiede zwischen DHT11 und DHT22 hilft Ihnen dabei, den richtigen Sensor für Ihre spezifischen Projektanforderungen zu wählen. Hier ist ein detaillierter Vergleich zur Orientierung:
| DHT11 | DHT22 | |
|---|---|---|
| Preis | sehr niedrige Kosten | niedrige Kosten |
| Temperaturbereich | 0°C bis 50°C | -40°C bis 80°C |
| Temperaturgenauigkeit | ± 2°C | ± 0,5°C |
| Feuchtigkeitsbereich | 20% bis 80% | 0% bis 100% |
| Feuchtigkeitsgenauigkeit | 5% | ± 2 bis 5% |
| Ausleserate | 1Hz (einmal pro Sekunde) | 0,5Hz (einmal alle 2 Sekunden) |
| Gehäusegröße | 15,5mm x 12mm x 5,5mm | 15,1mm x 25mm x 7,7mm |
| Betriebsspannung | 3 bis 5V | 3 bis 5V |
Wie Sie sehen können, ist der DHT22 deutlich genauer mit einem viel breiteren Betriebsbereich, was ihn ideal für Präzisionsanwendungen oder extreme Umgebungsüberwachung macht. Der DHT11 bietet jedoch einen ausgezeichneten Wert für einfache Projekte, bei denen extreme Genauigkeit nicht kritisch ist. Die langsamere Ausleserate des DHT22 (alle 2 Sekunden vs. jede Sekunde) ist selten eine Einschränkung für die meisten Umgebungsüberwachungsanwendungen.
Profi-Tipp: Für Indoor-Heimautomationsprojekte ist der DHT11 normalerweise völlig ausreichend und kostengünstig. Wählen Sie den DHT22, wenn Sie Außenüberwachung, Laborpräzision oder Betrieb unter extremen Temperaturbedingungen benötigen.
Pinout
Schauen wir uns das DHT-Sensor-Pinout an – machen Sie sich keine Sorgen, es ist einfacher als es aussieht! Das Verstehen dieser Verbindungen ist der Schlüssel dafür, dass Ihr Temperatur- und Feuchtigkeitsüberwachungsprojekt reibungslos funktioniert, und sobald Sie sehen, wie unkompliziert es ist, werden Sie sich sicher fühlen, jedes DHT-Sensor-Projekt anzugehen.
DHT11 und DHT22 Sensoren in ursprünglicher Form haben vier Pins:
- GND Pin: Dies ist der Masse-Anschluss-Pin. Verbinden Sie diesen mit GND (0V) an Ihrem Arduino Mega, um den elektrischen Schaltkreis zu vervollständigen und einen Referenzpunkt für alle Messungen zu bieten.
- VCC Pin: Dies ist der Stromversorgungspin. Verbinden Sie diesen mit VCC (5V oder 3,3V) an Ihrem Arduino Mega, um Betriebsstrom für die interne Schaltung des Sensors bereitzustellen.
- DATA Pin: Dies ist der Kommunikationspin. Der Sensor verwendet diesen einzelnen Pin, um sowohl Temperatur- als auch Feuchtigkeitsdaten über ein spezielles Ein-Draht-Digitalprotokoll an Ihr Arduino Mega zu senden.
- NC Pin: Nicht verbunden - dieser Pin hat keine Funktion im Schaltkreis. Sie können diesen Pin in Ihrer Verkabelung sicher ignorieren.
Einige Hersteller liefern DHT11 und DHT22 Sensoren in Modulform mit drei Pins: GND, VCC und DATA Pins (oder alternativ: -, +, und OUT Pins). Das Modulformat ist oft praktischer für Breadboard-Prototyping, da es die Notwendigkeit externer Pull-up-Widerstände eliminiert und klar beschriftete Verbindungen bietet.
Ein häufiger Anfängerfehler ist die Annahme, dass alle Module die gleiche Pin-Reihenfolge haben – überprüfen Sie immer die Beschriftungen auf Ihrem spezifischen Modul, bevor Sie Strom anschließen, um Schäden an Ihrem Sensor zu vermeiden.
※ Notiz:
In Modulform kann die Reihenfolge der Modul-Pins zwischen Herstellern variieren. Verwenden Sie IMMER die auf dem Modul gedruckten Beschriftungen. Schauen Sie genau hin!
Schaltplan
Lassen Sie uns nun Ihren DHT-Sensor mit Ihrem Arduino Mega verbinden – hier erwacht Ihr Projekt zum Leben! Die gute Nachricht ist, dass die Verkabelung für beide DHT11 und DHT22 Sensoren identisch ist, also haben Sie beide gemeistert, sobald Sie einen gelernt haben.
Bei Verwendung der ursprünglichen Sensorform (nicht des Moduls) müssen Sie einen Pull-up-Widerstand zwischen 5kΩ bis 10kΩ von der Datenleitung zu VCC einschließen. Dieser Widerstand gewährleistet zuverlässige Kommunikation, indem er die Datenleitung auf einem definierten hohen Spannungspegel hält, wenn nicht aktiv Daten übertragen werden.
Wichtiger Sicherheitshinweis: Obwohl diese Sensoren ziemlich robust sind, überprüfen Sie immer Ihre Verkabelung, bevor Sie Strom anlegen. Das Verbinden von VCC mit dem falschen Pin oder das Vertauschen der Stromverbindungen kann Ihren Sensor dauerhaft beschädigen.

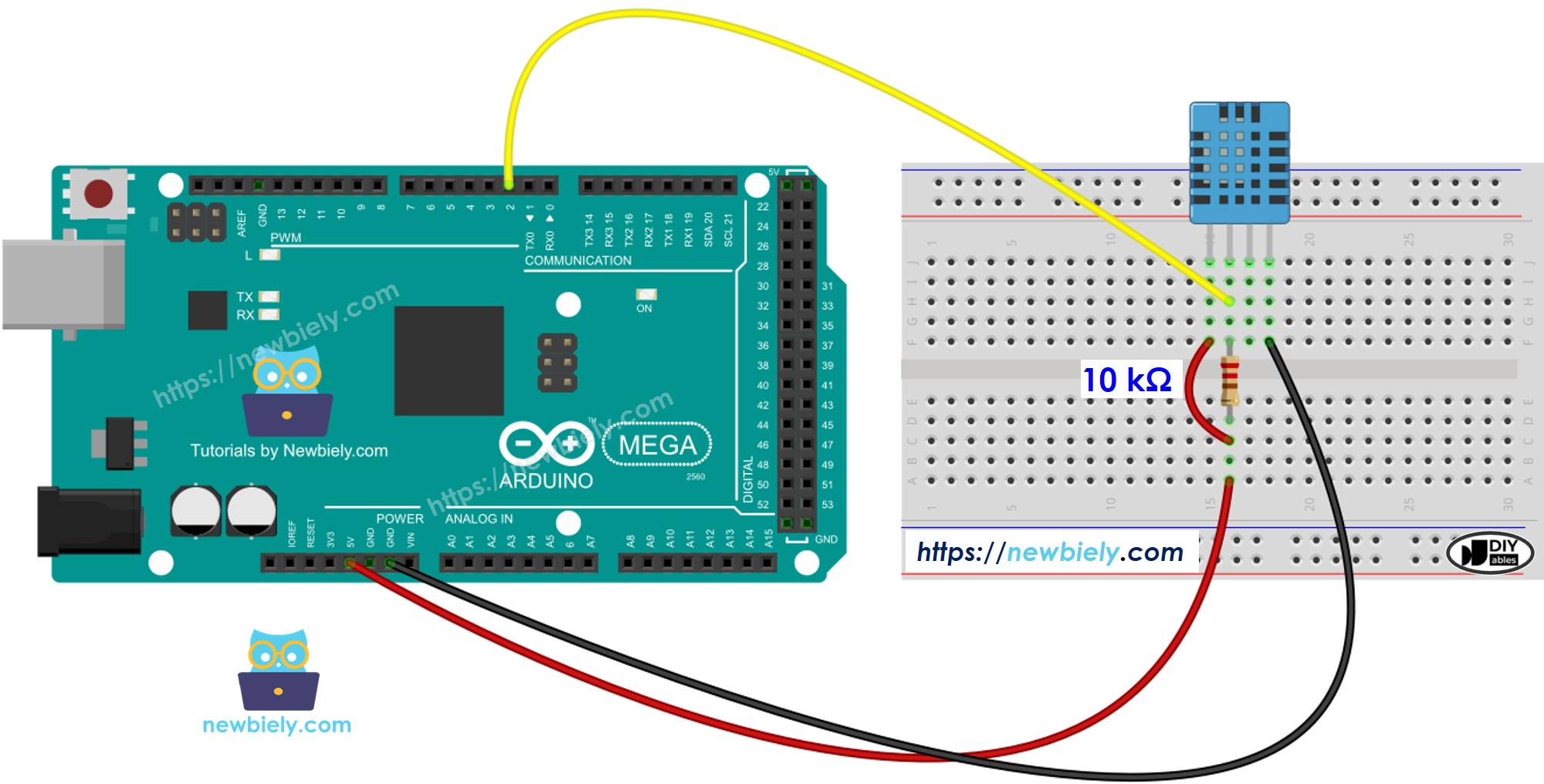

Arduino Mega - DHT11 Sensor Verkabelung
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
| DHT11 Pin | Arduino Mega Pin |
|---|---|
| GND | GND |
| VCC | 5V |
| DATA | Digital Pin 2 |
| NC | Nicht verbunden |
| Pull-up Widerstand | Zwischen DATA und VCC (10kΩ) |

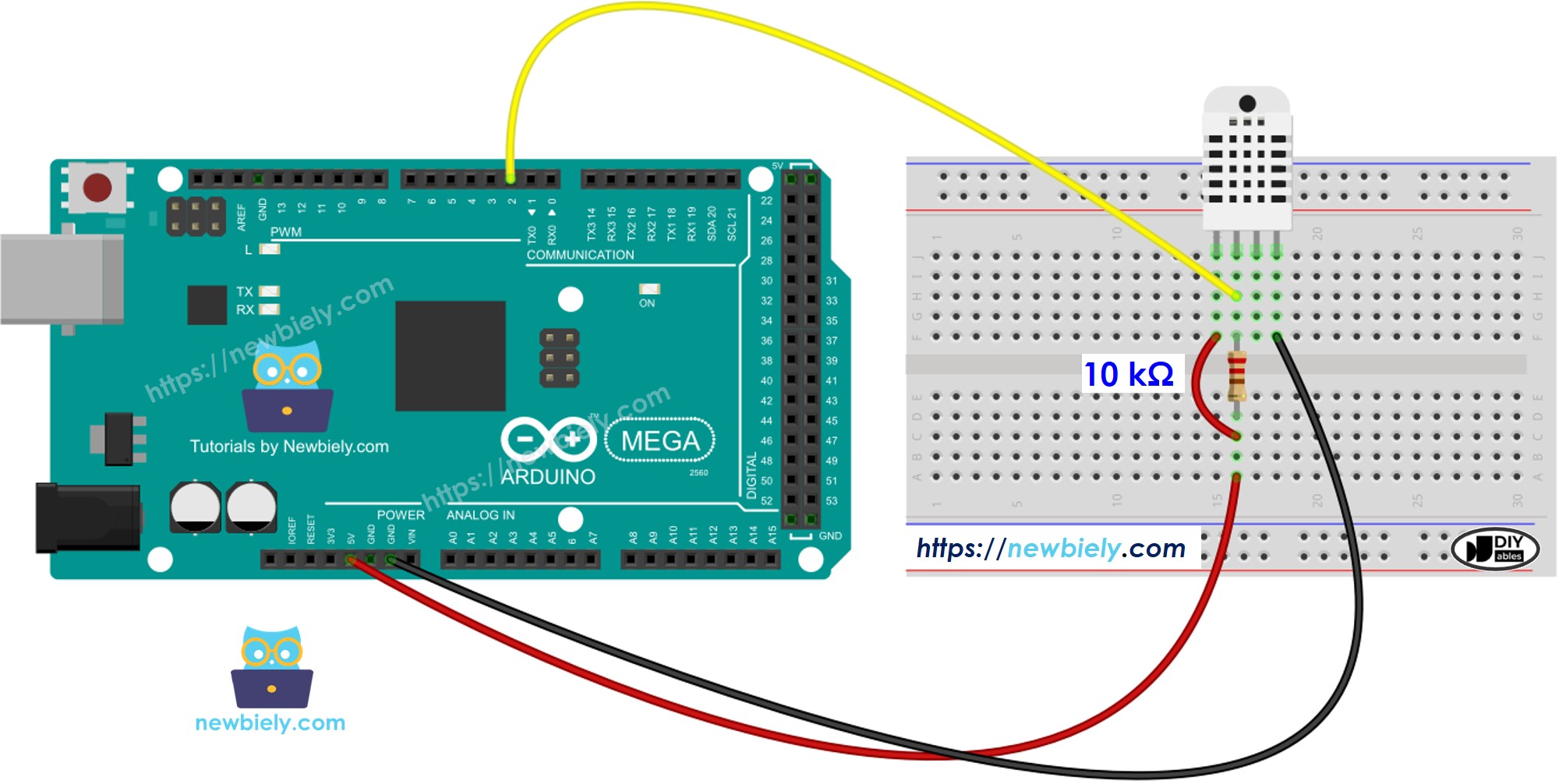

Arduino Mega - DHT22 Sensor Verkabelung
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
| DHT22 Pin | Arduino Mega Pin |
|---|---|
| GND | GND |
| VCC | 5V |
| DATA | Digital Pin 2 |
| NC | Nicht verbunden |
| Pull-up Widerstand | Zwischen DATA und VCC (10kΩ) |

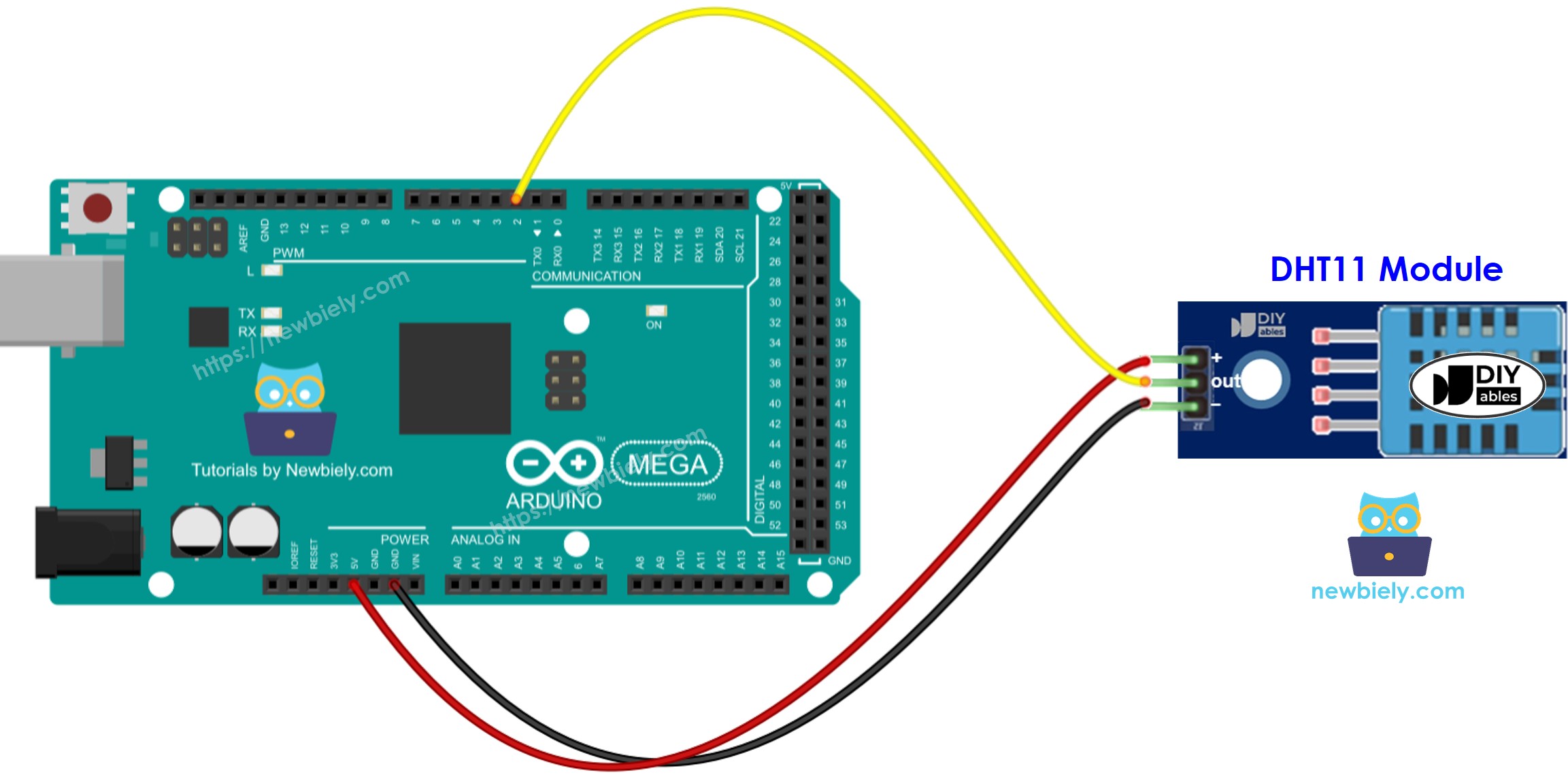

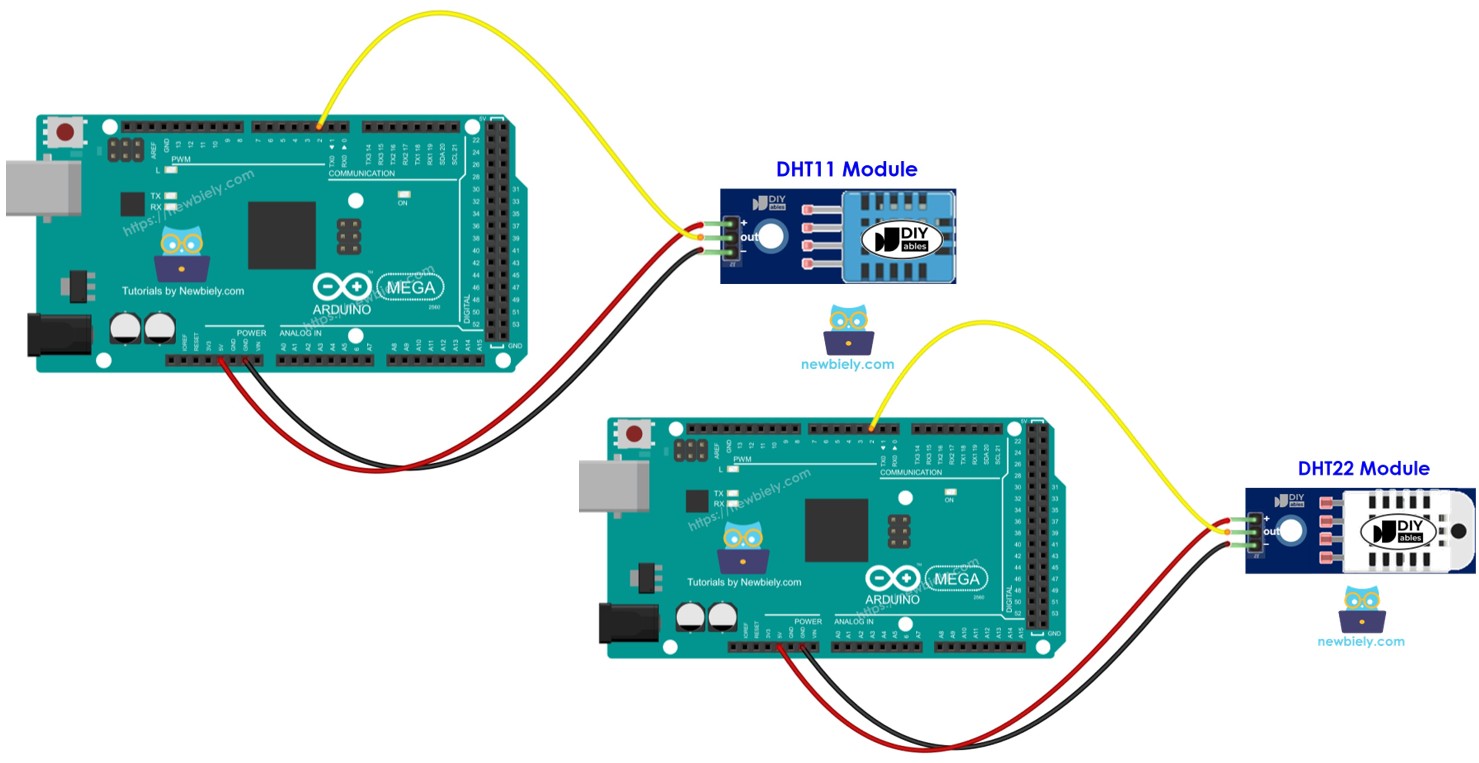

Arduino Mega - DHT11 Modul Verkabelung
Die meisten DHT11 Sensormodule haben einen eingebauten Pull-up-Widerstand, daher müssen Sie keinen externen hinzufügen. Das spart Ihnen Verkabelungsarbeit und reduziert die Wahrscheinlichkeit von Verbindungsfehlern – perfekt für Anfänger!
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
| DHT11 Modul Pin | Arduino Mega Pin |
|---|---|
| GND (oder -) | GND |
| VCC (oder +) | 5V |
| DATA (oder OUT) | Digital Pin 2 |

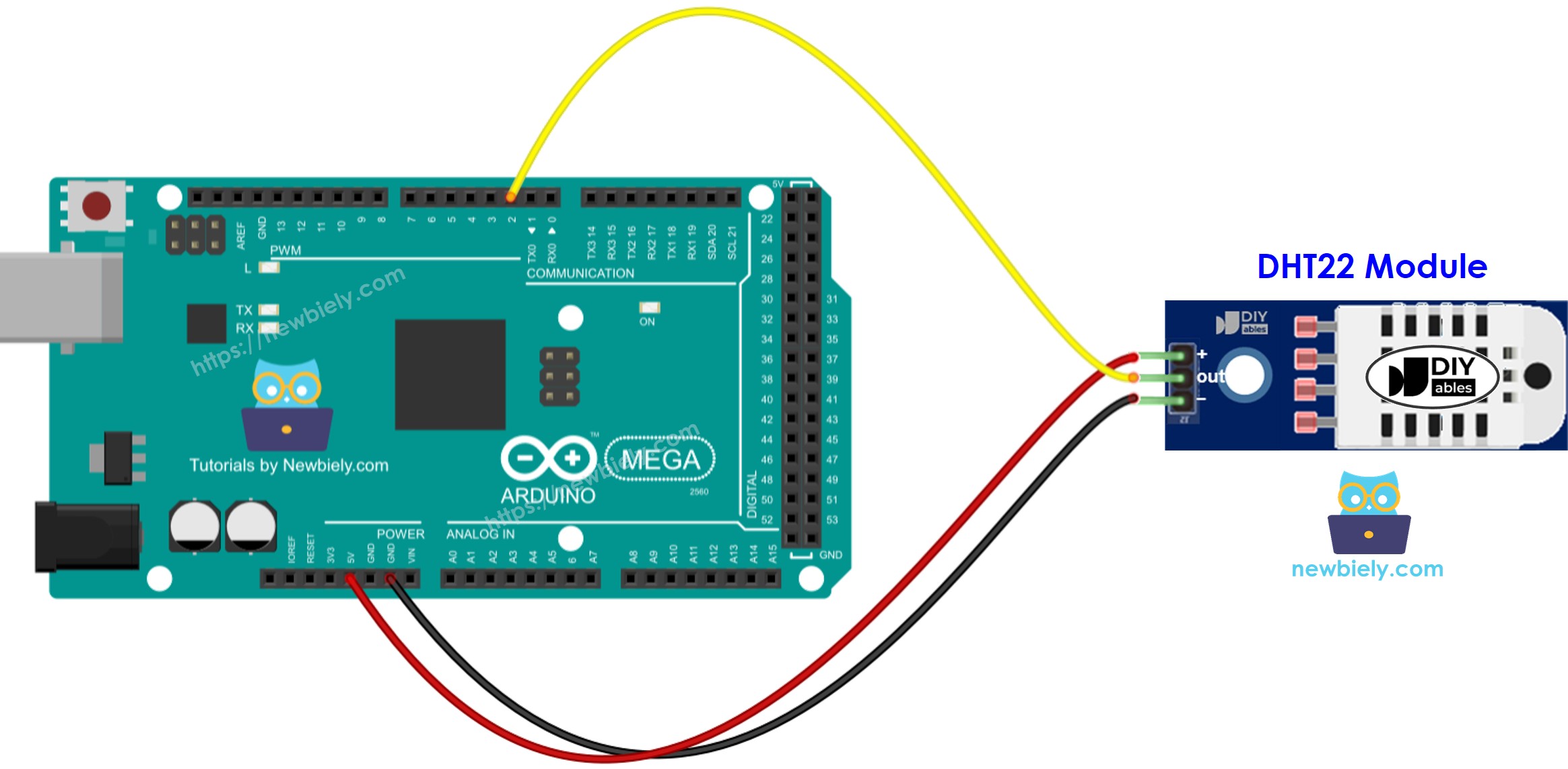

Arduino Mega - DHT22 Modul Verkabelung
Die meisten DHT22 Sensormodule haben ebenfalls einen eingebauten Pull-up-Widerstand, daher müssen Sie keinen externen hinzufügen. Das macht die Modulform besonders praktisch für schnelles Prototyping und dauerhafte Installationen.
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
| DHT22 Modul Pin | Arduino Mega Pin |
|---|---|
| GND (oder -) | GND |
| VCC (oder +) | 5V |
| DATA (oder OUT) | Digital Pin 2 |
Wie man für DHTxx Temperatursensor programmiert
Jetzt kommt der aufregende Teil – lassen Sie uns Ihr Temperatur- und Feuchtigkeitsüberwachungsprojekt mit Code zum Leben erwecken! Machen Sie sich keine Sorgen, wenn Sie neu in der Arduino Mega Programmierung sind; wir gehen alles Schritt für Schritt durch und erklären jeden Teil, damit Sie nicht nur verstehen, was der Code macht, sondern wie er funktioniert. Die Schönheit der DHT-Sensor-Library ist, dass sie alle komplexen Kommunikationsprotokolle für Sie übernimmt.
Die Programmierung für sowohl DHT11- als auch DHT22-Sensoren ist bemerkenswert ähnlich – es gibt buchstäblich nur eine Codezeile, die sich zwischen ihnen unterscheidet! Das bedeutet, sobald Sie einen Sensor gemeistert haben, haben Sie im Wesentlichen beide gemeistert. Die Arduino Mega Community hat ausgezeichnete Libraries erstellt, die die Arbeit mit diesen Sensoren so einfach macht wie das Aufrufen einiger Funktionen.
Hier ist die grundlegende Struktur für die Arbeit mit DHT-Sensoren:
- Library einbinden:
- Arduino Mega Pin definieren, der mit dem DHT-Sensor verbunden ist:
- Sensortyp definieren: DHT11 oder DHT22 (Dies ist die unterschiedliche Codezeile)
oder
- DHT-Objekt deklarieren:
- Sensor in Ihrer setup() Funktion initialisieren:
- Feuchtigkeit auslesen (gibt Prozentsatz als float zurück):
- Temperatur in Celsius auslesen:
- Temperatur in Fahrenheit auslesen:
Profi-Tipp: Überprüfen Sie immer, ob Ihre Messwerte gültig sind, indem Sie die isnan() Funktion verwenden, um Sensorfehler oder Verbindungsprobleme zu erkennen. Das verhindert, dass Ihr Projekt verwirrende Fehlerwerte anzeigt!
Arduino Mega Code - DHT11
Arduino Mega Code - DHT22
Wenn Sie die beiden obigen Code-Beispiele vergleichen, werden Sie feststellen, dass sich nur eine Zeile unterscheidet (Zeile 11) – die Sensorttyp-Definition! Das zeigt, wie vielseitig und konsistent die DHT-Sensorfamilie für Arduino Mega Projekte ist.
Kurze Schritte
Neu bei Arduino Mega? Beginnen Sie mit unserem Arduino Mega Getting Started Leitfaden, um zuerst die Grundlagen zu lernen!
- Hardware verbinden: Verkabeln Sie Ihren DHT-Sensor mit Ihrem Arduino Mega entsprechend den obigen Diagrammen. Lassen Sie sich bei diesem Schritt Zeit – solide Verbindungen sind entscheidend für zuverlässige Messungen, und eine Doppelüberprüfung jetzt spart später Fehlerbehebungszeit.
- Arduino IDE einrichten: Verbinden Sie Ihr Arduino Mega über USB-Kabel mit Ihrem PC und öffnen Sie die Arduino IDE. Wählen Sie das richtige Board (Arduino Mega) und den Port aus dem Tools-Menü. Wenn Sie sich nicht sicher sind, welcher Port, trennen Sie das Arduino Mega und verbinden Sie es erneut, um zu sehen, welcher Port erscheint.
- Erforderliche Libraries installieren: Navigieren Sie zum Libraries-Symbol in der linken Leiste der Arduino IDE (es sieht aus wie ein Bücherstapel). Hier werden wir die DHT-Sensor-Library hinzufügen, die die Programmierung so viel einfacher macht.
- Nach DHT-Library suchen: Suchen Sie nach "DHT" im Library-Manager und finden Sie dann die DHT-Sensor-Library von Adafruit. Dies ist die beliebteste und zuverlässigste Library für DHT-Sensoren, der Maker weltweit vertrauen.
- Library installieren: Klicken Sie auf den Install-Button, um die DHT-Library zu installieren. Sie bauen Ihr Arduino Mega Toolkit mit jeder Library auf, die Sie hinzufügen!
- Abhängigkeiten installieren: Sie werden aufgefordert, zusätzliche Library-Abhängigkeiten zu installieren (wie die Adafruit Unified Sensor Library). Klicken Sie auf Install All, um alles zu bekommen, was Sie brauchen – diese unterstützenden Libraries arbeiten hinter den Kulissen, um die Sensorkommunikation reibungslos und zuverlässig zu machen.
- Code laden: Kopieren Sie das Code-Beispiel entsprechend Ihrem Sensortyp (DHT11 oder DHT22) und fügen Sie es in einen neuen Arduino IDE Sketch ein. Zögern Sie nicht, den Code zu modifizieren, während Sie lernen – Experimentieren ist der Weg, wie Sie kompetent werden!
- Hochladen und testen: Klicken Sie auf den Upload-Button in der Arduino IDE, um Ihren Code auf das Arduino zu übertragen. Achten Sie auf die "Done uploading" Nachricht, die bestätigt, dass alles erfolgreich übertragen wurde.
- Sensor testen: Versuchen Sie, die Umgebung um Ihren Sensor zu verändern – hauchen Sie ihn sanft an, um Feuchtigkeit und Wärme hinzuzufügen, oder platzieren Sie ihn in der Nähe einer kühlen Oberfläche. Sie sollten sehen, wie sich die Messwerte ändern und bestätigen, dass Ihr Sensor perfekt funktioniert.
- Ergebnisse überwachen: Öffnen Sie den Serial Monitor (Tools > Serial Monitor), um Ihre Temperatur- und Feuchtigkeitsmessungen in Echtzeit zu sehen. Fast geschafft – Sie überwachen jetzt erfolgreich Umgebungsbedingungen!
Profi-Tipp: Halten Sie den Serial Monitor offen, während Sie verschiedene Umgebungsbedingungen um Ihren Sensor testen. Es ist faszinierend zu sehen, wie schnell und genau diese Sensoren auf Änderungen in Temperatur und Feuchtigkeit reagieren!
Anwendungsideen: Jetzt, da Sie die Grundlagen der Arduino Mega Temperatur- und Feuchtigkeitsmessung beherrschen, sind Ihrer Kreativität keine Grenzen gesetzt! Hier sind einige inspirierende Projektideen für den Einstieg: Sie könnten einen intelligenten Heimklimamonitor erstellen, der Sie warnt, wenn Räume zu feucht werden, eine automatisierte Gewächshaussteuerung bauen, die perfekte Wachstumsbedingungen aufrechterhält, eine Wetterstation einrichten, die Daten über die Zeit protokolliert, eine Badezimmer-Lüftungssteuerung entwickeln, die automatisch einschaltet, wenn die Feuchtigkeit steigt, einen Weinkeller-Monitor für optimale Lagerbedingungen erstellen oder sogar ein intelligentes Terrarium bauen, das perfekte Bedingungen für Ihre Pflanzen aufrechterhält. Was werden Sie zuerst bauen?
Diese Sensoren sind auch perfekt für IoT-Projekte – stellen Sie sich vor, Ihre Umgebungsdaten in die Cloud zu senden für Fernüberwachung oder Integration mit Hausautomationssystemen zu erstellen für intelligente Klimasteuerung. Die Möglichkeiten sind endlos, wenn Sie zuverlässige Sensordaten mit kreativer Programmierung kombinieren!
Fordern Sie sich selbst heraus: Bereit, Ihre Arduino Mega Temperatur- und Feuchtigkeitsmess-Fähigkeiten auf die nächste Stufe zu heben? Probieren Sie diese spannenden Herausforderungen, um Ihr Wissen zu erweitern:
Einfaches Level: Beginnen Sie mit einfachen Modifikationen, um Ihr Vertrauen aufzubauen: Ändern Sie das Ausleseintervall durch Anpassung der Verzögerungszeit, fügen Sie LED-Indikatoren hinzu, die aufleuchten, wenn Temperatur oder Feuchtigkeit bestimmte Schwellenwerte überschreiten, oder modifizieren Sie den Code, um nur Fahrenheit-Temperaturen anzuzeigen. Diese kleinen Änderungen helfen Ihnen zu verstehen, wie der Code funktioniert!
Mittleres Level: Kombinieren Sie Konzepte und fügen Sie neue Funktionen hinzu: Fügen Sie ein LCD-Display hinzu, um Messwerte ohne Computer anzuzeigen, erstellen Sie einen Datenlogger, der Messungen über die Zeit auf einer SD-Karte speichert, bauen Sie ein einfaches Alarmsystem, das summt, wenn Bedingungen außerhalb Ihrer festgelegten Bereiche gehen, oder fügen Sie Drucktasten hinzu, um manuell Messungen auszulösen und durch verschiedene Anzeigemodi zu wechseln.
Fortgeschrittenes Level: Erstellen Sie etwas völlig Neues und Beeindruckendes: Bauen Sie eine komplette Wetterstation mit mehreren Sensoren und Webkonnektivität, entwerfen Sie ein automatisiertes Lüftungssystem, das auf Feuchtigkeitsniveaus reagiert, erstellen Sie ein Gewächhaus-Automationssystem mit temperaturgesteuerter Heizung und feuchtigkeitsgesteuerter Bewässerung, oder entwickeln Sie eine Smart-Home-Integration, die mit anderen Arduino Mega Geräten in Ihrem ganzen Haus kommuniziert.
Beginnen Sie mit den einfachen Herausforderungen und arbeiten Sie sich nach oben – machen Sie sich keine Sorgen, wenn Sie stecken bleiben, genau so lernen und wachsen wir als Maker! Jede abgeschlossene Herausforderung macht Sie selbstbewusster und kreativer mit Ihren Arduino Mega Projekten.
