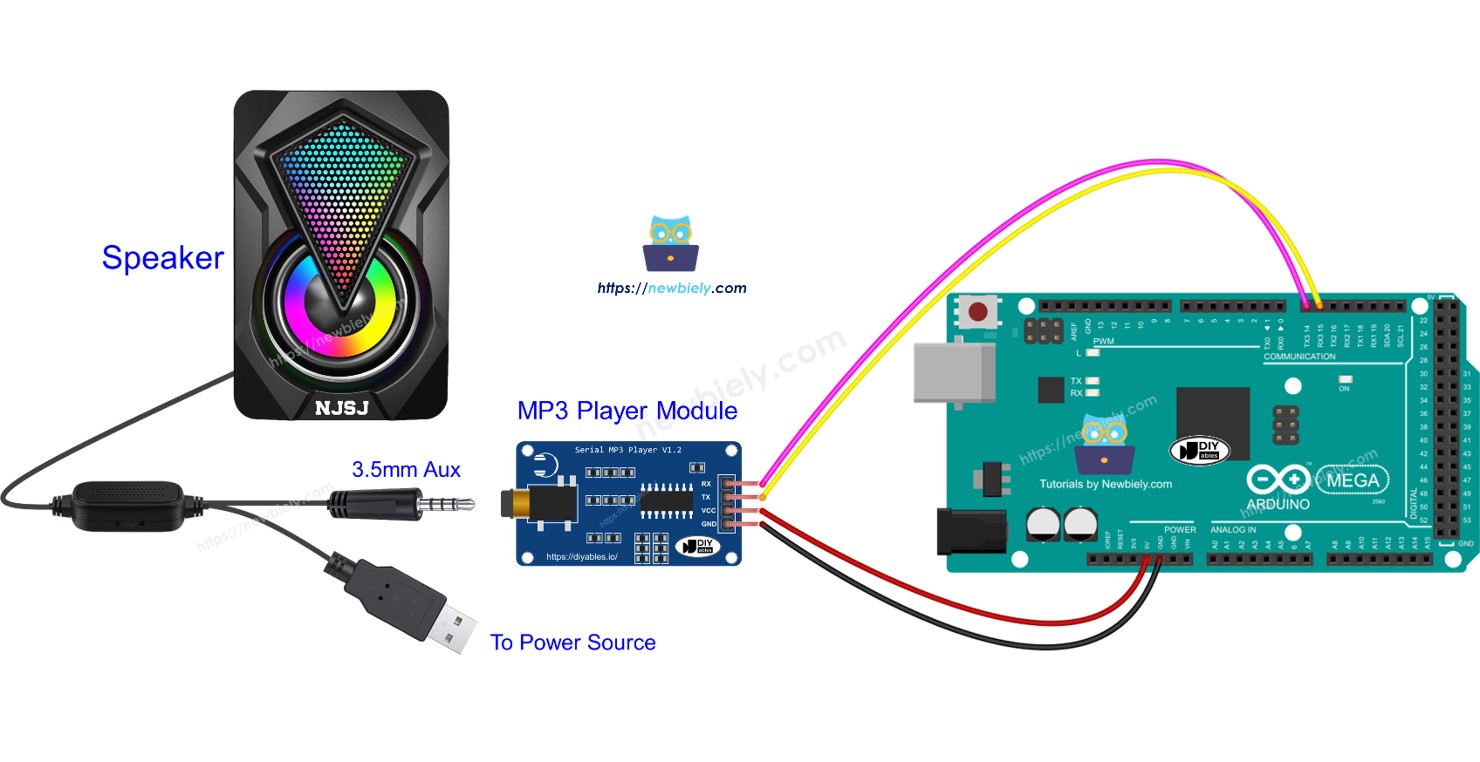

Arduino Mega - MP3 Player
Willkommen zu diesem umfassenden Arduino Mega MP3 Player Tutorial! In dieser detaillierten Anleitung entdecken Sie, wie Sie einen voll funktionsfähigen MP3 Player mit einem Arduino Mega, einem seriellen MP3 Player Modul, einer Micro SD Karte und einem Lautsprecher bauen. Verwandeln Sie Ihren Arduino in ein komplettes Audio-Wiedergabesystem, das Musik, Soundeffekte, Sprachaufnahmen und Audio-Benachrichtigungen abspielen kann!
Der Bau eines Arduino Mega MP3 Players eröffnet aufregende Möglichkeiten über die einfache Musikwiedergabe hinaus. Dieses vielseitige Audio-System kann als Grundlage für interaktive Museumsausstellungen, Lernwerkzeuge mit Audio-Feedback, Smart Home Sprachansagen, Türklingeln mit benutzerdefinierten Klängen, Alarmanlagen mit gesprochenen Warnungen, Hörbuch-Player, Ambiente-Klang-Generatoren und automatisierte Audio-Guides dienen. Die Kombination aus Arduinos Programmierbarkeit mit MP3-Wiedergabe schafft endlose kreative Möglichkeiten!
In diesem Arduino Mega MP3 Player Tutorial erkunden wir alles, was Sie für die Beherrschung der Audio-Wiedergabe benötigen:
- Das serielle MP3 Player Modul verstehen und wie es MP3-Dateien in Audio-Signale dekodiert
- Ihre Micro SD Karte vorbereiten mit korrekt formatierten und nummerierten MP3-Dateien
- Verkabelungsverbindungen zwischen Arduino Mega, MP3 Modul und Lautsprecher
- UART serielle Kommunikation zwischen Arduino und dem MP3 Modul
- Grundlegende Wiedergabekontrolle - automatisches Abspielen von Liedern beim Start
- Interaktive Steuerung - Hinzufügen von Play-, Pause-, Vor- und Zurück-Tasten
- Lautstärkeregelung - programmgesteuerte Anpassung der Audio-Pegel
- Dateiverwaltung - Organisieren und Zugreifen auf mehrere Audio-Dateien
- Erweiterte Funktionen - Hinzufügen von Potentiometern, IR-Fernbedienungen und RFID-Steuerung
Wie das System funktioniert:
Das MP3 Player Modul fungiert als dedizierter Audio-Decoder-Chip. Es liest MP3-Dateien von der Micro SD Karte, dekodiert die komprimierten Audio-Daten, wandelt sie in analoge Audio-Signale um und gibt sie über seinen 3,5mm Audio-Anschluss aus. Der Arduino Mega sendet serielle Befehle (über TX/RX-Pins), um die Wiedergabe zu steuern - er teilt dem Modul mit, welche Datei abgespielt, wann pausiert, Titel übersprungen oder die Lautstärke angepasst werden soll. Diese Arbeitsteilung ermöglicht es dem Arduino, sich auf die Benutzeroberfläche und Steuerungslogik zu konzentrieren, während das MP3 Modul die komplexe Audio-Dekodierung übernimmt.
Dieses Arduino Mega MP3 Player Projekt ist perfekt für Maker aller Erfahrungsstufen! Egal ob Sie Ihr erstes Audio-Projekt bauen oder eine ausgeklügelte interaktive Installation erstellen, dieses Tutorial bietet die Grundlage, die Sie benötigen.
Benötigte Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables Sensor-Kit (30 Sensoren/Displays) | |
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Über das serielle MP3 Player Modul und Lautsprecher
Das serielle MP3 Player Modul ist eine kompakte, All-in-One Audio-Decoder-Platine, die das Hinzufügen von MP3-Wiedergabe zu Arduino-Projekten vereinfacht. Diese Module (häufig basierend auf Chips wie YX5200, JQ6500 oder DFPlayer Mini) kombinieren einen MP3-Decoder, Micro SD Kartenleser, Audio-Verstärker und serielle Kommunikationsschnittstelle in einem einzigen Paket.
Hauptmerkmale:
- MP3-Dekodierung: Hardware-Dekodierung von MP3- und manchmal WAV-Audio-Dateien
- Micro SD Karten-Unterstützung: Liest Audio-Dateien von Micro SD Karten (typischerweise bis 32GB)
- UART-Kommunikation: Einfache serielle Befehle steuern alle Wiedergabefunktionen
- Eingebauter Verstärker: Kann kleine Lautsprecher antreiben (typischerweise 3W Ausgang)
- 3,5mm Audio-Anschluss: Standard Aux-Ausgang zum Anschließen von Lautsprechern oder Kopfhörern
- Mehrere Audio-Formate: Viele Module unterstützen MP3-, WAV- und WMA-Formate
- Ordner-Navigation: Organisieren Sie Lieder in Ordnern für einfachere Verwaltung
- EQ-Einstellungen: Einige Module bieten eingebaute Equalizer-Voreinstellungen
Wie das Modul funktioniert:
Wenn der Arduino einen seriellen Befehl sendet (z.B. "spiele Titel 3"), führt das MP3 Modul folgende Schritte aus:
- Liest die angegebene MP3-Datei von der Micro SD Karte
- Dekodiert die komprimierten MP3-Daten mit seinem dedizierten Decoder-Chip
- Wandelt das digitale Audio über seinen eingebauten DAC in ein analoges Signal um
- Verstärkt das Signal durch den integrierten Verstärker
- Gibt das Audio über den 3,5mm Anschluss an den angeschlossenen Lautsprecher aus
Diese hardware-basierte Dekodierung ist entscheidend, da der Arduino Mega nicht genug Verarbeitungsleistung hat, um MP3-Dateien in Software zu dekodieren. Das Modul übernimmt die gesamte komplexe Audio-Verarbeitung, während der Arduino einfach einfache serielle Befehle sendet.
Serielles MP3 Player Modul Pinout
Das serielle MP3 Player Modul verfügt über drei Verbindungsschnittstellen, die jeweils einen spezifischen Zweck im Audio-Wiedergabesystem erfüllen:
1. Arduino-Verbindung - UART Serial Interface (4 Pins):
- RX Pin (Receive): Empfängt serielle Daten VOM Arduino. Verbinden Sie diesen mit dem TX-Pin des Arduino Mega. Dieser Pin empfängt Befehle wie "play", "pause", "next track" usw. Sie können Hardware Serial (Serial1, Serial2, Serial3 am Mega) oder Software Serial verwenden.
- TX Pin (Transmit): Sendet serielle Daten ZUM Arduino. Verbinden Sie diesen mit dem RX-Pin des Arduino Mega. Dieser Pin sendet Statusinformationen zurück an den Arduino (wie aktuell gespielter Titel, Wiedergabe beendet, usw.). Optional bei einfachen Anwendungen.
- VCC Pin: Stromversorgungseingang. Mit dem 5V-Pin des Arduino Mega verbinden. Das Modul benötigt typischerweise 20-50mA während der Wiedergabe, mehr bei lauten Passagen.
- GND Pin: Masse-Referenz. Mit dem GND-Pin des Arduino Mega verbinden, um den Stromkreis zu schließen und eine gemeinsame Masse herzustellen.
UART Serielle Kommunikation:
Das Modul verwendet UART (Universal Asynchronous Receiver-Transmitter) Kommunikation mit 9600 Baud. Befehle werden als spezifische Byte-Sequenzen gesendet. Um beispielsweise Titel 1 abzuspielen, sendet der Arduino: 0x7E 0xFF 0x06 0x03 0x00 0x00 0x01 0xEF. Glücklicherweise übernehmen Arduino-Bibliotheken (wie DFRobotDFPlayerMini) diese komplexen Befehlsstrukturen für Sie!
2. Lautsprecher-Verbindung - 3,5mm Audio-Anschluss:
- 3,5mm Buchse Aux-Anschluss: Standard Audio-Ausgangsanschluss. Schließen Sie jeden Lautsprecher oder Kopfhörer mit einem 3,5mm Stecker an. Das Modul gibt Line-Pegel oder verstärktes Audio aus, je nach spezifischem Modell.
3. Micro SD Karten-Verbindung - Kartensteckplatz:
- Micro SD Kartensteckplatz: Befindet sich auf der Rückseite des Moduls. Setzen Sie Ihre Micro SD Karte hier ein (formatiert als FAT32 mit MP3-Dateien). Die Karte sollte hörbar einrasten. Die meisten Module unterstützen Karten bis 32GB.
Arduino Mega Hardware Serial Optionen:
Der Arduino Mega hat 4 Hardware-UART-Serial-Ports:
- Serial (Pins 0/1) - Für USB-Kommunikation verwendet, vermeiden Sie diese für das MP3 Modul
- Serial1 (Pins 19/18) - TX1=19, RX1=18
- Serial2 (Pins 17/16) - TX2=17, RX2=16
- Serial3 (Pins 15/14) - TX3=15, RX3=14
Hardware Serial wird gegenüber Software Serial für zuverlässigere Kommunikation empfohlen!
Lautsprecher Pinout
Die meisten aktiven (verstärkten) Lautsprecher, die für MP3 Player entwickelt wurden, haben zwei wesentliche Verbindungen:
1. Audio-Eingangsverbindung:
- 3,5mm AUX Stecker: Dieser Standard-Audio-Anschluss wird in die 3,5mm Buchse des MP3 Moduls gesteckt. Die Verbindung überträgt das Stereo-Audio-Signal (linker Kanal, rechter Kanal und Masse). Dies ist derselbe Verbindungstyp, der für Kopfhörer und Computer-Lautsprecher verwendet wird.
2. Stromversorgung:
Aktive Lautsprecher benötigen ihre eigene Stromquelle, da der Ausgang des MP3 Moduls typischerweise nicht stark genug ist, um Lautsprecherspulen direkt anzutreiben. Häufige Stromversorgungsoptionen:
- USB-Stromversorgung (5V): Viele moderne portable Lautsprecher verwenden USB-Strom. Kann von einer USB-Powerbank, einem Wandadapter oder sogar dem USB-Port des Computers versorgt werden (wenn der Strom ausreicht).
- AC Adapter (5V/12V): Einige größere Lautsprecher verwenden Wandadapter, die an das Stromnetz angeschlossen werden. Prüfen Sie die Spannungsangabe (typischerweise 5V, 9V oder 12V).
- Batteriestrom: Portable Bluetooth-Lautsprecher können durch Anschluss an den Aux-Eingang zweckentfremdet werden.
- Dedizierte Stromversorgung: Für permanente Installationen verwenden Sie ein reguliertes 5V-Netzteil.
Lautsprecher-Auswahl Tipps:
- Impedanz: Suchen Sie nach 4-8 Ohm Lautsprechern für beste Kompatibilität
- Leistungsrating: 3W-5W Lautsprecher funktionieren gut mit den meisten MP3 Modulen
- Aktiv vs Passiv: Aktive (verstärkte) Lautsprecher werden empfohlen, da sie eingebaute Verstärker haben
- Größe: Größere Lautsprecher bieten bessere Bass-Wiedergabe und Lautstärke
- Qualität: Bessere Lautsprecher verbessern die Audio-Qualität Ihres MP3 Players erheblich
Alternative: Passive Lautsprecher
Bei Verwendung passiver Lautsprecher (ohne eingebauten Verstärker) müssen Sie ein externes Verstärkermodul zwischen MP3 Player und Lautsprecher hinzufügen, wie zum Beispiel eine PAM8403- oder LM386-Verstärkerplatine.
Funktionsweise
Lassen Sie uns den kompletten Arbeitsablauf des Arduino Mega MP3 Player Systems aufschlüsseln, von der Dateivorbereitung bis zur Audio-Wiedergabe über Ihren Lautsprecher.
System-Vorbereitungsschritte
Schritt 1: Micro SD Karte vorbereiten
- Karte formatieren: Formatieren Sie Ihre Micro SD Karte als FAT32 (erforderlich für die meisten MP3 Module). Verwenden Sie das Datenträger-Formatierungstool Ihres Computers.
- MP3-Dateien organisieren: Kopieren Sie Ihre MP3-Dateien in das Stammverzeichnis der SD Karte. Das MP3 Modul weist jeder Datei eine Nummer basierend auf der Reihenfolge zu, in der sie gespeichert sind:
- Erste Datei: Track 0001 oder Track 1 (je nach Modul)
- Zweite Datei: Track 0002 oder Track 2
- Dritte Datei: Track 0003 oder Track 3
- Und so weiter...
- 001_song_name.mp3
- 002_song_name.mp3
- 003_song_name.mp3
Dies macht es einfacher zu wissen, welche Nummer zu welchem Lied gehört.
- Ordner erstellen (Erweitert): Einige Module unterstützen Ordner-Organisation:
- Ordner "01" mit Liedern 001.mp3, 002.mp3, usw.
- Ordner "02" mit weiteren Liedern
- Zugriff auf Dateien über Ordner- und Titelnummer
- Setzen Sie die vorbereitete Micro SD Karte in den Kartensteckplatz des MP3 Player Moduls ein (Rückseite des Moduls)
- Verbinden Sie das MP3 Player Modul mit dem Arduino Mega über Jumper-Kabel (RX, TX, VCC, GND)
- Verbinden Sie den Lautsprecher mit dem 3,5mm Audio-Anschluss des MP3 Moduls
- Verbinden Sie den Lautsprecher mit seiner Stromquelle (USB, Wandadapter oder Batterie)
- Play: Wiedergabe des aktuellen Titels starten oder aus Pause fortsetzen
- Stop: Wiedergabe komplett stoppen
- Pause: Wiedergabe vorübergehend pausieren (kann fortgesetzt werden)
- Next: Zum nächsten Titel in der Sequenz springen
- Previous: Zum vorherigen Titel zurückgehen
- Spezifischen Titel abspielen: Titel Nummer N abspielen (z.B. Titel 5)
- Lautstärke Hoch/Runter: Lautstärkepegel erhöhen oder verringern
- Lautstärke einstellen: Lautstärke auf spezifischen Pegel setzen (typischerweise 0-30)
- Status abfragen: Modul nach aktuellem Status fragen (spielt, gestoppt, usw.)
- Titel-Anzahl abrufen: Fragen, wie viele Dateien auf der SD Karte sind
- Arduino sendet Befehl: Arduino überträgt serielle Befehlsbytes über TX-Pin zum RX-Pin des Moduls
- Modul empfängt Befehl: MP3 Moduls Mikrocontroller empfängt und interpretiert den Befehl
- Dateizugriff: Modul greift auf die Micro SD Karte zu und lokalisiert die angeforderte MP3-Datei
- MP3-Dekodierung: Dedizierter Decoder-Chip liest und dekomprimiert die MP3-Daten
- Digital-zu-Analog-Wandlung: Dekodiertes digitales Audio wird in analoge Spannungssignale umgewandelt
- Verstärkung: Eingebauter Verstärker verstärkt das Signal, um Lautsprecher anzutreiben
- Audio-Ausgang: Verstärktes Audio-Signal wird über den 3,5mm Anschluss zum Lautsprecher gesendet
- Klangerzeugung: Lautsprecher-Elektromagnet lässt die Lautsprechermembran vibrieren und erzeugt hörbaren Klang
- Wann ein Titel zu Ende gespielt wurde
- Aktuelle Titelnummer
- Aktueller Lautstärkepegel
- Ob die SD Karte korrekt eingesetzt ist
- Ob Fehler aufgetreten sind
Schritt 2: Physischer Aufbau
Kommunikationsprotokoll
Der Arduino Mega kommuniziert mit dem MP3 Modul über UART-Serienbefehle. Jeder Befehl besteht aus einer spezifischen Byte-Sequenz, die dem Modul mitteilt, was zu tun ist.
Häufig unterstützte Befehle:
Audio-Wiedergabeprozess
Wenn Sie dem Modul befehlen, einen Titel abzuspielen, passiert folgendes im Hintergrund:
Status-Feedback (Optional):
Das MP3 Modul kann Statusinformationen über seinen TX-Pin (verbunden mit Arduinos RX-Pin) an den Arduino zurücksenden. Dies ermöglicht dem Arduino zu wissen:
Diese bidirektionale Kommunikation ermöglicht die Erstellung ausgeklügelter Audio-Schnittstellen mit Feedback und Status-Anzeigen!

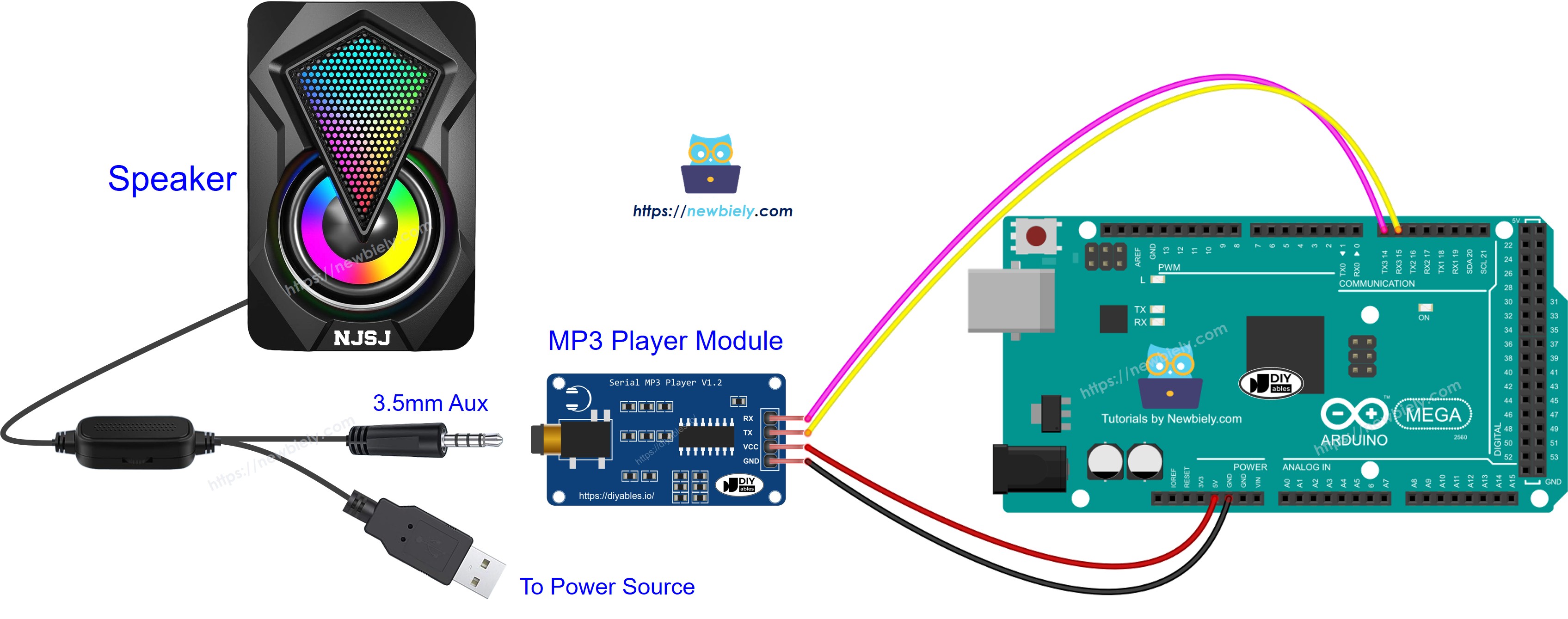

Schaltplan
Die Verkabelung für den Arduino Mega MP3 Player ist unkompliziert und erfordert nur 4 Verbindungen zwischen Arduino und MP3 Modul, plus den Audio-Ausgang zum Lautsprecher.
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
Verbindungsübersicht:
| MP3 Modul Pin | Arduino Mega Pin | Zweck |
|---|---|---|
| VCC | 5V | Stromversorgung |
| GND | GND | Masse-Referenz |
| RX | TX1 (Pin 18) | Arduino sendet Befehle an Modul |
| TX | RX1 (Pin 19) | Modul sendet Status an Arduino (optional) |
Lautsprecher-Verbindungen:
- MP3 Modul 3,5mm Anschluss → Lautsprecher 3,5mm Aux-Eingang
- Lautsprecher-Stromversorgung → USB Powerbank oder Wandadapter
Verkabelungshinweise:
- Serial Port Auswahl: Dieses Diagramm verwendet Serial1 (Pins 18/19). Sie können Serial2 (16/17) oder Serial3 (14/15) verwenden, falls für Ihr Projekt erforderlich.
- TX/RX Überkreuzung: Denken Sie daran, dass TX an einem Gerät mit RX am anderen Gerät verbunden wird. Dies ermöglicht Datenfluss: Arduino TX → Modul RX (Befehle) und Modul TX → Arduino RX (Status).
- Stromversorgungsüberlegungen: Das MP3 Modul benötigt etwa 20-50mA während der Wiedergabe. Der 5V-Pin des Arduino kann diesen Strom problemlos liefern.
- Optionale TX-Verbindung: Wenn Sie nur Befehle senden müssen (play, stop, volume) und kein Status-Feedback benötigen, können Sie die Verbindung des TX-Pins des Moduls überspringen. Verbinden Sie nur RX, VCC und GND.
- Masse ist kritisch: Stellen Sie immer eine solide GND-Verbindung zwischen Arduino und MP3 Modul sicher. Schlechte Masseverbindungen verursachen Rauschen, Verzerrungen oder Kommunikationsfehler.
Micro SD Karte:
Setzen Sie Ihre vorbereitete Micro SD Karte (FAT32-formatiert mit MP3-Dateien) in den Kartensteckplatz auf der Rückseite des MP3 Moduls ein, bevor Sie einschalten.
Arduino Mega Code - Musik abspielen
Der folgende Code beginnt mit der Wiedergabe des ersten Lieds, das auf der Micro SD Karte gespeichert ist.
Schnelle Schritte
Befolgen Sie diese Schritte Schritt für Schritt.
- Verbinden Sie die Teile wie im Diagramm gezeigt.
- Verbinden Sie den Arduino Mega mit Ihrem Computer über ein USB-Kabel.
- Öffnen Sie die Arduino IDE auf Ihrem Computer.
- Wählen Sie die richtige Platine (Arduino Mega) und den richtigen COM-Port.
- Befolgen Sie die Schritte im Abschnitt Funktionsweise.
- Kopieren Sie den bereitgestellten Code und fügen Sie ihn in die Arduino IDE ein.
- Klicken Sie auf die Upload-Schaltfläche in der Arduino IDE, um den Code an den Arduino Mega zu senden.
- Haben Sie Spaß beim Musikmachen.
Arduino Mega Code - Musik abspielen mit Steuerungstasten
Der folgende Code ist eine bessere Version des alten Codes. Er hat vier Tasten, mit denen Sie den MP3 Player steuern können.

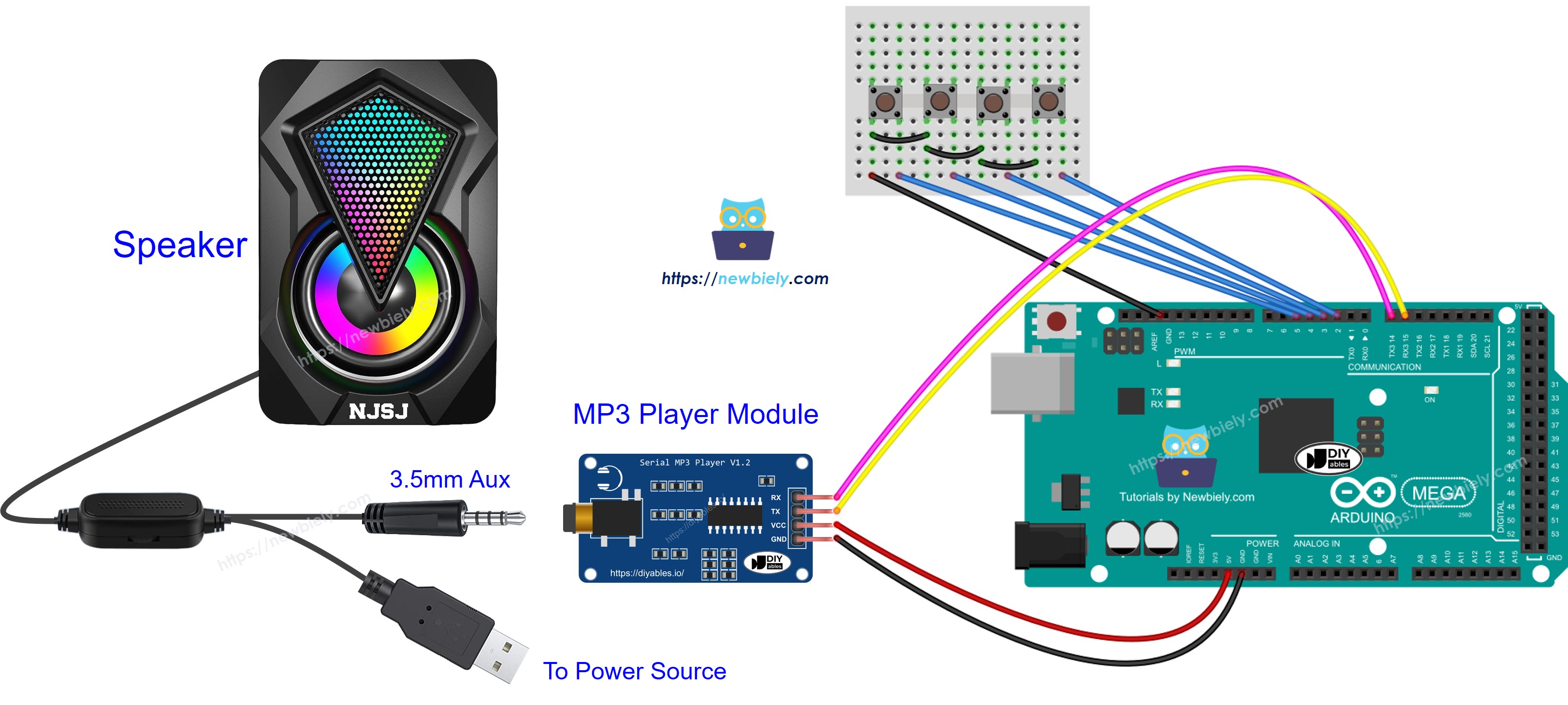

Die Verkabelung für den erwähnten Code:
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
Jetzt können Sie die Projekte ändern, um weitere Funktionen hinzuzufügen, zum Beispiel:
- Fügen Sie einen Lautstärkeregler hinzu, um den Klangpegel zu ändern. Siehe das Arduino Mega Potentiometer Tutorial.
- Fügen Sie eine IR-Fernbedienung zur Steuerung hinzu. Befolgen Sie das Arduino Mega IR Remote Controller Tutorial.
- Fügen Sie einen RFID-Reader und eine Karte hinzu, um einen RFID MP3 Player zu erstellen. Weitere Details finden Sie im Arduino Mega RFID Tutorial.
