Arduino Mega - WS2812B LED Strip
Bereit, beeindruckende Lichtdisplays mit Ihrem Arduino zu erstellen? Sie sind hier genau richtig! Dieses WS2812B LED Strip Tutorial führt Sie durch alles, was Sie wissen müssen, um fantastische RGB-Beleuchtungsprojekte zu erstellen, die auf jeden Ihrer Befehle reagieren.
WS2812B RGB LED Strips sind absolut unglaublich für Arduino Mega Projekte - stellen Sie sich vor, die komplette Kontrolle über dutzende farbige LEDs mit nur einem einzigen Arduino Mega Pin zu haben! Ob Sie davon träumen, stimmungsvolle Raumbeleuchtung zu schaffen, eine faszinierende Kunstinstallation zu bauen oder dynamische Effekte zu Ihrem nächsten Projekt hinzuzufügen - dieser Leitfaden bringt Sie Schritt für Schritt ans Ziel.
In diesem umfassenden Tutorial erkunden wir, wie Ihr Arduino Mega jeden Aspekt eines WS2812B LED Strips steuern kann. Sie lernen, die Farbe jeder einzelnen LED zu ändern, Helligkeitsstufen anzupassen und sanfte Animationen zu erstellen, die jeden beeindrucken werden, der sie sieht. Stellen Sie es sich vor wie einen programmierbaren Regenbogen in Ihren Fingerspitzen - jede LED kann jede gewünschte Farbe anzeigen, genau dann, wenn Sie es möchten.
Was dieses Tutorial besonders macht, ist, wie wir alles in leicht verständliche Teile aufteilen. Keine Sorge, wenn Sie neu im Umgang mit LED Strips oder Arduino Mega Programmierung sind - am Ende dieses Leitfadens werden Sie das Vertrauen und Wissen haben, Ihre eigenen benutzerdefinierten Lichteffekte zu erstellen. Die Möglichkeiten sind wirklich endlos: Feiertagsdekorationen, die zur Musik tanzen, Gaming-Setups mit reaktiver Beleuchtung oder sogar tragbare Technikprojekte, die die Nacht erleuchten!
Hardware Erforderlich
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables Sensor-Kit (30 Sensoren/Displays) | |
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Über WS2812B RGB LED Strip
Der WS2812B RGB LED Strip ist ein fantastischer adressierbarer LED Strip, der Ihnen unglaubliche Kontrolle über einzelne LEDs bei minimaler Verkabelungskomplexität bietet. Stellen Sie es sich vor wie eine Kette intelligenter Glühbirnen - jede LED enthält ihren eigenen winzigen Controller-Chip, der Farbbefehle unabhängig empfangen und verarbeiten kann. Das bedeutet, Sie können Regenbogenmuster, nachlaufende Effekte oder sogar einfache Animationen von einem einzigen Arduino Mega Pin aus erstellen!
Was WS2812B Strips bei Bastlern so beliebt macht, ist ihre "adressierbare" Eigenschaft. Anders als bei traditionellen LED Strips, bei denen alle LEDs dieselbe Farbe zeigen, kann jede LED (genannt "Pixel") auf einem WS2812B Strip eine völlig andere Farbe und Helligkeitsstufe anzeigen. Der Strip verwendet ein cleveres Daisy-Chain-Kommunikationsprotokoll, bei dem Ihr Arduino Mega Daten an die erste LED sendet, die dann Informationen an die nächste LED weitergibt, und so weiter entlang der Kette.
Diese Strips sind unglaublich vielseitig und kommen in verschiedenen Dichten - von 30 LEDs pro Meter für subtile Akzentbeleuchtung bis zu 144 LEDs pro Meter für dichte, sanfte Farbverläufe. Die einzelnen LEDs können über 16 Millionen verschiedene Farben darstellen, indem sie rotes, grünes und blaues Licht in verschiedenen Intensitäten kombinieren. Sie arbeiten mit 5V DC und jede LED kann bis zu 60mA verbrauchen, wenn sie helles Weiß anzeigt, weshalb wir für längere Strips das externe Netzteil benötigen.
Die Schönheit beim Arbeiten mit WS2812B Strips liegt in ihrer Einfachheit - trotz der komplexen Effekte, die sie erzeugen können, benötigen sie nur drei Verbindungen: Stromversorgung, Masse und eine einzige Datenleitung zu Ihrem Arduino. Das macht sie perfekt für Anfänger, die beeindruckende Ergebnisse wollen, ohne von komplizierten Schaltplänen überwältigt zu werden.
Pinout
Schauen wir uns das Pinout an - keine Sorge, es ist einfacher als es aussieht! Das Verstehen dieser drei Verbindungen ist der Schlüssel, um Ihren LED Strip reibungslos zum Laufen zu bringen, und sobald Sie sehen, wie unkompliziert es ist, werden Sie sich fragen, warum Sie sich je Sorgen gemacht haben.
Der WS2812B RGB LED Strip hat drei Pins:
- GND Pin: Dies ist der Masseanschluss-Pin. Verbinden Sie diesen mit GND (0V) an Ihrem Netzteil und Arduino Mega, um den Stromkreis zu schließen - stellen Sie es sich als Rückweg für die Elektrizität vor.
- VCC Pin: Dies ist der Stromeingangs-Pin. Verbinden Sie diesen mit dem positiven Terminal Ihres 5V externen Netzteils. Dies liefert die Energie, die benötigt wird, um all diese farbigen LEDs zum Leuchten zu bringen.
- Din Pin: Dies ist der Dateneingangs-Pin, der Steuersignale von Ihrem Arduino empfängt. Dieser einzelne Pin trägt alle Farb- und Timing-Informationen für jede LED auf Ihrem gesamten Strip - ziemlich erstaunlich, wenn man darüber nachdenkt!
Die Verbindungslogik ist wunderschön einfach: Ihr Arduino Mega sendet digitale Farbdaten durch den Din Pin, während das externe Netzteil die elektrische Energie durch VCC und GND bereitstellt. Jede LED liest die für sie bestimmten Daten, zeigt diese Farbe an und gibt die verbleibenden Daten an die nächste LED in der Kette weiter.
Ein häufiger Anfängerfehler ist der Versuch, den Strip direkt vom 5V Pin des Arduino zu versorgen - das funktioniert bei sehr kurzen Strips mit nur wenigen LEDs, aber längere Strips benötigen mehr Strom, als Ihr Arduino Mega sicher liefern kann. Deshalb verwenden wir ein externes Netzteil für zuverlässige, helle Lichteffekte.
※ Notiz:
Die Reihenfolge der Pins kann zwischen Herstellern variieren. Verwenden Sie IMMER die auf dem LED Strip aufgedruckten Beschriftungen.

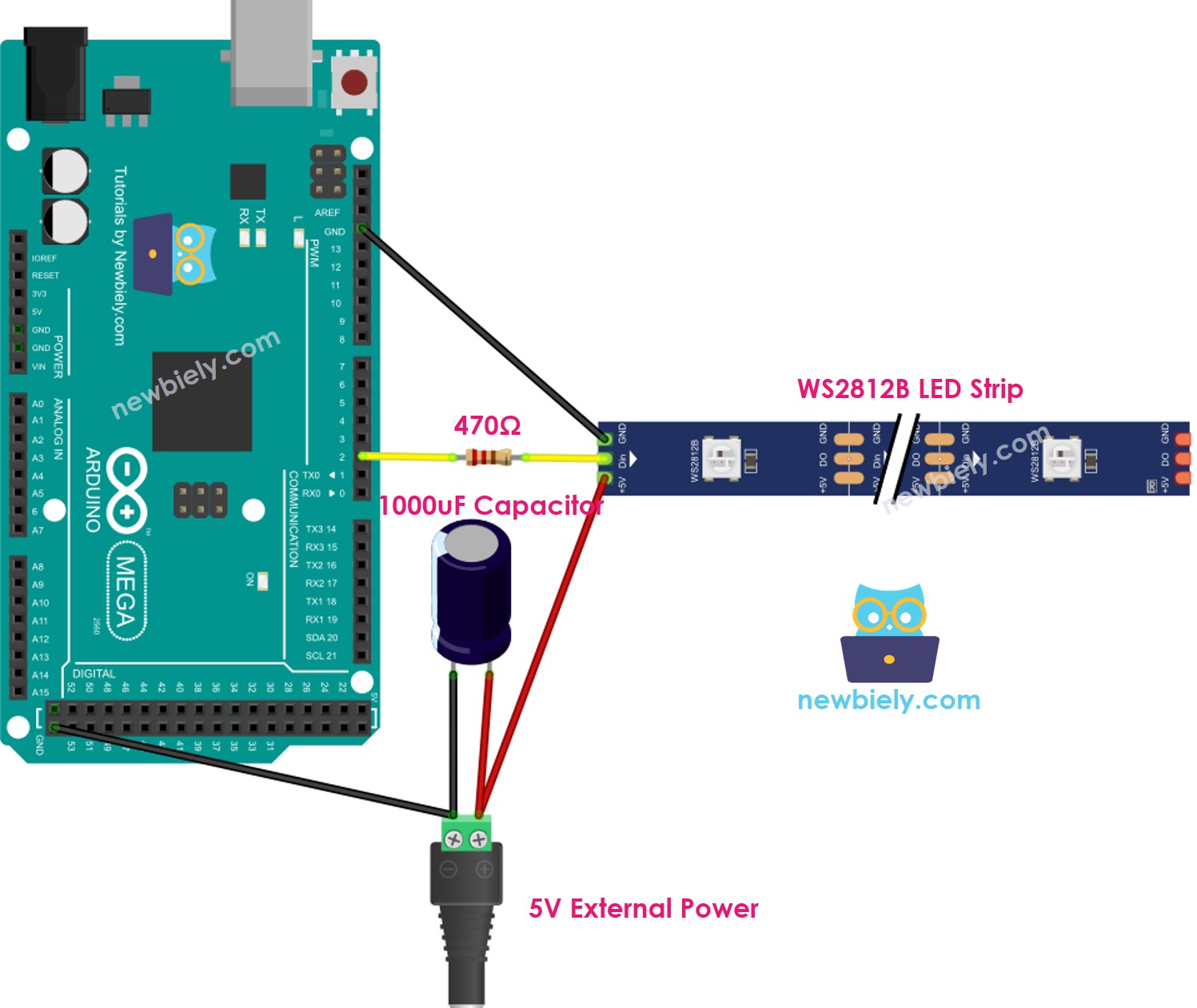

Schaltplan
Nun verbinden wir alles miteinander! Der unten stehende Schaltplan zeigt den empfohlenen Ansatz für die sichere Stromversorgung und Steuerung Ihres WS2812B LED Strips. Nehmen Sie sich Zeit, die Verbindungen zu studieren - die richtige Verkabelung ist entscheidend für ein erfolgreiches Projekt.
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
Wichtiger Sicherheitshinweis: Auch wenn einfachere Verkabelungsansätze verlockend erscheinen mögen, ist die Verwendung des oben gezeigten externen Netzteil-Setups der empfohlene Ansatz für zuverlässigen Betrieb. LED Strips können erheblichen Strom ziehen, besonders wenn sie helle Farben anzeigen, und die eingebaute Stromversorgung Ihres Arduino ist nicht dafür ausgelegt, diese Last sicher zu bewältigen.
Der 1000uF Kondensator fungiert als Strompuffer und glättet Spannungsschwankungen, wenn die LEDs schnell ein- und ausschalten. Der 470Ω Widerstand schützt den Dateneingang der ersten LED vor möglichen Spannungsspitzen und Signalreflexionsproblemen. Diese Komponenten mögen wie zusätzliche Arbeit erscheinen, aber sie ersparen Ihnen frustrierende intermittierende Probleme!
| Bauteil-Pin | Arduino Mega Pin | Externes Netzteil |
|---|---|---|
| WS2812B GND | GND | Netzteil GND |
| WS2812B VCC | - | Netzteil 5V (+) |
| WS2812B Din | Pin 2 (durch 470Ω Widerstand) | - |
| 1000uF Kondensator - | Zwischen Netzteil + und - | |
| 1000uF Kondensator + | Zwischen Netzteil + und - |
Wie man für WS2812B RGB LED Strip programmiert
Jetzt zum aufregenden Teil - lassen Sie uns Ihren LED Strip mit Code zum Leben erwecken! Keine Sorge, wenn Sie neu in der Programmierung sind; wir gehen alles Schritt für Schritt durch. Die Codebeispiele unten zeigen Ihnen genau, wie Sie schöne Lichteffekte erstellen, und ich verspreche, es ist viel einfacher, als Sie vielleicht denken.
Es gibt zwei beliebte Bibliotheken, die WS2812B LED Strips steuern können, jede mit ihren eigenen Stärken:
- Adafruit NeoPixel Bibliothek: Anfängerfreundlich mit ausgezeichneter Dokumentation und stabiler Performance
- FastLED Bibliothek: Erweiterte Features und Effekte, perfekt für komplexe Animationen
Dieses Tutorial verwendet die Adafruit NeoPixel Bibliothek, weil sie unglaublich anfängerfreundlich ist und dennoch mächtig genug für die meisten Projekte. Stellen Sie es sich vor wie Stützräder, die Sie tatsächlich behalten möchten, weil sie so gut funktionieren!
Einrichten Ihres WS2812B Objekts
Zuerst teilen wir Ihrem Arduino Mega etwas über Ihren LED Strip mit. Das ist wie die Vorstellung Ihres Arduino Mega bei seinem neuen farbigen Freund:
Initialisieren Ihres LED Strips
Bevor Sie Ihre LEDs steuern können, müssen Sie den Strip initialisieren - stellen Sie sich das vor wie das Einschalten des Kommunikationskanals:
Steuern einzelner LEDs
Hier passiert die Magie! Sie können die Farbe jeder einzelnen LED setzen (im Code "Pixel" genannt):
Anpassen der Gesamthelligkeit
Möchten Sie Ihren gesamten Strip dimmen oder heller machen? Verwenden Sie die setBrightness Funktion:
※ Notiz:
- WS2812B.setBrightness() wird für alle Pixel auf dem LED Strip verwendet. Um die Helligkeit für jedes einzelne Pixel zu setzen, können wir den Farbwert skalieren, wenn wir setPixelColor() aufrufen.
- Die von WS2812B.setBrightness() und WS2812B.setPixelColor() gesetzten Werte werden erst wirksam, wenn WS2812B.show() aufgerufen wird - stellen Sie sich show() als "Los"-Button vor, der tatsächlich Ihre LEDs aktualisiert!
Arduino Mega Code
Bereit zu sehen, wie Ihr LED Strip zum Leben erwacht? Der Code unten erstellt einen wunderschönen Kaskaden-Effekt, der perfekt für den Einstieg ist. Er schaltet Pixel nacheinander grün, dann blinkt der gesamte Strip rot - einfach aber beeindruckend!
Der Code demonstriert mehrere Schlüsselkonzepte: individuelle Pixelsteuerung, Zeitverzögerungen für sanfte Animationen und wie man alle Pixel gleichzeitig ein- oder ausschaltet. Sorgen Sie sich nicht darum, jede Zeile sofort zu verstehen - konzentrieren Sie sich darauf zu sehen, wie die Grundfunktionen zusammenarbeiten, um den Effekt zu erstellen.
Schnelle Schritte
Neu bei Arduino Mega? Beginnen Sie mit unserem Arduino Mega Getting Started Leitfaden, um zuerst die Grundlagen zu lernen - er hilft dabei, alles verständlich zu machen und gibt Ihnen das Vertrauen, dieses Projekt erfolgreich anzugehen!
- NeoPixel Bibliothek installieren: Navigieren Sie zum Bibliotheken-Icon in der linken Leiste der Arduino IDE. Hier leben all die magischen Bibliotheken, die komplexe Aufgaben einfach machen!
- Nach der Bibliothek suchen: Suchen Sie nach "NeoPixel" und finden Sie die NeoPixel Bibliothek von Adafruit. Diese Bibliothek übernimmt alle komplexen Timing- und Kommunikationsprotokolle für Sie.
- Bibliothek installieren: Klicken Sie den Install Button, um die NeoPixel Bibliothek zu installieren. Lassen Sie sich Zeit dabei - die richtige Bibliothek zu haben ist entscheidend dafür, dass alles reibungslos funktioniert.
- Code hochladen: Kopieren Sie den obigen Code und öffnen Sie ihn in der Arduino IDE. Vergessen Sie nicht, ihn mit einem aussagekräftigen Namen wie "LED_Strip_Test" zu speichern, damit Sie ihn später wiederfinden!
- Verbinden und hochladen: Stellen Sie sicher, dass Ihr Arduino Mega über USB verbunden ist, dann klicken Sie den Upload Button. Sie werden einige blinkende Lichter auf Ihrem Arduino Mega sehen, während der Code übertragen wird - das ist völlig normal!
- Alles einschalten: Verbinden Sie Ihr externes Netzteil und beobachten Sie die Magie! Ihr LED Strip sollte beginnen, den kaskadenartigen grünen Effekt gefolgt vom roten Blinken anzuzeigen.
- Genießen Sie die Show: Lehnen Sie sich zurück und bewundern Sie Ihre Arbeit - Sie haben gerade Ihr erstes programmierbares Lichtdisplay erstellt! Fast geschafft - Sie machen das großartig!
Profi-Tipp: Beginnen Sie mit einem kürzeren LED Strip (10-15 Pixel) für Ihre ersten Experimente. Es ist einfacher zu debuggen, verbraucht weniger Strom und die Effekte passieren schneller, sodass Sie schneller iterieren und lernen können. Sie können immer auf längere Strips upgraden, sobald Sie die Grundlagen gemeistert haben!
Serial Monitor Ausgabe
Anwendungsideen
Projektinspiration: Jetzt, da Sie die Grundlagen mit Ihrem WS2812B LED Strip gemeistert haben, ist Ihrer Kreativität keine Grenzen gesetzt! Hier sind einige fantastische Projektideen, um Ihre Vorstellungskraft anzuregen:
Sie könnten eine musikreaktive Lichtshow erstellen, die mit Ihren Lieblingsliedern pulsiert und Farben wechselt, oder ein Ambiente-Raumbeleuchtungssystem bauen, das den ganzen Tag über sanft durch beruhigende Farben wechselt. Wie wäre es mit einem Benachrichtigungsdisplay, das verschiedene Farben für eingehende E-Mails, Wetteralarme oder Social Media Updates zeigt?
Für Gaming-Enthusiasten bietet sich an, reaktive Gaming-Beleuchtung zu bauen, die auf In-Game-Events reagiert, oder ein Temperatur-Visualisierungsdisplay zu erstellen, bei dem der Strip einen Farbverlauf zeigt, der die Raumtemperatur repräsentiert. Feiertagsdekorationen werden magisch, wenn Sie saisonale Lichtmuster programmieren - stellen Sie sich Halloween-Orange-Kaskaden oder Weihnachtsbaum-Effekte vor, die über Ihre Fenster tanzen!
Abenteuerlustigere Bastler könnten eine tragbare LED-Jacke für Festivals oder Partys angehen, ein intelligentes Treppenbeleuchtungssystem konstruieren, das Stufen beim Gehen beleuchtet, oder sogar einen Sonnenaufgang-Wecker bauen, der mit natürlich aussehendem Licht sanft heller wird, um Sie sanft zu wecken. Die Möglichkeiten sind wirklich endlos - welche erstaunliche Kreation werden Sie zuerst zum Leben erwecken?
Video Bereich
Sehen Sie sich unser Video-Tutorial für eine visuelle Anleitung zu diesem WS2812B LED Strip Projekt an! Das Video bietet zusätzliche Einblicke in den Verkabelungsprozess, zeigt die LED-Effekte in Aktion und enthält hilfreiche Fehlerbehebungstipps, die Sie nützlich finden könnten, falls Sie auf Herausforderungen stoßen.
Fordern Sie sich selbst heraus
Fordern Sie sich selbst heraus: Bereit, Ihre WS2812B LED Strip Fähigkeiten auf die nächste Stufe zu heben? Probieren Sie diese spaßigen Herausforderungen, die Ihnen helfen werden, neue Möglichkeiten zu erkunden und selbstbewusster mit programmierbaren LEDs zu werden:
Einfache Herausforderungen (Perfekt für den Einstieg):
- Ändern Sie die Verzögerungszeit zwischen Pixeln, um schnellere oder langsamere Kaskaden-Effekte zu erstellen - experimentieren Sie mit verschiedenen Geschwindigkeiten, um zu sehen, was am besten aussieht!
- Modifizieren Sie die Farben im Beispielcode - probieren Sie blaue kaskadierende Pixel oder ein violettes Blinken anstelle von rot
- Fügen Sie eine dritte Farbsequenz nach dem roten Blinken hinzu - vielleicht ein sanftes weißes Verblassen oder Regenbogenzyklus
Mittlere Herausforderungen (Bereit, Konzepte zu kombinieren):
- Erstellen Sie einen "Atmungs"-Effekt, bei dem alle LEDs langsam ein- und ausblenden, als würden sie atmen - das lehrt Sie über sanfte Übergänge
- Bauen Sie einen Temperaturindikator mit einem Sensor, bei dem der Strip blau für kalt, grün für angenehm und rot für heiß zeigt
- Programmieren Sie eine einfache Uhrenanzeige, bei der verschiedene Abschnitte des Strips Stunden, Minuten oder Sekunden darstellen
Fortgeschrittene Herausforderungen (Zeit, kreativ zu werden):
- Entwerfen Sie ein geräuschreaktives System mit einem Mikrofonmodul, das Farben und Muster basierend auf Umgebungsgeräuschpegeln ändert
- Erstellen Sie eine Wi-Fi-verbundene Stimmungslampe, die Sie von Ihrem Smartphone aus steuern können, mit einem ESP32 anstelle des Arduino Mega
- Bauen Sie ein bewegungsaktiviertes Treppenbeleuchtungssystem, das einen "Wellen"-Effekt erzeugt, wenn jemand die Treppe hoch- oder runtergeht
Beginnen Sie mit den einfachen Herausforderungen und arbeiten Sie sich hoch - keine Sorge, wenn Sie stecken bleiben, genau so lernen und wachsen wir! Jede Herausforderung wird Ihnen etwas Neues beibringen und Ihr Vertrauen für die nächste aufbauen. Denken Sie daran, jeder Experte war einmal ein Anfänger, der weiter experimentierte und Spaß an seinen Projekten hatte!
