Arduino Mega - Micro SD-Karte

Benötigte Hardware

Oder Sie können die folgenden Kits kaufen:

Über das Micro SD-Karten-Modul

Das Micro SD-Karten-Modul ist ein Breakout-Board, das eine praktische Schnittstelle zwischen Ihrem Arduino Mega und Standard-Micro SD-Karten bereitstellt. Dieses Modul übernimmt alle komplexen elektrischen Anforderungen, Spannungspegel-Konvertierung und physische Kartensockel-Verbindungen, wodurch es einfach wird, massive Speicherkapazität zu Ihren Projekten hinzuzufügen.

Hauptmerkmale:

• SPI-Kommunikation: Verwendet den SPI-Bus (Serial Peripheral Interface) für schnelle Datenübertragung
• Spannungsregulierung: Eingebauter Spannungsregler und Level-Shifter schützen die 3,3V SD-Karte vor den 5V-Signalen des Arduino
• Kapazitäts-Unterstützung: Funktioniert mit Micro SD-Karten von 128MB bis zu 32GB (SDHC)
• Dateisystem: Unterstützt FAT16- und FAT32-Dateisysteme für einfache Kompatibilität mit Computern
• Hot-Swappable: Karten können entfernt und auf Computern mit Standard SD-Karten-Lesegeräten gelesen werden
• Schnelle Übertragung: SPI-Kommunikation ermöglicht Datenübertragungsgeschwindigkeiten, die für die meisten Datenaufzeichnungs-Anwendungen ausreichen

Funktionsweise:

Das Modul fungiert als Zwischenadapter zwischen der 5V-Logik des Arduino Mega und den 3,3V-Anforderungen der SD-Karte. Es enthält eingebaute Spannungsregler und Level-Shifter zur Gewährleistung sicherer Kommunikation. Das Modul kommuniziert über das SPI-Protokoll, das 4 Hauptpins (MOSI, MISO, SCK, SS) verwendet, um Daten seriell mit Geschwindigkeiten bis zu 4Mbps auf Arduino zu übertragen.

Dateisystem-Kompatibilität:

SD-Karten müssen mit FAT16- (für Karten ≤2GB) oder FAT32-Dateisystemen (für Karten >2GB bis zu 32GB) formatiert sein. Dies sind Standardformate, die sowohl Arduino als auch Computer lesen können, wodurch die Datenübertragung zwischen Geräten einfach wird. Die Arduino SD-Bibliothek stellt High-Level-Funktionen bereit, die die Komplexität der FAT-Dateisystem-Operationen verbergen.

Pinout

Das Micro SD-Karten-Modul verfügt über sechs Pins, die sich mit dem SPI-Bus des Arduino Mega verbinden. Das Verständnis jedes Pins ist für den ordnungsgemäßen Betrieb wesentlich:

Strom-Pins:

• VCC-Pin: Stromversorgungseingang. Mit dem 5V-Pin des Arduino Mega verbinden. Der eingebaute Regler wandelt dies zu 3,3V für die SD-Karte um.
• GND-Pin: Masse-Referenz. Mit dem GND-Pin des Arduino Mega verbinden, um den Stromkreis zu schließen.

SPI-Kommunikations-Pins:

• MISO-Pin (Master In Slave Out): Datenleitung von der SD-Karte zum Arduino. Mit dem MISO-Pin des Arduino Mega (Digital Pin 50) verbinden. Diese Leitung überträgt von der SD-Karte gelesene Daten.
• MOSI-Pin (Master Out Slave In): Datenleitung vom Arduino zur SD-Karte. Mit dem MOSI-Pin des Arduino Mega (Digital Pin 51) verbinden. Diese Leitung überträgt auf die SD-Karte geschriebene Daten.
• SCK-Pin (Serial Clock): Taktsignal, das vom Arduino erzeugt wird. Mit dem SCK-Pin des Arduino Mega (Digital Pin 52) verbinden. Diese Leitung synchronisiert die Datenübertragung zwischen Geräten.
• CS-Pin (Chip Select) / SS-Pin (Slave Select): Aktiviert die SD-Karte für die Kommunikation. Mit einem beliebigen Digital-Pin des Arduino Mega verbinden (üblicherweise Pin 53, aber im Code konfigurierbar). Wenn LOW, hört die SD-Karte zu; wenn HIGH, wird sie ignoriert.

Arduino Mega SPI-Pin-Positionen:

Das Arduino Mega hat dedizierte Hardware-SPI-Pins, die die schnellste und zuverlässigste Kommunikation bieten:

• Pin 50: MISO (Master In Slave Out)
• Pin 51: MOSI (Master Out Slave In)
• Pin 52: SCK (Serial Clock)
• Pin 53: SS (Slave Select) - Standard, aber jeder Digital-Pin kann verwendet werden

Wichtige Hinweise:

• Verwenden Sie immer die Hardware-SPI-Pins (50, 51, 52) für MISO, MOSI und SCK beim Arduino Mega
• Der CS/SS-Pin ist konfigurierbar - Sie geben ihn in der SD.begin()-Funktion an
• Verschiedene Arduino-Boards verwenden verschiedene SPI-Pin-Nummern (Uno verwendet Pins 10-13)
• Verbinden Sie niemals die SD-Karte direkt mit dem Arduino ohne das Modul - Spannungsunterschied wird die Karte beschädigen!

Vorbereitung

Bevor Sie Ihre Micro SD-Karte mit Arduino verwenden, müssen Sie sie ordnungsgemäß formatieren. Dies gewährleistet die Kompatibilität mit der Arduino SD-Bibliothek und ermöglicht zuverlässige Dateioperationen.

Schritt 1: Karte in Computer einlegen

Stecken Sie die Micro SD-Karte in Ihren Computer mit einem USB 3.0 SD-Karten-Lesegerät (oder dem eingebauten SD-Karten-Slot Ihres Computers mit einem Micro SD-Adapter).

Schritt 2: Karte überprüfen und formatieren

Die SD-Karte MUSS als FAT16 oder FAT32 formatiert werden:

• FAT16: Für SD-Karten von 2GB oder kleiner
• FAT32: Für SD-Karten größer als 2GB bis zu 32GB
• exFAT: NICHT von der Arduino SD-Bibliothek unterstützt (verwenden Sie dieses Format nicht)

Windows-Formatierung:

1. Öffnen Sie den Datei-Explorer und suchen Sie das SD-Karten-Laufwerk
2. Rechtsklick auf das Laufwerk und wählen Sie "Formatieren"
3. Wählen Sie "FAT32" für Dateisystem (oder "FAT" für Karten ≤2GB)
4. Klicken Sie "Starten" zum Formatieren

Mac-Formatierung:

1. Öffnen Sie das Festplattendienstprogramm (Programme → Dienstprogramme → Festplattendienstprogramm)
2. Wählen Sie die SD-Karte aus der linken Seitenleiste
3. Klicken Sie "Löschen"
4. Wählen Sie "MS-DOS (FAT)" als Format
5. Klicken Sie "Löschen" zum Formatieren

Format überprüfen:

Nach der Formatierung sollte die Karte leer und bereit für die Arduino-Verwendung sein. Das Arduino erstellt automatisch Dateien während des Betriebs.

Empfohlene Karten-Spezifikationen:

• Kapazität: 2GB bis 16GB ist ideal (32GB Maximum)
• Geschwindigkeitsklasse: Klasse 4 oder höher für zuverlässige Datenaufzeichnung
• Marke: Verwenden Sie Qualitätsmarken (SanDisk, Samsung, Kingston) für Zuverlässigkeit

Schaltplan

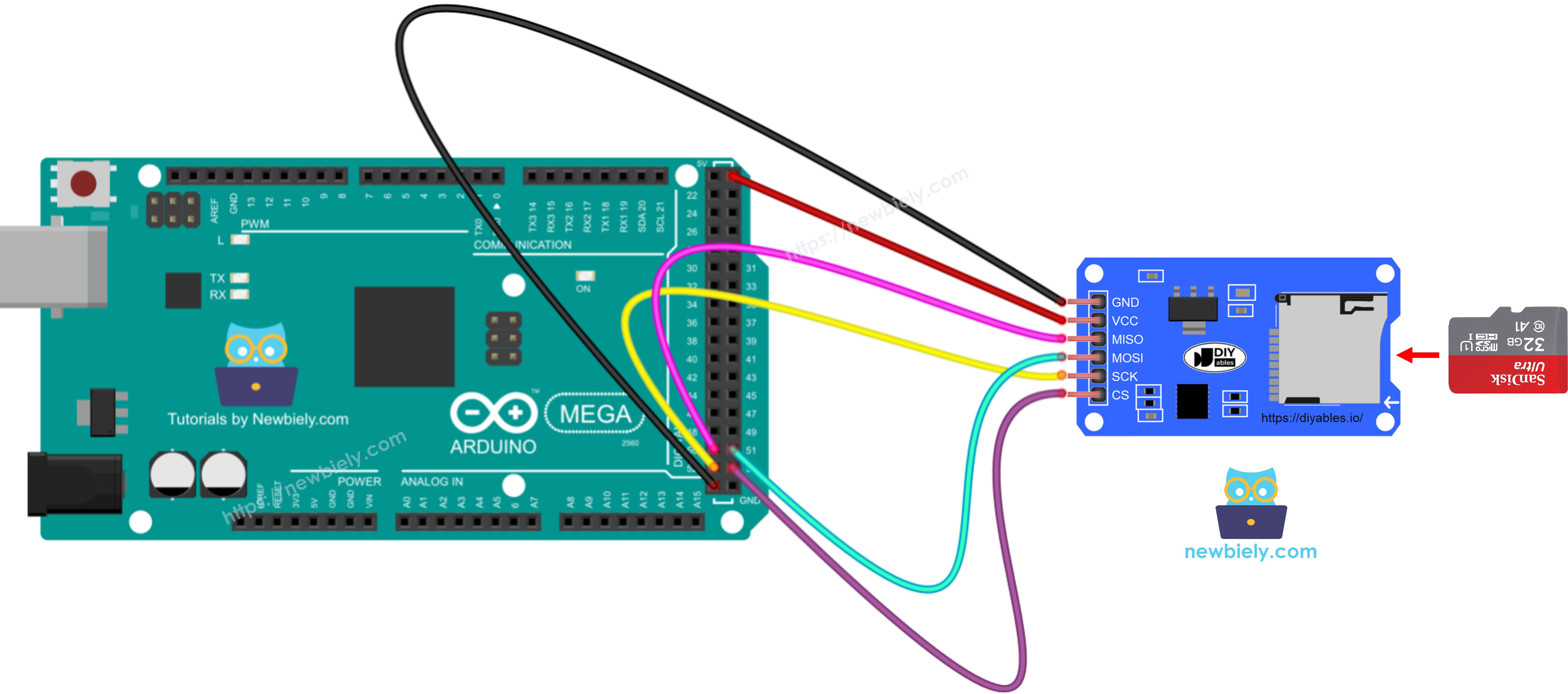

Betrachten wir die Verkabelung zwischen Ihrem Arduino Mega und dem Micro SD-Karten-Modul. Das Modul verwendet den SPI-Bus (Serial Peripheral Interface), der 4 Datenleitungen plus Stromversorgungsverbindungen benötigt.

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Verbindungsübersicht:

*Pin 53 ist der Standard-SS-Pin, aber Sie können jeden Digital-Pin verwenden, indem Sie ihn in SD.begin(pin_number) angeben

Best Practices für die Verkabelung:

• Kurze Kabel: Verwenden Sie Jumper-Kabel kürzer als 20cm für zuverlässige SPI-Kommunikation bei hohen Geschwindigkeiten
• Übersprechen vermeiden: Halten Sie Kabel getrennt und vermeiden Sie es, sie parallel zueinander zu verlegen
• Sichere Verbindungen: Stellen Sie sicher, dass alle Verbindungen fest sitzen - lose Kabel verursachen intermittierende Ausfälle
• Stromqualität: Die SD-Karte kann während Schreibvorgängen 100-200mA ziehen, stellen Sie sicher, dass Ihre Stromversorgung dies bewältigen kann
• Karteneinführung: Führen Sie die Micro SD-Karte immer in das Modul ein, BEVOR Sie das Arduino einschalten

SPI-Bus-Sharing:

Mehrere SPI-Geräte (SD-Karten, Displays, Sensoren) können sich die gleichen MISO-, MOSI- und SCK-Leitungen teilen. Jedes Gerät benötigt seinen eigenen einzigartigen CS-Pin (Chip Select). Nur das Gerät mit CS auf LOW kommuniziert, während andere inaktiv bleiben.

Arduino Mega - Datei auf Micro SD-Karte öffnen und erstellen falls nicht vorhanden

Eine der grundlegendsten SD-Karten-Operationen ist das Öffnen von Dateien. Die Arduino SD-Bibliothek macht dies einfach mit der SD.open()-Funktion, die sowohl bestehende Dateien öffnen als auch neue automatisch erstellen kann.

Wie das Dateiöffnen funktioniert:

Wenn Sie SD.open() mit einem Dateinamen und FILE_WRITE-Modus aufrufen, führt die Bibliothek folgende Schritte aus:

1. Überprüft, ob die Datei auf der SD-Karte existiert
2. Falls sie existiert, öffnet sie sie zum Anhängen (Hinzufügen von Daten am Ende)
3. Falls sie nicht existiert, erstellt sie eine neue leere Datei mit diesem Namen
4. Gibt ein File-Objekt zurück, das Sie für Lese-/Schreibvorgänge verwenden

Dateinamen-Regeln:

• Maximale Dateinamenlänge: 8 Zeichen + 3 Zeichen Erweiterung (8.3-Format)
• Verwenden Sie nur Buchstaben, Zahlen und Unterstriche (vermeiden Sie Leerzeichen und Sonderzeichen)
• Erweiterungen sind optional, aber empfohlen (.txt, .csv, .log, .dat)
• Beispiele: "data.txt", "sensor.log", "config.dat"

Dateien immer schließen:

Nach dem Öffnen und Verwenden einer Datei rufen Sie immer file.close() auf. Dies gewährleistet:

• Daten werden ordnungsgemäß auf die SD-Karte geschrieben (aus Puffern geleert)
• Dateisystem-Integrität wird aufrechterhalten
• Datei ist für andere Operationen verfügbar
• Verhindert Datenkorruption bei Stromverlust

Arduino Mega Code

Schnelle Schritte

Befolgen Sie diese detaillierten Schritt-für-Schritt-Anweisungen, um Dateierstellung und -öffnung auf Ihrer SD-Karte zu testen:

• Setzen Sie die Micro SD-Karte in das Micro SD-Karten-Modul ein.
• Verwenden Sie den Schaltplan, um das Micro SD-Karten-Modul mit dem Arduino Mega zu verbinden.
• Verbinden Sie das Arduino Mega über ein USB-Kabel mit Ihrem Computer.
• Öffnen Sie die Arduino IDE auf Ihrem Computer.
• Wählen Sie das Arduino Mega Board und den richtigen COM-Port.
• Öffnen Sie den Serial Monitor in der Arduino IDE.
• Kopieren Sie den angezeigten Code und fügen Sie ihn in die Arduino IDE ein.

9. Code hochladen: Klicken Sie auf den Upload-Button (Pfeil nach rechts) in der Arduino IDE-Symbolleiste, um den Code zu kompilieren und auf das Arduino Mega hochzuladen. Warten Sie auf die Meldung "Hochladen abgeschlossen".

10. Ergebnisse anzeigen: Schauen Sie in das Serial Monitor-Fenster. Nach dem ersten Upload mit einer frischen SD-Karte sollten Sie sehen:

Was passiert:

• Zeile 1: Bestätigt, dass die SD-Karte erfolgreich initialisiert wurde
• Zeile 2: Datei existiert noch nicht, wird also erstellt
• Zeile 3: Datei existiert jetzt und wird auf der Karte bestätigt

11. Erneut testen: Drücken Sie den Reset-Button auf Ihrem Arduino Mega oder laden Sie den Code erneut hoch. Der Serial Monitor sollte jetzt zeigen:

Beachten Sie, dass die Datei bereits existiert, daher wird die "Creating"-Meldung übersprungen.

12. Auf Computer überprüfen:

• Entfernen Sie die Micro SD-Karte aus dem Modul (schalten Sie das Arduino zuerst aus)
• Führen Sie die Micro SD-Karte in ein USB-Kartenlesegerät ein
• Verbinden Sie das USB-Kartenlesegerät mit Ihrem Computer
• Öffnen Sie das Laufwerk im Datei-Explorer (Windows) oder Finder (Mac)
• Bestätigen Sie, dass die Datei "arduino.txt" auf der Karte existiert
• Sie können die Datei öffnen, um ihren Inhalt anzuzeigen (sollte zu diesem Zeitpunkt leer sein)

Arduino Mega - Daten in/aus Datei auf Micro SD-Karte schreiben/lesen

Jetzt erkunden wir das Lesen und Schreiben tatsächlicher Daten in SD-Karten-Dateien. Dies ist die Kernfunktionalität für Datenprotokollierung, Konfigurationsspeicherung und persistente Datenanwendungen.

Daten in Dateien schreiben:

Die SD-Bibliothek stellt mehrere Methoden zum Schreiben von Daten bereit:

• file.print(): Schreibt Text ohne Zeilenumbruch (wie Serial.print())
• file.println(): Schreibt Text mit Zeilenumbruch am Ende (wie Serial.println())
• file.write(): Schreibt rohe Bytes für binäre Daten

Alle Daten werden am Ende der Datei angehängt, es sei denn, Sie löschen die Datei explizit und erstellen sie neu.

Daten aus Dateien lesen:

Das Lesen kann auf mehrere Arten erfolgen:

• file.read(): Liest ein Zeichen nach dem anderen, gibt -1 zurück, wenn das Dateiende erreicht ist
• file.available(): Gibt die Anzahl der verfügbaren zu lesenden Bytes zurück (0 beim Dateiende)
• Zeichen-für-Zeichen: Gut zum Parsen und Verarbeiten jedes Zeichens
• Zeilen-weise: Effizienter für strukturierte Textdaten (im nächsten Abschnitt behandelt)

Dateiposition und EOF:

Jede Datei hat einen internen Positionszeiger, der verfolgt, wo Sie gerade lesen oder schreiben. Beim Lesen rückt der Zeiger mit jedem Zeichen vor. Wenn er das Ende der Datei erreicht, gibt file.available() 0 zurück.

Beispiel-Anwendungsfall:

Dieses Beispiel demonstriert einen vollständigen Schreib-dann-Lese-Zyklus:

1. Öffnet eine Datei zum Schreiben
2. Schreibt zwei Textzeilen in die Datei
3. Schließt die Datei (wichtig!)
4. Öffnet die Datei erneut zum Lesen
5. Liest und zeigt jedes Zeichen bis zum Dateiende an
6. Schließt die Datei wieder

• Der Serial Monitor zeigte, was in der Datei war.

Wichtiges Verhalten - Daten anhängen: Der FILE_WRITE-Modus hängt neue Daten immer am Ende bestehender Dateien an, anstatt sie zu überschreiben. Dies ist beabsichtigt und perfekt für Datenprotokollierung! Wenn Sie jedoch das Arduino Mega zurücksetzen oder diesen Code erneut hochladen, wird derselbe Text erneut in die Datei geschrieben, was zu doppeltem Inhalt führt.

Nach einem zweiten Reset zeigt der Serial Monitor:

Um diese Verdopplung zu vermeiden:

• Löschen Sie die Datei vor dem Schreiben (im "Überschreiben"-Abschnitt unten gezeigt)
• Schreiben Sie Daten nur bei bestimmten Bedingungen (z.B. Tastendruck, neue Sensor-Messung)
• Verwenden Sie ein Flag im EEPROM, um zu verfolgen, ob Anfangsdaten geschrieben wurden

Auf Computer überprüfen:

Sie können auch die Micro SD-Karte aus dem Modul entfernen und in ein USB SD-Kartenlesegerät einführen, um die Dateien auf Ihrem Computer anzuzeigen. Öffnen Sie "arduino.txt" in einem beliebigen Texteditor (Notepad, TextEdit), um den exakten vom Arduino geschriebenen Inhalt zu sehen. Dies ist äußerst nützlich für Debugging und Verifizierung von Datenprotokollierungs-Operationen!

Arduino Mega - Datei auf Micro SD-Karte zeilen-weise lesen

Das zeilen-weise Lesen von Dateien ist viel effizienter als zeichen-für-zeichen Lesen beim Arbeiten mit strukturierten Textdaten wie CSV-Dateien, Logs mit Zeitstempeln oder Konfigurationsdateien. Dieser Ansatz macht das Parsen und Verarbeiten von Daten erheblich einfacher.

Wie zeilen-weises Lesen funktioniert:

Anstatt jedes Zeichen einzeln zu verarbeiten, führt zeilen-weises Lesen folgende Schritte aus:

1. Liest Zeichen, bis es ein Zeilenumbruch-Zeichen ('\n') antrifft
2. Speichert alle Zeichen aus dieser Zeile in einer String-Variable
3. Gibt die komplette Zeile zur Verarbeitung zurück
4. Wiederholt bis das Dateiende erreicht ist

Vorteile des zeilen-weisen Lesens:

• Einfacheres Parsen: Jede Zeile ist eine vollständige Dateneinheit
• CSV-Unterstützung: Perfekt für komma-getrennte Werte (CSV) Dateien
• Strukturierte Logs: Großartig für mit Zeitstempel versehene Log-Einträge
• Weniger komplexer Code: Einfachere Logik als zeichen-für-zeichen Parsen
• Bessere Performance: Weniger Funktionsaufrufe und Operationen

Anwendungsfälle:

• Lesen von Sensor-Logs mit Zeitstempeln
• Verarbeitung von CSV-Datendateien (sensor1,sensor2,sensor3)
• Laden von Konfigurationseinstellungen (key=value Format)
• Parsen von GPS NMEA-Sätzen
• Lesen mehrzeiliger Textdateien

Implementierung:

Das folgende Beispiel verwendet die readStringUntil()-Funktion, die Zeichen liest, bis sie einen bestimmten Delimiter antrifft (in diesem Fall '\n' für Zeilenumbruch). Dies macht es einfach, jede Zeile als vollständigen String zu verarbeiten.

Erwartete Ausgabe auf Serial Monitor:

Die Ausgabe verstehen:

• Jede Zeile aus der Datei wird mit einem Zeilennummer-Präfix angezeigt
• Leere Zeilen (falls vorhanden) werden als leer zwischen Zeilennummern angezeigt
• Die Zeilenzählung spiegelt genau die Anzahl der Zeilen in der Datei wider

Arduino Mega - Datei auf Micro SD-Karte überschreiben

Standardmäßig hängt der FILE_WRITE-Modus Daten am Ende bestehender Dateien an. Während dies perfekt für kontinuierliche Datenprotokollierung ist, müssen Sie manchmal den Inhalt einer Datei vollständig durch neue Daten ersetzen. Dies wird "Überschreiben" der Datei genannt.

Warum Dateien überschreiben?

Überschreiben ist nützlich für:

• Konfigurationsdateien: Aktualisierung von Einstellungen ohne Beibehaltung alter Werte
• Status-Dateien: Ersetzen des aktuellen Status durch neuen Status
• Tages-Logs: Täglich neu beginnen mit neuen Daten
• Temporäre Daten: Löschen alter Berechnungen und Speichern neuer
• Zusammenfassungs-Dateien: Ersetzen alter Zusammenfassungen durch aktualisierte Informationen

Wie überschreiben:

Die Arduino SD-Bibliothek hat keinen direkten "Überschreiben"-Modus. Stattdessen verwenden Sie einen zweistufigen Prozess:

1. Alte Datei löschen: Verwenden Sie SD.remove(filename), um die bestehende Datei zu löschen
2. Neue Datei erstellen: Öffnen Sie die Datei mit SD.open(filename, FILE_WRITE), was eine frische leere Datei erstellt

Dieser Ansatz gewährleistet, dass Sie mit einer vollständig sauberen Datei beginnen und alle alten Daten eliminieren.

Wichtige Überlegungen:

• Datenverlust: Das Löschen entfernt alle vorherigen Daten permanent - stellen Sie sicher, dass dies beabsichtigt ist
• Atomare Operationen: Es gibt einen kurzen Moment zwischen Löschen und Erstellen, wo die
