Arduino Mega - GPS

Willkommen zu diesem umfassenden Arduino Mega GPS-Tutorial, in dem wir die faszinierende Welt der GPS-Technologie in Verbindung mit dem Arduino Mega Mikrocontroller erkunden! In diesem detaillierten Arduino Mega GPS-Modul-Leitfaden entdecken Sie, wie Sie die Kraft des NEO-6M GPS-Moduls nutzen können, um Ihre exakte Position überall auf der Erde mit Arduino Mega zu bestimmen.

In diesem Arduino Mega GPS-Tutorial tauchen wir tief in das Lesen wichtiger GPS-Daten von Ihrem GPS-Modul ein, einschließlich Längengrad (Ihre Ost-West-Position), Breitengrad (Ihre Nord-Süd-Position) und Höhe (Ihre präzise Elevation über dem Meeresspiegel). Über reine GPS-Positionsdaten hinaus lernen Sie auch, GPS-basierte Geschwindigkeitsmessungen zu extrahieren (praktisch berechnet in Kilometern pro Stunde) und auf genaue Datum- und Zeitinformationen direkt von GPS-Satelliten mit Ihrem Arduino Mega und GPS-Modul zuzugreifen.

Aber das ist noch nicht alles! Wir gehen einen Schritt weiter und zeigen Ihnen, wie Sie GPS-Entfernungsberechnungen zwischen Ihrer aktuellen GPS-Position und beliebigen anderen Koordinaten auf dem Planeten mit Arduino Mega durchführen. Als praktisches Arduino GPS-Beispiel demonstrieren wir die Berechnung der Entfernung von Ihrer Position zur ikonischen Stadt London. Dieses Arduino Mega GPS-Modul-Projekt eröffnet endlose Möglichkeiten für GPS-Navigationsprojekte, Standortverfolgungssysteme und GPS-basierte Standortanwendungen.

Benötigte Hardware

1	×	Arduino Mega
1	×	USB 2.0 Kabel Typ A/B
1	×	NEO-6M GPS-Modul
1	×	Jumper-Kabel
1	×	(Empfohlen) Screw Terminal Block Shield for Arduino Uno/Mega
1	×	(Empfohlen) Breadboard Shield for Arduino Mega
1	×	(Empfohlen) Enclosure for Arduino Mega

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Der Arduino Mega dient als Gehirn Ihres Projekts und verarbeitet alle GPS-Daten, die vom Modul empfangen werden. Das USB-Kabel bietet sowohl Stromversorgung als auch Programmierfähigkeiten, während die Jumper-Kabel die wichtige serielle Kommunikationsverbindung zwischen Ihrem Mikrocontroller und dem GPS-Empfänger herstellen.

Über das NEO-6M GPS-Modul

Das NEO-6M ist ein kompaktes, hochleistungsfähiges GPS-Modul (Global Positioning System), das Signale von mehreren Satelliten empfängt, die die Erde umkreisen. Dieses bemerkenswerte Gerät kann Ihre Position mit beeindruckender Genauigkeit bestimmen, typischerweise innerhalb weniger Meter unter optimalen Bedingungen. Das Modul verfügt über eine eingebaute Keramikantenne und ist sofort einsatzbereit.

Einer der Hauptvorteile des NEO-6M ist seine Kompatibilität mit der Arduino-Plattform, was es perfekt für Hobbyisten und Profis macht, die Standortverfolgungsfähigkeiten zu ihren Projekten hinzufügen möchten. Das Modul arbeitet zuverlässig und kann bis zu 22 Satelliten gleichzeitig verfolgen, wodurch eine starke und stabile GPS-Verbindung auch in anspruchsvollen Umgebungen gewährleistet wird.

Pinbelegung

Das Verständnis der Pin-Konfiguration ist für die ordnungsgemäße Verbindung unerlässlich. Das NEO-6M GPS-Modul verfügt über eine unkomplizierte Vier-Pin-Schnittstelle, die die Verkabelung einfach und intuitiv macht:

VCC-Pin: Dies ist der Stromversorgungspin. Verbinden Sie ihn mit 5V (VCC), um die notwendige Spannung für den Modulbetrieb bereitzustellen
GND-Pin: Der Masse-Referenzpin. Verbinden Sie diesen mit Ground (0V), um den Stromkreis zu vervollständigen
TX-Pin: Der Übertragungspin, der verwendet wird, um GPS-Daten vom Modul an Ihren Arduino zu senden. Verbinden Sie diesen mit dem RX-Pin der Serial- (oder SoftwareSerial-) Schnittstelle am Arduino Mega
RX-Pin: Der Empfangspin, der verwendet wird, um Konfigurationsbefehle zu empfangen. Verbinden Sie diesen mit dem TX-Pin der Serial- (oder SoftwareSerial-) Schnittstelle am Arduino Mega

Beachten Sie, dass die TX/RX-Benennung zunächst kontraintuitiv erscheinen mag, denken Sie aber daran, dass der Übertragungspin (TX) eines Geräts immer mit dem Empfangspin (RX) des anderen Geräts verbunden wird, wodurch ein ordnungsgemäßer Kommunikationskanal entsteht.

Schaltplan

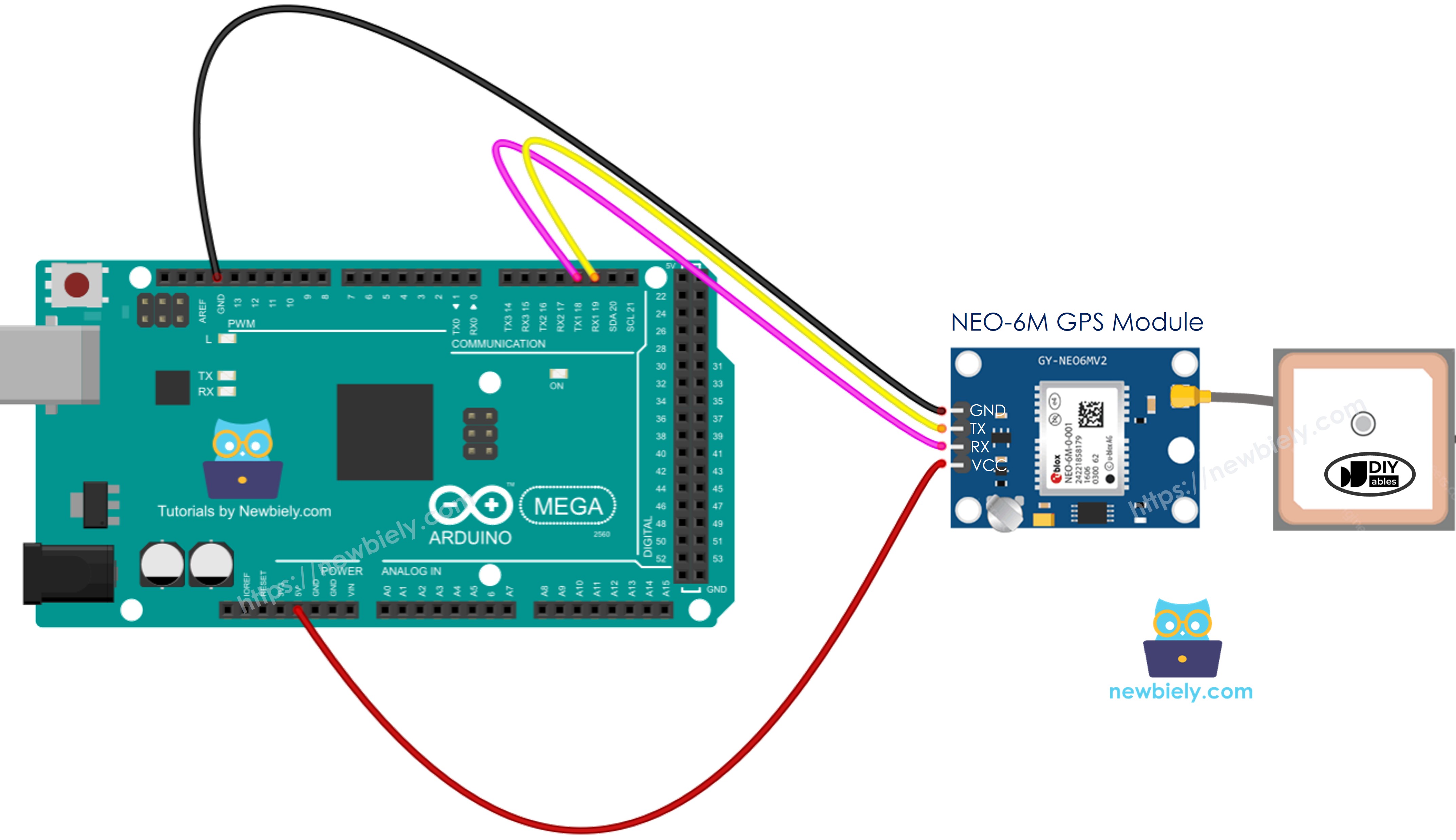

Schauen wir uns nun die ordnungsgemäße Art an, elektrische Verbindungen zwischen Ihrem Arduino Mega und dem GPS-Modul herzustellen.

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Wichtiger Sicherheitshinweis: Während der oben gezeigte Schaltplan funktionieren mag, ist es nicht der empfohlene Ansatz für langfristige Zuverlässigkeit. Hier der Grund: Der TX-Pin des Arduino Mega gibt ein 5V-Logiksignal aus, während der RX-Pin des GPS-Moduls nur für 3,3V sicher ausgelegt ist. Die direkte Verbindung von 5V mit einem 3,3V-Eingang kann das GPS-Modul über die Zeit beschädigen oder zu unzuverlässigem Betrieb führen.

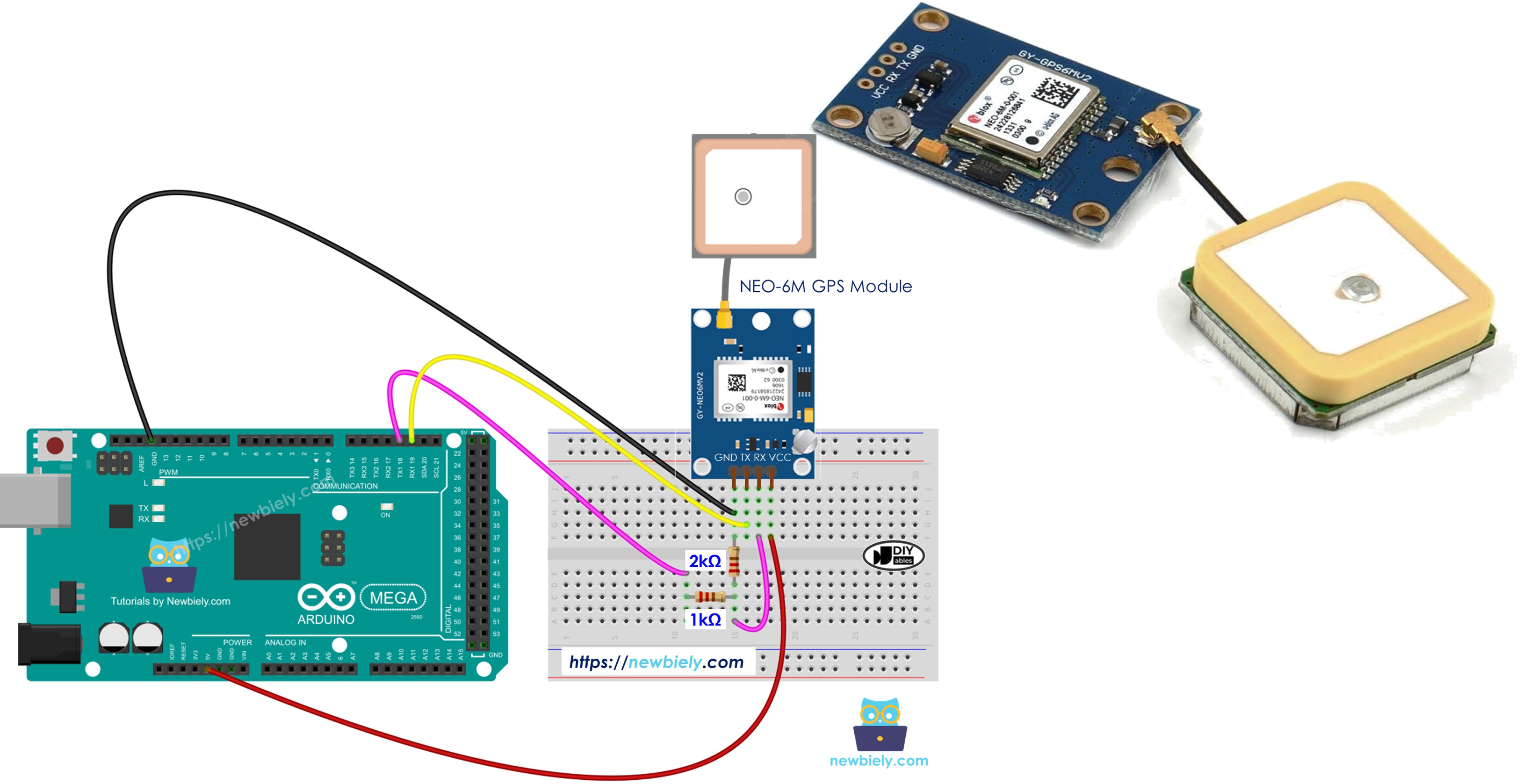

Um sichere und zuverlässige Kommunikation zu gewährleisten, wird dringend empfohlen, einen Spannungsteiler-Schaltkreis zwischen dem Arduino TX-Pin und dem GPS RX-Pin zu implementieren. Diese einfache Schaltung reduziert das 5V-Signal auf einen sicheren 3,3V-Pegel, der Ihr GPS-Modul nicht beschädigt. Der verbesserte Schaltplan unten zeigt diese Schutzkonfiguration:

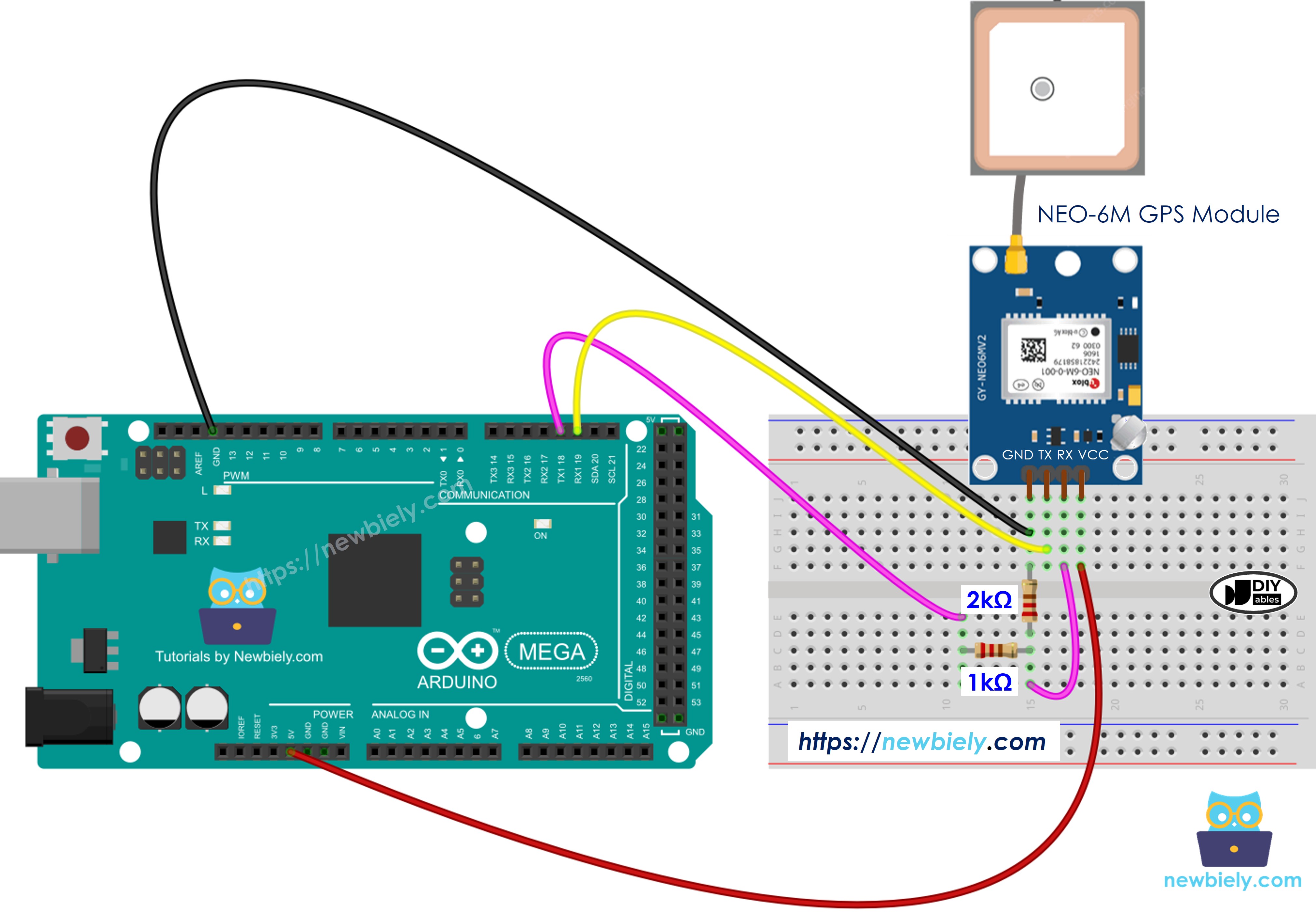

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Durch die Verwendung des Spannungsteilers (typischerweise mit zwei Widerständen erstellt) schützen Sie Ihre Investition in das GPS-Modul und gewährleisten konsistente, zuverlässige Leistung. Dies ist eine bewährte Praxis, die professionelle Elektronikdesigner immer befolgen, wenn sie Komponenten mit unterschiedlichen Spannungspegeln verbinden.

Arduino Mega Code

Lassen Sie uns in die Programmierseite dieses Projekts eintauchen! Die Code-Beispiele unten zeigen Ihnen genau, wie Sie mit dem GPS-Modul kommunizieren und aussagekräftige Daten daraus extrahieren können.

Lesen von GPS-Koordinaten, Geschwindigkeit (km/h) und Datum/Zeit

In diesem ersten Beispiel schreiben wir Code, der die fundamentalen GPS-Datenpunkte liest und anzeigt: Ihre geografischen Koordinaten, aktuelle Geschwindigkeit und Zeitstempel-Informationen. Dies bildet die Grundlage für jedes GPS-basierte Projekt, das Sie erstellen möchten.

/* * Dieser Arduino Mega Code wurde von newbiely.de entwickelt * Dieser Arduino Mega Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-mega/arduino-mega-gps */ #include <TinyGPS++.h> TinyGPSPlus gps; // the TinyGPS++ object void setup() { Serial.begin(9600); Serial1.begin(9600); // Default baud of NEO-6M GPS module is 9600 Serial.println(F("Arduino - GPS module")); } void loop() { if (Serial1.available() > 0) { if (gps.encode(Serial1.read())) { if (gps.location.isValid()) { Serial.print(F("- latitude: ")); Serial.println(gps.location.lat()); Serial.print(F("- longitude: ")); Serial.println(gps.location.lng()); Serial.print(F("- altitude: ")); if (gps.altitude.isValid()) Serial.println(gps.altitude.meters()); else Serial.println(F("INVALID")); } else { Serial.println(F("- location: INVALID")); } Serial.print(F("- speed: ")); if (gps.speed.isValid()) { Serial.print(gps.speed.kmph()); Serial.println(F(" km/h")); } else { Serial.println(F("INVALID")); } Serial.print(F("- GPS date&time: ")); if (gps.date.isValid() && gps.time.isValid()) { Serial.print(gps.date.year()); Serial.print(F("-")); Serial.print(gps.date.month()); Serial.print(F("-")); Serial.print(gps.date.day()); Serial.print(F(" ")); Serial.print(gps.time.hour()); Serial.print(F(":")); Serial.print(gps.time.minute()); Serial.print(F(":")); Serial.println(gps.time.second()); } else { Serial.println(F("INVALID")); } Serial.println(); } } if (millis() > 5000 && gps.charsProcessed() < 10) Serial.println(F("No GPS data received: check wiring")); }

Schnelle Schritte

Befolgen Sie diese detaillierten Schritte sorgfältig, um Ihr GPS-Projekt zum Laufen zu bringen. Lassen Sie sich Zeit für jeden Schritt, um sicherzustellen, dass alles korrekt konfiguriert ist:

Schritt 1 - Physische Verbindung: Verbinden Sie den Arduino Mega mit dem GPS-Modul unter Verwendung des Schaltplans aus dem vorherigen Abschnitt. Überprüfen Sie alle Verbindungen doppelt, um sicherzustellen, dass sie sicher und korrekt sind.
Schritt 2 - USB-Verbindung: Verbinden Sie das Arduino Mega Board über ein USB-Kabel mit Ihrem Computer. Warten Sie einen Moment, bis Ihr Computer das Gerät erkennt.
Schritt 3 - IDE starten: Öffnen Sie die Arduino IDE auf Ihrem Computer. Falls Sie sie noch nicht installiert haben, laden Sie sie von der offiziellen Arduino-Website herunter.
Schritt 4 - Board-Konfiguration: Wählen Sie den korrekten Board-Typ: Arduino Mega, und wählen Sie den entsprechenden COM-Port aus dem Tools-Menü. Dies stellt sicher, dass die IDE mit Ihrem spezifischen Board kommuniziert.

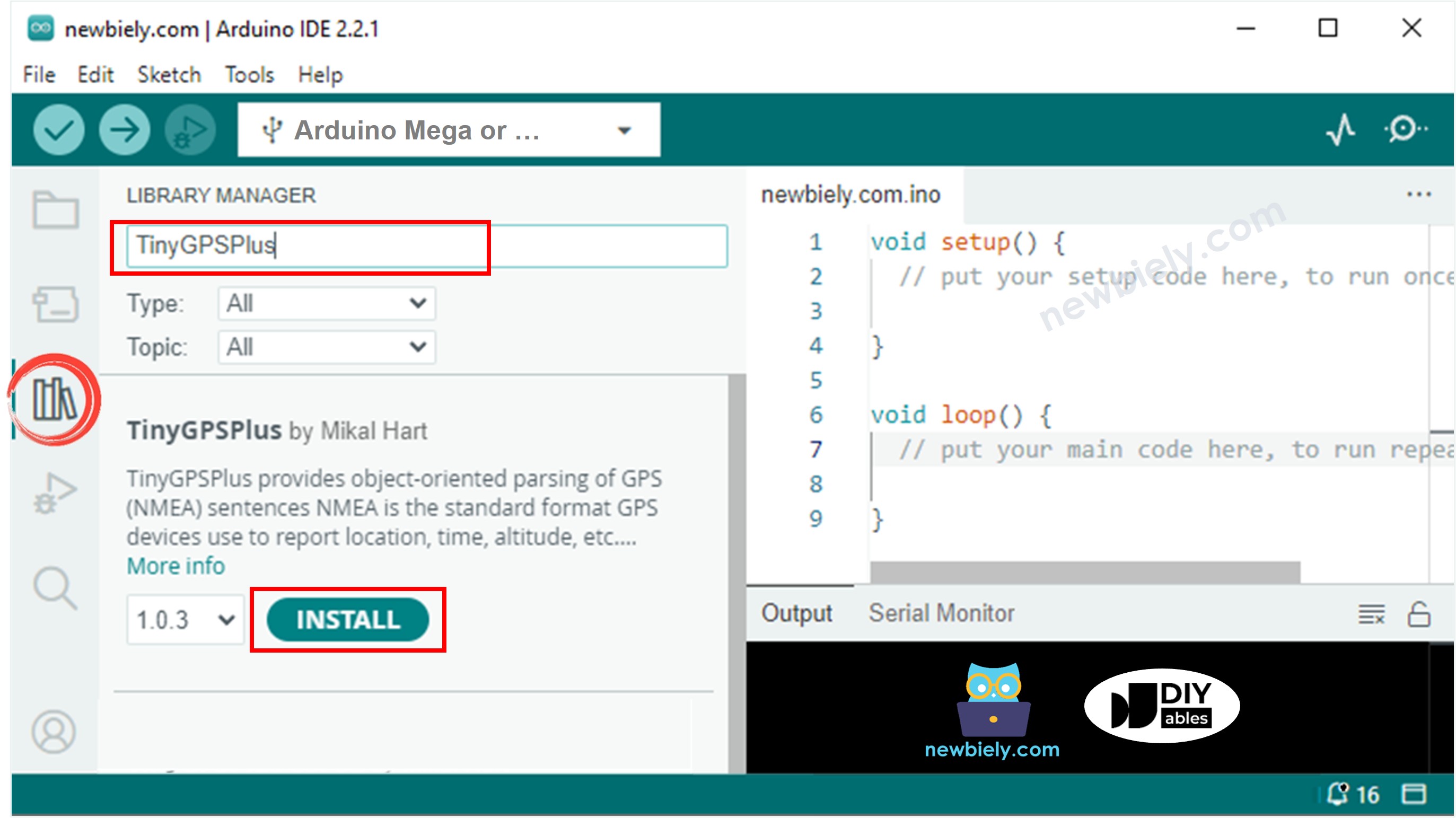

Schritt 5 - Library Manager öffnen: Klicken Sie auf das Libraries-Symbol in der linken Seitenleiste der Arduino IDE. Dies öffnet den Library Manager, wo Sie zusätzliche Code-Bibliotheken suchen und installieren können.
Schritt 6 - Nach Bibliothek suchen: Geben Sie in das Suchfeld oben "TinyGPSPlus" ein und suchen Sie nach der TinyGPSPlus-Bibliothek von Mikal Hart. Diese ausgezeichnete Bibliothek vereinfacht das GPS-Datenparsing erheblich.
Schritt 7 - Bibliothek installieren: Klicken Sie auf den Install-Button, um die TinyGPSPlus-Bibliothek zu Ihrer Arduino IDE hinzuzufügen. Diese Bibliothek übernimmt das gesamte komplexe NMEA-Satzparsing für Sie.

Schritt 8 - Code laden: Kopieren Sie den oben bereitgestellten Code und öffnen Sie ihn in der Arduino IDE. Nehmen Sie sich einen Moment Zeit, um den Code zu überprüfen und zu verstehen, was jeder Abschnitt macht.
Schritt 9 - Programm hochladen: Drücken Sie den Upload-Button (das Rechtspfeil-Symbol) in der Arduino IDE, um den Code zu kompilieren und an den Arduino Mega zu senden. Warten Sie auf die Meldung "Done uploading".
Schritt 10 - Ergebnisse anzeigen: Öffnen Sie den Serial Monitor (Tools > Serial Monitor oder Ctrl+Shift+M), um die Ergebnisse zu überprüfen. Sie sollten GPS-Daten erscheinen sehen. Beachten Sie, dass es einige Minuten dauern kann, bis ein GPS-Signal erfasst wird, besonders wenn Sie sich drinnen befinden.

COM6

Send

Arduino - GPS module - latitude: 40.741895 - longitude: -73.989308 - altitude: 12.50 - speed: 0.85 km/h - GPS date&time: 2026-1-19 14:32:45 - latitude: 40.741897 - longitude: -73.989310 - altitude: 12.60 - speed: 1.20 km/h - GPS date&time: 2026-1-19 14:32:46 - latitude: 40.741899 - longitude: -73.989315 - altitude: 12.70 - speed: 2.15 km/h - GPS date&time: 2026-1-19 14:32:47

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Profi-Tipp: Für beste Ergebnisse platzieren Sie Ihr GPS-Modul in der Nähe eines Fensters oder im Freien mit freier Sicht zum Himmel. GPS-Signale sind relativ schwach und können durch Gebäude, Bäume oder sogar dicke Wolken blockiert werden.

Berechnung der Entfernung vom aktuellen Standort zu einem vordefinierten Ort

Lassen Sie uns nun etwas wirklich Aufregendes erkunden - die Berechnung der Entfernung zwischen zwei Punkten auf der Erde! Dieses Beispiel demonstriert, wie Sie die Entfernung zwischen Ihrer aktuellen GPS-Position und jedem vordefinierten Ort Ihrer Wahl berechnen können.

In dieser spezifischen Implementierung berechnen wir, wie weit Sie von London, Vereinigtes Königreich (Breitengrad 51.508131, Längengrad -0.128002) entfernt sind. Der Code verwendet die Haversine-Formel, die die sphärische Form der Erde berücksichtigt, um genaue Entfernungsberechnungen zu liefern. Diese Technik ist von unschätzbarem Wert für Navigationssysteme, Geofencing-Anwendungen, Näherungsalarme und standortbasierte Dienste.

Sie können die Zielkoordinaten leicht ändern, um Entfernungen zu jedem Ort zu berechnen, der Sie interessiert - vielleicht Ihr Zuhause, Büro, ein Lieblingsurlaubsort oder ein Lieferziel!

/* * Dieser Arduino Mega Code wurde von newbiely.de entwickelt * Dieser Arduino Mega Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-mega/arduino-mega-gps */ #include <TinyGPS++.h> TinyGPSPlus gps; // the TinyGPS++ object const double LONDON_LAT = 51.508131; const double LONDON_LON = -0.128002; void setup() { Serial.begin(9600); Serial1.begin(9600); // Default baud of NEO-6M GPS module is 9600 Serial.println(F("Arduino - GPS module")); } void loop() { if (Serial1.available() > 0) { if (gps.encode(Serial1.read())) { if (gps.location.isValid()) { double latitude = gps.location.lat(); double longitude = gps.location.lng(); unsigned long distanceKm = TinyGPSPlus::distanceBetween(latitude, longitude, LONDON_LAT, LONDON_LON) / 1000; Serial.print(F("- latitude: ")); Serial.println(latitude); Serial.print(F("- longitude: ")); Serial.println(longitude); Serial.print(F("- distance to London: ")); Serial.println(distanceKm); } else { Serial.println(F("- location: INVALID")); } Serial.println(); } } if (millis() > 5000 && gps.charsProcessed() < 10) Serial.println(F("No GPS data received: check wiring")); }

Schnelle Schritte

Bereit, die Entfernungsberechnung in Aktion zu sehen? Befolgen Sie diese einfachen Schritte:

Kopieren und Öffnen: Kopieren Sie den vollständigen oben bereitgestellten Code und öffnen Sie ihn in der Arduino IDE-Software. Der Code enthält alle notwendigen Berechnungen bereits integriert.
Auf Board hochladen: Drücken Sie den Upload-Button (Rechtspfeil-Symbol) in der Arduino IDE, um den Code zu kompilieren und auf Ihren Arduino Mega zu übertragen. Der Vorgang dauert nur wenige Sekunden.
Output überwachen: Öffnen Sie den Serial Monitor, um die Ergebnisse in Echtzeit angezeigt zu bekommen. Sie sehen nicht nur die Entfernung zu London, sondern auch Ihre aktuellen Koordinaten und andere GPS-Informationen.

COM6

Send

Arduino - GPS module - latitude: 40.741895 - longitude: -73.989308 - distance to London: 5570 - latitude: 40.741897 - longitude: -73.989310 - distance to London: 5570 - latitude: 40.741899 - longitude: -73.989315 - distance to London: 5570

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Anwendungsideen: Diese Entfernungsberechnungsfunktion eröffnet zahlreiche Projektmöglichkeiten. Sie könnten ein "Schatzsuche"-Spiel erstellen, eine "Nach Hause zurückkehren"-Funktion für ein autonomes Fahrzeug bauen, Geofencing-Alarme einrichten, wenn Sie sich innerhalb einer bestimmten Entfernung zu einem Ort befinden, oder sogar verfolgen, wie weit Sie auf einer Reise gereist sind. Die Möglichkeiten sind nur durch Ihre Vorstellungskraft begrenzt!
