Arduino Mega - Solenoid Schloss

Diese Anleitung zeigt Ihnen, wie Sie das Arduino Mega Board und ein Solenoid Schloss verwenden, um eine Tür, einen Schrank oder eine Schublade zu ver- oder entriegeln. Hier ist, was wir lernen werden:

Wie Sie ein Solenoid Schloss mit einem Arduino Mega verbinden.
Wie Sie Code für das Arduino Mega schreiben, um das Solenoid Schloss zu steuern.

Erforderliche Hardware

1	×	Arduino Mega
1	×	USB 2.0 Kabel Typ A/B
1	×	Solenoid Schloss
1	×	Relais
1	×	12V Netzteil
1	×	DC-Stromanschluss
1	×	(Empfohlen) Screw Terminal Block Shield for Arduino Uno/Mega
1	×	(Empfohlen) Breadboard Shield for Arduino Mega
1	×	(Empfohlen) Enclosure for Arduino Mega

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Solenoid Schloss

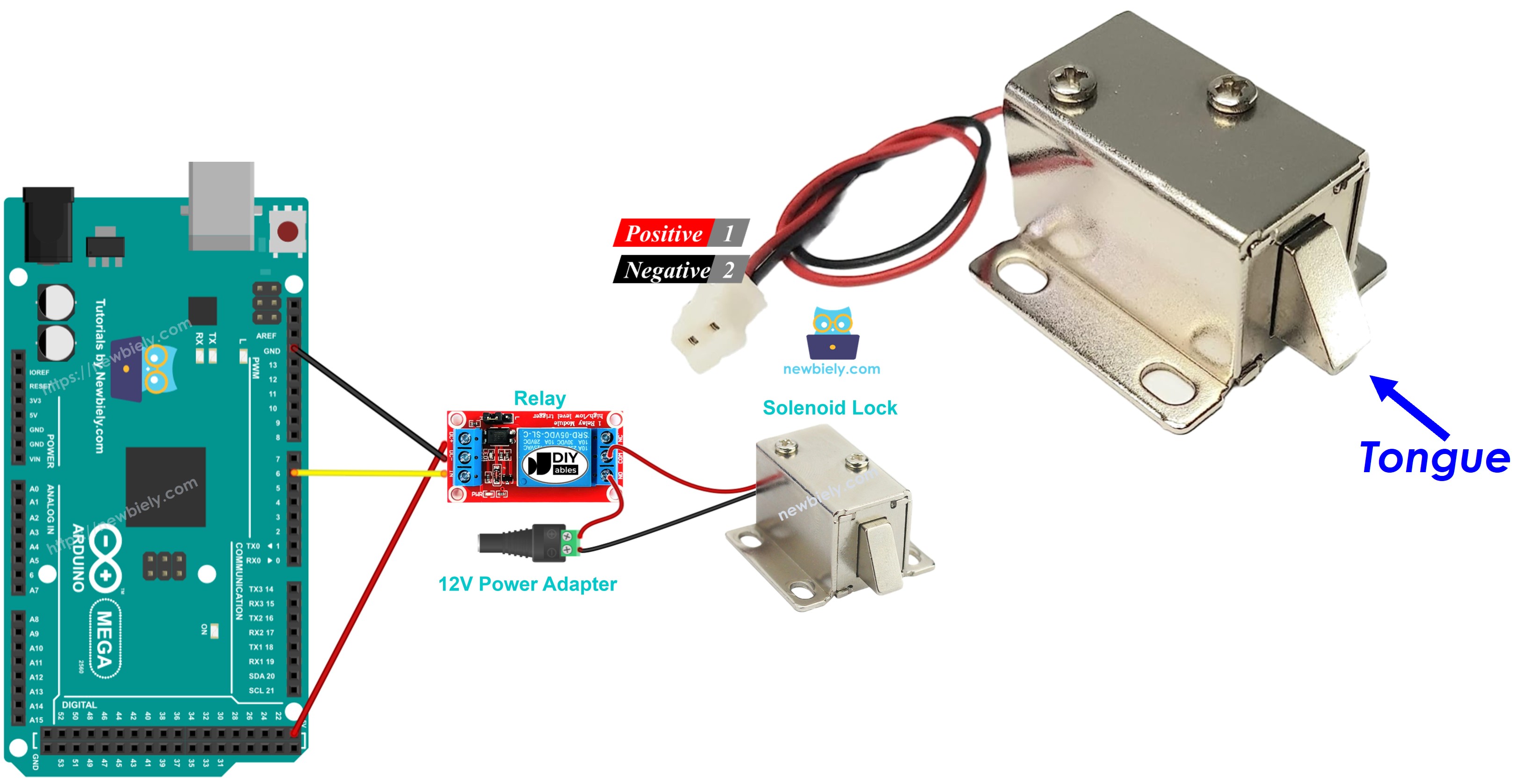

Ein Solenoid Schloss, auch elektrisches Türschloss genannt, ver- und entriegelt Schränke, Schubladen und Türen.

Pinout

Ein Solenoid Schloss verwendet zwei Drähte.

Verbinden Sie den roten Draht (positiv) mit der 12V DC Stromversorgung.
Verbinden Sie den schwarzen Draht (negativ) mit der Masse (GND) der Stromversorgung.

Wie es funktioniert

Wenn das elektrische Schloss Strom hat, fährt der Riegel aus und die Tür ist verriegelt.
Wenn kein Strom vorhanden ist, zieht sich der Riegel zurück und die Tür ist entriegelt.

※ Notiz:

Das Solenoid Schloss benötigt normalerweise eine Stromversorgung von 12V, 24V oder 48V. Verbinden Sie das Schloss nicht direkt mit einem Arduino Mega Pin. Verwenden Sie stattdessen ein Relais zwischen dem Schloss und dem Arduino Mega Pin.

Wenn wir das Solenoid Schloss mit einem normalerweise offenen Relais verbinden:

Wenn der Schalter aus ist, ist die Tür entriegelt.
Wenn der Schalter ein ist, ist die Tür verriegelt.

Verbinden Sie ein Arduino Mega mit einem Relais, um ein Solenoid Schloss zu steuern. Erfahren Sie mehr über die Verwendung eines Relais mit Arduino Mega in unserem Leitfaden: Arduino Mega - Relais Tutorial.

Schaltplan

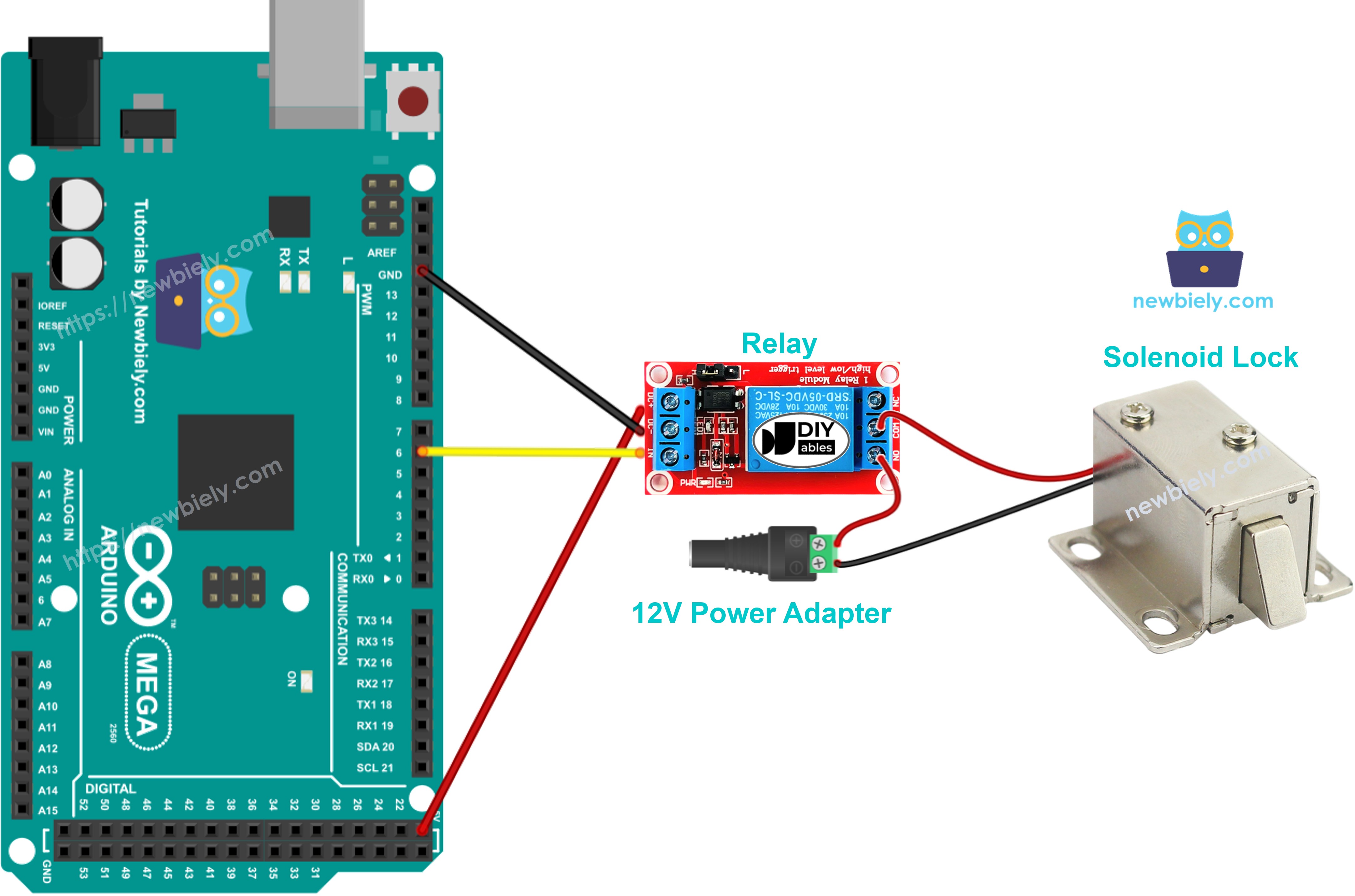

Arduino Mega solenoid lock Wiring Diagram

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Arduino Mega Code

Dieses Programm verriegelt und entriegelt die Tür alle fünf Sekunden.

/* * Dieser Arduino Mega Code wurde von newbiely.de entwickelt * Dieser Arduino Mega Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-mega/arduino-mega-solenoid-lock */ #define RELAY_PIN 3 // The Arduino Mega pin connected to the IN pin of relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // uhlock the door delay(5000); digitalWrite(RELAY_PIN, LOW); // lock the door delay(5000); }

Schnelle Schritte

Befolgen Sie diese Schritte nacheinander.

Verbinden Sie das Solenoid Schloss mit dem Arduino Mega wie im Schaltplan gezeigt.
Verbinden Sie das Arduino Mega über ein USB-Kabel mit Ihrem Computer.
Öffnen Sie die Arduino IDE auf Ihrem Computer.
Wählen Sie das richtige Board (Arduino Mega) und den richtigen COM-Port.
Kopieren Sie den Code und öffnen Sie ihn in der Arduino IDE.
Klicken Sie auf die Upload Schaltfläche in der Arduino IDE, um den Code an das Arduino Mega zu senden.
Überprüfen Sie die Position des Schlossriegels.
