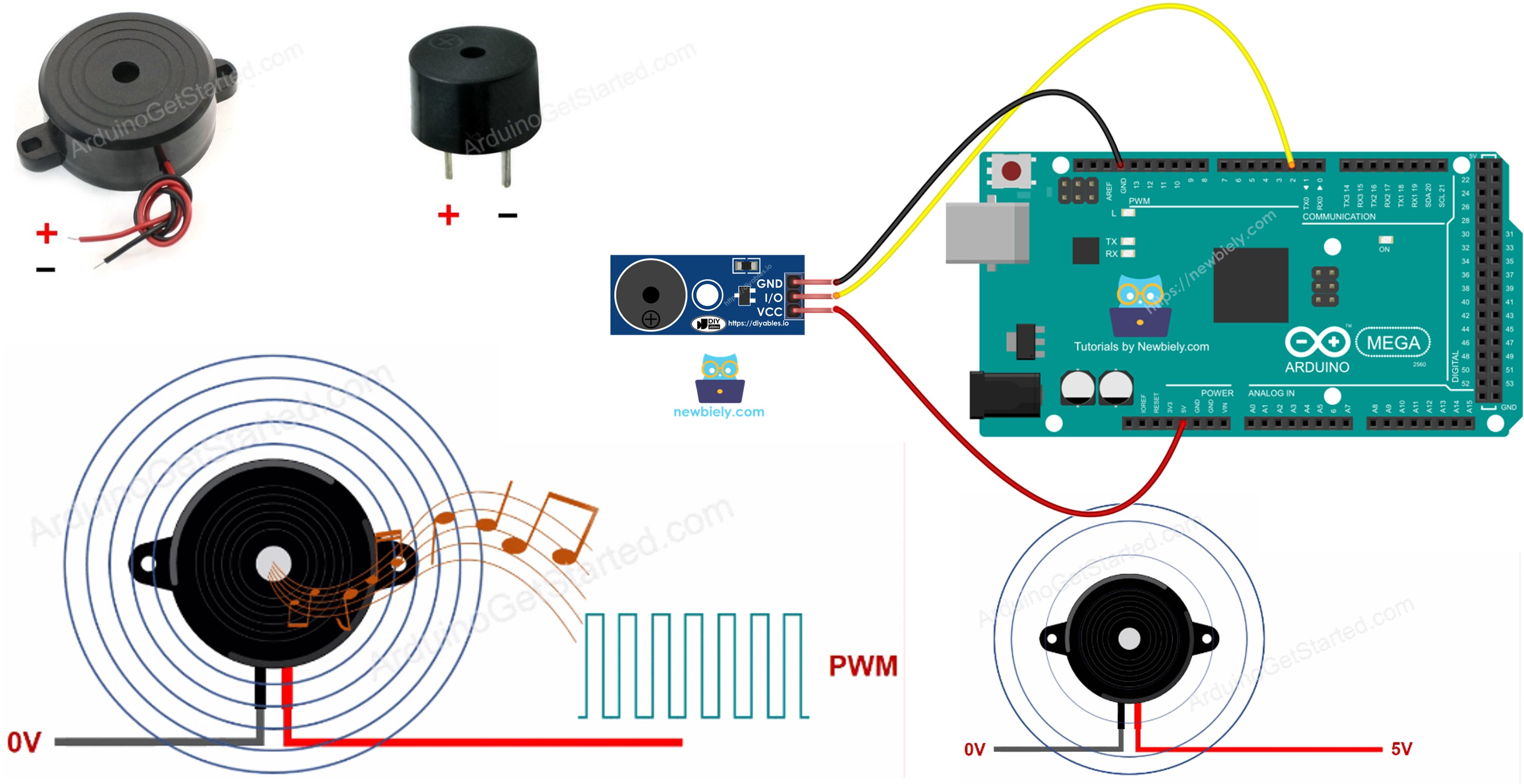

Arduino Mega - Piezo Buzzer

Benötigte Hardware

Oder Sie können die folgenden Kits kaufen:

Über Buzzer

Buzzer sind elektroakustische Wandler, die elektrische Signale in hörbare Schallwellen umwandeln. Sie sind wesentliche Komponenten für das Hinzufügen von Audio-Feedback, Alarmen und musikalischen Funktionen zu Arduino Mega Projekten. Das Verständnis der verschiedenen Buzzer-Typen und ihrer Eigenschaften hilft Ihnen, die richtige Komponente für Ihre spezifische Anwendung zu wählen.

Buzzer gibt es in verschiedenen Varianten, jede mit unterschiedlichen Eigenschaften und optimalen Anwendungsfällen. Die wichtigsten Klassifikationskategorien sind:

Klassifikation nach Steuerungsmethode:

• Aktive Buzzer - Selbstschwingende Geräte, die Klang erzeugen, wenn sie mit Strom versorgt werden
• Passive Buzzer - Benötigen ein externes Frequenzsignal zur Klangerzeugung

Klassifikation nach Klangerzeugungstechnologie:

• Piezo Buzzer - Verwenden piezoelektrische Kristallvibration für Klangerzeugung
• Elektromagnetische Buzzer - Verwenden elektromagnetische Spule und Membran-Mechanismus

Klassifikation nach Betriebsspannung:

• Niederspannung (3-5V) - Direkte Arduino-Pin-Steuerung, ideal für Mikrocontroller-Projekte
• Hochspannung (12V+) - Benötigen Relais oder Transistor-Schaltung, erzeugen lautere Ausgabe

Jeder Buzzer-Typ bietet einzigartige Vorteile für verschiedene Projektanforderungen. Lassen Sie uns diese Kategorien im Detail erkunden, um zu verstehen, welcher Buzzer am besten für Ihre Arduino Mega Anwendung geeignet ist.

Aktiver Buzzer vs Passiver Buzzer

Das Verständnis des Unterschieds zwischen aktiven und passiven Buzzern ist entscheidend für die Auswahl der richtigen Komponente für Ihr Arduino Mega Projekt. Der grundlegende Unterschied liegt darin, wie sie Klang erzeugen und welche Kontrolle Sie benötigen.

Eigenschaften Aktiver Buzzer:

• Integrierter Oszillator: Enthält eine interne Oszillatorschaltung, die automatisch einen Ton mit fester Frequenz erzeugt, wenn Strom angelegt wird
• Einfache Bedienung: Einfach Spannung anlegen (HIGH-Signal) und er piept - keine Frequenzprogrammierung nötig
• Konstanter Ton: Erzeugt eine einzige, vorbestimmte Frequenz (typisch 2-4 kHz)
• Leichte Implementierung: Perfekt für Anfänger - funktioniert wie eine LED (digitalWrite HIGH/LOW)
• Strombedarf: Benötigt kontinuierliche Spannung zur Aufrechterhaltung der Klangausgabe
• Anwendungen: Einfache Alarmsysteme, Benachrichtigungspiepser, Tastatur-Feedback, Fehlermeldungen, grundlegende Audio-Indikatoren
• Vorteil: Extrem einfach zu programmieren - keine Frequenzberechnungen oder Timing erforderlich
• Einschränkung: Kann keine Melodien abspielen oder Tonhöhe ändern - nur Ein/Aus-Piepen

Eigenschaften Passiver Buzzer:

• Kein interner Oszillator: Benötigt externes Rechtecksignal zur Klangerzeugung
• Frequenzabhängig: Die Eingangssignalfrequenz bestimmt die Ausgabetonhöhe
• Musikalische Fähigkeit: Kann verschiedene Noten und komplette Melodien durch Frequenzvariation abspielen
• Programmierkomplexität: Benötigt tone() Funktion oder manuelle PWM-Signalerzeugung
• Variable Ausgabe: Erzeugt jede programmierte Frequenz (typisch 20 Hz bis 20 kHz)
• Anwendungen: Musikprojekte, Melodien-Wiedergabe, Mehrtönige Alarme, Klangeffekte, tonbasierte Kommunikation
• Vorteil: Vollständige Kontrolle über Tonhöhe und Klang - kann komplexe Sounds erstellen
• Einschränkung: Benötigt komplexere Programmierung und Frequenzwissen

Schnelle Auswahlhilfe:

• Wählen Sie Aktiven Buzzer für: Einfache Pieptöne, Alarme, Benachrichtigungen, Anfängerprojekte
• Wählen Sie Passiven Buzzer für: Musik, Melodien, variable Töne, Klangeffekte, fortgeschrittene Projekte

Profi-Tipp: Passive Buzzer bieten viel mehr Vielseitigkeit und sind nur geringfügig komplexer zu programmieren. Für Lernzwecke vermitteln passive Buzzer wertvolle Konzepte über Frequenz, Ton und Audio-Synthese!

Piezo Buzzer vs Elektromagnetischer Buzzer

Jenseits der aktiv/passiv-Unterscheidung unterscheiden sich Buzzer auch in ihrer grundlegenden Klangerzeugungstechnologie. Das Verständnis von piezoelektrischen versus elektromagnetischen Mechanismen hilft Ihnen, den optimalen Buzzer für Ihre Strom-, Größen- und Audioqualitäts-Anforderungen zu wählen.

Piezo Buzzer (Piezoelektrische Technologie):

• Klangerzeugungsprinzip: Verwendet einen piezoelektrischen Keramikkristall, der sich physisch ausdehnt und zusammenzieht, wenn Spannung angelegt wird, wodurch mechanische Vibrationen entstehen, die Schallwellen erzeugen
• Audio-Eigenschaften: Erzeugt hohe, klare, scharfe Töne mit ausgezeichneter Klarheit
• Frequenzbereich: Breiter Frequenzgang - kann Töne von 100 Hz bis 10 kHz oder höher erzeugen
• Energieeffizienz: Extrem niedriger Stromverbrauch (typisch 1-3 mA) - perfekt für batteriebetriebene Projekte
• Größe und Gewicht: Sehr kompakt und leicht - einfach in kleine Projekte zu integrieren
• Haltbarkeit: Keine beweglichen Spulen oder mechanischen Teile, die verschleißen können - hochzuverlässig und langlebig
• Anwendungen: Alarmanlagen, Musikinstrumente, Uhren, Medizingeräte, Sensor-Feedback, Arduino-Projekte
• Spannungsanforderung: Funktioniert effizient bei 3-5V (Arduino-kompatibel) oder 12-24V für lautere Ausgabe
• Klangqualität: Saubere, reine Töne ideal für Melodien und klare Benachrichtigungen

Elektromagnetischer Buzzer (Magnetspulen-Technologie):

• Klangerzeugungsprinzip: Verwendet eine elektromagnetische Spule, die eine Metallmembran anzieht und Vibrationen durch Magnetkraft erzeugt
• Audio-Eigenschaften: Erzeugt tiefere, summende Geräusche mit mechanischerer Qualität
• Frequenzbereich: Begrenzter Frequenzbereich - erzeugt typischerweise eine einzige Resonanzfrequenz
• Stromverbrauch: Höhere Stromaufnahme (typisch 10-30 mA) im Vergleich zu Piezo-Buzzern
• Größe und Gewicht: Sperriger aufgrund von Spule und magnetischen Komponenten - schwerere Konstruktion
• Haltbarkeit: Mechanische Komponenten können sich mit der Zeit abnutzen - etwas weniger zuverlässig langfristig
• Anwendungen: Türklingeln, traditionelle Wecker, Industriealarme, Fahrzeugalarme
• Spannungsanforderung: Benötigt oft höhere Spannung (6-12V) für optimale Leistung
• Klangqualität: Charakteristisches "Summen" - gut für aufmerksamkeitserregende Alarme

Warum Piezo Buzzer ideal für Arduino-Projekte sind:

1. Arduino-kompatible Spannung: Funktioniert perfekt bei 3.3V oder 5V Logikpegeln
2. Niedrige Stromaufnahme: Kann direkt von Arduino-Pins gespeist werden (max. 40mA pro Pin)
3. Kompakte Größe: Passt einfach auf Breadboards und in Projektgehäuse
4. Musikalische Fähigkeit: Ausgezeichneter Frequenzgang für Melodien-Wiedergabe
5. Keine externen Komponenten: Kein Transistor oder Relais für 3-5V Betrieb erforderlich

Spannungsflexibilität mit 3-24V Buzzern:

Viele im Handel erhältliche Piezo Buzzer sind für 3V-24V Betrieb ausgelegt [LINK_MAIN_PIEZO_BUZZER] und bieten Flexibilität für verschiedene Stromszenarien:

• 3-5V Betrieb (Direkte Arduino-Verbindung): Buzzer-Pluspol direkt an einen Arduino Mega Digital-Ausgang anschließen. Erzeugt klare Pieptöne geeignet für Tastatur-Feedback, Benachrichtigungen und Benutzeroberflächen-Sounds. Der Arduino-Pin kann genügend Strom (~20mA) liefern, um den Buzzer bei moderater Lautstärke zu betreiben.
• 12-24V Betrieb (Relais- oder Transistor-Steuerung): Buzzer über Relais oder Transistor, gesteuert von Arduino, an externes 12V Netzteil anschließen. Erzeugt deutlich lautere Alarmtöne geeignet für Sicherheitssysteme, Industriealarme und aufmerksamkeitserregende Benachrichtigungen. Die höhere Spannung treibt den Piezo-Kristall stärker an und erhöht die akustische Ausgabe.

Tutorial-Umfang:

Dieser Leitfaden konzentriert sich speziell auf die Verwendung von 3-5V Piezo Buzzern (sowohl aktive als auch passive Typen) mit direkter Arduino Mega Pin-Steuerung. Dies ist die häufigste Konfiguration für Arduino-Projekte und benötigt keine zusätzlichen Komponenten. Wenn Sie 12V+ Buzzer für lautere Ausgabe steuern müssen, schauen Sie sich bitte unser Arduino Mega 12V Buzzer Tutorial an, das Relais-Steuerung und Transistor-Schaltkreise behandelt.

Pinbelegung

Das Verständnis der Piezo Buzzer Pinbelegung ist wesentlich für die ordnungsgemäße Verbindung mit Ihrem Arduino Mega. Glücklicherweise haben Buzzer eine einfache Zwei-Draht-Schnittstelle, die die Verkabelung unkompliziert macht, aber die richtige Polarität und Verbindungsmethoden sind wichtig für zuverlässigen Betrieb.

Buzzer-Pin-Konfiguration:

Die meisten Piezo Buzzer haben zwei Anschlüsse oder Drähte mit spezifischen Funktionen:

• Negativer/Masse-Pin (-): Dies ist der Referenz-Masse-Anschluss. Verbinden Sie diesen Pin mit dem Arduino Mega GND (Masse) Pin, um den elektrischen Stromkreis zu schließen. Bei Buzzern mit Drahtleitungen ist der schwarze oder kürzere Draht typischerweise Masse. Bei auf Platinen montierten Buzzern ist dies normalerweise mit einem "-" Symbol markiert oder kann der Pin sein, der mit dem Metallgehäuse verbunden ist.
• Positiver/Signal-Pin (+): Dies ist der Steuereingansanschluss, der das Treibersignal vom Arduino Mega empfängt. Verbinden Sie diesen Pin mit einem digitalen Ausgangspin am Arduino (z.B. Pin 2, 4 oder jeden anderen digitalen Pin). Bei Buzzern mit Drahtleitungen ist der rote oder längere Draht typischerweise positiv. Bei auf Platinen montierten Buzzern ist dies mit einem "+" Symbol markiert und oft mit der aktiven Elektrode des Piezo-Kristalls verbunden.

Verbindungsmethoden:

1. Direkte Arduino-Pin-Verbindung (3-5V Buzzer):
• Positiver Pin → Arduino Digital-Ausgangspin (z.B. Pin 2)
• Negativer Pin → Arduino GND
• Verwenden, wenn Buzzer-Spannungsbereich 3-5V ist
• Arduino-Pin kann ausreichend Strom liefern (typisch 1-20mA)
• Einfach, benötigt keine zusätzlichen Komponenten

• Positiver Pin → Externes Netzteil Plus (12V)
• Negativer Pin → Transistor-Kollektor oder Relais NO (Öffner)
• Transistor-Emitter oder Relais COM → Netzteil Masse
• Arduino-Pin steuert Transistor-Basis oder Relais-Spule
• Verwenden, wenn Buzzer höhere Spannung benötigt als Arduino liefern kann
• Ermöglicht Hochstrom-, Hochspannungs-Buzzer-Betrieb

Polarität ist wichtig:

Während Piezo Buzzer im Allgemeinen polaritätsempfindlich sind (besonders aktive Buzzer mit interner Schaltung), führt eine umgekehrte Verbindung typischerweise nicht zu Schäden, kann aber zu folgendem führen:

• Keine Klangausgabe oder sehr schwacher Klang
• Reduzierte Lautstärke oder verzerrtes Audio
• Ungleichmäßiger Betrieb

Überprüfen Sie immer die Polarität vor der Verbindung. Wenn Ihr Buzzer keinen Klang erzeugt, versuchen Sie die Verbindungen umzukehren.

Buzzer-Pins identifizieren:

• Drahtleitungs-Buzzer: Rot = positiv (+), Schwarz = negativ (-)
• Platinen-montierte Buzzer: Suchen Sie nach "+" und "-" Markierungen auf dem Gehäuse
• Längere Leitung: Normalerweise positiv (ähnlich der LED-Konvention)
• Buzzer-Module: Klar beschriftete S (Signal), VCC (+) und GND (-) Pins

Buzzer-Module verwenden:

Viele Arduino-kompatible Piezo Buzzer Module enthalten zusätzliche Funktionen:

• Drei-Pin-Schnittstelle: VCC (Strom), GND (Masse), S (Signal)
• Onboard-Transistor: Ermöglicht höheren Stromantrieb für lautere Ausgabe
• Befestigungslöcher: Einfache Integration in Projektgehäuse
• Klare Beschriftung: Keine Polaritätsverwirrung

Buzzer-Module vereinfachen Verbindungen und werden für Anfänger empfohlen!

Wie ein aktiver Buzzer funktioniert

Aktive Buzzer enthalten eine interne Oszillatorschaltung, die automatisch einen Ton mit fester Frequenz erzeugt, wenn Strom angelegt wird. Das Verständnis ihrer Funktionsweise hilft Ihnen, einfache aber effektive Audio-Rückmeldungen in Ihren Arduino-Projekten zu implementieren.

Kontinuierlicher Piep-Modus:

Wenn Sie Spannung (5V oder 3.3V) an den positiven Pin eines aktiven Buzzers anlegen, aktiviert sich die interne Oszillatorschaltung und treibt das piezoelektrische Element mit einer festen Frequenz (typisch 2-4 kHz) an. Der Buzzer erzeugt einen kontinuierlichen Piep, solange Strom angelegt wird:

• digitalWrite(buzzerPin, HIGH) → Buzzer schaltet EIN, erzeugt kontinuierlichen Ton
• digitalWrite(buzzerPin, LOW) → Buzzer schaltet AUS, stumm

Diese einfache Ein/Aus-Steuerung macht aktive Buzzer unglaublich einfach zu verwenden - sie funktionieren genau wie LEDs. Der interne Oszillator übernimmt automatisch die gesamte Frequenzerzeugung, sodass Sie kein PWM oder die tone() Funktion verwenden müssen.

Piep-Muster erstellen:

Während aktive Buzzer die Tonhöhe nicht ändern können (feste Frequenz), können Sie verschiedene Piep-Muster durch Steuerung des Timings von Ein/Aus-Impulsen erstellen. Durch Senden eines Rechtecksignalmusters (abwechselnd HIGH und LOW Signale) an den positiven Pin erstellen Sie charakteristische Audio-Muster:

• Langsame Impulse (500ms ein, 500ms aus): Lange Pieps - gut für ruhige Benachrichtigungen
• Mittlere Impulse (200ms ein, 200ms aus): Standard-Pieps - allgemeine Alarme
• Schnelle Impulse (100ms ein, 100ms aus): Schnelle Pieps - dringende Warnungen
• Morse-Code-Muster: Variable Ein/Aus-Zeiten - Datenkommunikation
• Rhythmische Muster: Benutzerdefinierte Timing-Sequenzen - einzigartige Audio-Signaturen

Durch Variation der Dauer und des Rhythmus der Impulse können Sie erkennbare Muster erstellen, die verschiedene Bedeutungen vermitteln (Erfolgs-Piep, Fehler-Piep, Warn-Piep, etc.). Obwohl Sie die Tonhöhe nicht wie bei einem passiven Buzzer ändern können, machen kreative Timing-Muster aktive Buzzer überraschend ausdrucksstark.

Aktive Buzzer programmieren:

Vorteile aktiver Buzzer:

• Keine tone() Funktion nötig - verwenden Sie einfaches digitalWrite()
• Keine Frequenzberechnungen erforderlich
• Konsistente, zuverlässige Ausgabe
• Perfekt für Anfänger
• Ideal für einfache Alarme und Benachrichtigungen

Wie ein passiver Buzzer funktioniert

Passive Buzzer fehlt ein interner Oszillator und benötigen ein externes Frequenzsignal zur Klangerzeugung. Dies macht sie etwas komplexer in der Steuerung, bietet aber enorme Flexibilität für die Erzeugung musikalischer Töne und verschiedener Audioeffekte.

Warum passive Buzzer ein Signal benötigen:

Im Gegensatz zu aktiven Buzzern, die automatisch piepen, wenn sie mit Strom versorgt werden, erzeugen passive Buzzer keinen Klang, wenn Sie einfach DC-Spannung (digitalWrite HIGH) an den positiven Pin anlegen. Das liegt daran, dass passive Buzzer ein wechselndes Signal (abwechselnd zwischen HIGH und LOW) benötigen, um das piezoelektrische Element zum Vibrieren zu bringen und Klang zu erzeugen.

• Konstante Spannung anlegen (digitalWrite HIGH): Kein Klang - Piezo-Kristall biegt sich, vibriert aber nicht
• Rechtecksignal anlegen (tone() Funktion): Klang erzeugt - Kristall vibriert mit Signalfrequenz

Frequenzabhängige Klangerzeugung:

Wenn Sie ein Rechtecksignal (schnell abwechselnd zwischen HIGH und LOW) an den positiven Pin des passiven Buzzers senden, vibriert der piezoelektrische Kristall mit der Frequenz dieses Signals und erzeugt hörbare Schallwellen. Die Beziehung zwischen Frequenz und wahrgenommener Tonhöhe ist direkt:

• Niedrige Frequenz (100-300 Hz): Tiefe, niedrige Töne (Bassnoten)
• Mittlere Frequenz (300-1000 Hz): Mittlere Töne (typischer Sprachbereich)
• Hohe Frequenz (1000-4000 Hz): Hohe Töne (Höhennoten)
• Sehr hohe Frequenz (4000+ Hz): Durchdringende, pfeifende Töne

Rechtecksignal-Anforderungen:

Ein ordnungsgemäßes Treibersignal für einen passiven Buzzer ist ein Rechtecksignal mit diesen Eigenschaften:

• 50% Tastverhältnis: Signal ist HIGH für genau die Hälfte der Periode, LOW für die andere Hälfte
• Konsistente Frequenz: Frequenz bestimmt die Tonhöhe, die Sie hören
• Ausreichender Spannungshub: Muss zwischen 0V (LOW) und 5V (HIGH) wechseln

Musikalische Noten abspielen:

Musik besteht aus Noten mit spezifischen Frequenzen (gemessen in Hertz). Durch Programmierung Ihres Arduinos, Rechtecksignale bei diesen präzisen Frequenzen zu erzeugen, können Sie erkennbare Melodien abspielen:

• Mittleres C (C4): 261.63 Hz
• A4 (Kammerton): 440 Hz
• C5 (eine Oktave über mittlerem C): 523.25 Hz

Um eine Melodie abzuspielen:

1. Erzeugen Sie ein Rechtecksignal mit der Frequenz der ersten Note für ihre Dauer
2. Stoppen Sie den Ton kurz (Stille zwischen Noten)
3. Erzeugen Sie ein Rechtecksignal mit der Frequenz der nächsten Note
4. Wiederholen Sie für alle Noten in der Melodie

Arduinos tone() Funktion:

Glücklicherweise müssen Sie keine Rechtecksignale manuell erstellen! Arduino stellt die tone() Funktion bereit, die automatisch das erforderliche Rechtecksignal bei jeder von Ihnen angegebenen Frequenz erzeugt:

Beispiel - mittleres C (261 Hz) für 1 Sekunde abspielen:

Vorteile passiver Buzzer:

• Vollständige Tonhöhenkontrolle: Jede Frequenz von 20 Hz bis 20 kHz abspielen
• Musikalische Fähigkeit: Melodien, Lieder und Klangeffekte erstellen
• Variable Töne: Verschiedene Frequenzen für verschiedene Benachrichtigungen
• Klangeffekte: Sirenen, Alarme, Spielesounds durch Frequenz-Durchlauf
• Lernwerkzeug: Vermittelt Konzepte von Frequenz, Ton und Audio-Synthese

Wann passive Buzzer verwenden:

• Projekte, die musikalische Ausgabe benötigen (Lieder, Melodien)
• Anwendungen, die mehrere unterschiedliche Töne benötigen
• Interaktive Geräte mit vielfältigem Audio-Feedback
• Bildungsprojekte, die Klang und Frequenz lehren
• Spiele und Spielzeug mit Klangeffekten

Schaltplan

Ein Piezo Buzzer mit
