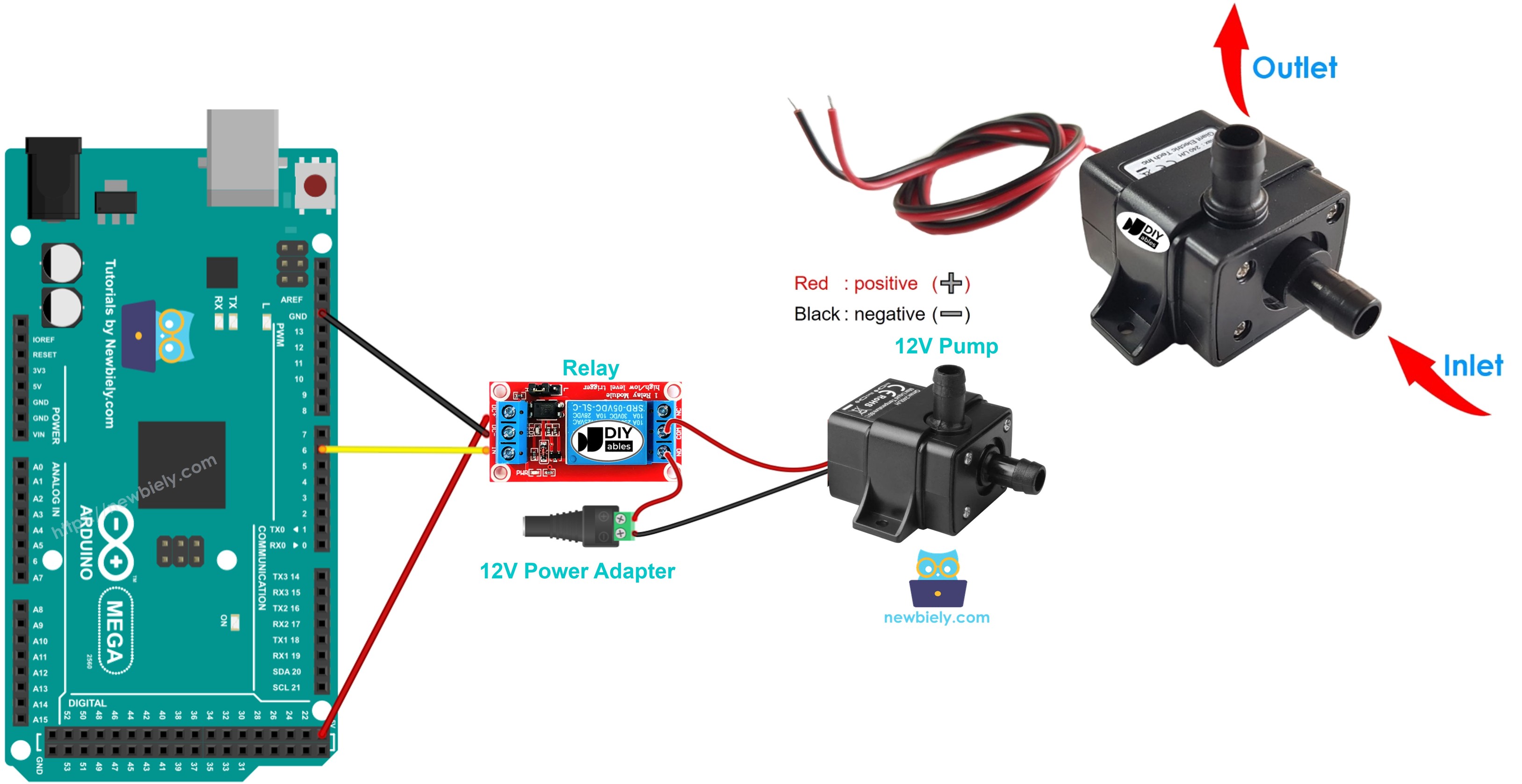

Arduino Mega - Pumpe steuern
In dieser Anleitung zeigen wir, wie Sie eine 12-Volt-Pumpe an einen Arduino Mega anschließen und Code schreiben, um die Pumpe zu steuern. Dieses Tutorial kann Ihnen dabei helfen, einfache Systeme wie Pflanzenbewässerung, Aquarien oder Wassernachfüllstationen zu bauen.
Die Pumpe kann mit einem Relais oder mit einem MOSFET-Modul angesteuert werden. Mit dem Relais läuft die Pumpe entweder oder sie steht. Mit dem MOSFET-Modul kann der Arduino Mega außerdem ändern, wie schnell die Pumpe läuft, sodass Sie einstellen können, wie viel Wasser fließt. Das MOSFET-Modul ist außerdem lautlos. Sie lernen hier beide Methoden kennen.

Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Über 12V Pumpe
Pinout

Eine 12-Volt-Pumpe hat normalerweise zwei Pins.
- Verbinden Sie das schwarze Kabel (negativ, -) mit der Masse des Netzteils.
- Verbinden Sie das rote Kabel (positiv, +) mit den 12V des Netzteils.
Wie man die Pumpe steuert
Die Verwendung eines 12V-Netzteils für eine 12V-Pumpe bringt sie zum Laufen. Um die Pumpe mit einem Arduino Mega zu steuern, platzieren Sie ein Relais zwischen dem Arduino Mega und der Pumpe. Der Arduino Mega kann die Pumpe über das Relais steuern. Falls Sie noch nichts über Relais wissen (Pins, Funktionsweise, Programmierung, etc.), lernen Sie es aus dem Arduino Mega - Relay Tutorial.
Eine andere Möglichkeit ist, ein MOSFET-Modul zwischen den Arduino Mega und die Pumpe zu setzen. Um dieses Modul zuerst zu verstehen, lesen Sie Arduino Mega - MOSFET-Modul.
Pumpensteuerung: Relais vs. MOSFET-Modul
| Relais | MOSFET-Modul | |
|---|---|---|
| Steuerung | laufen oder stoppen | laufen oder stoppen, plus Pumpengeschwindigkeit und Wasserfluss (PWM) |
| Geräusch | macht einen Klick | leise |
| Schaltgeschwindigkeit | langsam, in Millisekunden | sehr schnell |
| Lebensdauer | Kontakte nutzen sich mit der Zeit ab | keine beweglichen Kontakte |
| Pumpenstrom | AC- oder DC-Pumpe | nur DC-Pumpe |
| Versorgungsspannung für die Pumpe | jeder Wert innerhalb der Relaisangabe | mindestens etwa 6V |
| Elektrische Isolation | ja, zwischen Spule und Kontakten | ja, durch einen PC817-Optokoppler |
| Geeignet für | AC-Pumpen und einfache Ein/Aus-Aufgaben | DC-Pumpen mit Durchflusssteuerung oder häufigem Schalten |
Wenn Ihr Projekt einen sanften Durchfluss braucht, zum Beispiel langsames Gießen kleiner Pflanzen, wählen Sie das MOSFET-Modul für die 12V-Pumpe. Wenn die Pumpe mit Netzspannung (AC) läuft, wählen Sie das Relais.

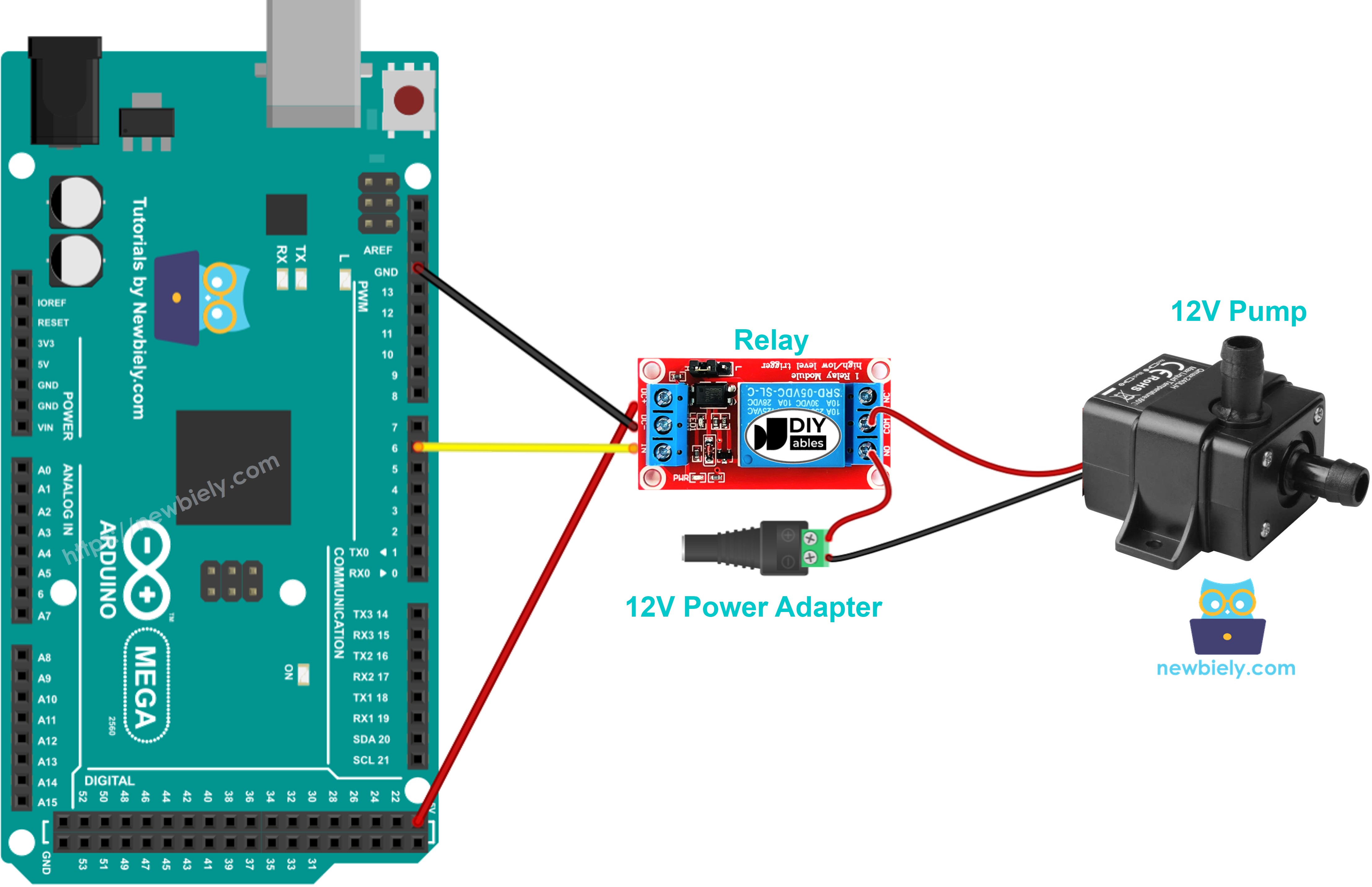

Schaltdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
Arduino Mega Code
Der folgende Code schaltet die Pumpe kontinuierlich für fünf Sekunden ein, dann für fünf Sekunden aus.
Schnelle Schritte
Folgen Sie diesen Schritten einzeln nacheinander.
- Verbinden Sie die Pumpe mit dem Arduino Mega über ein Relais, wie im Diagramm gezeigt.
- Verbinden Sie den Arduino Mega mit Ihrem Computer über ein USB-Kabel.
- Öffnen Sie die Arduino IDE auf Ihrem Computer.
- Wählen Sie das richtige Board (Arduino Mega) und den richtigen COM-Port aus.
- Kopieren Sie den bereitgestellten Code und fügen Sie ihn in die Arduino IDE ein.
- Klicken Sie auf die Upload-Schaltfläche in der Arduino IDE, um den Code auf den Arduino Mega hochzuladen.
- Überprüfen Sie den Status der Pumpe.
Code-Erklärung
Die Erklärung befindet sich in den Arduino-Code-Kommentaren oben.
Pumpe mit dem MOSFET-Modul steuern
Jetzt steuern wir dieselbe 12V-Pumpe über ein MOSFET-Modul an, sodass der Arduino Mega den Wasserfluss ändern kann.
Schaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
| Arduino Mega / Stromseite | MOSFET-Modul |
|---|---|
| Pin 2 | PWM-Pin |
| GND | GND-Pin |
| 12V-Netzteil + und rotes Pumpenkabel (+) | Klemme + (beide Kabel zusammen) |
| Schwarzes Pumpenkabel (−) | Klemme LOAD |
| 12V-Netzteil − | Klemme − |
Der Pumpenmotor erzeugt beim Ausschalten eine Spannungsspitze. Schützen Sie das Modul mit einer Freilaufdiode (1N4007 oder 1N5819) über der Pumpe: Der Streifen (Kathode) kommt an das + Kabel der Pumpe, das andere Ende an das − Kabel der Pumpe.
Arduino Mega Code
Die Pumpe läuft 2 Sekunden lang mit voller Leistung und steht dann 2 Sekunden lang still. Danach steigt die Leistung von 10% auf 100% und wieder zurück, sodass der Wasserfluss erst stärker und dann schwächer wird.
Schnelle Schritte
- Legen Sie den Pumpeneinlass ins Wasser und verbinden Sie die Teile wie im Schaltplan oben. Lassen Sie das 12V-Netzteil ausgesteckt.
- Folgen Sie den Schnellen Schritten für das Relais oben, um das Board zu verbinden und das Board und den COM-Port auszuwählen.
- Fügen Sie den Code in die Arduino IDE ein und klicken Sie auf Upload.
- Stecken Sie das 12V-Netzteil ein.
- Öffnen Sie den Serial Monitor mit der Baudrate 9600 und beobachten Sie, wie sich der Wasserfluss ändert.
Hinweis: Ein MOSFET-Modul ist nur für DC-Pumpen mit einer Versorgung von etwa 6V oder höher geeignet. Behalten Sie das Relais für AC-Pumpen.
Video Tutorial
Wir erwägen die Erstellung von Video-Tutorials. Wenn Sie Video-Tutorials für wichtig halten, abonnieren Sie bitte unseren YouTube-Kanal , um uns zu motivieren, die Videos zu erstellen.
Fordern Sie sich selbst heraus
- Erstellen Sie ein automatisches Bewässerungssystem mit Arduino Mega, einem Bodenfeuchtesensor und einer Pumpe.
- Erstellen Sie ein automatisches Wassernachfüllsystem mit Arduino Mega, einem Wasserpegelsensor und einer Pumpe.
