SENSOREN/AKTOREN

Raspberry Pi – elektromagnetisches Türschloss mit Knopfsteuerung

Das Tutorial zeigt dir, wie man einen Raspberry Pi und einen Knopf verwendet, um ein elektromagnetisches Türschloss zu steuern. Wenn der Knopf gedrückt wird, deaktiviert der Raspberry Pi das elektromagnetische Türschloss für eine vordefinierte Zeit (z. B. 10 Sekunden), um die Tür zu entriegeln. Danach wird das elektromagnetische Türschloss wieder aktiviert, um die Tür zu verriegeln.

Erforderliche Hardware

1	×	Raspberry Pi 5
1	×	Elektromagnetisches Schloss
1	×	Relais
1	×	12V Netzteil
1	×	DC-Stromanschluss
1	×	Breadboard-Taster mit Kappe
1	×	Breadboard-Taster-Kit
1	×	Panel-Drucktaster
1	×	Taster-Modul
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmenblock-Shield für Raspberry Pi
1	×	(Empfohlen) Raspberry Pi Prototyping-Grundplatte & Breadboard-Kit
1	×	(Empfohlen) HDMI-Touchscreen-Monitor für Raspberry Pi

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Taster und elektromagnetische Verriegelung

Wenn Sie mit elektromagnetischen Schlössern und Tastern (einschließlich Pinbelegung, Betrieb und Programmierinformationen) nicht vertraut sind, können Ihnen die folgenden Tutorials helfen:

Verdrahtungsdiagramm

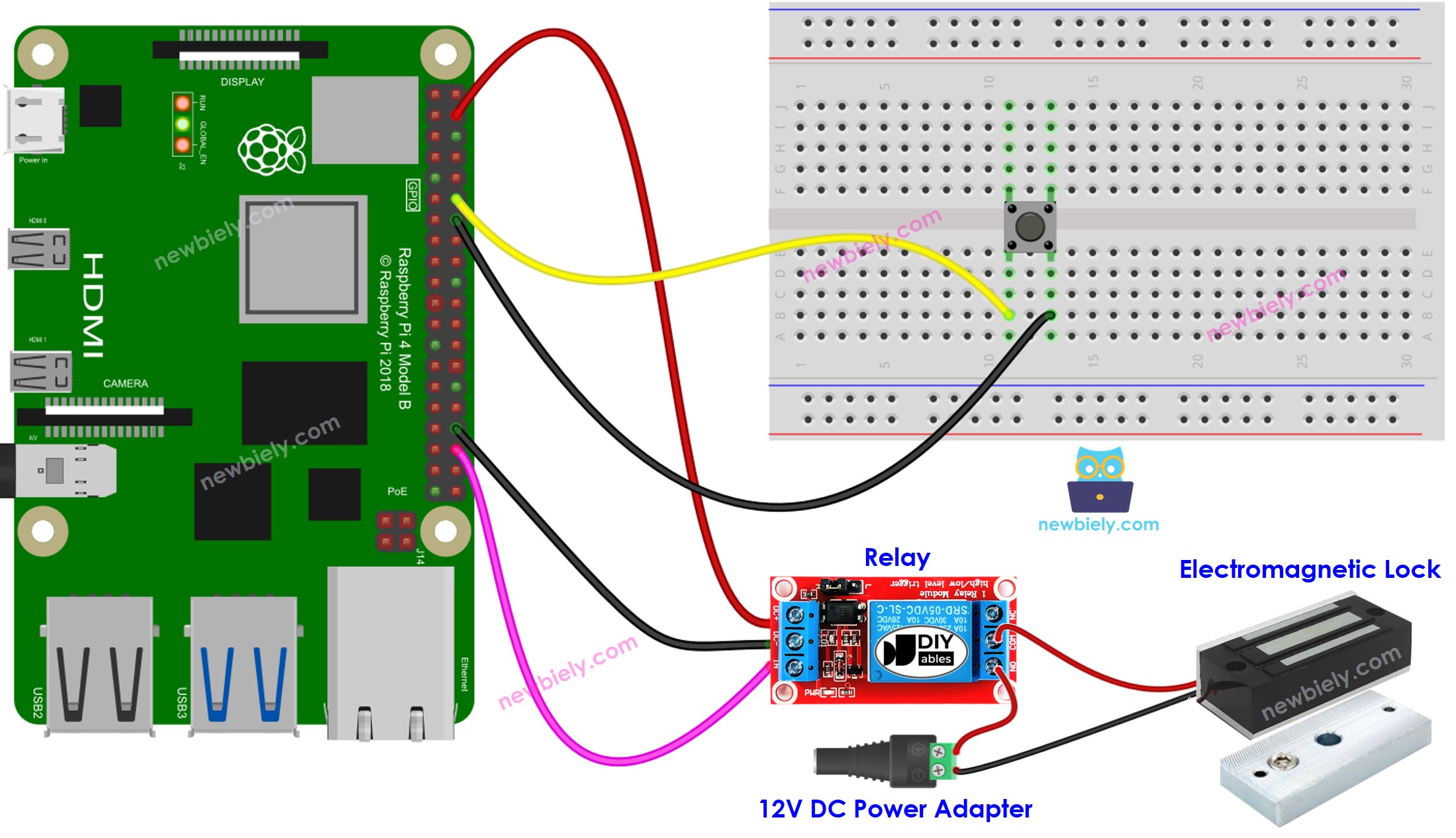

Schaltplan zur Verdrahtung eines Raspberry-Pi-Tasters mit elektromagnetischem Türschloss

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Um Ihren Verdrahtungsaufbau zu vereinfachen und zu organisieren, empfehlen wir die Verwendung eines Schraubklemmenblock-Shields für Raspberry Pi. Dieses Shield gewährleistet sicherere und besser verwaltbare Verbindungen, wie unten gezeigt:

Raspberry Pi Code - Taster steuert elektromagnetisches Schloss ohne Entprellung

Schnelle Schritte

Stellen Sie sicher, dass Raspbian oder ein anderes Raspberry Pi-kompatibles Betriebssystem auf Ihrem Pi installiert ist.
Stellen Sie sicher, dass Ihr Raspberry Pi mit demselben lokalen Netzwerk wie Ihr PC verbunden ist.
Stellen Sie sicher, dass Ihr Raspberry Pi mit dem Internet verbunden ist, wenn Sie einige Bibliotheken installieren müssen.
Falls dies das erste Mal ist, dass Sie den Raspberry Pi verwenden, siehe wie man den Raspberry Pi einrichtet
Verbinden Sie Ihren PC über SSH mit dem Raspberry Pi, indem Sie den integrierten SSH-Client unter Linux und macOS oder PuTTY unter Windows verwenden. Siehe wie Sie Ihren PC über SSH mit dem Raspberry Pi verbinden.
Stellen Sie sicher, dass Sie die Bibliothek RPi.GPIO installiert haben. Falls nicht, installieren Sie sie mit dem folgenden Befehl:

sudo apt-get update sudo apt-get install python3-rpi.gpio

Erstellen Sie eine Python-Skriptdatei button_electromagnetic_lock.py und fügen Sie den folgenden Code hinzu:

# Dieser Raspberry Pi Code wurde von newbiely.de entwickelt # Dieser Raspberry Pi Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. # Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: # https://newbiely.de/tutorials/raspberry-pi/raspberry-pi-button-control-electromagnetic-lock import RPi.GPIO as GPIO import time BUTTON_PIN = 18 # GPIO pin connected to the button RELAY_PIN = 16 # GPIO pin controlled the electromagnetic lock via the relay module # Set up the GPIO pins GPIO.setmode(GPIO.BCM) GPIO.setup(BUTTON_PIN, GPIO.IN, pull_up_down=GPIO.PUD_UP) GPIO.setup(RELAY_PIN, GPIO.OUT) prev_button_state = GPIO.HIGH # HIGH means the button is not pressed initially try: # Lock the door initially GPIO.output(RELAY_PIN, GPIO.HIGH) while True: button_state = GPIO.input(BUTTON_PIN) if button_state == GPIO.LOW and prev_button_state == GPIO.HIGH: # Button is pressed (LOW means pressed due to pull-up resistor) print("The button is pressed") GPIO.output(RELAY_PIN, GPIO.LOW) # Unlock the door print("The door is unlocked") time.sleep(5) # Wait for 5 seconds GPIO.output(RELAY_PIN, GPIO.HIGH) # Lock the door again print("The door is locked again") # Update the previous button state prev_button_state = button_state except KeyboardInterrupt: print("Exiting...") GPIO.cleanup()

Speichern Sie die Datei und führen Sie das Python-Skript aus, indem Sie den folgenden Befehl im Terminal ausführen:

python3 button_electromagnetic_lock.py

Bringen Sie die Ankerplatte nahe an den Elektromagneten.
Drücken Sie den Knopf einmal.
Prüfen Sie die Anziehungskraft zwischen der Ankerplatte und dem Elektromagneten für zehn Sekunden.

Das Skript läuft kontinuierlich in einer Endlosschleife, bis Sie im Terminal Ctrl + C drücken.

Code-Erklärung

Schauen Sie sich die zeilenweise Erklärung in den Kommentaren des Quellcodes an!
