Raspberry Pi - Türsensor - Piezo Summer
Diese Anleitung zeigt Ihnen, wie Sie Raspberry Pi und einen Türsensor verwenden, um einen Piezo Summer auszulösen. Im Detail:
- Raspberry Pi schaltet den Piezo Summer ein, um einen Ton zu erzeugen, wenn über den Türsensor eine geöffnete Tür erkannt wird.
- Raspberry Pi schaltet den Piezo Summer aus, um den Ton zu stoppen, wenn über den Türsensor eine geschlossene Tür erkannt wird.
- Raspberry Pi spielt das Lied "Jingle Bells", wenn über den Türsensor eine geöffnete Tür erkannt wird.
Hardware-Komponenten
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables Sensor-Kit (30 Sensoren/Displays) | |
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.
Über Piezo Summer und Türsensor
Falls Sie mit Piezo Summer und Türsensor nicht vertraut sind, einschließlich ihrer Pinbelegung, Funktionalität und Programmierung, können die folgenden Tutorials helfen:

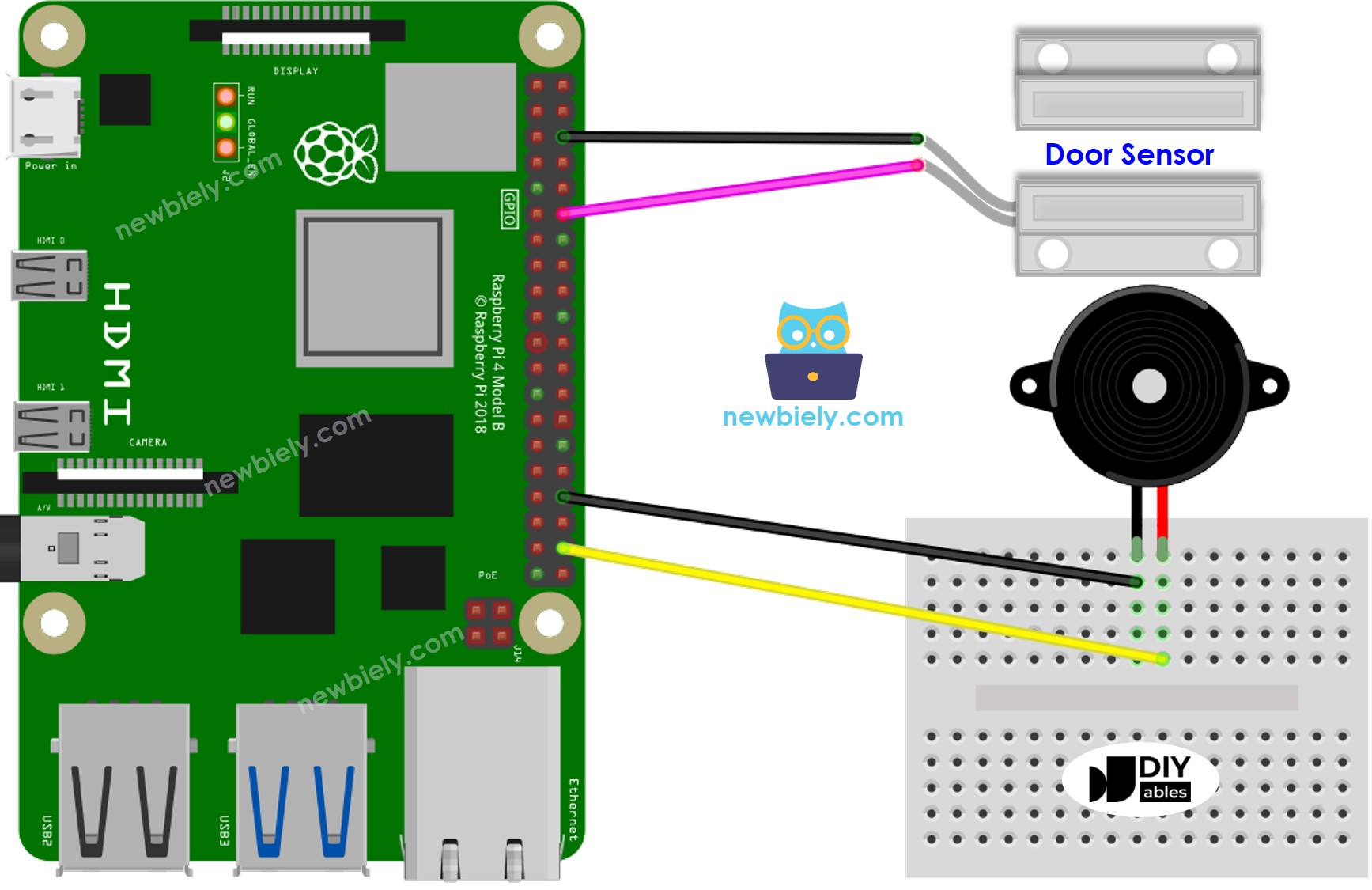

Schaltplan
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
Um Ihren Verdrahtungsaufbau zu vereinfachen und zu organisieren, empfehlen wir die Verwendung eines Schraubklemmenblock-Shields für Raspberry Pi. Dieses Shield gewährleistet sicherere und besser verwaltbare Verbindungen, wie unten gezeigt:
Raspberry Pi Code - Einfacher Ton
In diesem Abschnitt lernen wir, wie man einen Piezo Summer verwendet, um einen einfachen Ton zu erzeugen, wenn die Tür mit dem Raspberry Pi geöffnet wird.
Schnelle Schritte
- Stellen Sie sicher, dass Raspbian oder ein anderes Raspberry Pi-kompatibles Betriebssystem auf Ihrem Pi installiert ist.
- Stellen Sie sicher, dass Ihr Raspberry Pi mit demselben lokalen Netzwerk wie Ihr PC verbunden ist.
- Stellen Sie sicher, dass Ihr Raspberry Pi mit dem Internet verbunden ist, falls Sie Bibliotheken installieren müssen.
- Wenn Sie zum ersten Mal einen Raspberry Pi verwenden, lesen Sie wie man den Raspberry Pi einrichtet
- Verbinden Sie Ihren PC über SSH mit dem Raspberry Pi unter Verwendung des integrierten SSH-Clients auf Linux und macOS oder PuTTY unter Windows. Siehe wie Sie Ihren PC über SSH mit dem Raspberry Pi verbinden.
- Stellen Sie sicher, dass die RPi.GPIO Bibliothek installiert ist. Falls nicht, installieren Sie sie mit folgendem Befehl:
sudo apt-get update
sudo apt-get install python3-rpi.gpio
- Erstellen Sie eine Python-Skript-Datei door_sensor_buzzer.py und fügen Sie folgenden Code hinzu:
# Dieser Raspberry Pi Code wurde von newbiely.de entwickelt
# Dieser Raspberry Pi Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
# Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
# https://newbiely.de/tutorials/raspberry-pi/raspberry-pi-door-sensor-piezo-buzzer
import RPi.GPIO as GPIO
import time
# Set the GPIO mode (BCM or BOARD)
GPIO.setmode(GPIO.BCM)
# Define the GPIO pin number to which the buzzer is connected
BUZZER_PIN = 20
# Define the GPIO pin number to which the door sensor is connected
DOOR_SENSOR_PIN = 18
# Set up the GPIO pins
GPIO.setup(DOOR_SENSOR_PIN, GPIO.IN, pull_up_down=GPIO.PUD_UP) # Input with pull-up resistor
GPIO.setup(BUZZER_PIN, GPIO.OUT) # Output
try:
while True:
door_state = GPIO.input(DOOR_SENSOR_PIN)
if door_state == GPIO.HIGH:
print("The door is open")
GPIO.output(BUZZER_PIN, GPIO.HIGH) # Turn the buzzer on
else:
print("The door is closed")
GPIO.output(BUZZER_PIN, GPIO.LOW) # Turn the buzzer off
# Add a slight delay to debounce the door sensor (optional)
time.sleep(0.1)
# Allow the user to stop the buzzer by pressing Ctrl+C
except KeyboardInterrupt:
GPIO.output(BUZZER_PIN, GPIO.LOW) # Turn off the buzzer
GPIO.cleanup()
- Speichern Sie die Datei und führen Sie das Python-Skript aus, indem Sie folgenden Befehl im Terminal ausführen:
python3 door_sensor_buzzer.py
- Bringen Sie den Magneten nahe an den Reed-Schalter und bewegen Sie ihn dann weg.
- Hören Sie auf den Ton des Piezo Summers.
Das Skript läuft in einer endlosen Schleife kontinuierlich, bis Sie Ctrl + C im Terminal drücken.
Code-Erklärung
Schauen Sie sich die zeilenweise Erklärung in den Kommentaren des Quellcodes an!
Raspberry Pi spielt die Melodie des Liedes
In diesem Abschnitt werden wir den Raspberry Pi dazu bringen, den Piezo Summer auszulösen, um das Lied "Jingle Bells" zu spielen, wenn die Tür geöffnet wird.
Schnelle Schritte
- Erstellen Sie eine Python-Skript-Datei door_buzzer_Jingle_Bells.py und fügen Sie folgenden Code hinzu:
# Dieser Raspberry Pi Code wurde von newbiely.de entwickelt
# Dieser Raspberry Pi Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
# Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
# https://newbiely.de/tutorials/raspberry-pi/raspberry-pi-door-sensor-piezo-buzzer
import RPi.GPIO as GPIO
import time
# Set the GPIO mode (BCM or BOARD)
GPIO.setmode(GPIO.BCM)
# Define the GPIO pin number to which the buzzer is connected
BUZZER_PIN = 20
# Define the GPIO pin number to which the door sensor is connected
DOOR_SENSOR_PIN = 18
# Set up the GPIO pins
GPIO.setup(BUZZER_PIN, GPIO.OUT)
GPIO.setup(DOOR_SENSOR_PIN, GPIO.IN, pull_up_down=GPIO.PUD_UP)
# Constants for note names and their corresponding frequencies
C4 = 261
D4 = 293
E4 = 329
F4 = 349
G4 = 392
A4 = 440
B4 = 493
# Dictionary to map numeric values to note names
note_names = {
C4: "C4",
D4: "D4",
E4: "E4",
F4: "F4",
G4: "G4",
A4: "A4",
B4: "B4",
}
# List of notes in the "Jingle Bells" melody
melody = [
E4, E4, E4, E4, E4, E4, E4, G4, C4, D4, E4, F4, F4, F4, F4, F4, E4, E4, E4, E4, E4, D4, D4, E4, D4, G4
]
# List of note durations (in milliseconds)
note_durations = [
200, 200, 400, 200, 200, 400, 200, 200, 200, 200, 200, 200, 200, 400, 200, 200, 200, 200, 200, 200, 200, 200, 200, 400, 200, 200
]
# Pause duration between notes (in milliseconds)
pause_duration = 300
def play_tone(pin, frequency, duration):
# Calculate the period based on the frequency
period = 1.0 / frequency
# Calculate the time for half of the period
half_period = period / 2.0
# Calculate the number of cycles for the given duration
cycles = int(duration / period)
for _ in range(cycles):
# Set the GPIO pin to HIGH
GPIO.output(pin, GPIO.HIGH)
# Wait for half of the period
time.sleep(half_period)
# Set the GPIO pin to LOW
GPIO.output(pin, GPIO.LOW)
# Wait for the other half of the period
time.sleep(half_period)
def play_jingle_bells():
for i in range(len(melody)):
note_duration = note_durations[i] / 1000.0
note_freq = melody[i]
note_name = note_names.get(note_freq, "Pause")
print(f"Playing {note_name} (Frequency: {note_freq} Hz) for {note_duration} seconds")
play_tone(BUZZER_PIN, note_freq, note_duration)
time.sleep(pause_duration / 1000.0)
GPIO.output(BUZZER_PIN, GPIO.LOW)
try:
while True:
door_state = GPIO.input(DOOR_SENSOR_PIN)
if door_state == GPIO.HIGH:
play_jingle_bells()
# Allow the user to stop the buzzer by pressing Ctrl+C
except KeyboardInterrupt:
GPIO.output(BUZZER_PIN, GPIO.LOW)
GPIO.cleanup()
- Speichern Sie die Datei und führen Sie das Python-Skript aus, indem Sie folgenden Befehl im Terminal ausführen:
python3 door_buzzer_Jingle_Bells.py
- Bewegen Sie den Magneten vom Reed-Schalter des Türsensors weg, um eine geöffnete Tür zu simulieren.
- Hören Sie die Melodie des Piezo Summers.
Code-Erklärung
Schauen Sie sich die zeilenweise Erklärung im Kommentarbereich des Quellcodes an!
