Raspberry Pi - Lichtsensor LED

Diese Anleitung zeigt Ihnen, wie Sie Raspberry Pi und ein Lichtsensor-Modul verwenden, um eine LED zu steuern. Im Detail:

Wenn kein Licht vorhanden ist, schaltet der Raspberry Pi die LED ein
Wenn Licht vorhanden ist, schaltet der Raspberry Pi die LED aus

Der Lichtsensor ist auch bekannt als Fotowiderstand, lichtabhängiger Widerstand, Fotozelle oder LDR. Der Raspberry Pi verwendet einen Lichtsensor, um das Umgebungslicht zu messen. Wenn die Umgebung dunkel ist, aktiviert der Raspberry Pi die LED, und umgekehrt, wenn sie hell ist, deaktiviert er sie.

Benötigte Hardware

1	×	Raspberry Pi 5
1	×	LDR Lichtsensor-Modul
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	220 Ohm Widerstand
1	×	Breadboard (Steckplatine)
1	×	Jumper-Kabel
1	×	(Empfohlen) Schraubklemmenblock-Shield für Raspberry Pi
1	×	(Empfohlen) Raspberry Pi Prototyping-Grundplatte & Breadboard-Kit
1	×	(Empfohlen) HDMI-Touchscreen-Monitor für Raspberry Pi

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Kaufhinweis: Um den Verdrahtungsprozess zu vereinfachen, empfehlen wir die Verwendung des LED Module, das mit einem eingebauten Widerstand geliefert wird.

Der LDR Lichtsensor ist sehr kostengünstig, benötigt aber einen Widerstand für die Verkabelung, was die Schaltung komplexer machen kann. Um die Verkabelung zu vereinfachen, können Sie alternativ ein LDR Lichtsensor-Modul verwenden.

Über LED und Lichtsensor

Falls Sie nicht vertraut sind mit LED und Lichtsensor (Pinout, Funktionsweise, Programmierung ...), können Ihnen die folgenden Tutorials helfen:

Schaltplan

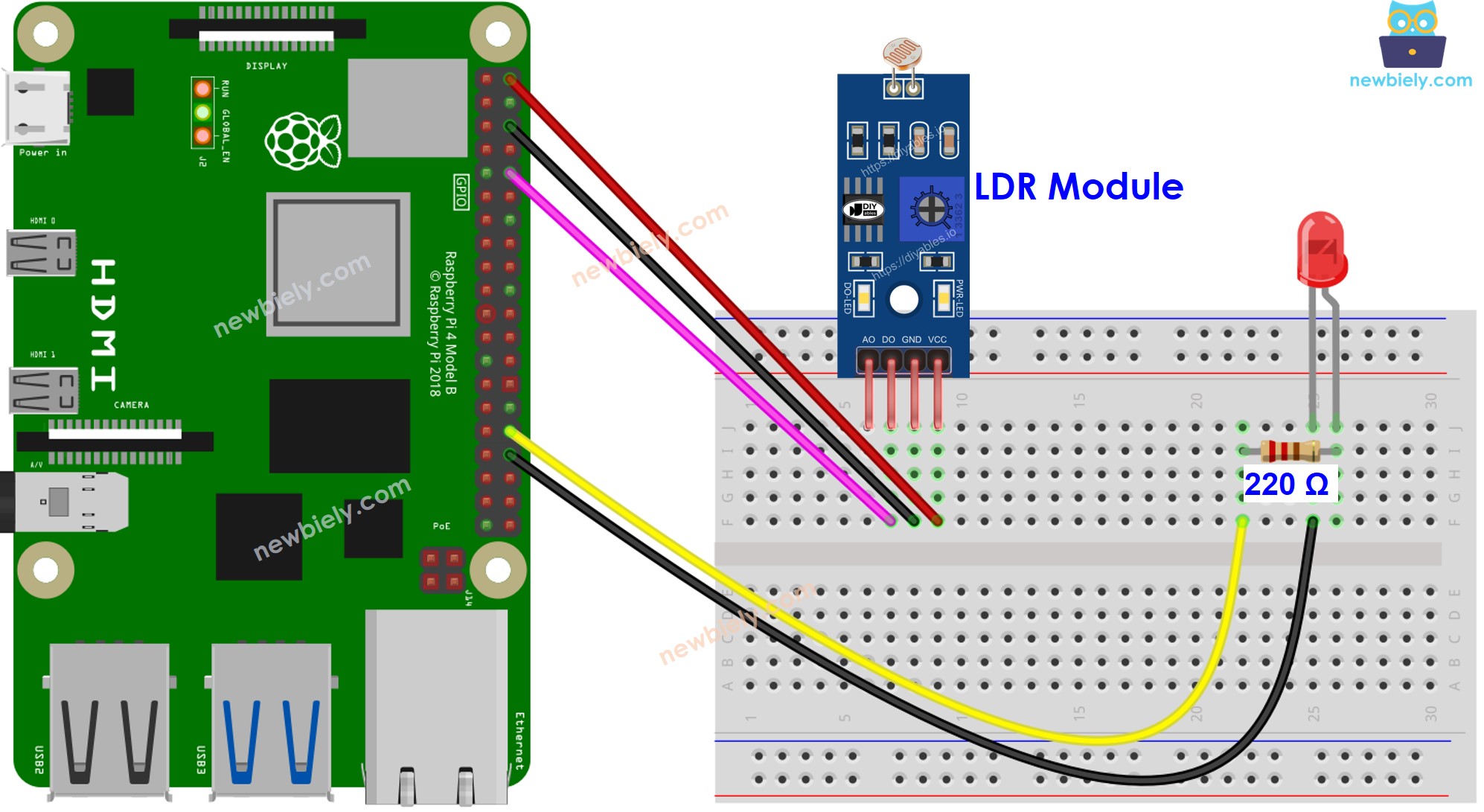

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Um Ihren Verdrahtungsaufbau zu vereinfachen und zu organisieren, empfehlen wir die Verwendung eines Schraubklemmenblock-Shields für Raspberry Pi. Dieses Shield gewährleistet sicherere und besser verwaltbare Verbindungen, wie unten gezeigt:

Raspberry Pi Code

Das Lichtsensor-Modul gibt LOW aus, wenn Licht vorhanden ist, und HIGH, wenn kein Licht erkannt wird. Der Raspberry Pi ist so programmiert, dass er den Wert vom Lichtsensor-Modul liest und basierend auf den Messwerten die LED aktiviert, wenn kein Licht vorhanden ist, und sie ausschaltet, wenn Licht erkannt wird.

Schnelle Schritte

Stellen Sie sicher, dass Sie Raspbian oder ein anderes Raspberry Pi-kompatibles Betriebssystem auf Ihrem Pi installiert haben.
Stellen Sie sicher, dass Ihr Raspberry Pi mit demselben lokalen Netzwerk wie Ihr PC verbunden ist.
Stellen Sie sicher, dass Ihr Raspberry Pi mit dem Internet verbunden ist, falls Sie einige Bibliotheken installieren müssen.
Falls Sie zum ersten Mal einen Raspberry Pi verwenden, siehe wie man den Raspberry Pi einrichtet
Verbinden Sie Ihren PC über SSH mit dem Raspberry Pi, indem Sie den integrierten SSH-Client unter Linux und macOS oder PuTTY unter Windows verwenden. Siehe wie Sie Ihren PC über SSH mit dem Raspberry Pi verbinden.
Stellen Sie sicher, dass Sie die RPi.GPIO Bibliothek installiert haben. Falls nicht, installieren Sie sie mit folgendem Befehl:

sudo apt-get update sudo apt-get install python3-rpi.gpio

Erstellen Sie eine Python-Script-Datei ldr_led.py und fügen Sie folgenden Code hinzu:

# Dieser Raspberry Pi Code wurde von newbiely.de entwickelt # Dieser Raspberry Pi Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. # Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: # https://newbiely.de/tutorials/raspberry-pi/raspberry-pi-light-sensor-led import RPi.GPIO as GPIO import time # Set the GPIO mode to BCM GPIO.setmode(GPIO.BCM) # Define the PIN numbers for the light sensor and the LED LIGHT_SENSOR_PIN = 15 LED_PIN = 12 # Set up the light sensor PIN as an input with a pull-up resistor GPIO.setup(LIGHT_SENSOR_PIN, GPIO.IN, pull_up_down=GPIO.PUD_UP) # Set up the LED PIN as an output GPIO.setup(LED_PIN, GPIO.OUT) try: while True: # Read the state of the light sensor light_state = GPIO.input(LIGHT_SENSOR_PIN) # Control the LED based on the light sensor state if light_state == GPIO.LOW: # Light is present, turn off the LED GPIO.output(LED_PIN, GPIO.LOW) else: # Light is not present, turn on the LED GPIO.output(LED_PIN, GPIO.HIGH) # Small delay to avoid rapid state changes time.sleep(1) except KeyboardInterrupt: # Clean up GPIO settings on program exit GPIO.cleanup()

Speichern Sie die Datei und führen Sie das Python-Script aus, indem Sie folgenden Befehl im Terminal ausführen:

python3 ldr_led.py

Bedecken Sie das LDR Lichtsensor-Modul mit Ihrer Hand
Überprüfen Sie den Zustand der LED

Das Script läuft in einer Endlosschleife kontinuierlich, bis Sie Ctrl + C im Terminal drücken.

Code-Erklärung

Schauen Sie sich die Zeile-für-Zeile Erklärung in den Kommentaren des Quellcodes an!

Video Tutorial

Wir erwägen die Erstellung von Video-Tutorials. Wenn Sie Video-Tutorials für wichtig halten, abonnieren Sie bitte unseren YouTube-Kanal , um uns zu motivieren, die Videos zu erstellen.
