Raspberry Pi - Feuchtigkeit Sensor - LCD

Diese Anleitung zeigt Ihnen, wie Sie Raspberry Pi verwenden, um Temperatur und Feuchtigkeit vom DHT22 Sensor zu lesen und diese auf LCD I2C anzuzeigen.

Benötigte Hardware

1	×	Raspberry Pi 5
1	×	LCD I2C
1	×	DHT11 Temperatur- und Feuchtigkeitssensor
1	×	DHT22 Temperatur- und Feuchtigkeitssensor
1	×	Jumper-Kabel
1	×	(Empfohlen) Schraubklemmenblock-Shield für Raspberry Pi
1	×	(Empfohlen) Raspberry Pi Prototyping-Grundplatte & Breadboard-Kit
1	×	(Empfohlen) HDMI-Touchscreen-Monitor für Raspberry Pi

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Kaufhinweis: Eine weitere Möglichkeit ist, das LCD I2C-Display zu erstellen, indem Sie LCD 1602 Display und PCF8574 I2C Adapter Module kombinieren.

Über DHT22 und LCD

Falls Sie nicht vertraut sind mit dem DHT22 Temperatur-Feuchtigkeitssensor und LCD (einschließlich Pinout, Funktionsweise und Programmierung), können Ihnen die folgenden Tutorials helfen:

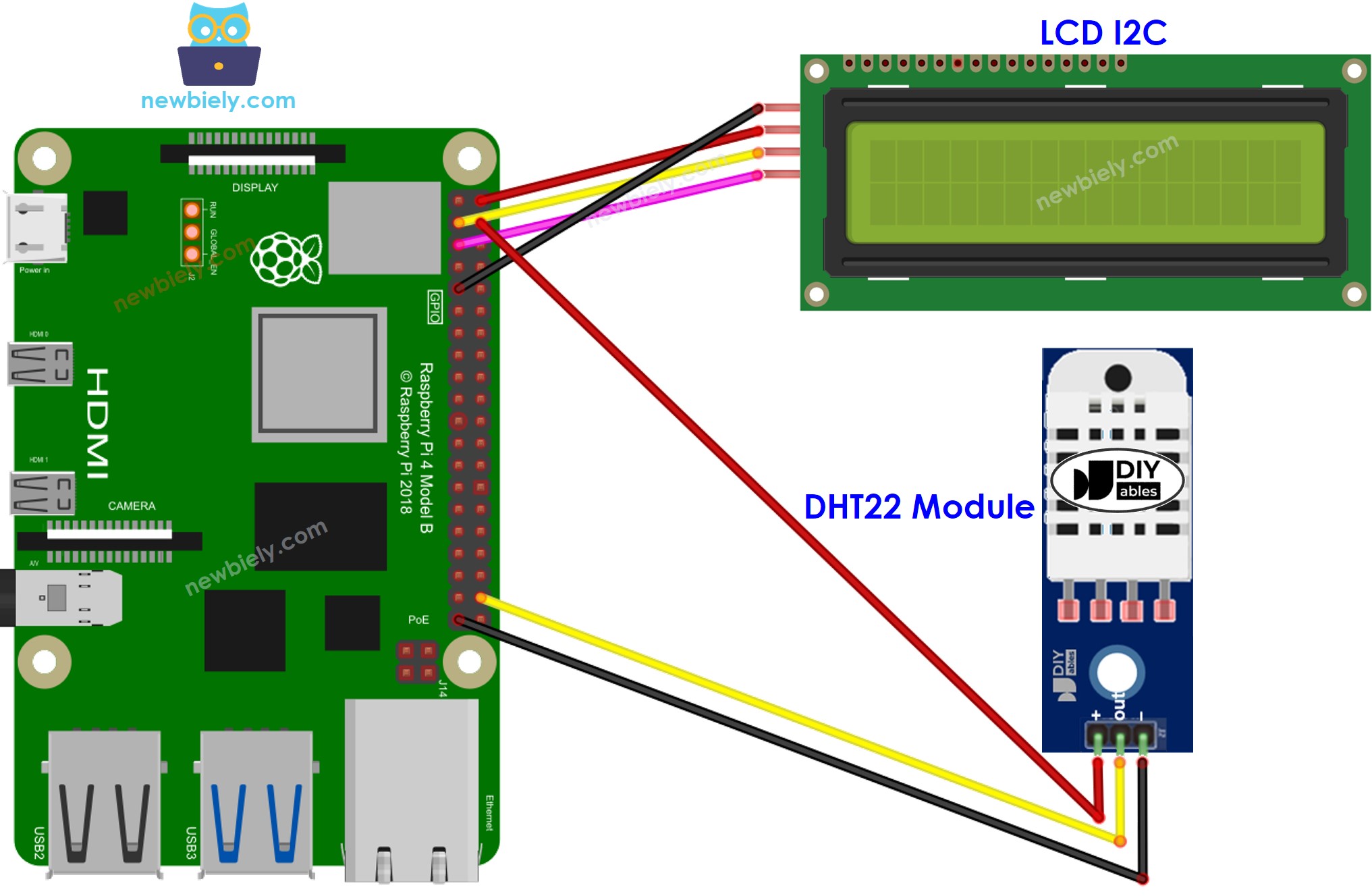

Schaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Um Ihren Verdrahtungsaufbau zu vereinfachen und zu organisieren, empfehlen wir die Verwendung eines Schraubklemmenblock-Shields für Raspberry Pi. Dieses Shield gewährleistet sicherere und besser verwaltbare Verbindungen, wie unten gezeigt:

Raspberry Pi Code - DHT22 Sensor - LCD I2C

Schnelle Schritte

Stellen Sie sicher, dass Sie Raspbian oder ein anderes Raspberry Pi-kompatibles Betriebssystem auf Ihrem Pi installiert haben.
Stellen Sie sicher, dass Ihr Raspberry Pi mit demselben lokalen Netzwerk wie Ihr PC verbunden ist.
Stellen Sie sicher, dass Ihr Raspberry Pi mit dem Internet verbunden ist, falls Sie einige Bibliotheken installieren müssen.
Falls Sie Raspberry Pi zum ersten Mal verwenden, lesen Sie wie Sie Raspberry Pi einrichten
Verbinden Sie Ihren PC über SSH mit dem Raspberry Pi mit dem integrierten SSH-Client unter Linux und macOS oder PuTTY unter Windows. Siehe wie Sie Ihren PC über SSH mit Raspberry Pi verbinden.
Stellen Sie sicher, dass Sie die RPi.GPIO Bibliothek installiert haben. Falls nicht, installieren Sie sie mit folgendem Befehl:

sudo apt-get update sudo apt-get install python3-rpi.gpio

Bevor wir das LCD I2C mit einem Raspberry Pi verwenden können, müssen wir die I2C-Schnittstelle am Raspberry Pi aktivieren. Siehe Wie Sie die I2C-Schnittstelle am Raspberry Pi aktivieren
Installieren Sie die LCD I2C Bibliothek mit folgendem Befehl:

pip install lcddriver

Installieren Sie die Bibliothek für den DHT11 Temperatur- und Feuchtigkeitssensor mit folgendem Befehl:

sudo pip3 install Adafruit_DHT

Erstellen Sie eine Python-Skript-Datei DHT22_LCD.py und fügen Sie folgenden Code hinzu:

# Dieser Raspberry Pi Code wurde von newbiely.de entwickelt # Dieser Raspberry Pi Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. # Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: # https://newbiely.de/tutorials/raspberry-pi/raspberry-pi-humidity-sensor-lcd import lcddriver import Adafruit_DHT from time import sleep # Constants DHT_PIN = 20 # GPIO pin connected to DHT22 sensor LCD = lcddriver.lcd() def read_dht22_sensor(): try: humidity, temperature = Adafruit_DHT.read_retry(Adafruit_DHT.DHT22, DHT_PIN) return humidity, temperature except Exception as e: print(f"Error reading DHT22 sensor: {e}") return None, None def display_lcd(temperature, humidity): LCD.lcd_clear() LCD.lcd_display_string(f"Temp: {temperature:.1f}C", 1) LCD.lcd_display_string(f"Humi: {humidity:.1f}%", 2) try: while True: humidity, temperature = read_dht22_sensor() if humidity is not None and temperature is not None: display_lcd(temperature, humidity) else: print("Failed to read DHT22 sensor.") sleep(2) except KeyboardInterrupt: pass finally: LCD.lcd_clear()

Speichern Sie die Datei und führen Sie das Python-Skript aus, indem Sie folgenden Befehl im Terminal ausführen:

python3 DHT22_LCD.py

Das Skript läuft in einer Endlosschleife kontinuierlich bis Sie Ctrl + C im Terminal drücken.

Ändern Sie die Temperatur der Umgebung um den Sensor herum.
Überprüfen Sie das Ergebnis auf dem LCD.

※ Notiz:

Die Adresse des LCD kann je nach Hersteller unterschiedlich sein. Wir haben 0x27 in unserem Code verwendet, was von DIYables als Adresse angegeben wird.
