Raspberry Pi - LM35 Temperatursensor
Dieses Tutorial zeigt Ihnen, wie Sie den Raspberry Pi verwenden, um die Temperatur vom LM35 Sensor zu lesen. Im Detail werden wir lernen:
- Wie Sie den Raspberry Pi an den LM35 Temperatursensor anschließen.
- Wie Sie den Raspberry Pi programmieren, um die Temperatur vom LM35 Sensor zu erhalten.
Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables Sensor-Kit (30 Sensoren/Displays) | |
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.
Über den LM35 Temperatursensor
Die LM35 Temperatursensor Pinbelegung
Der LM35 Temperatursensor hat drei Pins:
- GND Pin: Dieser sollte mit GND (0V) verbunden werden
- VCC Pin: Dieser sollte mit VCC (5V) verbunden werden
- OUT Pin: Dieser Signalpin liefert eine Ausgangsspannung, die linear proportional zur Temperatur ist, und sollte mit einem analogen Pin am Raspberry Pi verbunden werden.
Wie es funktioniert
Der LM35 erzeugt eine Ausgangsspannung, die linear proportional zur Temperatur in Celsius ist. Der Skalierungsfaktor des LM35 beträgt 10 mV/°C, was bedeutet, dass die Temperatur durch Division der Spannung (in mV) am Ausgangspin durch 10 bestimmt werden kann.
Da der Raspberry Pi keinen analogen Eingangspin hat, müssen wir ein ADC-Modul wie das ADS1115 ADC Module verwenden.
Schaltplan

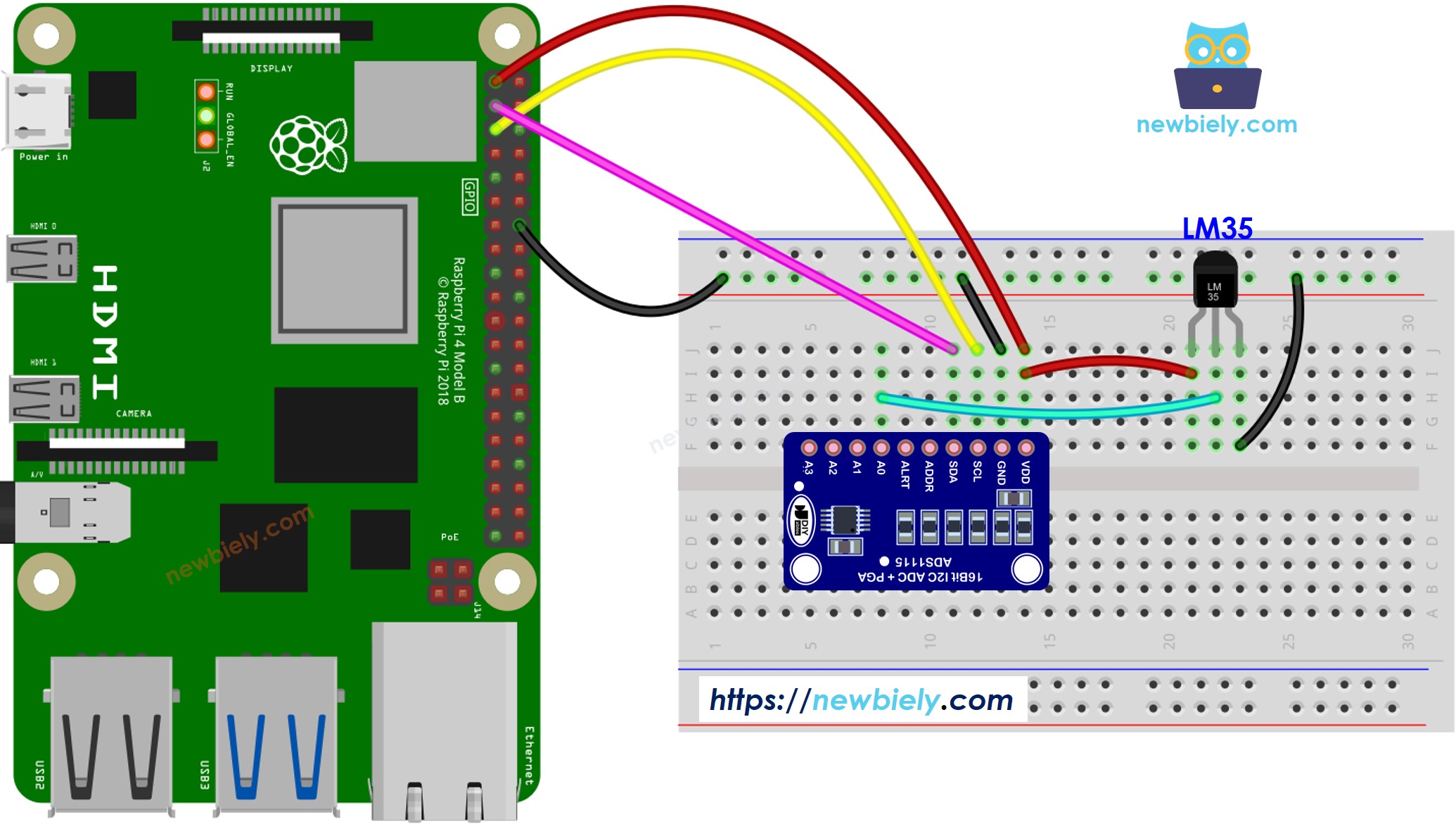

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
Um Ihren Verdrahtungsaufbau zu vereinfachen und zu organisieren, empfehlen wir die Verwendung eines Schraubklemmenblock-Shields für Raspberry Pi. Dieses Shield gewährleistet sicherere und besser verwaltbare Verbindungen, wie unten gezeigt:
Raspberry Pi Code
# Dieser Raspberry Pi Code wurde von newbiely.de entwickelt
# Dieser Raspberry Pi Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
# Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
# https://newbiely.de/tutorials/raspberry-pi/raspberry-pi-lm35-temperature-sensor
import Adafruit_ADS1x15
import time
# Create an ADC instance (ADS1015 or ADS1115)
adc = Adafruit_ADS1x15.ADS1115()
# Analog input channel connected to the LM35
analog_channel = 0
def read_lm35_temperature():
# Read the raw ADC value
raw_value = adc.read_adc(analog_channel, gain=1)
# Convert the raw ADC value to millivolts
millivolts = (raw_value * 4.096) / 32767.0 * 1000
# Convert millivolts to Celsius using the LM35 formula
temperature_celsius = millivolts / 10.0
# Convert Celsius to Fahrenheit
temperature_fahrenheit = (temperature_celsius * 9/5) + 32
return temperature_celsius, temperature_fahrenheit
try:
while True:
celsius, fahrenheit = read_lm35_temperature()
print(f'Temperature: {celsius:.2f}°C ~ {fahrenheit:.2f}°F')
time.sleep(1)
except KeyboardInterrupt:
pass
Schnelle Schritte
- Stellen Sie sicher, dass Sie Raspbian oder ein anderes Raspberry Pi-kompatibles Betriebssystem auf Ihrem Pi installiert haben.
- Stellen Sie sicher, dass Ihr Raspberry Pi mit dem gleichen lokalen Netzwerk wie Ihr PC verbunden ist.
- Stellen Sie sicher, dass Ihr Raspberry Pi mit dem Internet verbunden ist, falls Sie Bibliotheken installieren müssen.
- Wenn Sie den Raspberry Pi zum ersten Mal verwenden, lesen Sie wie man den Raspberry Pi einrichtet
- Verbinden Sie Ihren PC über SSH mit dem Raspberry Pi unter Verwendung des integrierten SSH-Clients unter Linux und macOS oder PuTTY unter Windows. Siehe wie Sie Ihren PC über SSH mit dem Raspberry Pi verbinden.
- Stellen Sie sicher, dass Sie die RPi.GPIO Bibliothek installiert haben. Falls nicht, installieren Sie sie mit folgendem Befehl:
sudo apt-get update
sudo apt-get install python3-rpi.gpio
- Installieren Sie die Adafruit_ADS1x15 Bibliothek, indem Sie die folgenden Befehle in Ihrem Raspberry Pi Terminal ausführen:
sudo pip install Adafruit-ADS1x15
- Erstellen Sie eine Python-Skriptdatei LM35.py und fügen Sie den folgenden Code hinzu:
# Dieser Raspberry Pi Code wurde von newbiely.de entwickelt
# Dieser Raspberry Pi Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
# Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
# https://newbiely.de/tutorials/raspberry-pi/raspberry-pi-lm35-temperature-sensor
import Adafruit_ADS1x15
import time
# Create an ADC instance (ADS1015 or ADS1115)
adc = Adafruit_ADS1x15.ADS1115()
# Analog input channel connected to the LM35
analog_channel = 0
def read_lm35_temperature():
# Read the raw ADC value
raw_value = adc.read_adc(analog_channel, gain=1)
# Convert the raw ADC value to millivolts
millivolts = (raw_value * 4.096) / 32767.0 * 1000
# Convert millivolts to Celsius using the LM35 formula
temperature_celsius = millivolts / 10.0
# Convert Celsius to Fahrenheit
temperature_fahrenheit = (temperature_celsius * 9/5) + 32
return temperature_celsius, temperature_fahrenheit
try:
while True:
celsius, fahrenheit = read_lm35_temperature()
print(f'Temperature: {celsius:.2f}°C ~ {fahrenheit:.2f}°F')
time.sleep(1)
except KeyboardInterrupt:
pass
- Speichern Sie die Datei und führen Sie das Python-Skript aus, indem Sie den folgenden Befehl im Terminal eingeben:
python3 LM35.py
- Halten Sie den Sensor in Ihrer Hand.
- Überprüfen Sie die Ausgabe im Terminal.
PuTTY - Raspberry Pi
Temperature: 26.31°C ~ 79.36°F
Temperature: 26.44°C ~ 79.59°F
Temperature: 26.50°C ~ 79.70°F
Temperature: 26.56°C ~ 79.81°F
Temperature: 27.06°C ~ 80.71°F
Temperature: 27.75°C ~ 81.95°F
Temperature: 28.37°C ~ 83.07°F
Temperature: 29.00°C ~ 84.20°F
Temperature: 29.56°C ~ 85.21°F
Temperature: 30.00°C ~ 86.00°F
Temperature: 30.31°C ~ 86.56°F
Temperature: 30.62°C ~ 87.12°F
Temperature: 30.87°C ~ 87.57°F
Das Skript läuft in einer Endlosschleife kontinuierlich, bis Sie Ctrl + C im Terminal drücken.
