Raspberry Pi LED über Bluetooth steuern

Diese Anleitung zeigt Ihnen, wie Sie den Raspberry Pi programmieren, um eine LED über Bluetooth oder BLE zu steuern.

Um die LED über Bluetooth zu steuern, sollte das HC-05 Bluetooth Modul verwendet werden.
Um die LED über BLE zu steuern, sollte das HM-10 BLE Modul verwendet werden.

Diese Anleitung bietet Anleitungen für beide Module.

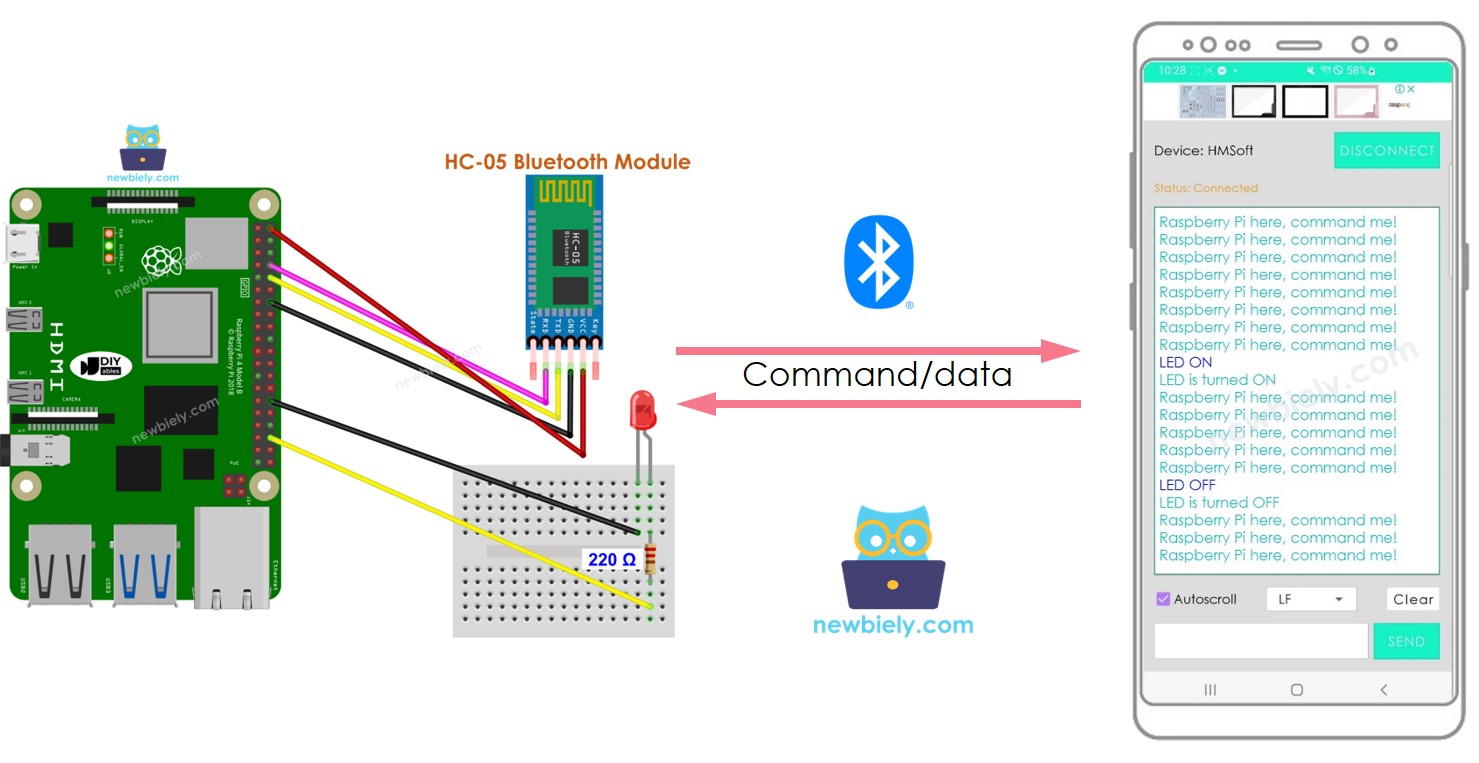

Wir verwenden die Bluetooth Serial Monitor App auf einem Smartphone, um Befehle an den Raspberry Pi zu senden.

Diese Befehle umfassen:

ON, welcher die LED einschaltet
OFF, welcher die LED ausschaltet

Benötigte Hardware

1	×	Raspberry Pi 5
1	×	HC-05 Bluetooth Modul
1	×	(Alternativ) HM-10 BLE Modul
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	220 Ohm Widerstand
1	×	Breadboard (Steckplatine)
1	×	Jumper-Kabel
1	×	(Empfohlen) Schraubklemmenblock-Shield für Raspberry Pi
1	×	(Empfohlen) Raspberry Pi Prototyping-Grundplatte & Breadboard-Kit
1	×	(Empfohlen) HDMI-Touchscreen-Monitor für Raspberry Pi

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Kaufhinweis: Um den Verdrahtungsprozess zu vereinfachen, empfehlen wir die Verwendung des LED Module, das mit einem eingebauten Widerstand geliefert wird.

Über LED und Bluetooth Modul

Falls Sie mit LED und Bluetooth Modulen nicht vertraut sind (Pinout, Funktionsweise, Programmierung ...), können Ihnen die folgenden Anleitungen beim Lernen helfen:

Schaltplan

Wenn Sie die LED über Bluetooth steuern möchten, sollte das HC-05 Bluetooth Modul zusammen mit dem nachfolgenden Schaltplan verwendet werden.

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

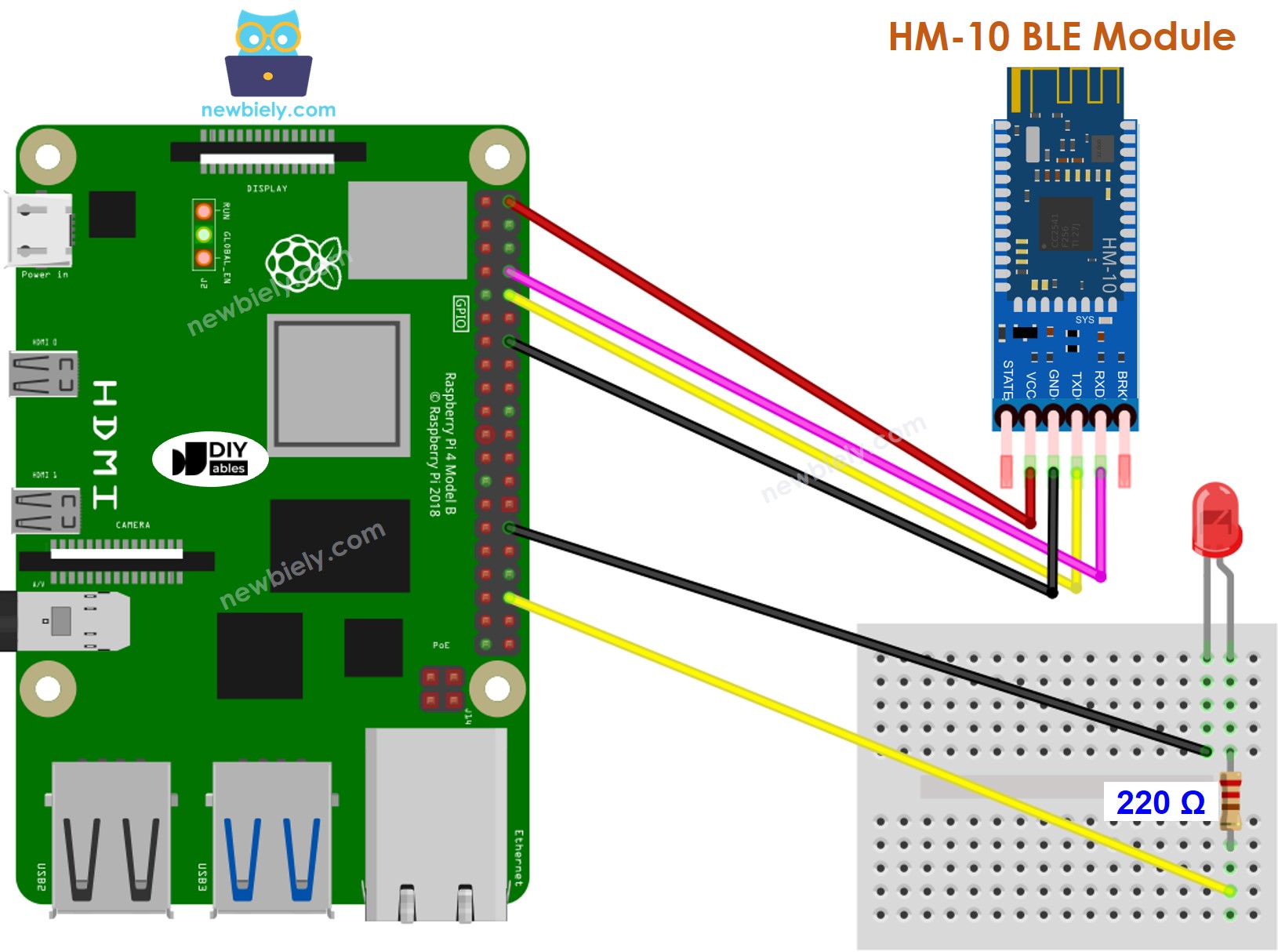

Wenn Sie die LED über BLE steuern möchten, sollte das HM-10 BLE Modul zusammen mit dem nachfolgenden Schaltplan verwendet werden.

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Um Ihren Verdrahtungsaufbau zu vereinfachen und zu organisieren, empfehlen wir die Verwendung eines Schraubklemmenblock-Shields für Raspberry Pi. Dieses Shield gewährleistet sicherere und besser verwaltbare Verbindungen, wie unten gezeigt:

Raspberry Pi Code - LED über Bluetooth/BLE steuern

Der Code funktioniert sowohl für das HC-05 Bluetooth Modul als auch für das HM-10 BLE Modul. Er ist für beide anwendbar.

Schnelle Schritte

Stellen Sie sicher, dass Sie Raspbian oder ein anderes Raspberry Pi kompatibles Betriebssystem auf Ihrem Pi installiert haben.
Stellen Sie sicher, dass Ihr Raspberry Pi mit dem gleichen lokalen Netzwerk wie Ihr PC verbunden ist.
Stellen Sie sicher, dass Ihr Raspberry Pi mit dem Internet verbunden ist, falls Sie Bibliotheken installieren müssen.
Falls Sie den Raspberry Pi zum ersten Mal verwenden, lesen Sie wie man den Raspberry Pi einrichtet
Verbinden Sie Ihren PC über SSH mit dem Raspberry Pi, indem Sie den integrierten SSH-Client unter Linux und macOS oder PuTTY unter Windows verwenden. Lesen Sie wie Sie Ihren PC über SSH mit dem Raspberry Pi verbinden.
Stellen Sie sicher, dass Sie die RPi.GPIO Bibliothek installiert haben. Falls nicht, installieren Sie sie mit folgendem Befehl:

sudo apt-get update sudo apt-get install python3-rpi.gpio

Aktivieren Sie die serielle Schnittstelle am Raspberry Pi, indem Sie der Anleitung unter Raspberry Pi - wie man die serielle Schnittstelle aktiviert folgen
Installieren Sie die pyserial Bibliothek für die Kommunikation mit dem Bluetooth Modul:

pip install pyserial

Erstellen Sie eine Python-Skriptdatei bluetooth_led.py und fügen Sie den folgenden Code hinzu:

# Dieser Raspberry Pi Code wurde von newbiely.de entwickelt # Dieser Raspberry Pi Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. # Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: # https://newbiely.de/tutorials/raspberry-pi/raspberry-pi-control-led-via-bluetooth import serial import RPi.GPIO as GPIO from time import sleep # Define pins LED_PIN = 16 # GPIO 16 (LED pin) # Set up GPIO GPIO.setmode(GPIO.BCM) GPIO.setup(LED_PIN, GPIO.OUT) # Define serial port for Bluetooth communication bluetooth = serial.Serial('/dev/ttyS0', baudrate=9600, timeout=1) # Main program try: bluetooth.flushInput() # Clear any existing data in the input buffer while True: bluetooth.write(b"Raspberry Pi here, command me!\n") if bluetooth.inWaiting() > 0: command = bluetooth.readline().decode('utf-8').strip() # Read until newline character if command == "LED OFF": GPIO.output(LED_PIN, GPIO.LOW) # Turn off LED bluetooth.write(b"LED is turned OFF\n") # Report action to smartphone app elif command == "LED ON": GPIO.output(LED_PIN, GPIO.HIGH) # Turn on LED bluetooth.write(b"LED is turned ON\n") # Report action to smartphone app # Add a delay to avoid excessive looping sleep(0.1) except KeyboardInterrupt: pass finally: GPIO.cleanup() bluetooth.close()

Speichern Sie die Datei und führen Sie das Python-Skript aus, indem Sie folgenden Befehl im Terminal ausführen:

python3 bluetooth_led.py

Laden Sie die Bluetooth Serial Monitor App auf Ihr Smartphone herunter und installieren Sie sie.
Sobald der Code hochgeladen ist, öffnen Sie die Bluetooth Serial Monitor App auf Ihrem Smartphone und wählen Sie je nach verwendetem Modul entweder Classic Bluetooth oder BLE.

Verbinden Sie die Bluetooth App mit dem HC-05 Bluetooth Modul oder HM-10 BLE Modul.

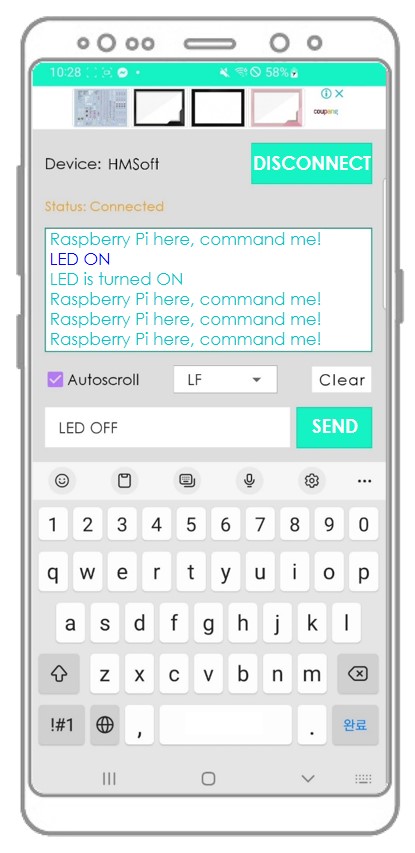

Geben Sie entweder "ON" oder "OFF" ein und drücken Sie die Send Taste.

Überprüfen Sie den LED-Status auf dem Raspberry Pi Board. Sie wird entweder AN oder AUS sein.
Wir können den LED-Status auch über die Bluetooth App beobachten.

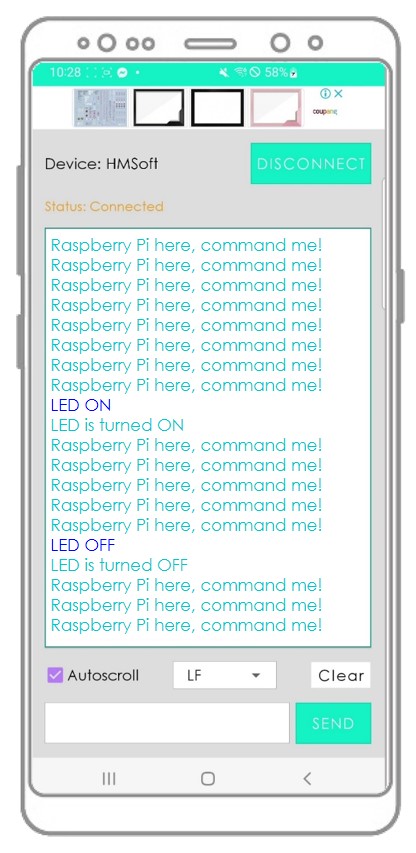

Betrachten Sie das Ergebnis in der Android App.

Sie mögen sich fragen, wie der Raspberry Pi einen vollständigen Befehl verstehen kann? Zum Beispiel, wenn wir den "OFF" Befehl senden, wie kann der Raspberry Pi unterscheiden, ob der Befehl "O", "OF" oder "OFF" ist?

Beim Senden eines Befehls fügt die Bluetooth App ein Zeilenendezeichen ('\n') hinzu, indem sie die "newline" Option in der App wählt. Der Raspberry Pi liest die Daten, bis er das Zeilenendezeichen erkennt. Das Zeilenendezeichen dient als Befehlstrennzeichen.
