Raspberry Pi - DHT11 - LCD

Diese Anleitung erklärt Ihnen, wie Sie Raspberry Pi verwenden, um Temperatur und Feuchtigkeit vom DHT11 Sensor zu lesen und sie auf einem LCD I2C anzuzeigen.

Erforderliche Hardware

1	×	Raspberry Pi 5
1	×	LCD I2C
1	×	DHT11 Temperatur- und Feuchtigkeitssensor
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmenblock-Shield für Raspberry Pi
1	×	(Empfohlen) Raspberry Pi Prototyping-Grundplatte & Breadboard-Kit
1	×	(Empfohlen) HDMI-Touchscreen-Monitor für Raspberry Pi

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Kaufhinweis: Eine weitere Möglichkeit ist, das LCD I2C-Display zu erstellen, indem Sie LCD 1602 Display und PCF8574 I2C Adapter Module kombinieren.

Über DHT11 und LCD

Falls Sie mit dem DHT11 Temperatur-Feuchtigkeitssensor und LCD nicht vertraut sind (einschließlich Pinout, Funktionsweise und Programmierung), können Ihnen die folgenden Tutorials helfen:

Schaltplan

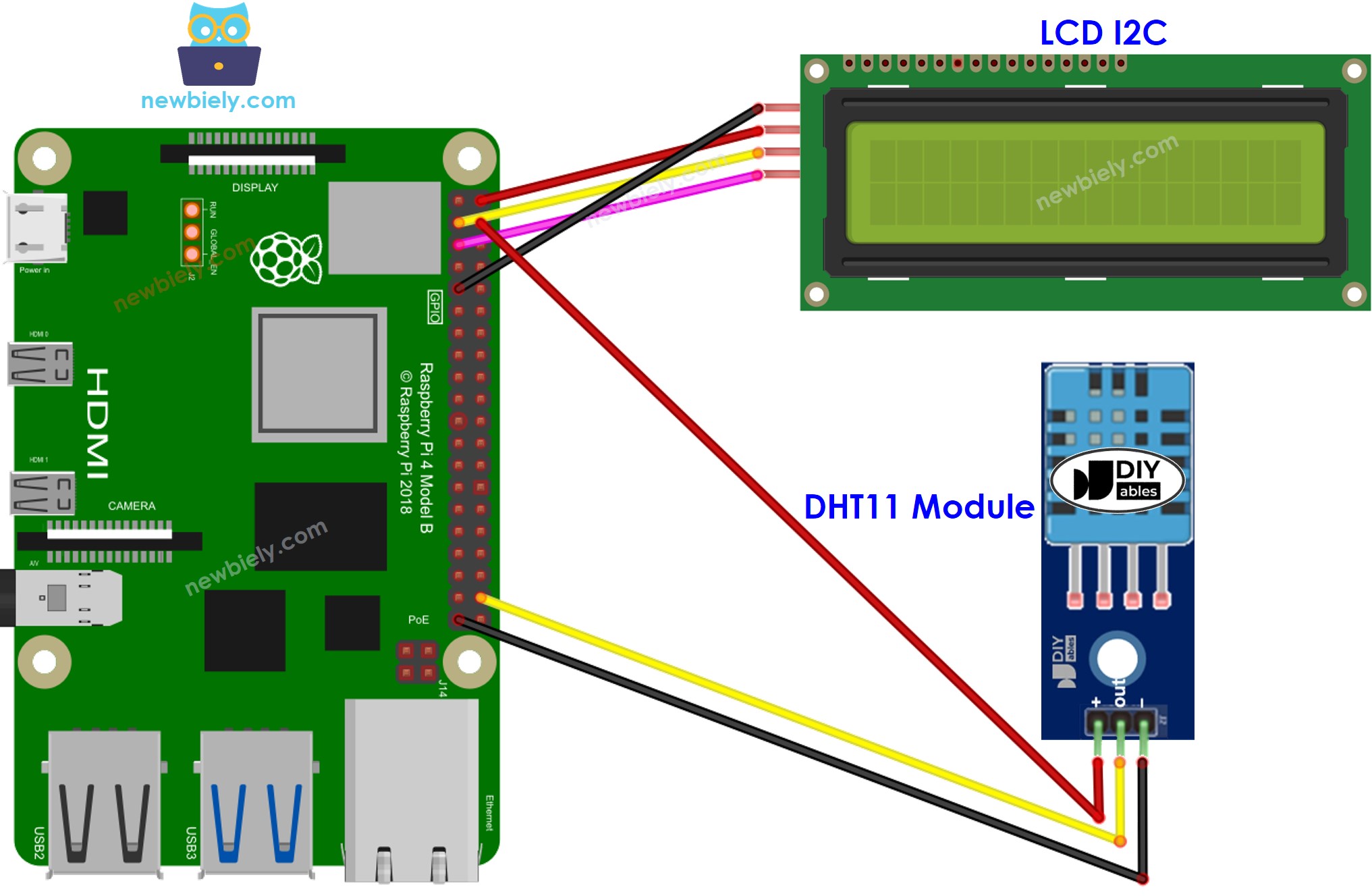

Raspberry Pi DHT11 temperature and humidity LCD wiring diagram

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Um Ihren Verdrahtungsaufbau zu vereinfachen und zu organisieren, empfehlen wir die Verwendung eines Schraubklemmenblock-Shields für Raspberry Pi. Dieses Shield gewährleistet sicherere und besser verwaltbare Verbindungen, wie unten gezeigt:

Raspberry Pi Code - DHT11 Sensor - LCD I2C

Schnelle Schritte

Stellen Sie sicher, dass Sie Raspbian oder ein anderes Raspberry Pi-kompatibles Betriebssystem auf Ihrem Pi installiert haben.
Stellen Sie sicher, dass Ihr Raspberry Pi mit demselben lokalen Netzwerk wie Ihr PC verbunden ist.
Stellen Sie sicher, dass Ihr Raspberry Pi mit dem Internet verbunden ist, falls Sie Bibliotheken installieren müssen.
Falls Sie Raspberry Pi zum ersten Mal verwenden, lesen Sie how to set up the Raspberry Pi
Verbinden Sie Ihren PC über SSH mit dem Raspberry Pi, indem Sie den integrierten SSH-Client unter Linux und macOS oder PuTTY unter Windows verwenden. Lesen Sie how connect your PC to Raspberry Pi via SSH.
Stellen Sie sicher, dass die RPi.GPIO Bibliothek installiert ist. Falls nicht, installieren Sie sie mit folgendem Befehl:

sudo apt-get update sudo apt-get install python3-rpi.gpio

Bevor wir das LCD I2C mit einem Raspberry Pi verwenden können, müssen wir die I2C-Schnittstelle am Raspberry Pi aktivieren. Lesen Sie How to enable I2C interface on Raspberry Pi
Installieren Sie die LCD I2C Bibliothek, indem Sie folgenden Befehl ausführen:

pip install lcddriver

Installieren Sie die Bibliothek für den DHT11 Temperatur- und Feuchtigkeitssensor, indem Sie folgenden Befehl ausführen:

sudo pip3 install Adafruit_DHT

Erstellen Sie eine Python-Skriptdatei DHT11_LCD.py und fügen Sie folgenden Code hinzu:

# Dieser Raspberry Pi Code wurde von newbiely.de entwickelt # Dieser Raspberry Pi Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. # Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: # https://newbiely.de/tutorials/raspberry-pi/raspberry-pi-dht11-lcd import lcddriver import Adafruit_DHT from time import sleep # Constants DHT_PIN = 20 # GPIO pin connected to DHT11 sensor LCD = lcddriver.lcd() def read_dht11_sensor(): try: humidity, temperature = Adafruit_DHT.read_retry(Adafruit_DHT.DHT11, DHT_PIN) return humidity, temperature except Exception as e: print(f"Error reading DHT11 sensor: {e}") return None, None def display_lcd(temperature, humidity): LCD.lcd_clear() LCD.lcd_display_string(f"Temp: {temperature:.1f}C", 1) LCD.lcd_display_string(f"Humi: {humidity:.1f}%", 2) try: while True: humidity, temperature = read_dht11_sensor() if humidity is not None and temperature is not None: display_lcd(temperature, humidity) else: print("Failed to read DHT11 sensor.") sleep(2) except KeyboardInterrupt: pass finally: LCD.lcd_clear()

Speichern Sie die Datei und führen Sie das Python-Skript aus, indem Sie folgenden Befehl im Terminal eingeben:

python3 DHT11_LCD.py

Das Skript läuft in einer Endlosschleife kontinuierlich, bis Sie Ctrl + C im Terminal drücken.

Ändern Sie die Temperatur der Umgebung um den Sensor herum.
Überprüfen Sie das Ergebnis auf dem LCD.
