Raspberry Pi - Touch Sensor - LED
Dieses Tutorial zeigt Ihnen, wie Sie den Raspberry Pi und Touch Sensor verwenden, um eine LED zu steuern. Wir werden zwei verschiedene Anwendungen kennenlernen:
Anwendung 1 - Der LED-Zustand ist mit dem Touch Sensor Zustand synchronisiert. Im Detail:
- Raspberry Pi schaltet die LED ein, wenn der Touch Sensor berührt wird.
- Raspberry Pi schaltet die LED aus, wenn der Touch Sensor NICHT berührt wird.
Anwendung 2 - Der LED-Zustand wird jedes Mal umgeschaltet, wenn der Touch Sensor berührt wird. Genauer gesagt:
- Wenn Raspberry Pi erkennt, dass der Touch Sensor berührt wurde (Wechsel von LOW zu HIGH), schaltet er die LED EIN, wenn sie derzeit AUS ist, oder schaltet die LED AUS, wenn sie derzeit AN ist.
- Das Loslassen des Touch Sensors hat keinen Einfluss auf den LED-Zustand.
Benötigte Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables Sensor-Kit (30 Sensoren/Displays) | |
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Kaufhinweis: Um den Verdrahtungsprozess zu vereinfachen, empfehlen wir die Verwendung des LED Module, das mit einem eingebauten Widerstand geliefert wird.
Über LED und Touch Sensor
Falls Sie mit LED und Touch Sensor nicht vertraut sind (einschließlich Pinbelegung, Funktionsweise und Programmierung), können Ihnen die folgenden Tutorials helfen:

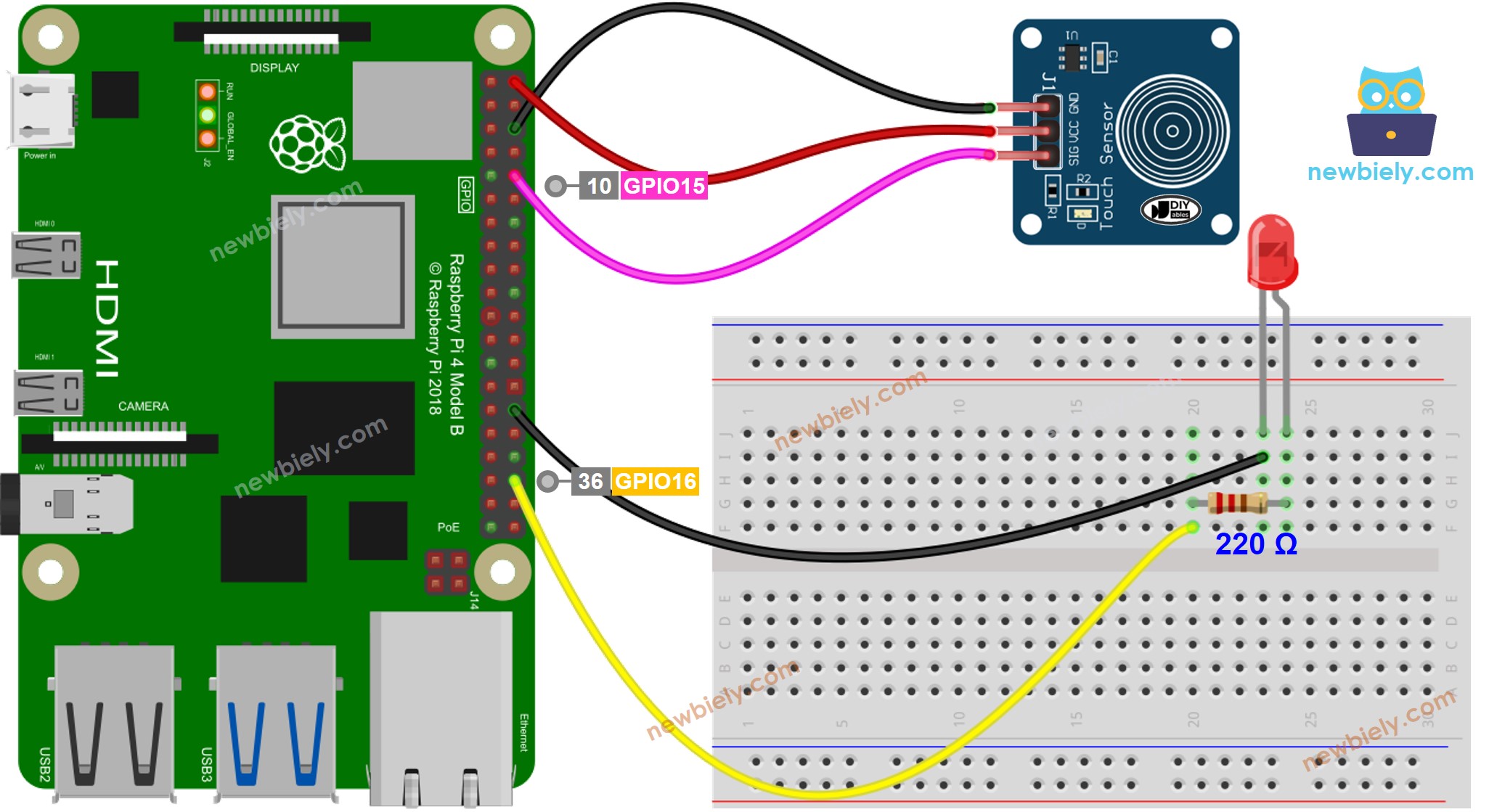

Schaltplan
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
Um Ihren Verdrahtungsaufbau zu vereinfachen und zu organisieren, empfehlen wir die Verwendung eines Schraubklemmenblock-Shields für Raspberry Pi. Dieses Shield gewährleistet sicherere und besser verwaltbare Verbindungen, wie unten gezeigt:
Anwendung 1 - Der LED-Zustand ist mit dem Touch Sensor Zustand synchronisiert
Schnelle Schritte
- Stellen Sie sicher, dass Sie Raspbian oder ein anderes Raspberry Pi-kompatibles Betriebssystem auf Ihrem Pi installiert haben.
- Stellen Sie sicher, dass Ihr Raspberry Pi mit demselben lokalen Netzwerk wie Ihr PC verbunden ist.
- Stellen Sie sicher, dass Ihr Raspberry Pi mit dem Internet verbunden ist, falls Sie Bibliotheken installieren müssen.
- Wenn Sie zum ersten Mal einen Raspberry Pi verwenden, lesen Sie wie man den Raspberry Pi einrichtet
- Verbinden Sie Ihren PC über SSH mit dem Raspberry Pi, indem Sie den integrierten SSH-Client unter Linux und macOS oder PuTTY unter Windows verwenden. Siehe wie Sie Ihren PC über SSH mit Raspberry Pi verbinden.
- Stellen Sie sicher, dass Sie die RPi.GPIO Bibliothek installiert haben. Falls nicht, installieren Sie sie mit folgendem Befehl:
- Erstellen Sie eine Python-Skript-Datei touch_sensor_led.py und fügen Sie folgenden Code hinzu:
- Speichern Sie die Datei und führen Sie das Python-Skript aus, indem Sie folgenden Befehl im Terminal eingeben:
- Berühren Sie den Touch Sensor und halten Sie ihn für einige Sekunden gedrückt.
- Beobachten Sie die Änderung des LED-Zustands. Sie werden sehen, dass der LED-Zustand mit dem Touch Sensor Zustand synchronisiert ist.
Das Skript läuft in einer endlosen Schleife kontinuierlich, bis Sie Ctrl + C im Terminal drücken.
Code-Erklärung
Schauen Sie sich die zeilenweise Erklärung in den Kommentaren des Quellcodes an!
Anwendung 2 - Touch Sensor schaltet LED um
Schnelle Schritte
- Erstellen Sie eine Python-Skript-Datei touch_sensor_toggle_led.py und fügen Sie folgenden Code hinzu:
- Speichern Sie die Datei und führen Sie das Python-Skript aus, indem Sie folgenden Befehl im Terminal eingeben:
- Berühren Sie den Touch Sensor mehrmals und lassen Sie ihn wieder los.
- Beobachten Sie die Änderung des LED-Zustands.
Sie werden sehen, dass der LED-Zustand einmal umgeschaltet wird, jedes Mal wenn der Touch Sensor berührt wird.
