Raspberry Pi - Lichtsensor Relais

Diese Anleitung zeigt Ihnen, wie Sie Raspberry Pi und einen Lichtsensor verwenden, um ein Relais zu steuern. Im Detail: Das Lichtsensor-Modul gibt ein LOW-Signal aus, wenn Licht vorhanden ist, und ein HIGH-Signal, wenn kein Licht erkannt wird. Der Raspberry Pi ist so programmiert, dass er das Signal vom Lichtsensor-Modul liest und entsprechend das Relais aktiviert, wenn kein Licht vorhanden ist, und umgekehrt.

Durch die Verbindung eines Relais mit einer Glühbirne, einem LED-Streifen, Motor oder Aktor... können wir dann den Raspberry Pi und Lichtsensor verwenden, um die Glühbirne, den LED-Streifen, Motor oder Aktor zu regulieren...

Der Lichtsensor ist auch bekannt als Fotowiderstand, lichtabhängiger Widerstand, Fotozelle, LDR. Der Raspberry Pi verwendet einen Lichtsensor, um das Umgebungslicht zu messen, und wenn er Dunkelheit erkennt, aktiviert er das Relais, während er es bei Helligkeit deaktiviert.

Erforderliche Hardware

1×Raspberry Pi 5
1×LDR Lichtsensor-Modul
1×Relais
1×Warnleuchte Hell Wasserdicht
1×12V Netzteil
1×DC-Stromanschluss
1×Breadboard (Steckplatine)
1×Jumper Wires (Verbindungskabel)
1×(Empfohlen) Schraubklemmenblock-Shield für Raspberry Pi
1×(Empfohlen) Raspberry Pi Prototyping-Grundplatte & Breadboard-Kit
1×(Empfohlen) HDMI-Touchscreen-Monitor für Raspberry Pi

Oder Sie können die folgenden Kits kaufen:

1×DIYables Sensor-Kit (30 Sensoren/Displays)
1×DIYables Sensor-Kit (18 Sensoren/Displays)
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Der LDR Lichtsensor ist sehr kostengünstig, benötigt aber einen Widerstand für die Verkabelung, was die Einrichtung komplexer machen kann. Um die Verkabelung zu vereinfachen, können Sie alternativ ein LDR Lichtsensor-Modul verwenden.

Über Relais und Lichtsensor

Falls Sie nicht vertraut sind mit Relais und Lichtsensor (einschließlich Pinbelegung, Funktionalität, Programmierung usw.), schauen Sie sich bitte die folgenden Tutorials an:

Schaltplan

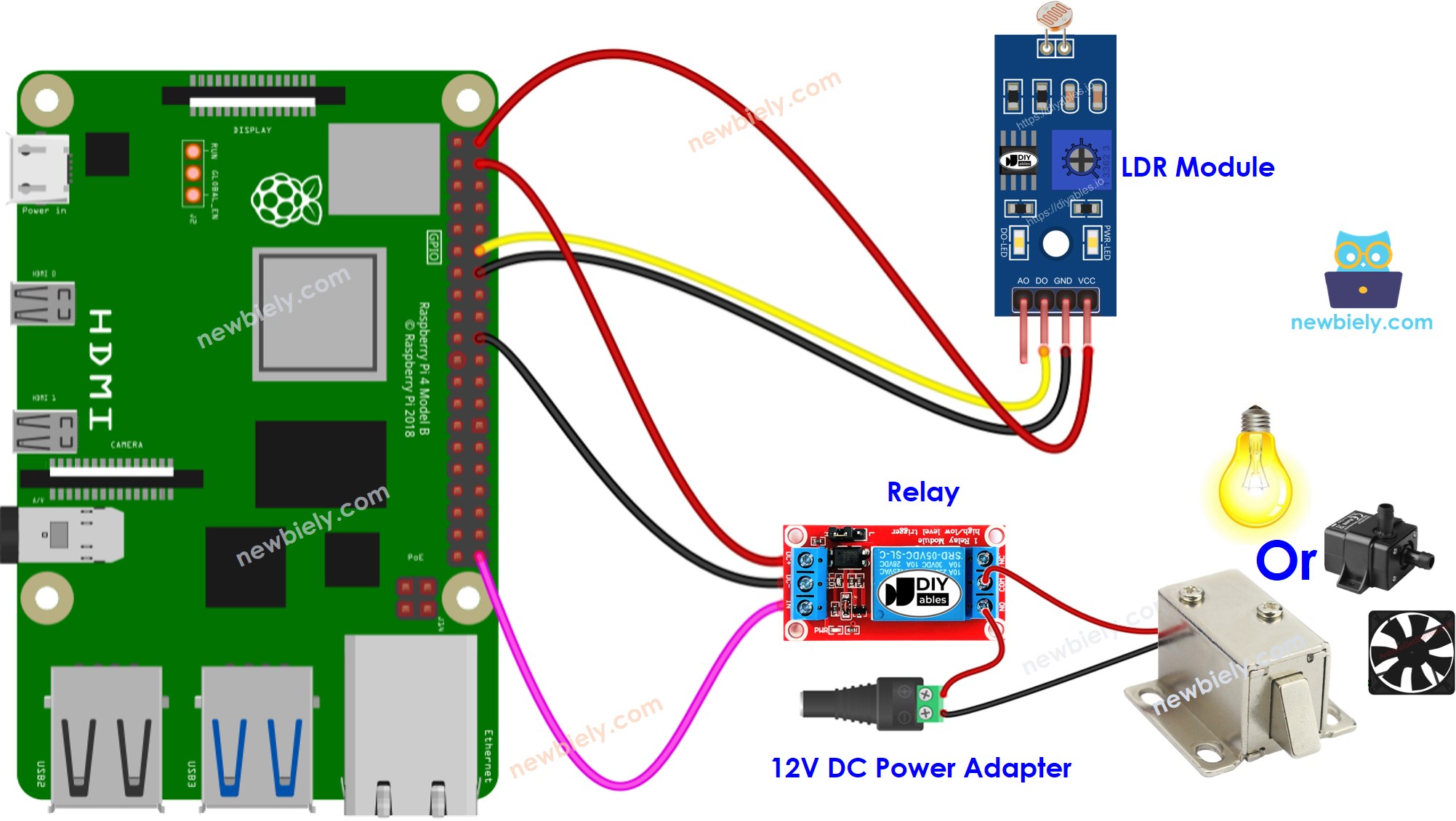

Raspberry Pi Lichtsensor Relais Glühbirne Schaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Um Ihren Verdrahtungsaufbau zu vereinfachen und zu organisieren, empfehlen wir die Verwendung eines Schraubklemmenblock-Shields für Raspberry Pi. Dieses Shield gewährleistet sicherere und besser verwaltbare Verbindungen, wie unten gezeigt:

Raspberry Pi Schraubklemmenblock-Shield

Raspberry Pi Code

Schnellstart-Anleitung

  • Stellen Sie sicher, dass Sie Raspbian oder ein anderes Raspberry Pi-kompatibles Betriebssystem auf Ihrem Pi installiert haben.
  • Stellen Sie sicher, dass Ihr Raspberry Pi mit demselben lokalen Netzwerk wie Ihr PC verbunden ist.
  • Stellen Sie sicher, dass Ihr Raspberry Pi mit dem Internet verbunden ist, falls Sie Bibliotheken installieren müssen.
  • Falls Sie zum ersten Mal einen Raspberry Pi verwenden, lesen Sie wie Sie den Raspberry Pi einrichten
  • Verbinden Sie Ihren PC über SSH mit dem Raspberry Pi mit dem integrierten SSH-Client unter Linux und macOS oder PuTTY unter Windows. Siehe wie Sie Ihren PC über SSH mit dem Raspberry Pi verbinden.
  • Stellen Sie sicher, dass Sie die RPi.GPIO Bibliothek installiert haben. Falls nicht, installieren Sie sie mit folgendem Befehl:
sudo apt-get update sudo apt-get install python3-rpi.gpio
  • Erstellen Sie eine Python-Skript-Datei ldr_relay.py und fügen Sie den folgenden Code hinzu:
# Dieser Raspberry Pi Code wurde von newbiely.de entwickelt # Dieser Raspberry Pi Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. # Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: # https://newbiely.de/tutorials/raspberry-pi/raspberry-pi-light-sensor-relay import RPi.GPIO as GPIO import time # Set the GPIO mode to BCM GPIO.setmode(GPIO.BCM) # Define the PIN numbers for the light sensor and the relay LIGHT_SENSOR_PIN = 18 RELAY_PIN = 21 # Set up the light sensor PIN as an input with a pull-up resistor GPIO.setup(LIGHT_SENSOR_PIN, GPIO.IN, pull_up_down=GPIO.PUD_UP) # Set up the relay PIN as an output GPIO.setup(RELAY_PIN, GPIO.OUT) try: while True: # Read the state of the light sensor light_state = GPIO.input(LIGHT_SENSOR_PIN) # Control the relay based on the light sensor state if light_state == GPIO.LOW: # Light is present, turn off the relay GPIO.output(RELAY_PIN, GPIO.LOW) else: # Light is not present, turn on the relay GPIO.output(RELAY_PIN, GPIO.HIGH) # Small delay to avoid rapid state changes time.sleep(1) except KeyboardInterrupt: # Clean up GPIO settings on program exit GPIO.cleanup()
  • Speichern Sie die Datei und führen Sie das Python-Skript aus, indem Sie den folgenden Befehl im Terminal ausführen:
python3 ldr_relay.py
  • Bedecken Sie das LDR Lichtsensor-Modul mit Ihrer Hand
  • Überprüfen Sie den Zustand des Relais.

Das Skript läuft in einer endlosen Schleife kontinuierlich bis Sie Strg + C im Terminal drücken.

Code-Erklärung

Schauen Sie sich die Zeile-für-Zeile Erklärung in den Kommentaren des Quellcodes an!
