Raspberry Pi - Potentiometer LED

In einem vorherigen Tutorial haben wir gelernt, wie man die Helligkeit einer LED basierend auf dem Ausgabewert des Potentiometers anpasst. Dieses Tutorial zeigt Ihnen, wie Sie Raspberry Pi und Potentiometer zur Steuerung einer LED verwenden. Im Detail:

Raspberry Pi schaltet die LED ein, wenn der analoge Wert des Potentiometers über einem bestimmten Schwellenwert liegt
Raspberry Pi schaltet die LED aus, wenn der analoge Wert des Potentiometers unter einem bestimmten Schwellenwert liegt

Benötigte Hardware

1	×	Raspberry Pi 5
1	×	Potentiometer
1	×	Alternativ: 10k Ohm Trimmer Potentiometer
1	×	(Alternativ) Potentiometer Kit
1	×	(Alternativ) Potentiometer Modul mit Drehknopf
1	×	ADS1115 ADC Modul
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	220 Ohm Widerstand
1	×	Breadboard (Steckplatine)
1	×	Jumper Kabel
1	×	(Empfohlen) Schraubklemmenblock-Shield für Raspberry Pi
1	×	(Empfohlen) Raspberry Pi Prototyping-Grundplatte & Breadboard-Kit
1	×	(Empfohlen) HDMI-Touchscreen-Monitor für Raspberry Pi

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Kaufhinweis: Um den Verdrahtungsprozess zu vereinfachen, empfehlen wir die Verwendung des LED Module, das mit einem eingebauten Widerstand geliefert wird.

Über LED und Potentiometer

Falls Sie mit LED und Potentiometer nicht vertraut sind (einschließlich Pinbelegung, Funktion, Programmierung, usw.), können Ihnen die folgenden Tutorials helfen:

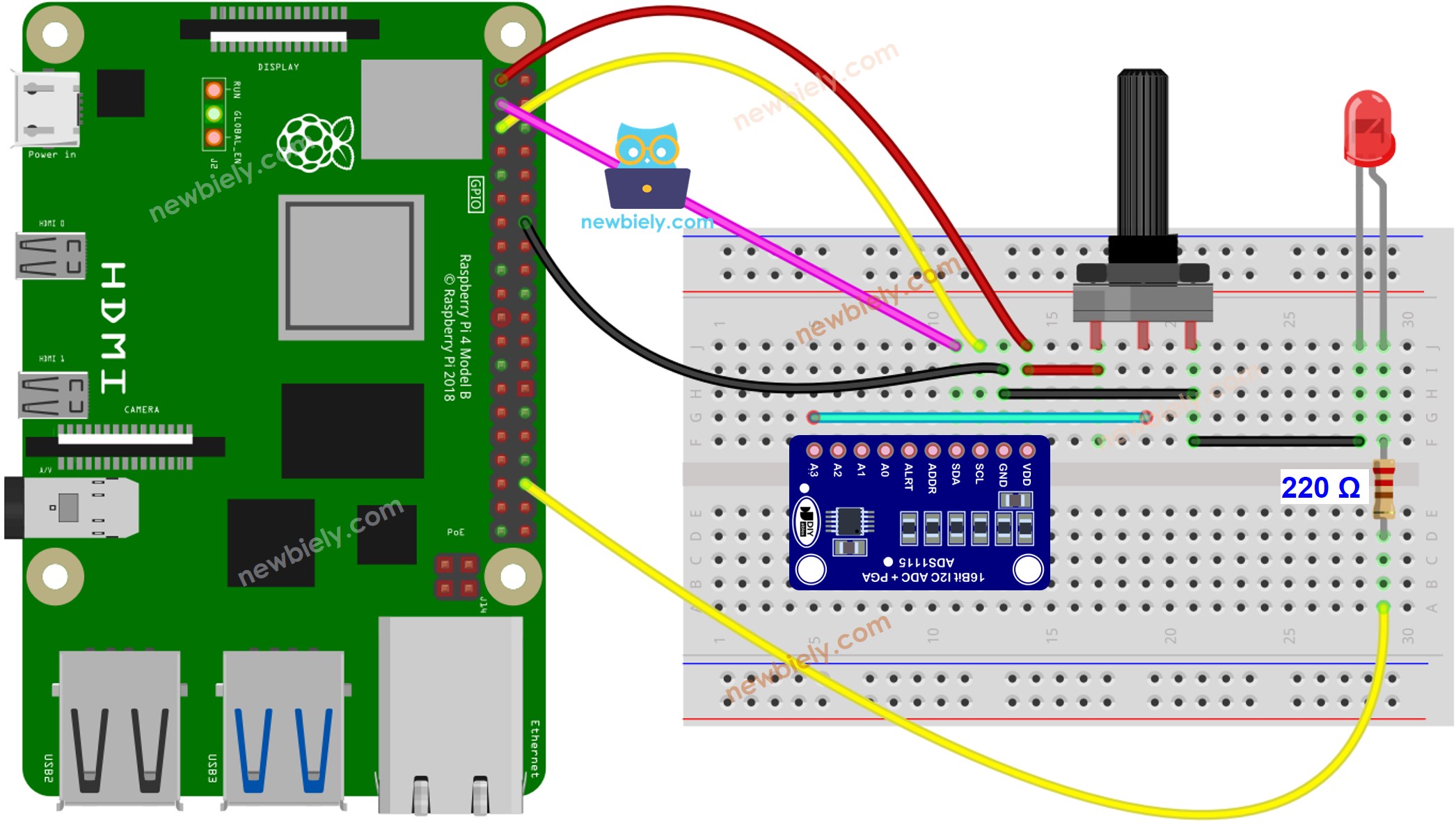

Schaltdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Um Ihren Verdrahtungsaufbau zu vereinfachen und zu organisieren, empfehlen wir die Verwendung eines Schraubklemmenblock-Shields für Raspberry Pi. Dieses Shield gewährleistet sicherere und besser verwaltbare Verbindungen, wie unten gezeigt:

Raspberry Pi Code

Schnelle Schritte

Stellen Sie sicher, dass Sie Raspbian oder ein anderes Raspberry Pi-kompatibles Betriebssystem auf Ihrem Pi installiert haben.
Stellen Sie sicher, dass Ihr Raspberry Pi mit demselben lokalen Netzwerk wie Ihr PC verbunden ist.
Stellen Sie sicher, dass Ihr Raspberry Pi mit dem Internet verbunden ist, falls Sie einige Bibliotheken installieren müssen.
Falls Sie den Raspberry Pi zum ersten Mal verwenden, lesen Sie wie man den Raspberry Pi einrichtet
Verbinden Sie Ihren PC über SSH mit dem Raspberry Pi, indem Sie den integrierten SSH-Client unter Linux und macOS oder PuTTY unter Windows verwenden. Siehe wie Sie Ihren PC über SSH mit dem Raspberry Pi verbinden.
Stellen Sie sicher, dass Sie die RPi.GPIO Bibliothek installiert haben. Falls nicht, installieren Sie sie mit dem folgenden Befehl:

sudo apt-get update sudo apt-get install python3-rpi.gpio

Installieren Sie die Adafruit_ADS1x15 Bibliothek, indem Sie die folgenden Befehle in Ihrem Raspberry Pi Terminal ausführen:

sudo pip install Adafruit-ADS1x15

Erstellen Sie eine Python-Skript-Datei potentiometer_led.py und fügen Sie den folgenden Code hinzu:

# Dieser Raspberry Pi Code wurde von newbiely.de entwickelt # Dieser Raspberry Pi Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. # Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: # https://newbiely.de/tutorials/raspberry-pi/raspberry-pi-potentiometer-led import time import Adafruit_ADS1x15 import RPi.GPIO as GPIO # Create an ADS1115 ADC object adc = Adafruit_ADS1x15.ADS1115() # Set the gain to ±4.096V (adjust if needed) GAIN = 1 # Define the GPIO pin for the LED LED_PIN = 16 # Set up GPIO for the LED GPIO.setmode(GPIO.BCM) GPIO.setup(LED_PIN, GPIO.OUT) # Define the threshold value THRESHOLD = 1000 # Adjust this threshold value as needed # Main loop to read and display the analog value try: while True: # Read the raw analog value from channel A3 raw_value = adc.read_adc(3, gain=GAIN) # Convert the raw value to voltage voltage = raw_value / 32767.0 * 4.096 # Assumes 4.096 V range for GAIN=1 # Print the results print("Raw Value: {} \t Voltage: {:.2f} V".format(raw_value, voltage)) # Check if the analog value is above the threshold if raw_value > THRESHOLD: GPIO.output(LED_PIN, GPIO.HIGH) # Turn on the LED else: GPIO.output(LED_PIN, GPIO.LOW) # Turn off the LED # Add a delay between readings (adjust as needed) time.sleep(1) except KeyboardInterrupt: print("\nExiting the program.") # Clean up GPIO on exit GPIO.cleanup()

Speichern Sie die Datei und führen Sie das Python-Skript aus, indem Sie den folgenden Befehl im Terminal eingeben:

python3 potentiometer_led.py

Das Skript läuft in einer Endlosschleife kontinuierlich, bis Sie Ctrl + C im Terminal drücken.

Drehen Sie das Potentiometer
Beobachten Sie die Veränderung im Zustand der LED

Code-Erklärung

Schauen Sie sich die zeilenweise Erklärung in den Kommentaren des Quellcodes an!
