SENSOREN/AKTOREN

Raspberry Pi - Bewegungsmelder - LED

Diese Anleitung zeigt Ihnen, wie Sie Raspberry Pi und einen Bewegungsmelder zur LED-Steuerung verwenden. Im Detail:

Raspberry Pi schaltet die LED ein, wenn Bewegung erkannt wird
Raspberry Pi schaltet die LED aus, wenn keine Bewegung beobachtet wird

Dies kann in einem Automatisierungsprozess angewendet werden, der Aktionen auslöst, wenn menschliche Anwesenheit erkannt wird.

Benötigte Hardware

1	×	Raspberry Pi 5
1	×	HC-SR501 Bewegungsmelder
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	220 Ohm Widerstand
1	×	Breadboard (Steckplatine)
1	×	Verbindungsdrähte
1	×	(Empfohlen) Schraubklemmenblock-Shield für Raspberry Pi
1	×	(Empfohlen) Raspberry Pi Prototyping-Grundplatte & Breadboard-Kit
1	×	(Empfohlen) HDMI-Touchscreen-Monitor für Raspberry Pi

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Kaufhinweis: Um den Verdrahtungsprozess zu vereinfachen, empfehlen wir die Verwendung des LED Module, das mit einem eingebauten Widerstand geliefert wird.

Über LED und Bewegungsmelder

Falls Sie nicht mit LED und Bewegungsmelder vertraut sind (einschließlich Pinbelegung, Funktionsweise, Programmierung, etc.), helfen Ihnen die folgenden Tutorials:

Schaltplan

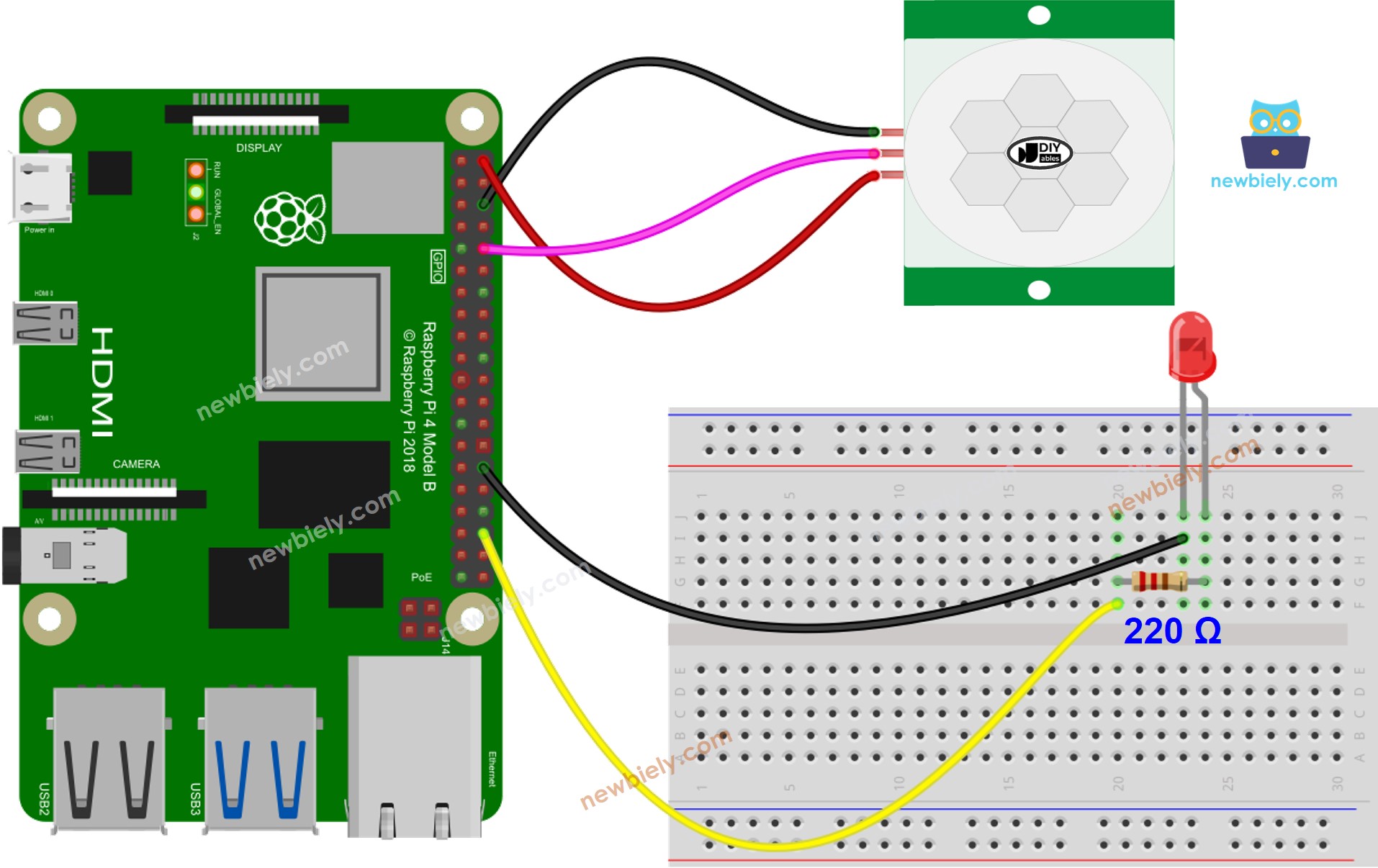

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Um Ihren Verdrahtungsaufbau zu vereinfachen und zu organisieren, empfehlen wir die Verwendung eines Schraubklemmenblock-Shields für Raspberry Pi. Dieses Shield gewährleistet sicherere und besser verwaltbare Verbindungen, wie unten gezeigt:

Grundeinstellung


Zeitverzögerungs-Regler	Vollständig gegen den Uhrzeigersinn drehen.
Erfassungsbereich-Regler	Vollständig im Uhrzeigersinn drehen.
Wiederholungsauslöser-Wähler	Jumper wie auf dem Bild gezeigt setzen.

Raspberry Pi Code

Schnelle Schritte

Stellen Sie sicher, dass Sie Raspbian oder ein anderes Raspberry Pi-kompatibles Betriebssystem auf Ihrem Pi installiert haben.
Stellen Sie sicher, dass Ihr Raspberry Pi mit demselben lokalen Netzwerk wie Ihr PC verbunden ist.
Stellen Sie sicher, dass Ihr Raspberry Pi mit dem Internet verbunden ist, falls Sie einige Bibliotheken installieren müssen.
Falls dies das erste Mal ist, dass Sie Raspberry Pi verwenden, siehe Raspberry Pi einrichten
Verbinden Sie Ihren PC über SSH mit dem Raspberry Pi, indem Sie den integrierten SSH-Client unter Linux und macOS oder PuTTY unter Windows verwenden. Siehe PC mit Raspberry Pi über SSH verbinden.
Stellen Sie sicher, dass Sie die RPi.GPIO Bibliothek installiert haben. Falls nicht, installieren Sie sie mit folgendem Befehl:

sudo apt-get update sudo apt-get install python3-rpi.gpio

Erstellen Sie eine Python-Skriptdatei motion_sensor_led.py und fügen Sie den folgenden Code hinzu:

# Dieser Raspberry Pi Code wurde von newbiely.de entwickelt # Dieser Raspberry Pi Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. # Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: # https://newbiely.de/tutorials/raspberry-pi/raspberry-pi-motion-sensor-led import RPi.GPIO as GPIO import time # Set the GPIO mode to BCM (Broadcom SOC channel numbering) GPIO.setmode(GPIO.BCM) # Define the GPIO pins for the HC-SR501 PIR motion sensor and LED PIR_PIN = 17 LED_PIN = 18 # Set up the PIR sensor and LED pins GPIO.setup(PIR_PIN, GPIO.IN) # PIR sensor as input GPIO.setup(LED_PIN, GPIO.OUT) # LED as output try: while True: # Check if the PIR sensor detects movement (1 represents HIGH signal) if GPIO.input(PIR_PIN) == GPIO.HIGH: print("Motion detected!") GPIO.output(LED_PIN, GPIO.HIGH) # Turn on the LED else: GPIO.output(LED_PIN, GPIO.LOW) # Turn off the LED if no motion time.sleep(0.1) # Add a small delay to avoid excessive looping except KeyboardInterrupt: GPIO.cleanup() # Clean up GPIO on program exit

Speichern Sie die Datei und führen Sie das Python-Skript aus, indem Sie den folgenden Befehl im Terminal eingeben:

python3 motion_sensor_led.py

Bewegen Sie Ihre Hand vor dem HC-SR501 Bewegungsmelder und beobachten Sie den LED-Zustand.

Das Skript läuft in einer Endlosschleife kontinuierlich, bis Sie Ctrl + C im Terminal drücken.

Code-Erklärung

Schauen Sie sich die zeilenweise Erklärung in den Kommentaren des Quellcodes an!
