Raspberry Pi - Elektromagnetisches Schloss

Dieses Tutorial zeigt Ihnen, wie Sie mit Raspberry Pi ein elektromagnetisches Schloss steuern, das auch als EM-Schloss, magnetisches Schloss oder Maglock bekannt ist.

Eine weitere Alternative zum elektromagnetischen Schloss ist das Magnetventilschloss. Für weitere Informationen lesen Sie bitte das Raspberry Pi - Solenoid Lock Tutorial.

Benötigte Hardware

1	×	Raspberry Pi 5
1	×	Elektromagnetisches Schloss
1	×	Relais
1	×	12V Netzteil
1	×	DC-Strombuchse
1	×	(Empfohlen) Schraubklemmenblock-Shield für Raspberry Pi
1	×	(Empfohlen) Raspberry Pi Prototyping-Grundplatte & Breadboard-Kit
1	×	(Empfohlen) HDMI-Touchscreen-Monitor für Raspberry Pi

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über das elektromagnetische Schloss

Das elektromagnetische Schloss Pinout

Ein elektromagnetisches Schloss besteht aus zwei Teilen:

Einem Elektromagnet mit zwei Pins
Einer Ankerplatte

Funktionsweise

Wenn der Elektromagnet mit Strom versorgt wird, erzeugt ein durchfließender Strom einen magnetischen Fluss, der die Ankerplatte zum Elektromagnet hinzieht und eine Verriegelungsaktion bewirkt.
Umgekehrt, wenn der Elektromagnet nicht mit Strom versorgt wird, gibt es keinen magnetischen Fluss und die Ankerplatte wird nicht zum Elektromagnet angezogen, was zu einer Entriegelungsaktion führt.

※ Notiz:

Das elektromagnetische Schloss benötigt typischerweise 12V, 24V oder 48V für den Betrieb. Daher kann es NICHT direkt an einen Raspberry Pi Pin angeschlossen werden. Ein Relais muss verwendet werden, um es mit dem Raspberry Pi Pin zu verbinden.

Wenn das elektromagnetische Schloss an ein Relais angeschlossen ist (im normalerweise offenen Modus):

Wenn das Relais nicht aktiviert ist, ist die Tür entriegelt
Wenn das Relais aktiviert ist, ist die Tür verriegelt

Die Verbindung von Raspberry Pi mit einem Relais ermöglicht es uns, es zu programmieren, um ein elektromagnetisches Schloss zu steuern. Um mehr über Relais zu erfahren, lesen Sie bitte das Raspberry Pi - Relay Tutorial.

Bei der Installation wird die Ankerplatte an der Tür/dem Fenster (dem beweglichen Teil) befestigt, und der Elektromagnet wird am Türrahmen (dem feststehenden Teil) angebracht. Wenn die Tür geschlossen ist, berühren sich die beiden Komponenten.

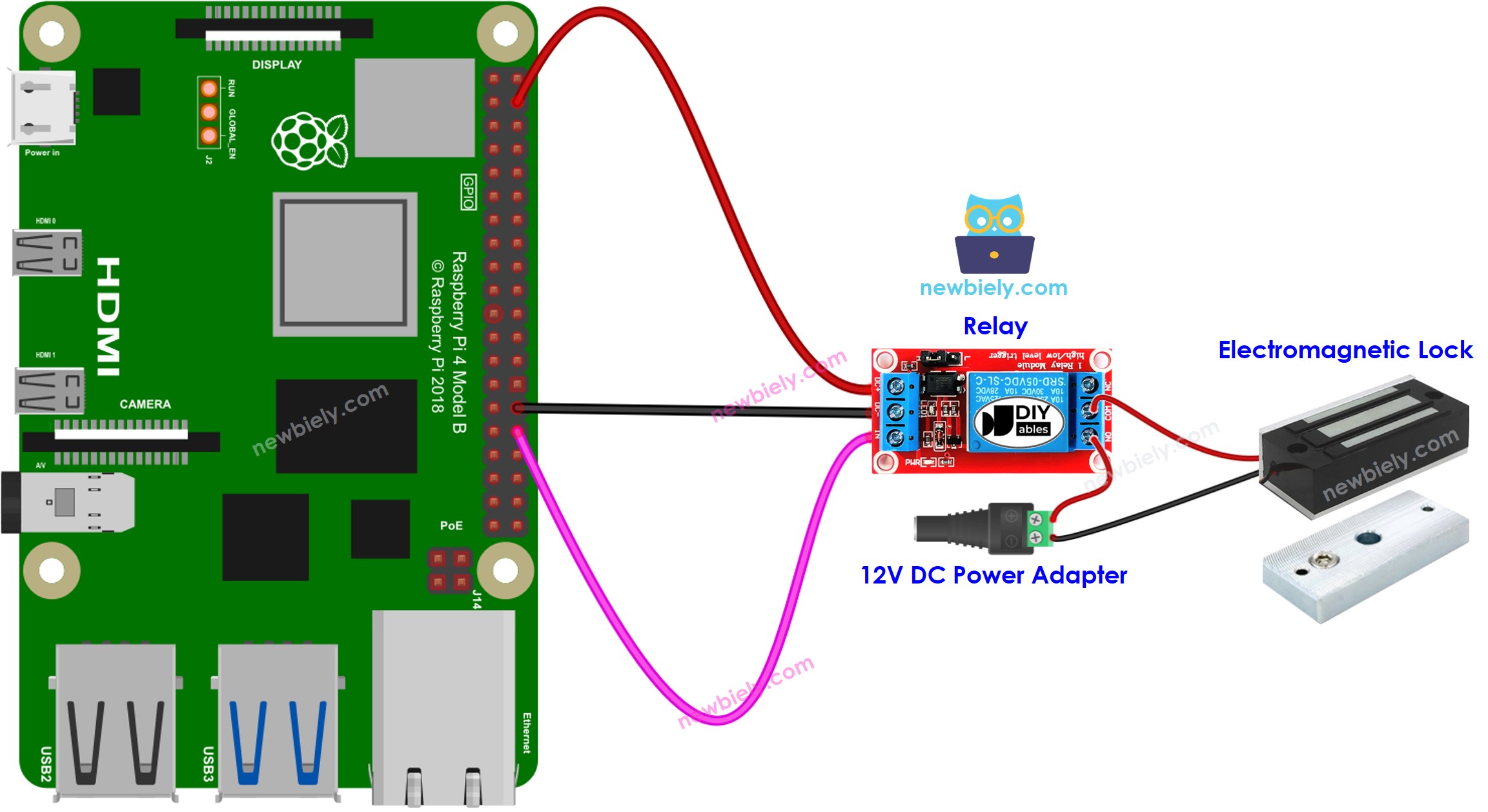

Schaltplan

Raspberry Pi electromagnetic lock wiring diagram

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Um Ihren Verdrahtungsaufbau zu vereinfachen und zu organisieren, empfehlen wir die Verwendung eines Schraubklemmenblock-Shields für Raspberry Pi. Dieses Shield gewährleistet sicherere und besser verwaltbare Verbindungen, wie unten gezeigt:

Raspberry Pi Code zur Steuerung des EM-Schlosses

Der folgende Code lässt das elektromagnetische Schloss alle 2 Sekunden verriegeln und entriegeln.

Schnelle Schritte

Stellen Sie sicher, dass Sie Raspbian oder ein anderes Raspberry Pi kompatibles Betriebssystem auf Ihrem Pi installiert haben.
Stellen Sie sicher, dass Ihr Raspberry Pi mit demselben lokalen Netzwerk wie Ihr PC verbunden ist.
Stellen Sie sicher, dass Ihr Raspberry Pi mit dem Internet verbunden ist, falls Sie einige Bibliotheken installieren müssen.
Wenn Sie zum ersten Mal einen Raspberry Pi verwenden, lesen Sie wie man den Raspberry Pi einrichtet
Verbinden Sie Ihren PC über SSH mit dem Raspberry Pi, indem Sie den integrierten SSH-Client unter Linux und macOS oder PuTTY unter Windows verwenden. Siehe wie Sie Ihren PC über SSH mit Raspberry Pi verbinden.
Stellen Sie sicher, dass die RPi.GPIO Bibliothek installiert ist. Falls nicht, installieren Sie sie mit folgendem Befehl:

sudo apt-get update sudo apt-get install python3-rpi.gpio

Erstellen Sie eine Python-Skriptdatei electromagnetic_lock.py und fügen Sie folgenden Code hinzu:

# Dieser Raspberry Pi Code wurde von newbiely.de entwickelt # Dieser Raspberry Pi Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. # Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: # https://newbiely.de/tutorials/raspberry-pi/raspberry-pi-electromagnetic-lock import RPi.GPIO as GPIO import time # Set the GPIO mode (BCM or BOARD) GPIO.setmode(GPIO.BCM) # Define the GPIO pin controlled the electromagnetic lock via the relay module RELAY_PIN = 12 # Set the relay pin as an output pin GPIO.setup(RELAY_PIN, GPIO.OUT) try: # Run the loop function indefinitely while True: # Turn the relay ON (HIGH) to lock the door GPIO.output(RELAY_PIN, GPIO.HIGH) time.sleep(2) # Wait for 2 seconds # Turn the relay OFF (LOW) to unlock the door GPIO.output(RELAY_PIN, GPIO.LOW) time.sleep(2) # Wait for 2 seconds except KeyboardInterrupt: # If the user presses Ctrl+C, clean up the GPIO configuration GPIO.cleanup()

Speichern Sie die Datei und führen Sie das Python-Skript aus, indem Sie folgenden Befehl im Terminal ausführen:

python3 electromagnetic_lock.py

Bringen Sie die Ankerplatte nahe an den Elektromagnet heran.
Überprüfen Sie die Anziehungskraft zwischen der Ankerplatte und dem Elektromagnet.

Das Skript läuft in einer unendlichen Schleife kontinuierlich, bis Sie Ctrl + C im Terminal drücken.

Video Tutorial

Wir erwägen die Erstellung von Video-Tutorials. Wenn Sie Video-Tutorials für wichtig halten, abonnieren Sie bitte unseren YouTube-Kanal , um uns zu motivieren, die Videos zu erstellen.

Raspberry Pi - Taste steuert elektromagnetisches Schloss

Schauen Sie sich das Raspberry Pi - Button Controls Electromagnetic Lock Tutorial an.
