Raspberry Pi - LCD

Diese Anleitung zeigt Ihnen, wie Sie den Raspberry Pi mit einem LCD-Display verwenden und Text sowie Sonderzeichen darauf anzeigen können.

Benötigte Hardware

1	×	Raspberry Pi 5
1	×	LCD I2C
1	×	Jumper Wires (Verbindungsdrähte)
1	×	(Empfohlen) Schraubklemmenblock-Shield für Raspberry Pi
1	×	(Empfohlen) Raspberry Pi Prototyping-Grundplatte & Breadboard-Kit
1	×	(Empfohlen) HDMI-Touchscreen-Monitor für Raspberry Pi

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Kaufhinweis: Eine weitere Möglichkeit ist, das LCD I2C-Display zu erstellen, indem Sie LCD 1602 Display und PCF8574 I2C Adapter Module kombinieren.

Über LCD I2C 16x2

Das LCD I2C Modul ist eine Alternative zum Standard-LCD. Es vereinfacht die Verkabelung zwischen Raspberry Pi und dem LCD. Das LCD I2C Modul verfügt außerdem über ein eingebautes Potentiometer, mit dem der Kontrast des LCD eingestellt werden kann.

Das LCD I2C Pinout

Das LCD I2C muss an die I2C-Schnittstelle des Raspberry Pi angeschlossen werden. Es hat 4 Pins:

GND Pin: Dieser muss mit GND (0V) verbunden werden.
VCC Pin: Dies ist die Stromversorgung für das LCD und muss mit VCC (5V) verbunden werden.
SDA Pin: Dies ist das I2C-Datensignal.
SCL Pin: Dies ist das I2C-Taktsignal.

LCD Koordinaten

Das LCD I2C 16x2 hat 16 Spalten und 2 Zeilen, wobei die Spalten und Zeilen ab 0 nummeriert sind.

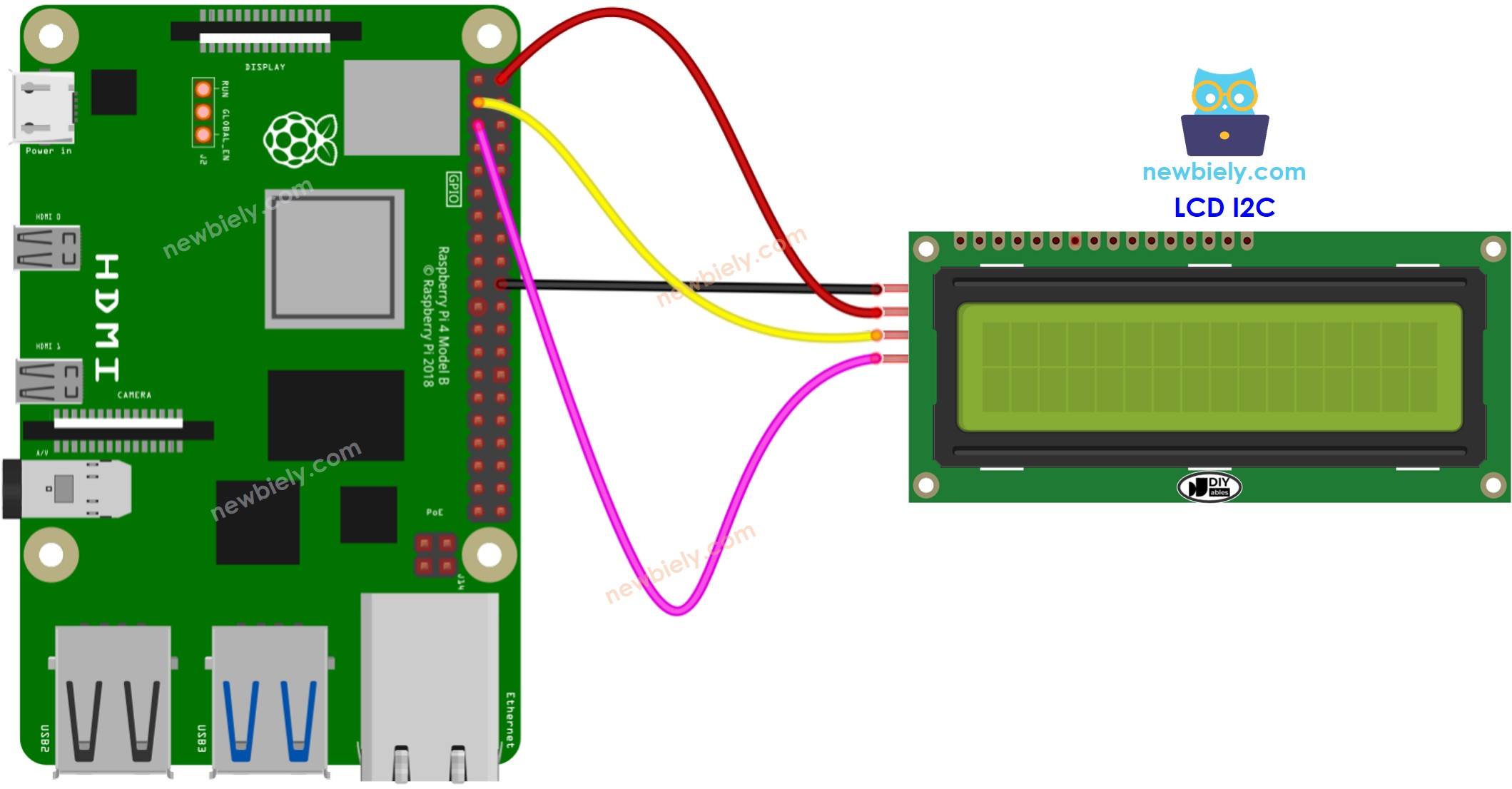

Schaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Um Ihren Verdrahtungsaufbau zu vereinfachen und zu organisieren, empfehlen wir die Verwendung eines Schraubklemmenblock-Shields für Raspberry Pi. Dieses Shield gewährleistet sicherere und besser verwaltbare Verbindungen, wie unten gezeigt:

LCD I2C	Raspberry Pi
Vin	5V
GND	GND
SDA	GPIO2 (Pin 3)
SCL	GPIO3 (Pin 5)

Raspberry Pi Code

Schnelle Schritte

Stellen Sie sicher, dass Sie Raspbian oder ein anderes Raspberry Pi-kompatibles Betriebssystem auf Ihrem Pi installiert haben.
Stellen Sie sicher, dass Ihr Raspberry Pi mit demselben lokalen Netzwerk wie Ihr PC verbunden ist.
Stellen Sie sicher, dass Ihr Raspberry Pi mit dem Internet verbunden ist, falls Sie Bibliotheken installieren müssen.
Falls Sie zum ersten Mal einen Raspberry Pi verwenden, siehe Einrichtung des Raspberry Pi
Verbinden Sie Ihren PC über SSH mit dem Raspberry Pi, indem Sie den integrierten SSH-Client unter Linux und macOS oder PuTTY unter Windows verwenden. Siehe PC mit Raspberry Pi über SSH verbinden.
Stellen Sie sicher, dass die RPi.GPIO Bibliothek installiert ist. Falls nicht, installieren Sie sie mit folgendem Befehl:

sudo apt-get update sudo apt-get install python3-rpi.gpio

Bevor Sie das LCD I2C mit einem Raspberry Pi verwenden können, müssen wir die I2C-Schnittstelle am Raspberry Pi aktivieren. Siehe I2C-Schnittstelle am Raspberry Pi aktivieren
Installieren Sie die LCD I2C Bibliothek, indem Sie folgenden Befehl ausführen:

pip install lcddriver

Erstellen Sie eine Python-Skript-Datei lcd.py und fügen Sie folgenden Code hinzu:

# Dieser Raspberry Pi Code wurde von newbiely.de entwickelt # Dieser Raspberry Pi Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. # Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: # https://newbiely.de/tutorials/raspberry-pi/raspberry-pi-lcd import lcddriver from time import sleep # I2C address 0x27, 16 column and 2 rows LCD = lcddriver.lcd() def display_message(line1, line2, duration): LCD.lcd_clear() LCD.lcd_display_string(line1, 1) LCD.lcd_display_string(line2, 2) sleep(duration) try: while True: display_message("Newbiely", "newbiely.com", 2) display_message("DIYables", "www.diyables.io", 2) except KeyboardInterrupt: pass finally: LCD.lcd_clear()

Speichern Sie die Datei und führen Sie das Python-Skript aus, indem Sie folgenden Befehl im Terminal eingeben:

python3 lcd.py

Überprüfen Sie das Ergebnis auf dem LCD.

Das Skript läuft in einer Endlosschleife kontinuierlich weiter, bis Sie Ctrl + C im Terminal drücken.
