Raspberry Pi - DHT11 Temperatur- und Feuchtigkeitssensor

Diese Anleitung zeigt Ihnen, wie Sie mit Raspberry Pi die Temperatur und Feuchtigkeit vom DHT11 Sensor ablesen können. Im Detail lernen wir:

Wie Sie Raspberry Pi mit dem DHT11 Sensor verbinden
Wie Sie Raspberry Pi programmieren, um Temperatur- und Feuchtigkeitswerte vom DHT11 zu lesen

Wir empfehlen:

Die Verwendung eines wasserdichten DS18B20 Temperatursensors, wenn Sie nur die Temperatur messen möchten. Dies ist ein erschwinglicher und ordentlicher Sensor, der sowohl in heißem als auch in kaltem Wasser platziert werden kann.
Die Verwendung eines DHT22 Temperatur- und Feuchtigkeitssensors, wenn Sie Temperatur und Feuchtigkeit mit höherer Genauigkeit messen möchten.

Benötigte Hardware

1	×	Raspberry Pi 5
1	×	DHT11 Temperatur Feuchtigkeits Sensor Modul
1	×	10 kΩ Widerstand
1	×	Breadboard (Steckplatine)
1	×	Jumper Kabel
1	×	(Empfohlen) Schraubklemmenblock-Shield für Raspberry Pi
1	×	(Empfohlen) Raspberry Pi Prototyping-Grundplatte & Breadboard-Kit
1	×	(Empfohlen) HDMI-Touchscreen-Monitor für Raspberry Pi

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über den DHT11 Temperatur- und Feuchtigkeitssensor

Die Pinbelegung des Temperatur- und Feuchtigkeitssensors

Der DHT11 wird auf dem Markt in zwei Formen angeboten: als Sensor und als Modul.

Die originalen DHT11 Sensoren haben vier Pins:

GND: Dieser Pin muss mit Masse (0V) verbunden werden
VCC: Dieser Pin muss mit der Spannungsversorgung (5V) verbunden werden
DATA: Dieser Pin wird für die Kommunikation zwischen dem Sensor und Raspberry Pi verwendet
NC: Dieser Pin sollte nicht angeschlossen werden und kann ignoriert werden

DHT11 temperature and humidity sensor pinout

Das DHT11 Modul hat drei Pins:

GND Pin (-): muss mit GND (0V) verbunden werden
VCC Pin (+): muss mit VCC (5V) verbunden werden
OUT Pin: wird für die Kommunikation zwischen dem Sensor und Raspberry Pi verwendet

※ Notiz:

Die Anordnung der Pins auf einem Modul kann zwischen verschiedenen Herstellern variieren. Es ist wichtig, immer die auf dem Modul aufgedruckten Bezeichnungen zu verwenden. Schauen Sie genau hin!

Schaltplan

Die Verkabelung mit dem Raspberry Pi ist für beide Sensoren gleich. In seiner ursprünglichen Form ist ein Widerstand mit einem Wert zwischen 5K und 10K Ohm erforderlich, um die Datenleitung auf high zu halten und somit die Kommunikation zwischen dem Sensor und dem Raspberry Pi zu ermöglichen.

Raspberry Pi - DHT11 Sensor Verkabelung

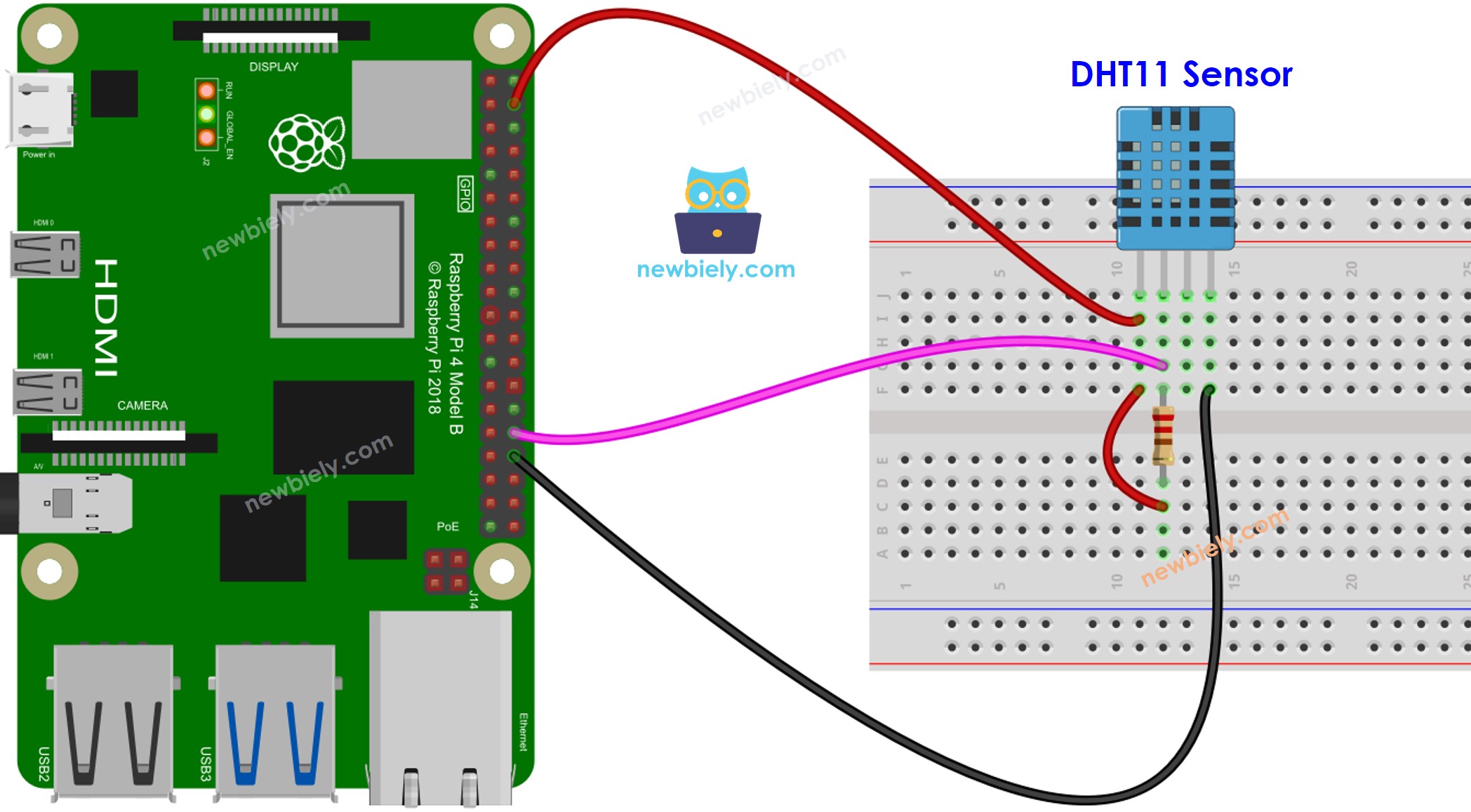

Raspberry Pi DHT11 Temperature and humidity Sensor wiring diagram

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Verbinden Sie den DHT11 Sensor wie folgt mit dem Raspberry Pi:

DHT11 VCC Pin zu Raspberry Pi 5V (Pin 2 oder ein beliebiger 5V GPIO-Pin)
DHT11 GND Pin zu Raspberry Pi GND (Pin 30 oder ein beliebiger GND GPIO-Pin)
DHT11 DATA Pin zu einem GPIO-Pin am Raspberry Pi (z.B. GPIO 12 (Pin 32).

Für bessere Stabilität müssen Sie einen Widerstand (ein Wert zwischen 5K und 10K Ohm) zwischen die VCC und DATA Pins des DHT11 hinzufügen.

Raspberry Pi - DHT11 Modul Verkabelung

Die meisten DHT11 Sensor Module kommen mit einem integrierten Widerstand, wodurch zusätzliche Verkabelung oder Löten überflüssig wird.

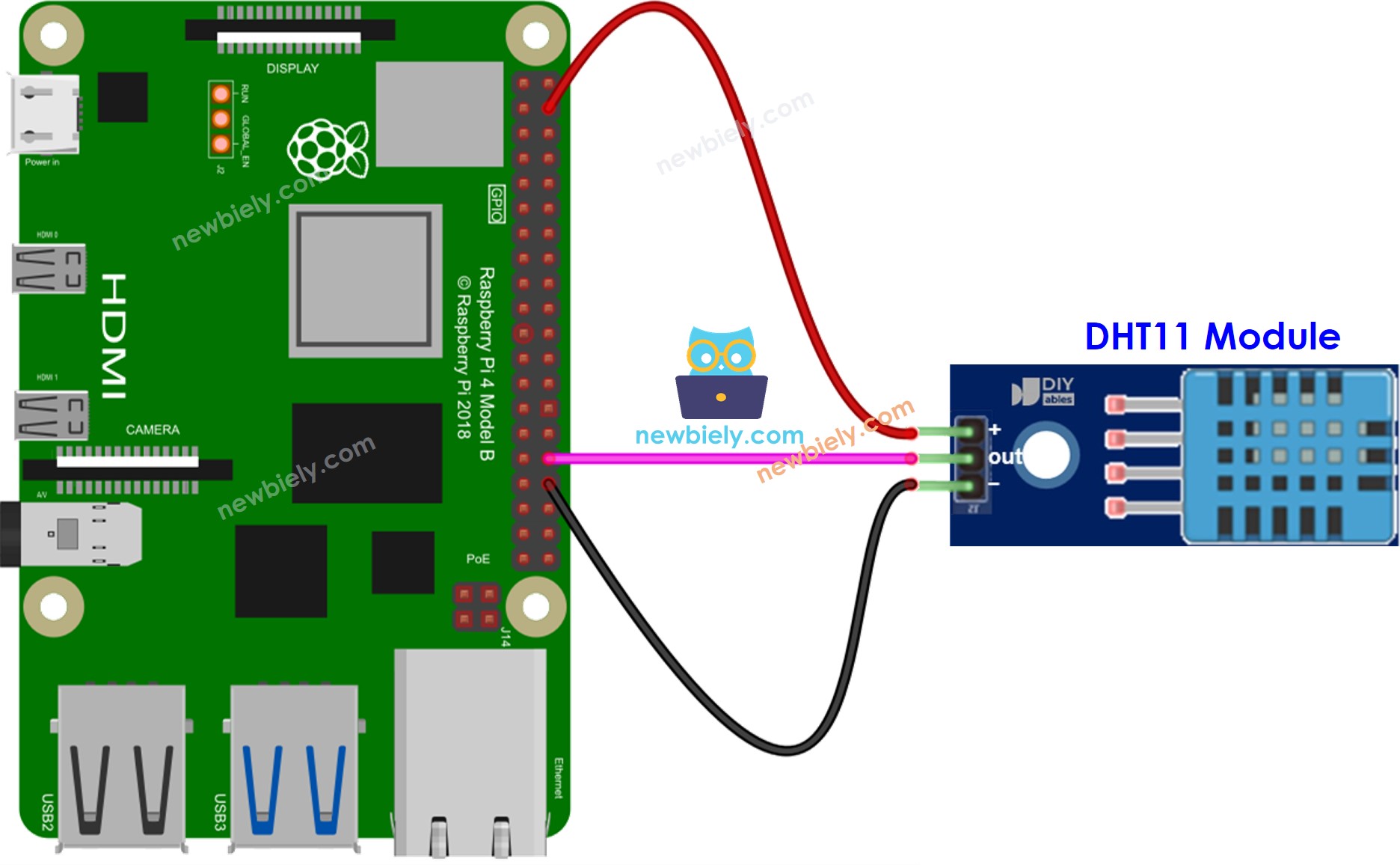

Raspberry Pi DHT11 Temperature and humidity Module wiring diagram

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Um Ihren Verdrahtungsaufbau zu vereinfachen und zu organisieren, empfehlen wir die Verwendung eines Schraubklemmenblock-Shields für Raspberry Pi. Dieses Shield gewährleistet sicherere und besser verwaltbare Verbindungen, wie unten gezeigt:

Verbinden Sie das DHT11 Modul wie folgt mit dem Raspberry Pi:

DHT11 VCC Pin zu Raspberry Pi 5V (Pin 2 oder ein beliebiger 5V GPIO-Pin)
DHT11 GND Pin zu Raspberry Pi GND (Pin 30 oder ein beliebiger GND GPIO-Pin)
DHT11 DATA Pin zu einem GPIO-Pin am Raspberry Pi (z.B. GPIO 12 (Pin 32).

Wie man Raspberry Pi programmiert, um Temperatur und Feuchtigkeit vom DHT11 Sensor zu lesen

Schnelle Schritte

Stellen Sie sicher, dass Sie Raspbian oder ein anderes Raspberry Pi-kompatibles Betriebssystem auf Ihrem Pi installiert haben.
Stellen Sie sicher, dass Ihr Raspberry Pi mit demselben lokalen Netzwerk wie Ihr PC verbunden ist.
Stellen Sie sicher, dass Ihr Raspberry Pi mit dem Internet verbunden ist, falls Sie einige Bibliotheken installieren müssen.
Falls Sie den Raspberry Pi zum ersten Mal verwenden, siehe Raspberry Pi einrichten
Verbinden Sie Ihren PC über SSH mit dem Raspberry Pi, indem Sie den integrierten SSH-Client unter Linux und macOS oder PuTTY unter Windows verwenden. Siehe PC mit Raspberry Pi über SSH verbinden.
Stellen Sie sicher, dass Sie die RPi.GPIO Bibliothek installiert haben. Falls nicht, installieren Sie sie mit folgendem Befehl:

sudo apt-get update sudo apt-get install python3-rpi.gpio

Installieren Sie die Bibliothek für den DHT11 Temperatur- und Feuchtigkeitssensor, indem Sie folgenden Befehl ausführen:

sudo pip3 install Adafruit_DHT

Erstellen Sie eine Python-Skript-Datei DHT11.py und fügen Sie folgenden Code hinzu:

# Dieser Raspberry Pi Code wurde von newbiely.de entwickelt # Dieser Raspberry Pi Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. # Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: # https://newbiely.de/tutorials/raspberry-pi/raspberry-pi-dht11 import Adafruit_DHT import time # Set the sensor type and GPIO pin sensor = Adafruit_DHT.DHT11 pin = 17 # Change this to the GPIO pin you used for DATA try: while True: # Try to read the temperature and humidity from the sensor humidity, temperature = Adafruit_DHT.read_retry(sensor, pin) # If the reading was successful, display the values on the same line if humidity is not None and temperature is not None: print(f"Temperature: {temperature:.1f} °C, Humidity: {humidity:.1f} %") else: print("Failed to retrieve data from the DHT11 sensor.") # Wait some time before taking the next reading time.sleep(2) except KeyboardInterrupt: print("\nExiting...")

Speichern Sie die Datei und führen Sie das Python-Skript aus, indem Sie folgenden Befehl im Terminal eingeben:

python3 DHT11.py

Überprüfen Sie die Ergebnisse im Terminal.

PuTTY - Raspberry Pi

Temperature: 25.4 °C, Humidity: 52.7 % Temperature: 25.7 °C, Humidity: 52.1 % Temperature: 26.1 °C, Humidity: 52.3 % Temperature: 25.9 °C, Humidity: 52.3 %

Das Skript liest kontinuierlich die Sensordaten alle 2 Sekunden (wie in der time.sleep(2) Zeile angegeben), sodass Sie alle 2 Sekunden aktualisierte Messwerte wie diese sehen werden, bis Sie das Skript durch Drücken der Tasten Ctrl + C im Terminal stoppen.

Falls das Skript aus irgendeinem Grund die Daten vom Sensor nicht lesen kann, wird es anzeigen:

PuTTY - Raspberry Pi

Failed to retrieve data from the DHT11 sensor.

Zusätzliches Wissen

Denken Sie daran, dass der DHT11 Sensor nicht der genaueste oder zuverlässigste verfügbare Sensor ist. Wenn Sie mehr Präzision benötigen, sollten Sie die Verwendung des DHT22 oder anderer fortgeschrittenerer Sensoren in Betracht ziehen.

Lassen Sie uns DHT11 und DHT22 Sensoren vergleichen.

Die Gemeinsamkeiten zwischen DHT11 und DHT22

Bereitstellung von Temperatur- und Feuchtigkeitsinformationen.
Die Pinbelegung bleibt gleich.
Die Verkabelung zum Raspberry Pi ist unverändert.

Die Unterschiede zwischen DHT11 und DHT22

	DHT11	DHT22
Preis	extrem niedrige Kosten	niedrige Kosten
Temperaturbereich	0°C bis 50°C	-40°C bis 80°C
Temperaturgenauigkeit	± 2°C	± 0.5°C
Feuchtigkeitsbereich	20% bis 80%	0% bis 100%
Feuchtigkeitsgenauigkeit	5%	± 2 bis 5%
Ausleserate	1Hz (einmal pro Sekunde)	0.5Hz (einmal alle 2 Sekunden)
Gehäusegröße	15.5mm x 12mm x 5.5mm	15.1mm x 25mm x 7.7mm

Offensichtlich ist der DHT22 präziser als der DHT11 und hat einen breiteren Bereich, obwohl er teurer ist.
