Arduino Nano - 4-Kanal-Relaismodul

Wenn wir vier Hochspannungsgeräte wie Pumpen, Ventilatoren und Aktoren steuern müssen, haben wir die Möglichkeit, mehrere Relaismodule zu verwenden. Alternativ gibt es eine einfachere Lösung: ein 4-Kanal-Relaismodul. Dies ist eine einzelne Platine, die vier Relais enthält.

Ein 4-Kanal-Relaismodul im Vergleich zu 4× 1-Kanal-Relaismodulen:

Die Verkabelung ist einfacher.
Es nimmt weniger Platz ein.
Es ist kostengünstiger.
Die Programmierung bleibt unverändert.

Erforderliche Hardware

1	×	Official Arduino Nano
1	×	Alternativ: DIYables ATMEGA328P Nano Development Board
1	×	USB-A-zu-Mini-B-Kabel
1	×	4-channel Relay Module
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Breakout-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Stromverteiler für Arduino Nano

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über 4-Kanal-Relaismodul

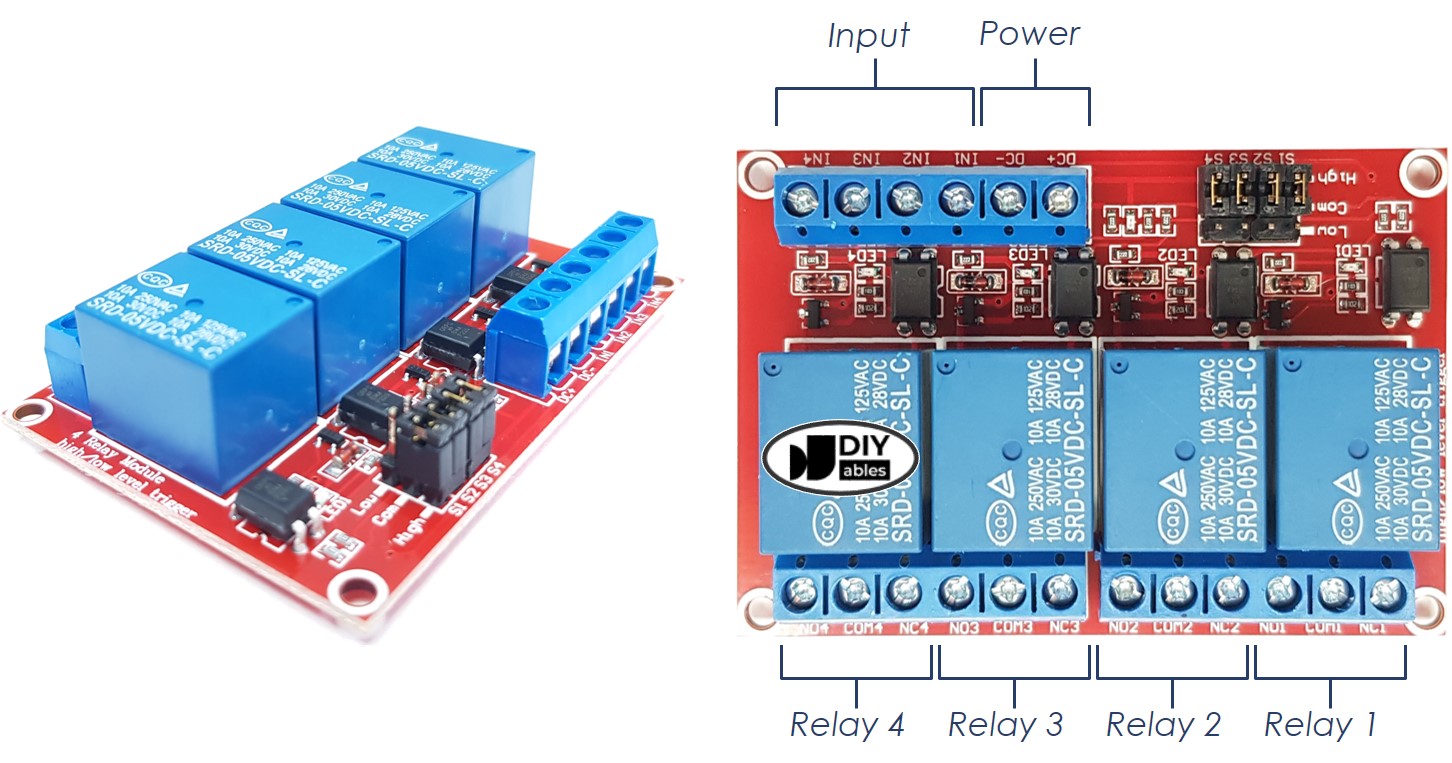

Pinbelegung des 4-Kanal-Relaismoduls

Ein 4-Kanal-Relaismodul hat die folgenden Pins:

Versorgungspins für Relaisplatinen

DC+: Verbinde diesen Pin mit dem 5V-Pin der Stromversorgung
DC-: Verbinde diesen Pin mit dem GND-Pin der Stromversorgung und zudem mit dem GND-Pin des Arduino Nano

Signaleingänge:

IN1: Dieser Pin empfängt das Steuersignal vom Arduino Nano, um Relais 1 auf dem Modul zu steuern
IN2: Dieser Pin empfängt das Steuersignal vom Arduino Nano, um Relais 2 auf dem Modul zu steuern
IN3: Dieser Pin empfängt das Steuersignal vom Arduino Nano, um Relais 3 auf dem Modul zu steuern
IN4: Dieser Pin empfängt das Steuersignal vom Arduino Nano, um Relais 4 auf dem Modul zu steuern

Ausgangspins: NCx (normalerweise geschlossen Pin), NOx (normalerweise geöffnet Pin), COMx (gemeinsamer Kontakt Pin),

NC1, NO1, COM1: Diese Pins sind mit einem Hochspannungsgerät verbunden, das durch Relais 1 gesteuert wird
NC2, NO2, COM2: Diese Pins sind mit einem Hochspannungsgerät verbunden, das durch Relais 2 gesteuert wird
NC3, NO3, COM3: Diese Pins sind mit einem Hochspannungsgerät verbunden, das durch Relais 3 gesteuert wird
NC4, NO4, COM4: Diese Pins sind mit einem Hochspannungsgerät verbunden, das durch Relais 4 gesteuert wird

Für Informationen zum Anschluss eines Relais an Hochspannung sowie zu den Unterschieden zwischen einem normalerweise geschlossenen Relais und einem normalerweise offenen Relais verweisen Sie bitte auf Arduino Nano - Relais-Tutorial.

Es hat außerdem 4 Jumper, die verwendet werden können, um zwischen dem Low-Trigger und dem High-Trigger für jedes Relais zu wählen.

Verdrahtungsdiagramm

Das 4-Kanal-Relaismodul benötigt eine beträchtliche Energiemenge, daher sollte es NICHT direkt vom 5V-Pin des Arduino Nano gespeist werden. Stattdessen muss eine externe 5V-Stromversorgung verwendet werden.

Deshalb müssen wir drei Energiequellen verwenden:

Ein 5-V-Netzadapter für den Arduino Nano
Ein 5-V-Netzadapter für das 4-Kanal-Relaismodul
Ein Netzadapter mit höherer Spannung (12 VDC, 24 VDC, 48 VDC, 220 VAC ...) für Geräte, die vom 4-Kanal-Relaismodul geschaltet werden

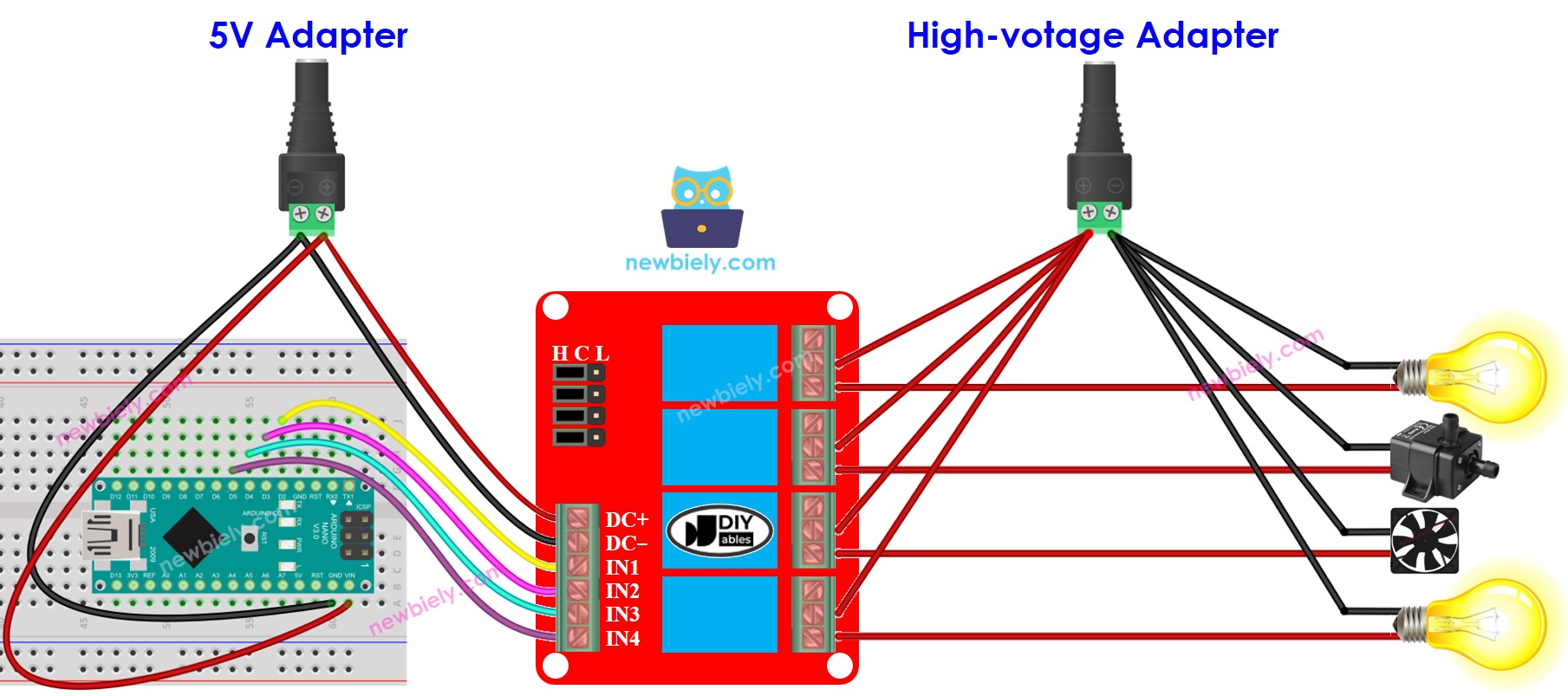

Ein Schaltplan mit den drei Stromquellen. Der Arduino Nano kann entweder über ein USB-Kabel oder eine Netzbuchse mit Strom versorgt werden, was im Bild nicht gezeigt wird.

Arduino Nano 4-Kanal-Relaismodul Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Siehe Der beste Weg, den Arduino Nano und andere Komponenten mit Strom zu versorgen.

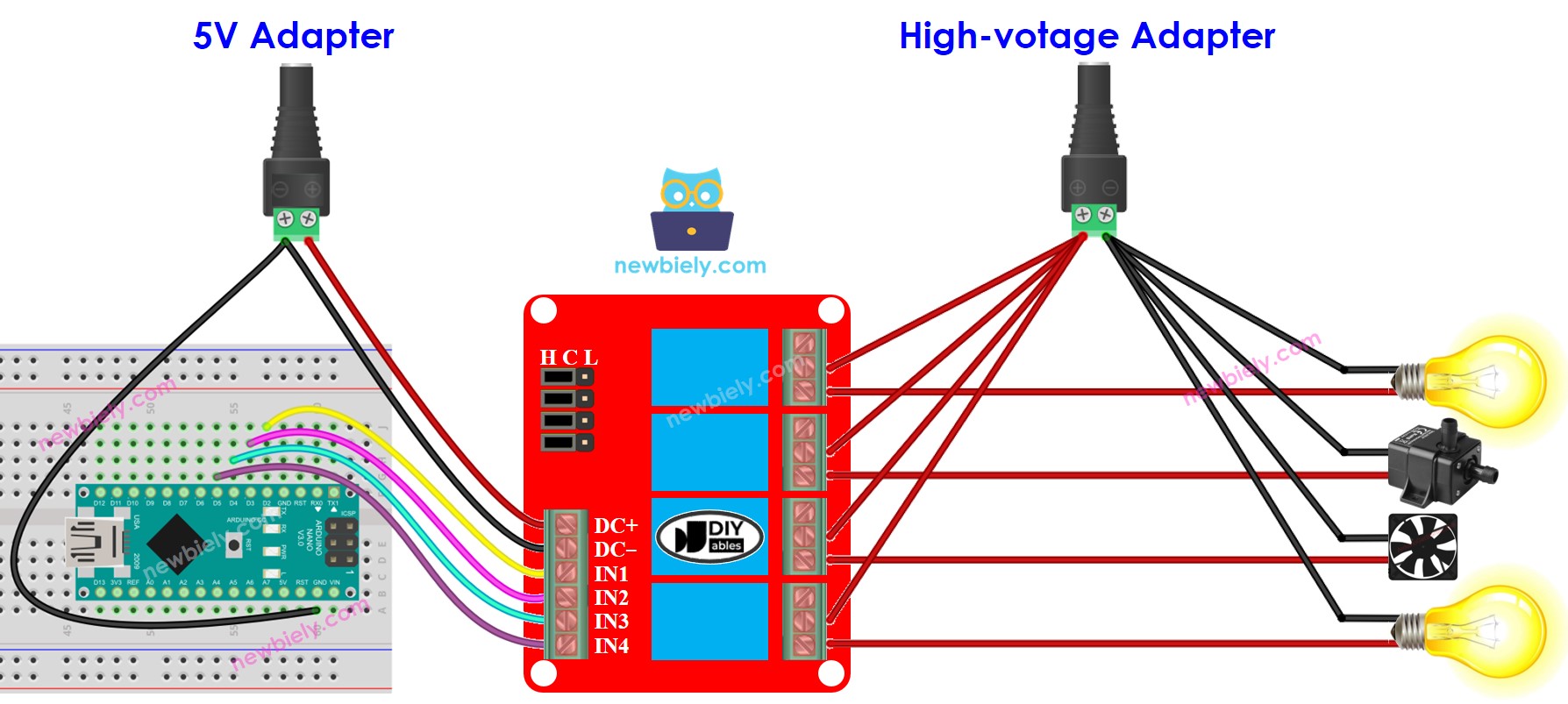

Wir können die Anzahl der Netzteile verringern, indem wir eine einzige 5-V-Stromquelle sowohl für den Arduino Nano als auch für das 4-Kanal-Relaismodul verwenden.

Arduino Nano 4-Kanal-Relaismodul Verdrahtungsdiagramm zwei Spannungsquellen

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

※ Notiz:

Wenn die vier Geräte, die von einem 4-Kanal-Relaismodul betrieben werden, dieselbe Spannungsanforderung haben, können wir ein einziges Hochspannungsnetzteil verwenden, um alle mit Strom zu versorgen. Falls jedoch die Spannungsanforderungen dieser Geräte unterschiedlich sind, müssen wir für jedes Gerät unterschiedliche Hochspannungsnetzteile verwenden.

Wie programmiert man ein 4-Kanal-Relaismodul

Setzt den Pin des Arduino Nano auf den digitalen Ausgangsbetrieb, indem die Funktion pinMode() verwendet wird.

pinMode(PIN_RELAY_1, OUTPUT); pinMode(PIN_RELAY_2, OUTPUT); pinMode(PIN_RELAY_3, OUTPUT); pinMode(PIN_RELAY_4, OUTPUT);

Steuere den Zustand des Relais, indem du die Funktion digitalWrite() verwendest.

digitalWrite(PIN_RELAY_1, HIGH); digitalWrite(PIN_RELAY_2, HIGH); digitalWrite(PIN_RELAY_3, HIGH); digitalWrite(PIN_RELAY_4, HIGH);

Arduino Nano Code

/* * Dieser Arduino Nano Code wurde von newbiely.de entwickelt * Dieser Arduino Nano Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-nano/arduino-nano-4-channel-relay-module */ #define PIN_RELAY_1 2 // The Arduino Nano pin connected to the IN1 pin of relay module #define PIN_RELAY_2 3 // The Arduino Nano pin connected to the IN2 pin of relay module #define PIN_RELAY_3 4 // The Arduino Nano pin connected to the IN3 pin of relay module #define PIN_RELAY_4 5 // The Arduino Nano pin connected to the IN4 pin of relay module // The setup function runs once on reset or power-up void setup() { Serial.begin(9600); // initialize digital pin as an output. pinMode(PIN_RELAY_1, OUTPUT); pinMode(PIN_RELAY_2, OUTPUT); pinMode(PIN_RELAY_3, OUTPUT); pinMode(PIN_RELAY_4, OUTPUT); } // The loop function repeats indefinitely void loop() { Serial.println("Turn on all"); digitalWrite(PIN_RELAY_1, HIGH); digitalWrite(PIN_RELAY_2, HIGH); digitalWrite(PIN_RELAY_3, HIGH); digitalWrite(PIN_RELAY_4, HIGH); delay(1000); Serial.println("Turn off all"); digitalWrite(PIN_RELAY_1, LOW); digitalWrite(PIN_RELAY_2, LOW); digitalWrite(PIN_RELAY_3, LOW); digitalWrite(PIN_RELAY_4, LOW); delay(1000); }

Schnelle Schritte

Kopiere den Code und öffne ihn mit der Arduino IDE.
Klicke in der Arduino IDE auf die Hochladen-Schaltfläche, um den Code zu kompilieren und auf den Arduino Nano hochzuladen.
Achte auf das Klicken der Relais.
Überprüfe den seriellen Monitor auf das Ergebnis.

COM6

Send

Turn on all Turn off all Turn on all Turn off all Turn on all Turn off all Turn on all Turn off all

Autoscroll Show timestamp

Clear output

9600 baud

Newline
