Arduino Nano - Berührungssensor - LED

Dieses Tutorial zeigt Ihnen, wie Sie das Arduino Nano und einen Berührungssensor verwenden, um die LED zu steuern. Wir werden zwei verschiedene Anwendungen kennenlernen:

Anwendung 1 - Der LED-Zustand ist mit dem Zustand des Berührungssensors synchronisiert. Im Detail:

Arduino Nano schaltet die LED ein, wenn der Berührungssensor berührt wird.
Arduino Nano schaltet die LED aus, wenn der Berührungssensor nicht berührt wird.

Anwendung 2 - Der LED-Zustand wird jedes Mal umgeschaltet, wenn der Berührungssensor berührt wird. Genauer gesagt:

Wenn der Arduino Nano erkennt, dass der Touch-Sensor berührt wurde (von HIGH zu LOW wechselt), wird die LED eingeschaltet, falls sie momentan AUS ist, oder die LED ausgeschaltet, falls sie momentan AN ist.
Das Loslassen des Touch-Sensors hat keinen Einfluss auf den LED-Zustand.

Erforderliche Hardware

1	×	Official Arduino Nano
1	×	Alternativ: DIYables ATMEGA328P Nano Development Board
1	×	USB-A-zu-Mini-B-Kabel
1	×	Berührungssensor
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	220Ω Resistor
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Breakout-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Stromverteiler für Arduino Nano

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Kaufhinweis: Um den Verdrahtungsprozess zu vereinfachen, empfehlen wir die Verwendung des LED Module, das mit einem eingebauten Widerstand geliefert wird.

Über LED und Berührungssensor

Wenn Sie mit LED- und Berührungssensoren (einschließlich Pinbelegung, Funktionsweise und Programmierung) nicht vertraut sind, können Ihnen die folgenden Tutorials helfen:

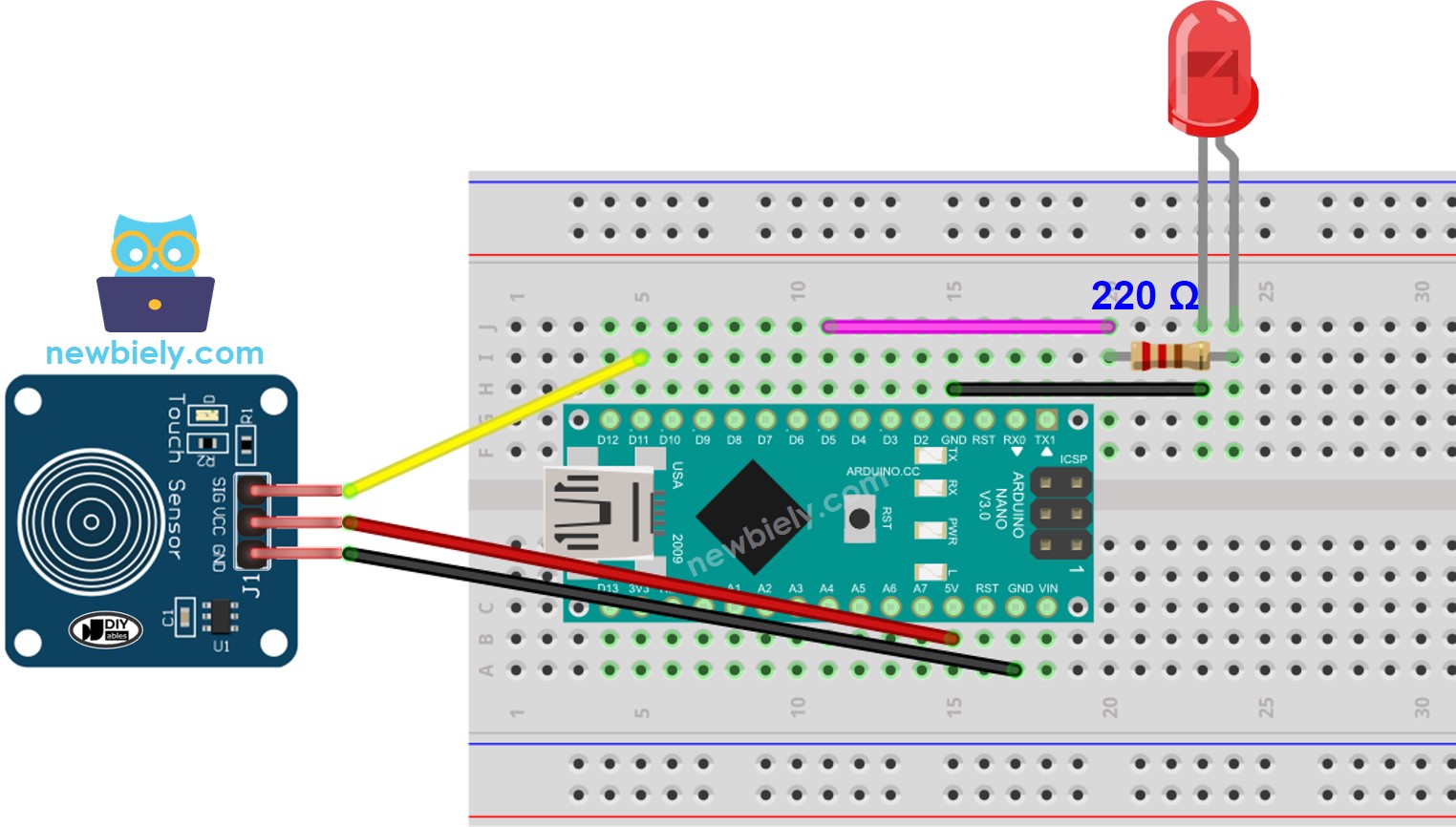

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Siehe Der beste Weg, den Arduino Nano und andere Komponenten mit Strom zu versorgen.

Anwendung 1 - Der LED-Zustand ist synchron mit dem Zustand des Berührungssensors.

Arduino Nano-Quellcode

/* * Dieser Arduino Nano Code wurde von newbiely.de entwickelt * Dieser Arduino Nano Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-nano/arduino-nano-touch-sensor-led */ #define TOUCH_SENSOR_PIN 11 // The Arduino Nano pin connected to the touch sensor #define LED_PIN 5 // The Arduino Nano pin connected to the LED void setup() { Serial.begin(9600); // Initialize the Serial to communicate with the Serial Monitor. pinMode(TOUCH_SENSOR_PIN, INPUT); // set arduino pin to input mode pinMode(LED_PIN, OUTPUT); // set arduino pin to output mode } void loop() { int touch_state = digitalRead(TOUCH_SENSOR_PIN); // read new state if (touch_state == HIGH) { Serial.println("The sensor is being touched");; digitalWrite(LED_PIN, HIGH); // turn on } else if (touch_state == LOW) { Serial.println("The sensor is untouched"); digitalWrite(LED_PIN, LOW); // turn off } }

Schnelle Schritte

Schließen Sie einen Arduino Nano über ein USB-Kabel an Ihren Computer an.
Starten Sie die Arduino IDE und wählen Sie das richtige Board und den richtigen Port aus.
Kopieren Sie den Code und öffnen Sie ihn in der Arduino IDE.
Klicken Sie in der Arduino IDE auf die Schaltfläche Hochladen, um den Code zu kompilieren und auf den Arduino Nano hochzuladen.

Berühre den Berührungssensor und halte ihn einige Sekunden lang gedrückt.
Überprüfe die Veränderung des Zustands der LED.

Sie werden sehen, dass der Zustand der LED mit dem Zustand des Berührungssensors synchron ist.

Code-Erklärung

Schau dir die Zeile-für-Zeile-Erklärung an, die in den Kommentaren des Quellcodes enthalten ist!

Anwendung 2 - Berührungssensor schaltet LED um

Arduino Nano Code - Berührungssensor schaltet LED um

/* * Dieser Arduino Nano Code wurde von newbiely.de entwickelt * Dieser Arduino Nano Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-nano/arduino-nano-touch-sensor-led */ #define TOUCH_SENSOR_PIN 11 // The Arduino Nano pin connected to the touch sensor #define LED_PIN 5 // The Arduino Nano pin connected to the LED int led_state = LOW; // The current state of LED int prev_touch_state; // The previous state of touch sensor int touch_state; // The current state of touch sensor void setup() { Serial.begin(9600); // Initialize the Serial to communicate with the Serial Monitor. pinMode(TOUCH_SENSOR_PIN, INPUT); // set arduino pin to input mode pinMode(LED_PIN, OUTPUT); // set arduino pin to output mode touch_state = digitalRead(TOUCH_SENSOR_PIN); } void loop() { prev_touch_state = touch_state; // save the last state touch_state = digitalRead(TOUCH_SENSOR_PIN); // read new state if (prev_touch_state == LOW && touch_state == HIGH) { Serial.println("The sensor is touched"); // toggle state of LED led_state = !led_state; // control LED according to the toggled state digitalWrite(LED_PIN, led_state); } }

Code-Erklärung

Sie können die Erklärung in den Kommentarzeilen des oben gezeigten Arduino Nano-Codes finden.

Im Code ist der Ausdruck led_state = !led_state gleich dem folgenden Code:

if(led_state == LOW) led_state = HIGH; else led_state = LOW;

Schnelle Schritte

Kopieren Sie den Code und öffnen Sie ihn in der Arduino IDE.
Laden Sie den Code auf den Arduino Nano hoch.
Berühren Sie den Berührungssensor mehrmals und lassen Sie ihn los.
Überprüfen Sie die Änderung des LED-Zustands.

Sie werden feststellen, dass sich der Zustand der LED bei jeder Berührung des Berührungssensors umschaltet.

Video Tutorial

Wir erwägen die Erstellung von Video-Tutorials. Wenn Sie Video-Tutorials für wichtig halten, abonnieren Sie bitte unseren YouTube-Kanal , um uns zu motivieren, die Videos zu erstellen.
