Arduino Nano - Lüfter

Dieses Tutorial erläutert, wie Sie den Arduino Nano verwenden, um einen Lüfter ein- und auszuschalten. Anweisungen zur Anpassung der Lüftergeschwindigkeit werden in einem separaten Tutorial vorgestellt.

Erforderliche Hardware

1	×	Official Arduino Nano
1	×	Alternativ: DIYables ATMEGA328P Nano Development Board
1	×	USB-A-zu-Mini-B-Kabel
1	×	Relais
1	×	12V DC Kühlventilator
1	×	(Alternativ) 5V DC Kühlventilator
1	×	12V Netzteil
1	×	DC-Stromanschluss
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Breakout-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Stromverteiler für Arduino Nano

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über DC-Lüfter

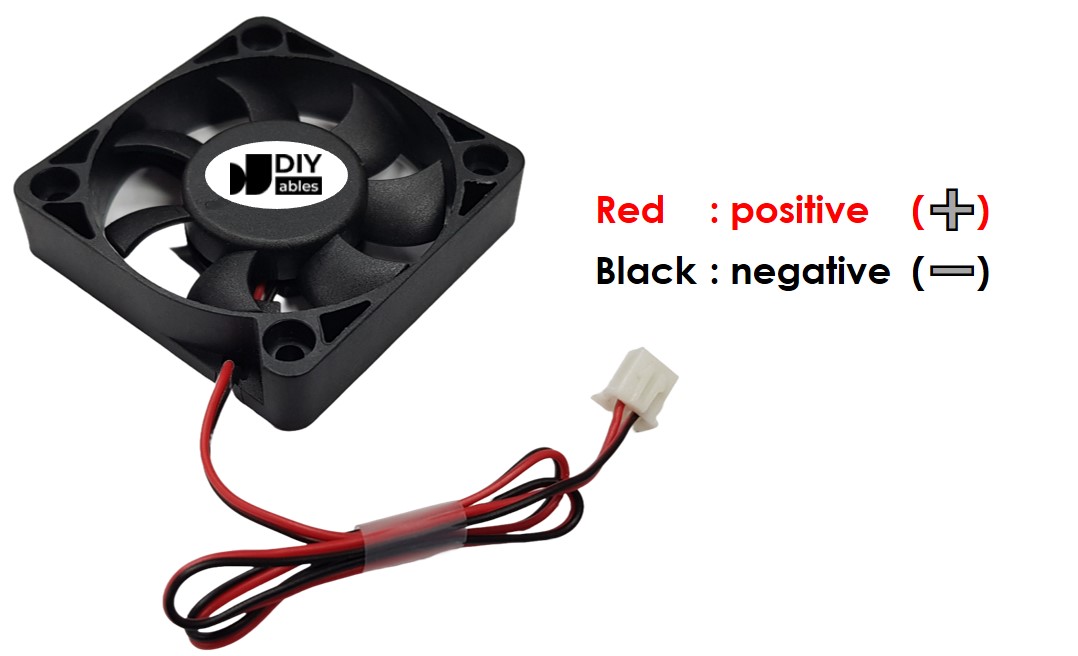

Pinbelegung

image source: diyables.io

Ein Gleichstromlüfter hat normalerweise zwei Pins:

Negativer (-) Pin (schwarz): muss mit dem negativen Draht der Gleichspannungsversorgung verbunden werden
Positiver (+) Pin (rot): muss mit dem positiven Draht der Gleichspannungsversorgung verbunden werden

Die Spannung der Gleichspannungsversorgung sollte der vom Ventilator angegebenen Spannung entsprechen. In diesem Tutorial verwenden wir Lüfter mit 12-V-Gleichspannung und 5-V-Gleichspannung.

Wie man den Ventilator steuert

Wenn der DC-Lüfter von einer 12V/5V-Stromversorgung gespeist wird, läuft er mit voller Geschwindigkeit.
Wenn der DC-Lüfter durch ein 12V/5V-PWM-Signal betrieben wird, kann seine Drehzahl gesteuert werden.

In diesem Tutorial erklären wir, wie man mit dem Arduino Nano einen Ventilator ein- und ausschaltet. Die Geschwindigkeitsregelung des Ventilators wird in einem anderen Tutorial behandelt.

Um einen Lüfter ein- und auszuschalten, müssen wir ein Relais zwischen dem Arduino Nano und dem Lüfter verwenden. Der Arduino Nano kann dann das Relais verwenden, um den Lüfter ein- oder auszuschalten.

Wenn Sie mit Relais nicht vertraut sind (Pinbelegung, Funktionalität, Programmierung usw.), lesen Sie bitte das Arduino Nano - Relais-Tutorial für weitere Informationen.

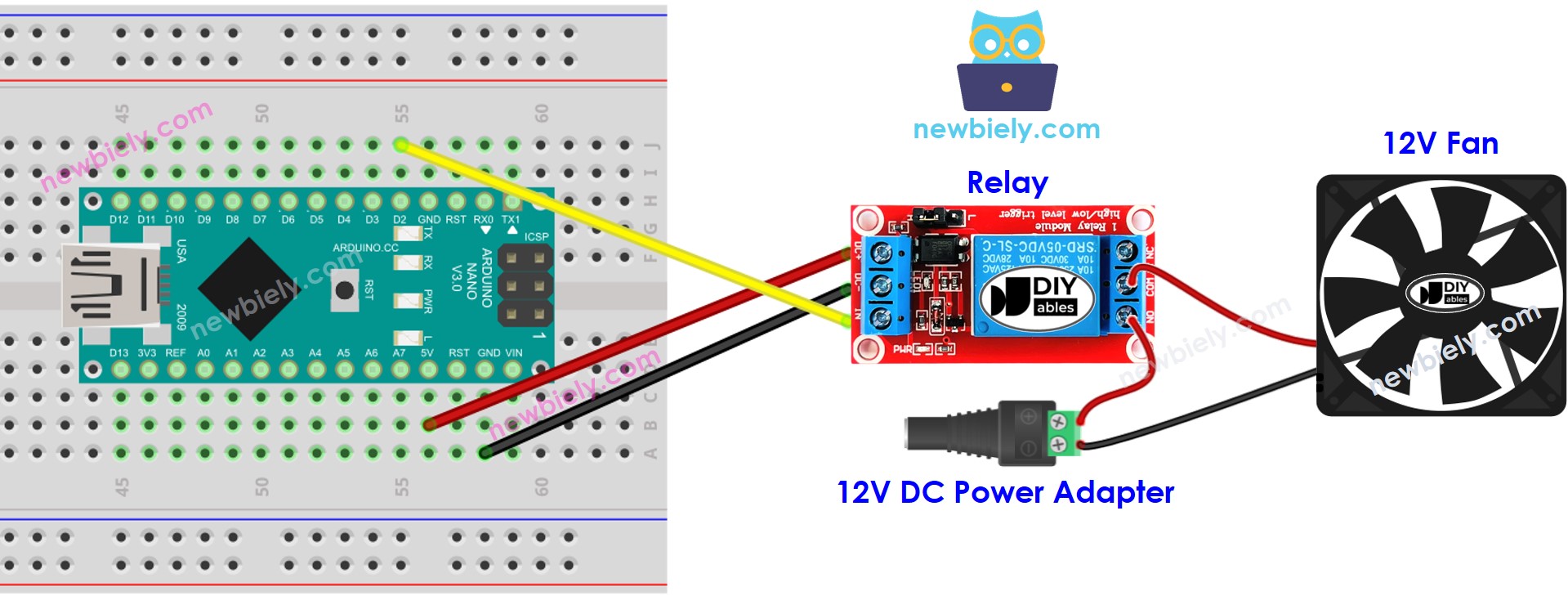

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Siehe Der beste Weg, den Arduino Nano und andere Komponenten mit Strom zu versorgen.

Bitte beachten Sie, dass Sie, wenn Sie einen 5-V-Lüfter verwenden, ein 5-V-Netzteil benötigen. Sie dürfen den 5-V-Pin des Arduino-Boards auf keinen Fall verwenden, um den Lüfter mit Strom zu versorgen, da dieser nicht ausreichend Strom liefern kann.

Arduino Nano Code

Der unten stehende Code bewirkt, dass der Ventilator alle fünf Sekunden eingeschaltet wird und danach nach derselben Zeit wieder ausgeschaltet wird.

/* * Dieser Arduino Nano Code wurde von newbiely.de entwickelt * Dieser Arduino Nano Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-nano/arduino-nano-fan */ #define RELAY_PIN 2 // The Arduino Nano pin that controls the fan via relay module // The setup function runs once on reset or power-up void setup() { // initialize digital pin D2 as an output. pinMode(RELAY_PIN, OUTPUT); } // The loop function repeats indefinitely void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on fan 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // turn off fan 5 seconds delay(5000); }

Schnelle Schritte

Verbinden Sie Ihren Arduino Nano mit Ihrem Computer über ein USB-Kabel.
Starten Sie die Arduino-IDE und wählen Sie das passende Board und den entsprechenden Port aus.
Kopieren Sie den obigen Code und öffnen Sie ihn in der Arduino-IDE.
Klicken Sie in der Arduino-IDE auf die Hochladen-Schaltfläche, um den Code an den Arduino Nano zu senden.
Überprüfen Sie den Zustand des Lüfters.

Code-Erklärung

Schau dir die Zeile-für-Zeile-Erklärung an, die in den Kommentaren des Quellcodes enthalten ist!
