Arduino Nano - DS1307 RTC-Modul
Dieses Tutorial zeigt Ihnen, wie Sie den Arduino Nano verwenden, um Datum und Uhrzeit vom DS1307 RTC-Modul auszulesen. Im Detail werden wir lernen:
- Wie man das DS1307 RTC-Modul an Arduino Nano anschließt.
- Wie man den Arduino Nano programmiert, um Datum und Uhrzeit (Sekunde, Minute, Stunde, Wochentag, Tag des Monats, Monat und Jahr) vom DS1307 RTC-Modul auszulesen.
- Wie man den Arduino Nano programmiert, um tägliche Zeitpläne mit dem DS1307 RTC-Modul zu erstellen.
- Wie man den Arduino Nano programmiert, um wöchentliche Zeitpläne mit dem DS1307 RTC-Modul zu erstellen.
- Wie man den Arduino Nano programmiert, um Zeitpläne an einem bestimmten Datum zu erstellen.
Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.
Über das DS1307-Echtzeituhr-Modul
Arduino Nano enthält einige zeitbezogene Funktionen, wie millis() und micros(). Allerdings liefern sie keine Datum- und Zeitangaben (Sekunden, Minuten, Stunden, Wochentag, Datum, Monat und Jahr). Um diese Daten zu erhalten, müssen wir ein Echtzeituhr-Modul (RTC) verwenden, wie z. B. DS3231 oder DS1370. Das DS3231-Modul ist genauer als das DS1370. Siehe DS3231 vs DS1307 für weitere Details.
Pinbelegung des DS1307 RTC-Moduls
Das DS1307-Echtzeituhr-Modul hat 12 Pins, aber nur 4 davon sind für den normalen Betrieb erforderlich: SCL, SDA, VCC und GND.
- SCL-Pin: Dies ist ein serieller Taktpin für die I2C-Schnittstelle.
- SDA-Pin: Dies ist ein serieller Datenpin für die I2C-Schnittstelle.
- VCC-Pin: Dies versorgt das Modul mit Strom und kann von 3,3 V bis 5,5 V reichen.
- GND-Pin: Dies ist der Massepin.
Das DS1307-Modul verfügt über ein Batteriefach für eine CR2032-Batterie.
- Wenn die Batterie eingelegt ist, bleibt die Uhrzeit des Moduls erhalten, auch wenn die Hauptstromversorgung getrennt wird.
- Wenn die Batterie nicht eingelegt ist, gehen die Zeitinformationen verloren, wenn die Hauptstromversorgung getrennt wird, und sie müssen zurückgesetzt werden.

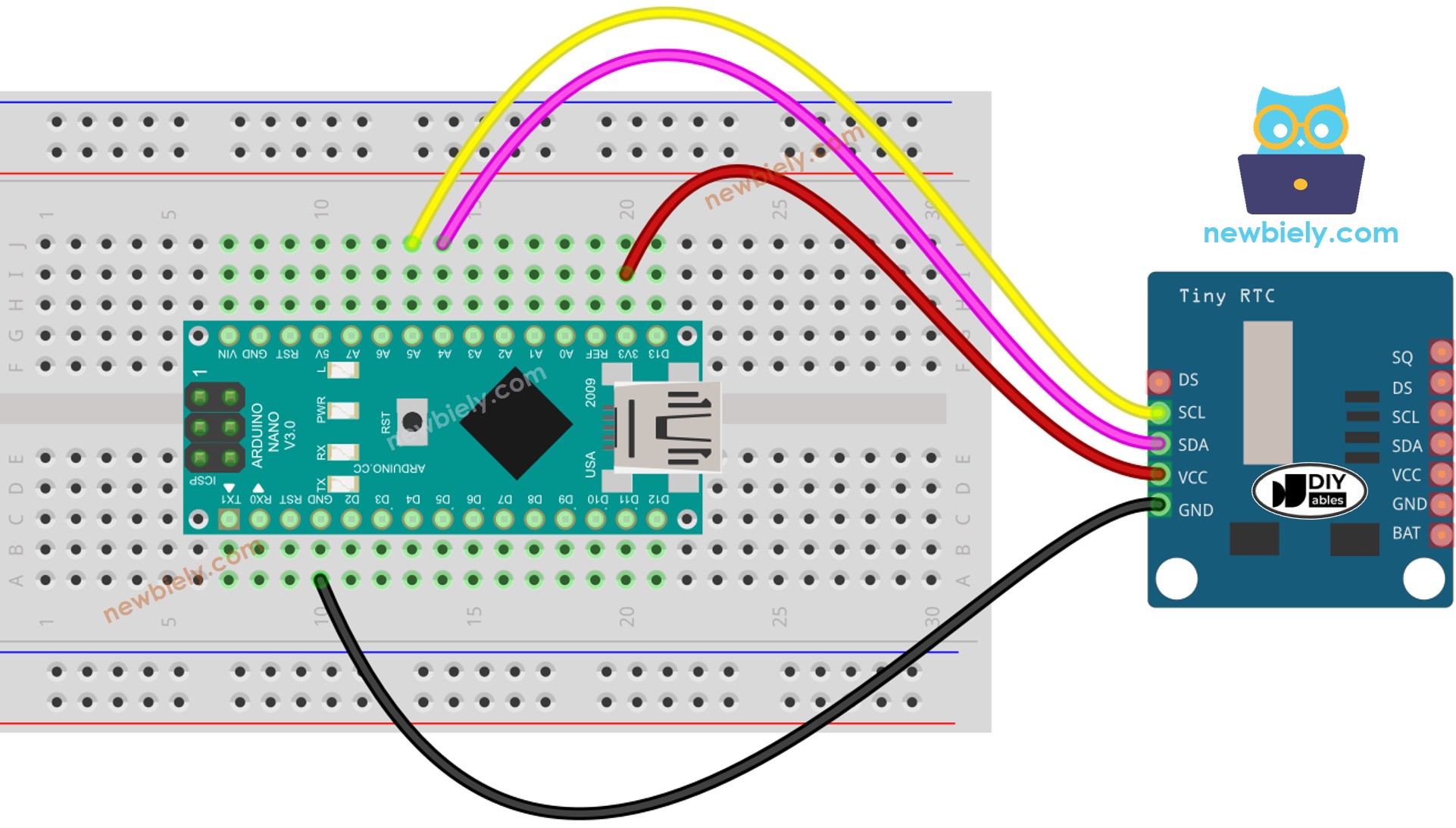

Verdrahtungsdiagramm
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
Siehe Der beste Weg, den Arduino Nano und andere Komponenten mit Strom zu versorgen.
Arduino Nano - DS1307 RTC-Modul
| DS1307 RTC Module | Arduino Nano |
|---|---|
| Vin | 3.3V |
| GND | GND |
| SDA | A4 |
| SCL | A5 |
Wie man das DS1307 RTC-Modul programmiert
- Binde die Bibliothek ein.
#include <RTClib.h>
- Erstellen Sie ein RTC-Objekt:
RTC_DS1307 rtc;
- Starten Sie das Echtzeituhr-System (RTC).
if (! rtc.begin()) {
Serial.println("Couldn't find RTC");
while (1);
}
- Stelle das RTC auf das Datum und die Uhrzeit des PCs ein, auf dem der Sketch zum ersten Mal kompiliert wurde.
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
- Liest Datums- und Zeitdaten vom RTC-Modul.
DateTime now = rtc.now();
Serial.print("Date & Time: ");
Serial.print(now.year(), DEC);
Serial.print('/');
Serial.print(now.month(), DEC);
Serial.print('/');
Serial.print(now.day(), DEC);
Serial.print(" (");
Serial.print(now.dayOfTheWeek());
Serial.print(") ");
Serial.print(now.hour(), DEC);
Serial.print(':');
Serial.print(now.minute(), DEC);
Serial.print(':');
Serial.println(now.second(), DEC);
Arduino Nano Code – Wie man Datum und Uhrzeit erhält
/*
* Dieser Arduino Nano Code wurde von newbiely.de entwickelt
* Dieser Arduino Nano Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-nano/arduino-nano-ds1307-rtc-module
*/
#include <RTClib.h>
RTC_DS1307 rtc;
char daysOfTheWeek[7][12] = {
"Sunday",
"Monday",
"Tuesday",
"Wednesday",
"Thursday",
"Friday",
"Saturday"
};
void setup () {
Serial.begin(9600);
// SETUP RTC MODULE
if (! rtc.begin()) {
Serial.println("Couldn't find RTC");
Serial.flush();
while (1);
}
// automatically sets the RTC to the date & time on PC this sketch was compiled
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
// manually sets the RTC with an explicit date & time, for example to set
// January 21, 2021 at 3am you would call:
// rtc.adjust(DateTime(2021, 1, 21, 3, 0, 0));
}
void loop () {
DateTime now = rtc.now();
Serial.print("Date & Time: ");
Serial.print(now.year(), DEC);
Serial.print('/');
Serial.print(now.month(), DEC);
Serial.print('/');
Serial.print(now.day(), DEC);
Serial.print(" (");
Serial.print(daysOfTheWeek[now.dayOfTheWeek()]);
Serial.print(") ");
Serial.print(now.hour(), DEC);
Serial.print(':');
Serial.print(now.minute(), DEC);
Serial.print(':');
Serial.println(now.second(), DEC);
delay(1000); // delay 1 seconds
}
Schnelle Schritte
- Klicken Sie auf das Bibliotheken-Symbol in der linken Leiste der Arduino-IDE.
- Suchen Sie nach „RTClib“ und finden Sie die RTC-Bibliothek von Adafruit.
- Drücken Sie auf die Installieren-Schaltfläche, um die RTC-Bibliothek zu installieren.
- Kopiere den Code und öffne ihn mit der Arduino IDE.
- Klicke auf die Hochladen-Schaltfläche, um den Code auf den Arduino Nano zu übertragen.
- Öffne den Serial Monitor.
- Sieh dir das Ergebnis im Serial Monitor an.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Nano' on 'COM15')
New Line
9600 baud
Date & Time: 2021/10/6 (Wednesday) 9:9:35
Date & Time: 2021/10/6 (Wednesday) 9:9:36
Date & Time: 2021/10/6 (Wednesday) 9:9:37
Date & Time: 2021/10/6 (Wednesday) 9:9:38
Date & Time: 2021/10/6 (Wednesday) 9:9:39
Date & Time: 2021/10/6 (Wednesday) 9:9:40
Date & Time: 2021/10/6 (Wednesday) 9:9:41
Date & Time: 2021/10/6 (Wednesday) 9:9:42
Date & Time: 2021/10/6 (Wednesday) 9:9:43
Date & Time: 2021/10/6 (Wednesday) 9:9:44
Arduino Nano Code – Wie man einen täglichen Zeitplan erstellt
/*
* Dieser Arduino Nano Code wurde von newbiely.de entwickelt
* Dieser Arduino Nano Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-nano/arduino-nano-ds1307-rtc-module
*/
// Date and time functions using a DS1307 RTC connected via I2C and Wire lib
#include <RTClib.h>
// event from 13:50 to 14:10
uint8_t DAILY_EVENT_START_HH = 13; // event start time: hour
uint8_t DAILY_EVENT_START_MM = 50; // event start time: minute
uint8_t DAILY_EVENT_END_HH = 14; // event end time: hour
uint8_t DAILY_EVENT_END_MM = 10; // event end time: minute
RTC_DS1307 rtc;
char daysOfTheWeek[7][12] = {
"Sunday",
"Monday",
"Tuesday",
"Wednesday",
"Thursday",
"Friday",
"Saturday"
};
void setup () {
Serial.begin(9600);
// SETUP RTC MODULE
if (! rtc.begin()) {
Serial.println("Couldn't find RTC");
while (1);
}
// sets the RTC to the date & time on PC this sketch was compiled
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
// sets the RTC with an explicit date & time, for example to set
// January 21, 2021 at 3am you would call:
// rtc.adjust(DateTime(2021, 1, 21, 3, 0, 0));
}
void loop () {
DateTime now = rtc.now();
if (now.hour() >= DAILY_EVENT_START_HH &&
now.minute() >= DAILY_EVENT_START_MM &&
now.hour() < DAILY_EVENT_END_HH &&
now.minute() < DAILY_EVENT_END_MM) {
Serial.println("It is on scheduled time");
// TODO: write your code"
} else {
Serial.println("It is NOT on scheduled time");
}
printTime(now);
}
void printTime(DateTime time) {
Serial.print("TIME: ");
Serial.print(time.year(), DEC);
Serial.print('/');
Serial.print(time.month(), DEC);
Serial.print('/');
Serial.print(time.day(), DEC);
Serial.print(" (");
Serial.print(daysOfTheWeek[time.dayOfTheWeek()]);
Serial.print(") ");
Serial.print(time.hour(), DEC);
Serial.print(':');
Serial.print(time.minute(), DEC);
Serial.print(':');
Serial.println(time.second(), DEC);
}
Arduino Nano Code – Wie man einen Wochenplan erstellt
/*
* Dieser Arduino Nano Code wurde von newbiely.de entwickelt
* Dieser Arduino Nano Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-nano/arduino-nano-ds1307-rtc-module
*/
// Date and time functions using a DS1307 RTC connected via I2C and Wire lib
#include <RTClib.h>
// UNCHANGABLE PARAMATERS
#define SUNDAY 0
#define MONDAY 1
#define TUESDAY 2
#define WEDNESDAY 3
#define THURSDAY 4
#define FRIDAY 5
#define SATURDAY 6
// event on Monday, from 13:50 to 14:10
uint8_t WEEKLY_EVENT_DAY = MONDAY;
uint8_t WEEKLY_EVENT_START_HH = 13; // event start time: hour
uint8_t WEEKLY_EVENT_START_MM = 50; // event start time: minute
uint8_t WEEKLY_EVENT_END_HH = 14; // event end time: hour
uint8_t WEEKLY_EVENT_END_MM = 10; // event end time: minute
RTC_DS1307 rtc;
char daysOfTheWeek[7][12] = {
"Sunday",
"Monday",
"Tuesday",
"Wednesday",
"Thursday",
"Friday",
"Saturday"
};
void setup () {
Serial.begin(9600);
// SETUP RTC MODULE
if (! rtc.begin()) {
Serial.println("Couldn't find RTC");
while (1);
}
// sets the RTC to the date & time on PC this sketch was compiled
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
// sets the RTC with an explicit date & time, for example to set
// January 21, 2021 at 3am you would call:
// rtc.adjust(DateTime(2021, 1, 21, 3, 0, 0));
}
void loop () {
DateTime now = rtc.now();
if (now.dayOfTheWeek() == WEEKLY_EVENT_DAY &&
now.hour() >= WEEKLY_EVENT_START_HH &&
now.minute() >= WEEKLY_EVENT_START_MM &&
now.hour() < WEEKLY_EVENT_END_HH &&
now.minute() < WEEKLY_EVENT_END_MM) {
Serial.println("It is on scheduled time");
// TODO: write your code"
} else {
Serial.println("It is NOT on scheduled time");
}
printTime(now);
}
void printTime(DateTime time) {
Serial.print("TIME: ");
Serial.print(time.year(), DEC);
Serial.print('/');
Serial.print(time.month(), DEC);
Serial.print('/');
Serial.print(time.day(), DEC);
Serial.print(" (");
Serial.print(daysOfTheWeek[time.dayOfTheWeek()]);
Serial.print(") ");
Serial.print(time.hour(), DEC);
Serial.print(':');
Serial.print(time.minute(), DEC);
Serial.print(':');
Serial.println(time.second(), DEC);
}
Arduino Nano Code – Wie man einen Zeitplan an einem bestimmten Datum erstellt
/*
* Dieser Arduino Nano Code wurde von newbiely.de entwickelt
* Dieser Arduino Nano Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-nano/arduino-nano-ds1307-rtc-module
*/
// Date and time functions using a DS1307 RTC connected via I2C and Wire lib
#include <RTClib.h>
// UNCHANGABLE PARAMATERS
#define SUNDAY 0
#define MONDAY 1
#define TUESDAY 2
#define WEDNESDAY 3
#define THURSDAY 4
#define FRIDAY 5
#define SATURDAY 6
#define JANUARY 1
#define FEBRUARY 2
#define MARCH 3
#define APRIL 4
#define MAY 5
#define JUNE 6
#define JULY 7
#define AUGUST 8
#define SEPTEMBER 9
#define OCTOBER 10
#define NOVEMBER 11
#define DECEMBER 12
// event from 13:50 August 15, 2021 to 14:10 September 29, 2021
DateTime EVENT_START(2021, AUGUST, 15, 13, 50);
DateTime EVENT_END(2021, SEPTEMBER, 29, 14, 10);
RTC_DS1307 rtc;
char daysOfTheWeek[7][12] = {
"Sunday",
"Monday",
"Tuesday",
"Wednesday",
"Thursday",
"Friday",
"Saturday"
};
void setup () {
Serial.begin(9600);
// SETUP RTC MODULE
if (! rtc.begin()) {
Serial.println("Couldn't find RTC");
Serial.flush();
while (1);
}
// sets the RTC to the date & time on PC this sketch was compiled
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
// sets the RTC with an explicit date & time, for example to set
// January 21, 2021 at 3am you would call:
// rtc.adjust(DateTime(2021, 1, 21, 3, 0, 0));
}
void loop () {
DateTime now = rtc.now();
if (now.secondstime() >= EVENT_START.secondstime() &&
now.secondstime() < EVENT_END.secondstime()) {
Serial.println("It is on scheduled time");
// TODO: write your code"
} else {
Serial.println("It is NOT on scheduled time");
}
printTime(now);
}
void printTime(DateTime time) {
Serial.print("TIME: ");
Serial.print(time.year(), DEC);
Serial.print('/');
Serial.print(time.month(), DEC);
Serial.print('/');
Serial.print(time.day(), DEC);
Serial.print(" (");
Serial.print(daysOfTheWeek[time.dayOfTheWeek()]);
Serial.print(") ");
Serial.print(time.hour(), DEC);
Serial.print(':');
Serial.print(time.minute(), DEC);
Serial.print(':');
Serial.println(time.second(), DEC);
}
Video Tutorial
Wir erwägen die Erstellung von Video-Tutorials. Wenn Sie Video-Tutorials für wichtig halten, abonnieren Sie bitte unseren YouTube-Kanal , um uns zu motivieren, die Videos zu erstellen.
