Arduino Nano - Bewegungssensor - Relais

Dieses Tutorial erklärt Ihnen, wie Sie den Arduino Nano und einen Bewegungssensor verwenden, um ein Relais zu steuern. Im Detail:

Arduino Nano aktiviert das Relais, wenn der Bewegungsmelder eine Bewegung erkennt.
Arduino Nano deaktiviert das Relais, wenn der Bewegungsmelder keine Bewegung erkennt.

Durch den Anschluss eines Relais an eine Glühbirne, einen LED-Streifen, einen Motor oder einen Aktuator können wir den Arduino Nano und einen Bewegungssensor verwenden, um die Glühbirne, den LED-Streifen, den Motor oder den Aktuator zu steuern.

Dies kann in einem Automatisierungsprozess angewendet werden, der Aktionen auslöst, sobald menschliche Anwesenheit erkannt wird.

Erforderliche Hardware

1	×	Official Arduino Nano
1	×	Alternativ: DIYables ATMEGA328P Nano Development Board
1	×	USB-A-zu-Mini-B-Kabel
1	×	HC-SR501 Bewegungssensor
1	×	Relais
1	×	Warning Light Bright Waterproof
1	×	12V Netzteil
1	×	DC-Stromanschluss
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Breakout-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Stromverteiler für Arduino Nano

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Relais und Bewegungsmelder

Wenn Sie mit Relais- und Bewegungsmeldern nicht vertraut sind (einschließlich Pinbelegung, Funktionsweise, Programmierung usw.), können Ihnen die folgenden Tutorials helfen:

Verdrahtungsdiagramm

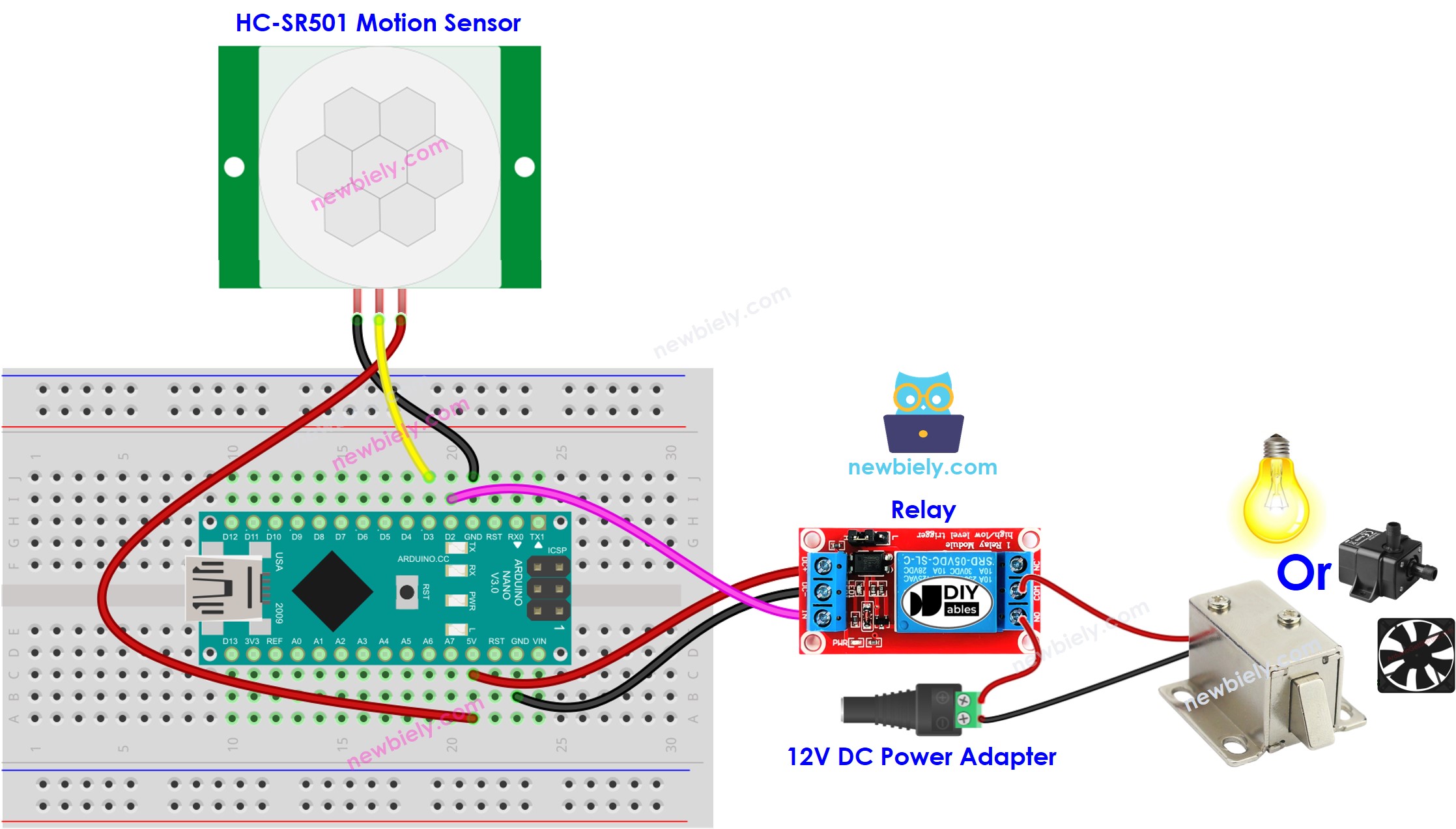

Arduino Nano Bewegungsmelder-Relais-Schaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Siehe Der beste Weg, den Arduino Nano und andere Komponenten mit Strom zu versorgen.

Anfangseinstellung


Time Delay Adjuster	Screw it in anti-clockwise direction fully.
Detection Range Adjuster	Screw it in clockwise direction fully.
Repeat Trigger Selector	Put jumper as shown on the image.

Arduino Nano Code

/* * Dieser Arduino Nano Code wurde von newbiely.de entwickelt * Dieser Arduino Nano Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-nano/arduino-nano-motion-sensor-relay */ #define MOTION_SENSOR_PIN 3 // The Arduino Nano pin connected to the OUTPUT pin of motion sensor #define RELAY_PIN 2 // The Arduino Nano pin connected to the relay module int motion_state = LOW; // current state of motion sensor's pin int prev_motion_state = LOW; // previous state of motion sensor's pin void setup() { Serial.begin(9600); // Initialize the Serial to communicate with the Serial Monitor. pinMode(MOTION_SENSOR_PIN, INPUT); // set arduino pin to input mode pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode } void loop() { prev_motion_state = motion_state; // store old state motion_state = digitalRead(MOTION_SENSOR_PIN); // read new state if (prev_motion_state == LOW && motion_state == HIGH) { // pin state change: LOW -> HIGH Serial.println("Motion detected!"); digitalWrite(RELAY_PIN, HIGH); // turn on } else if (prev_motion_state == HIGH && motion_state == LOW) { // pin state change: HIGH -> LOW Serial.println("Motion stopped!"); digitalWrite(RELAY_PIN, LOW); // turn off } }

Schnelle Schritte

Verbinden Sie Ihren Arduino Nano über ein USB-Kabel mit Ihrem Computer.
Starten Sie die Arduino IDE, wählen Sie das passende Board und den passenden Port aus.
Kopieren Sie den bereitgestellten Code und öffnen Sie ihn in der Arduino IDE.
Klicken Sie in der Arduino IDE auf die Schaltfläche Hochladen, um den Code zu kompilieren und auf den Arduino Nano hochzuladen.

Code-Erklärung

Schau dir die zeilenweise Erklärung an, die in den Kommentaren des Quellcodes enthalten ist!
