Arduino Nano - Tastenfeld - Piepton

Dieses Tutorial zeigt dir, wie du den Arduino Nano verwenden kannst, um einen Piepton zu erzeugen, wenn das Tastenfeld gedrückt wird. Im Detail steuert der Arduino Nano den Piezo-Buzzer, um bei jedem Tastendruck einen kurzen Ton auszugeben.

Erforderliche Hardware

1	×	Official Arduino Nano
1	×	Alternativ: DIYables ATMEGA328P Nano Development Board
1	×	USB-A-zu-Mini-B-Kabel
1	×	Tastenfeld
1	×	3-24V Aktiver Piezo-Summer
1	×	Aktiver Piezo-Summer-Modul
1	×	Passiver Piezo-Summer-Modul
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Breakout-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Stromverteiler für Arduino Nano

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Tastaturfeld und Piezo-Buzzer

Wenn Sie mit dem Keypad und dem Piezo-Buzzer (Pinbelegung, Funktionsweise, Programmierung ...) nicht vertraut sind, können Ihnen die folgenden Tutorials eine Orientierungshilfe leisten:

Die ezBuzzer-Bibliothek wurde entwickelt, um Buzzer dazu zu befähigen, zu piepen oder eine Melodie abzuspielen, ohne den restlichen Code zu beeinträchtigen.

Verdrahtungsdiagramm

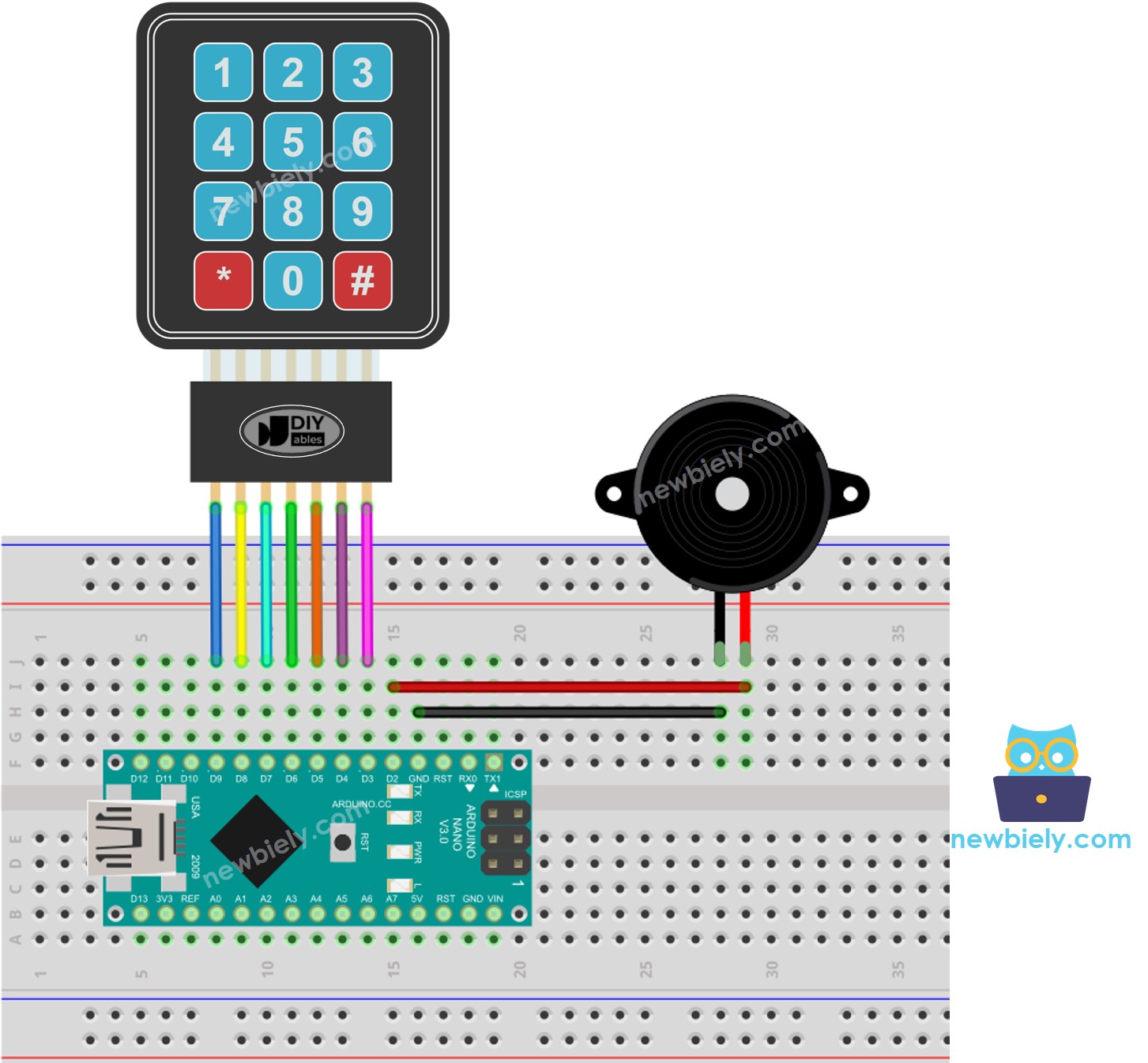

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Siehe Der beste Weg, den Arduino Nano und andere Komponenten mit Strom zu versorgen.

Arduino Nano Code

/* * Dieser Arduino Nano Code wurde von newbiely.de entwickelt * Dieser Arduino Nano Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-nano/arduino-nano-keypad-beep */ #include <Keypad.h> #include <ezBuzzer.h> const int BUZZER_PIN = 2; const int ROW_NUM = 4; // four rows const int COLUMN_NUM = 3; // three columns const byte pin_rows[ROW_NUM] = {9, 8, 7, 6}; // The Arduino Nano pin connected to the row pins of the keypad const byte pin_column[COLUMN_NUM] = {5, 4, 3}; // The Arduino Nano pin connected to the column pins of the keypad char key_layout[ROW_NUM][COLUMN_NUM] = { {'1', '2', '3'}, {'4', '5', '6'}, {'7', '8', '9'}, {'*', '0', '#'} }; Keypad keypad = Keypad( makeKeymap(key_layout), pin_rows, pin_column, ROW_NUM, COLUMN_NUM); ezBuzzer buzzer(BUZZER_PIN); // create ezBuzzer object that attach to a pin; void setup() { Serial.begin(9600); } void loop() { buzzer.loop(); // MUST call the buzzer.loop() function in loop() char key = keypad.getKey(); if (key) { Serial.print(key); // prints key to serial monitor buzzer.beep(100); // generates a 100ms beep } }

Schnelle Schritte

Verbinden Sie ein USB-Kabel zwischen dem Arduino Nano und dem PC.
Öffnen Sie die Arduino IDE, wählen Sie das richtige Board und den richtigen Port aus.
Klicken Sie auf das Bibliotheken-Symbol in der linken Leiste der Arduino IDE.
Suchen Sie nach „keypad“ und finden Sie die Keypad-Bibliothek, die von Mark Stanley und Alexander Brevig erstellt wurde.
Klicken Sie auf die Installieren-Schaltfläche, um die Installation der Keypad-Bibliothek abzuschließen.

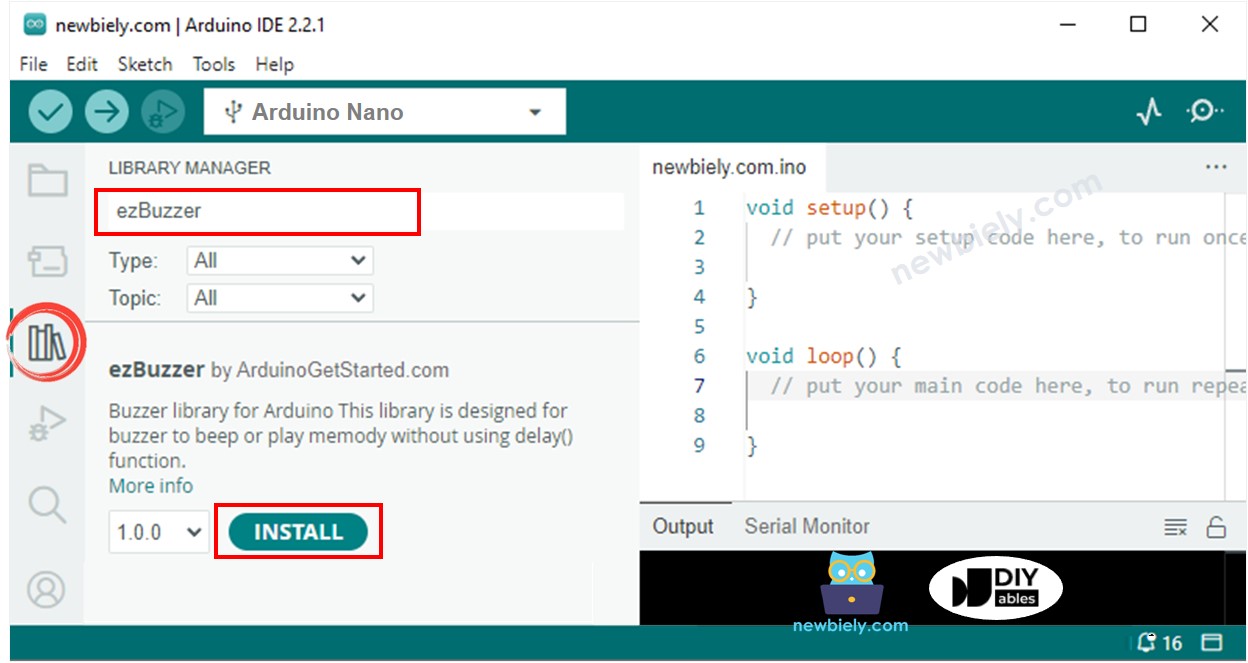

Suchen Sie nach “ezBuzzer” und finden Sie die Buzzer-Bibliothek von ArduinoGetStarted.
Drücken Sie dann die Schaltfläche Installieren, um die ezBuzzer-Bibliothek zu installieren.

Kopiere den Code und öffne ihn in der Arduino IDE.
Klicke im Arduino IDE auf die Upload-Schaltfläche, um den Code an den Arduino Nano zu senden.

Drücken Sie bestimmte Tasten auf dem Tastenfeld.
Warten Sie auf den Piepton und beobachten Sie die Ausgabe im Serial Monitor.

Code-Erklärung

Schau dir die zeilenweise Erklärung an, die in den Kommentaren des Quellcodes enthalten ist!

Video Tutorial

Wir erwägen die Erstellung von Video-Tutorials. Wenn Sie Video-Tutorials für wichtig halten, abonnieren Sie bitte unseren YouTube-Kanal , um uns zu motivieren, die Videos zu erstellen.
