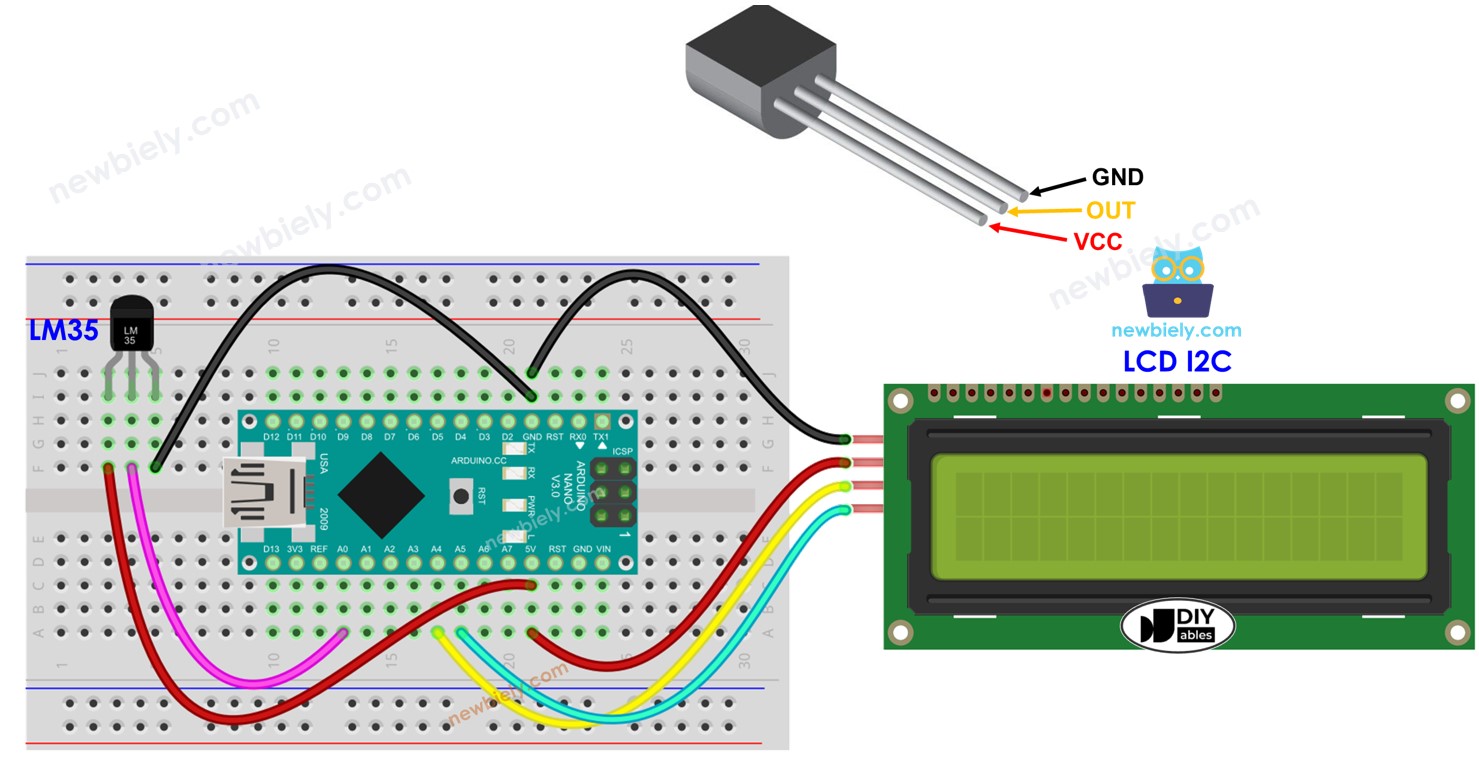

Arduino Nano - LM35-Temperatursensor LCD

Dieses Tutorial erklärt dir, wie man den Arduino Nano verwendet, um die Temperatur aus einem LM35-Sensor auszulesen und sie anschließend auf einem LCD 16x2 I2C anzuzeigen.

Erforderliche Hardware

1	×	Official Arduino Nano
1	×	Alternativ: DIYables ATMEGA328P Nano Development Board
1	×	USB-A-zu-Mini-B-Kabel
1	×	LCD I2C
1	×	LM35 Temperature Sensor
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Breakout-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Stromverteiler für Arduino Nano

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über den LM35-Temperatursensor und LCD I2C

Wenn Sie mit dem LM35-Temperatursensor und dem LCD-I2C (einschließlich Pinbelegung, Funktionsweise und Programmierung) nicht vertraut sind, können Ihnen die folgenden Tutorials beim Lernen helfen:

Arduino Nano - LCD I2C tutorial
Arduino Nano - LM35 Temperature Sensor tutorial

Verdrahtungsdiagramm

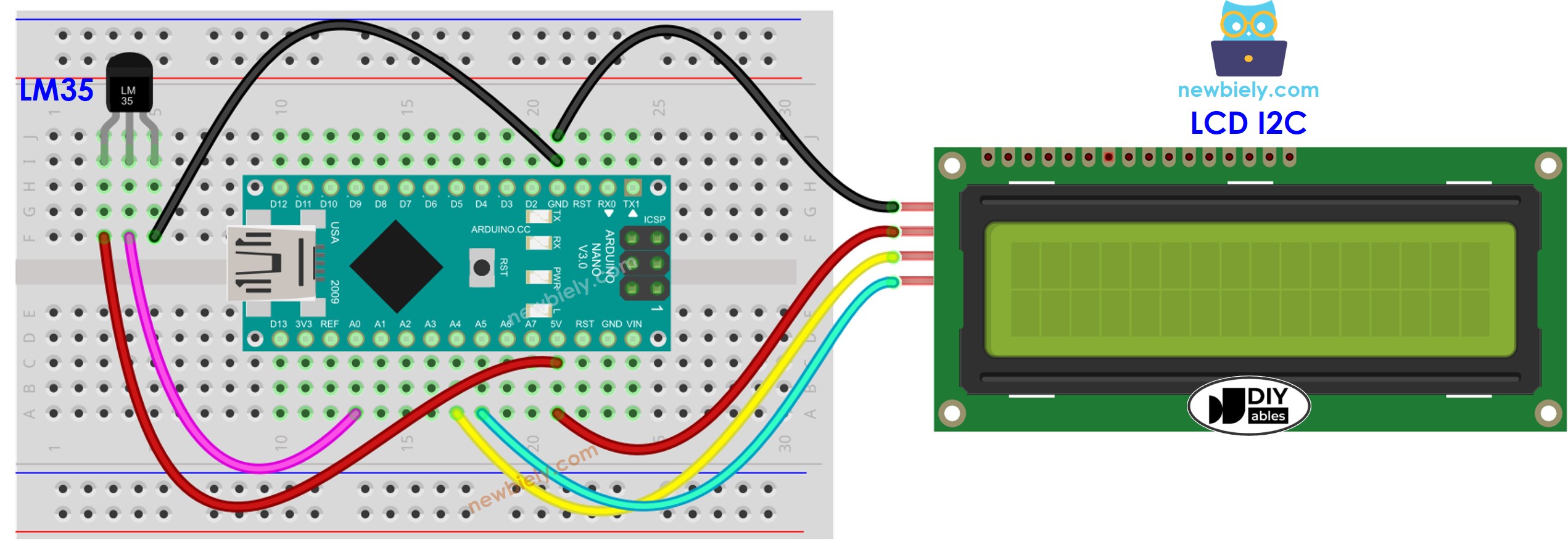

Arduino Nano LM35 Temperatursensor LCD-Schaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Siehe Der beste Weg, den Arduino Nano und andere Komponenten mit Strom zu versorgen.

Arduino Nano Code - LM35-Temperatursensor - LCD I2C

/* * Dieser Arduino Nano Code wurde von newbiely.de entwickelt * Dieser Arduino Nano Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-nano/arduino-nano-lm35-temperature-sensor-lcd */ #include <LiquidCrystal_I2C.h> // LCD I2C library #define ADC_VREF_mV 5000.0 // in millivolt #define ADC_RESOLUTION 1024.0 #define PIN_LM35 A0 // pin connected to LM35 temperature sensor LiquidCrystal_I2C lcd(0x27, 16, 2); // LCD I2C address 0x27 (from DIYables LCD), 16 column and 2 rows void setup() { Serial.begin(9600); lcd.init(); // Initialize the LCD I2C display lcd.backlight(); // open the backlight } void loop() { int adcVal = analogRead(PIN_LM35); // convert the ADC value to voltage in millivolt float milliVolt = adcVal * (ADC_VREF_mV / ADC_RESOLUTION); // convert the voltage to the temperature in Celsius float temperature_C = milliVolt / 10; float temperature_F = temperature_C * 9 / 5 + 32; // convert Celsius to Fahrenheit lcd.clear(); lcd.setCursor(0, 0); // start to print at the first row lcd.print(temperature_C); // print the temperature in Celsius lcd.print("°C"); lcd.setCursor(0, 1); // start to print at the second row lcd.print(temperature_F); // print the temperature in Fahrenheit lcd.print("°F"); // print the temperature to Serial Monitor Serial.print(temperature_C); Serial.print("°C ~ "); Serial.print(temperature_F); Serial.println("°F"); delay(500); }

Schnelle Schritte

Klicke auf das Bibliotheken-Symbol in der linken Leiste der Arduino IDE.
Suche nach “LiquidCrystal I2C” und finde die LiquidCrystal_I2C-Bibliothek von Frank de Brabander.
Dann klicke auf die Schaltfläche Installieren, um die Bibliothek zu installieren.

Arduino Nano LiquidCrystal I2C-Bibliothek

Kopieren Sie den Code und öffnen Sie ihn in der Arduino-IDE.
Klicken Sie auf die Hochladen-Schaltfläche in der Arduino-IDE, um den Code zu kompilieren und auf den Arduino Nano hochzuladen.
Positionieren Sie den Sensor in heißem und kaltem Wasser oder halten Sie ihn in der Hand.
Überprüfen Sie das Ergebnis auf dem LCD und im seriellen Monitor.

※ Notiz:

Die Adresse des LCDs kann je nach Hersteller variieren. In unserem Code haben wir 0x27 verwendet, wie von DIYables angegeben.
