Arduino Nano - Bewässerung

Dieses Tutorial zeigt Ihnen, wie Sie ein automatisiertes Bewässerungssystem für Ihren Garten mit dem Arduino Nano, einem Bodenfeuchtesensor, einem Relais und einer Pumpe bauen. Genauer gesagt:

Der Arduino Nano wird den Bodenfeuchtigkeitssensor verwenden, um festzustellen, wann der Boden trocken ist, und dann das Relais aktivieren, um die Pumpe zum Bewässern der Pflanzen einzuschalten.
Wenn die Bodenfeuchtigkeit ausreichend ist, wird der Arduino Nano das Relais steuern, um die Pumpe auszuschalten.

Erforderliche Hardware

1	×	Official Arduino Nano
1	×	Alternativ: DIYables ATMEGA328P Nano Development Board
1	×	USB-A-zu-Mini-B-Kabel
1	×	Kapazitiver Bodenfeuchtigkeitssensor
1	×	Relais
1	×	12V Pumpe
1	×	Vinyl Tube
1	×	12V Netzteil
1	×	DC-Stromanschluss
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Breakout-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Stromverteiler für Arduino Nano

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Kaufhinweis: Viele kapazitive Bodenfeuchtigkeitssensoren auf dem Markt sind von geringer Qualität, unabhängig von der Version. Wir empfehlen dringend den Kauf des Sensors mit TLC555I-Chip von der Marke DIYables über den obigen Link. Wir haben ihn getestet und er funktionierte gut.

Über den Bodenfeuchtesensor und die Pumpe

Wenn Sie mit der Pinbelegung, der Funktionalität und der Programmierung einer Pumpe und eines Bodenfeuchtesensors nicht vertraut sind, können die folgenden Tutorials helfen:

Arduino Nano - Soil Moisture Sensor tutorial
Arduino Nano - Controls Pump tutorial

Verdrahtungsdiagramm

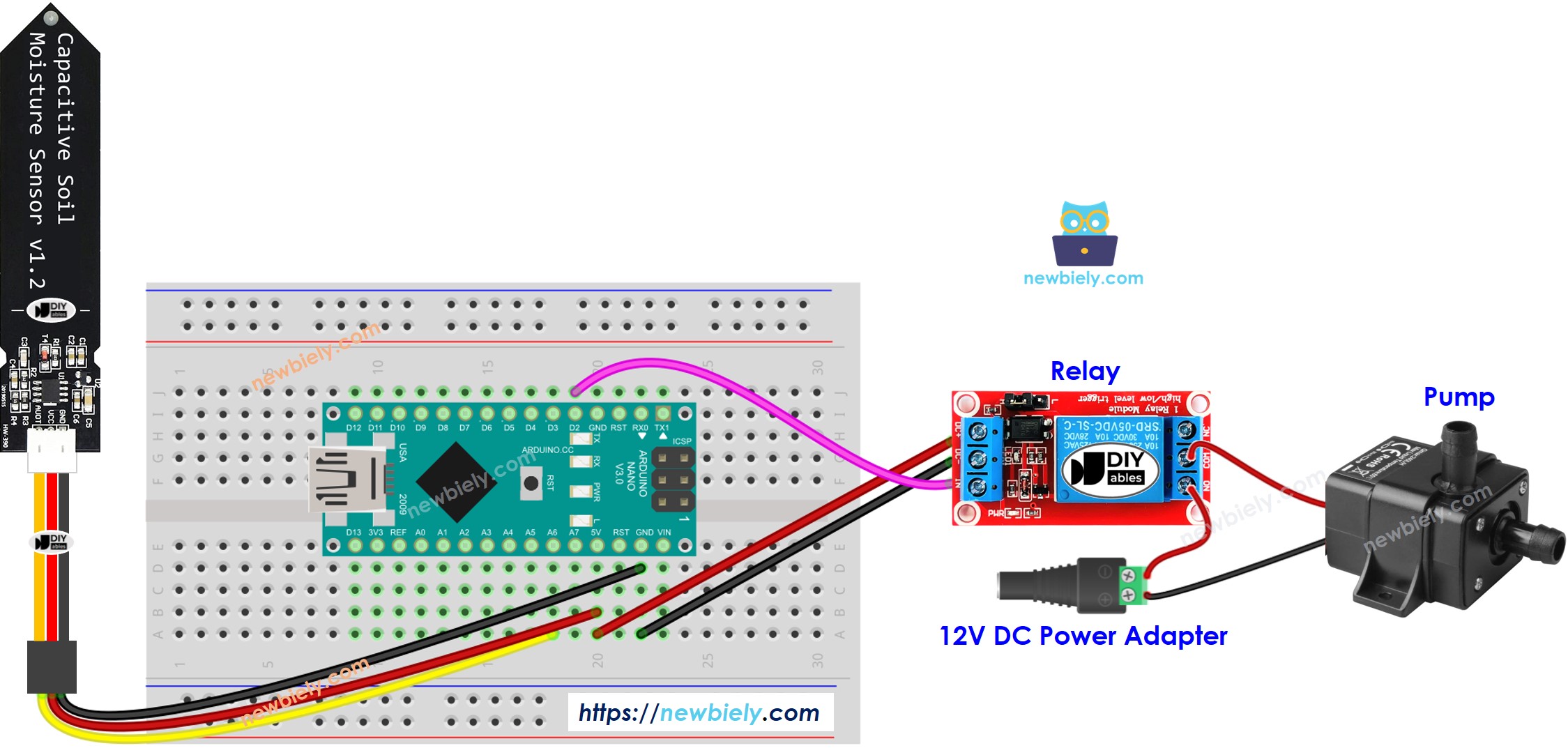

Arduino Nano Bodenfeuchtigkeitssensor Pumpe-Schaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Siehe Der beste Weg, den Arduino Nano und andere Komponenten mit Strom zu versorgen.

Arduino Nano Quellcode

/* * Dieser Arduino Nano Code wurde von newbiely.de entwickelt * Dieser Arduino Nano Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-nano/arduino-nano-irrigation */ #define RELAY_PIN 2 // The Arduino Nano pin that connects to relay #define MOISTURE_PIN A6 // The Arduino Nano pin that connects to AOUT pin of moisture sensor #define THRESHOLD 530 // CHANGE YOUR THRESHOLD HERE void setup() { Serial.begin(9600); pinMode(RELAY_PIN, OUTPUT); } void loop() { int value = analogRead(MOISTURE_PIN); // read the analog value from sensor if (value > THRESHOLD) { Serial.print("The soil is DRY => turn pump ON"); digitalWrite(RELAY_PIN, HIGH); } else { Serial.print("The soil is WET => turn pump OFF"); digitalWrite(RELAY_PIN, LOW); } Serial.print(" ("); Serial.print(value); Serial.println(")"); delay(500); }

Schnelle Schritte

Kalibrieren Sie den Nass-Trocken-Schwellenwert, indem Sie den Anweisungen in Arduino Nano – Kalibrierung des Bodenfeuchtigkeitssensors folgen.
Anschließend aktualisieren Sie den kalibrierten Schwellenwert im Code.
Öffnen Sie den seriellen Monitor in der Arduino-IDE und laden Sie den Code auf den Arduino Nano hoch.
Schließlich sehen Sie das Ergebnis im seriellen Monitor.

COM6

Send

The soil is DRY => turn pump ON The soil is DRY => turn pump ON The soil is DRY => turn pump ON The soil is DRY => turn pump ON The soil is WET => turn pump OFF The soil is WET => turn pump OFF The soil is WET => turn pump OFF The soil is WET => turn pump OFF

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Code-Erklärung

Schau dir die Zeilen-für-Zeile-Erklärung an, die in den Kommentaren des Quellcodes enthalten ist.

Video Tutorial

Wir erwägen die Erstellung von Video-Tutorials. Wenn Sie Video-Tutorials für wichtig halten, abonnieren Sie bitte unseren YouTube-Kanal , um uns zu motivieren, die Videos zu erstellen.
