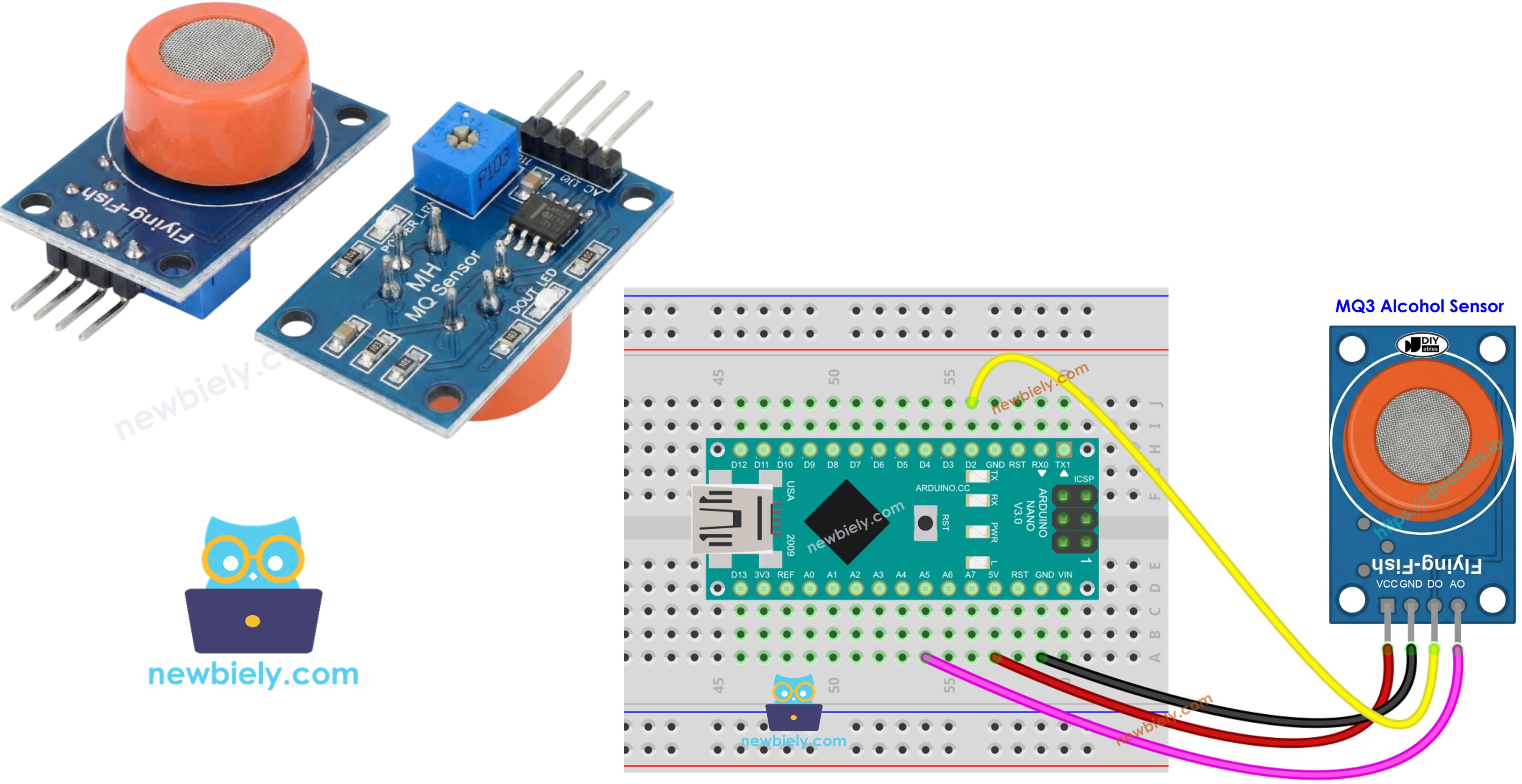

Arduino Nano - MQ3 Alkoholsensor
Diese Anleitung führt Sie durch die Integration des MQ3 Alkoholsensors mit Arduino Nano zur Erkennung und Messung von Alkoholdampf und Ethanolkonzentration. Der MQ3 Sensor wird häufig in Atemalkohol-Messgerät Projekten, Alkohol-Alarmsystemen und Luftqualitätsbewertungsanwendungen eingesetzt.
In diesem Tutorial lernen Sie:
- Wie Sie das MQ3 Alkoholsensor-Modul mit Arduino Nano verbinden
- Wie Sie Arduino Nano programmieren, um Alkoholdampfwerte zu lesen und zu bewerten
Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables Sensor-Kit (30 Sensoren/Displays) | |
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Über den MQ3 Alkoholsensor
Der MQ3 funktioniert als Metalloxid-Halbleiter (MOS) Chemiresistor, der Alkohol durch Messung von Widerstandsänderungen in seinem empfindlichen Material identifiziert. Entwickelt für die Ethanol-Dampferkennung, liefert dieser Sensor zuverlässige Leistung über verschiedene Konzentrationsbereiche hinweg.
Das Detektionselement des Sensors besteht aus Zinndioxid (SnO2) Material, das auf ein keramisches Substrat aus Aluminiumoxid aufgetragen ist. Beim Erhitzen wird die SnO2-Schicht chemisch reaktiv gegenüber Alkoholmolekülen in der umgebenden Luft. Ein schützendes Edelstahlgitter bewacht die inneren Komponenten und ermöglicht gleichzeitig Gasmolekülen den Zugang zur Sensorkammer.
Häufige Anwendungen umfassen DIY-Alkoholtester-Geräte, Alkohol am Steuer Erkennungssysteme, Alkohldampf-Alarme und atmosphärische Alkoholpegel-Überwachung.
Technische Spezifikationen
- Betriebsspannung: 5V DC
- Lastwiderstand: 200 KΩ
- Heizwiderstand: 33Ω ± 5%
- Heizverbrauch: < 800mW
- Sensorwiderstand: 1 MΩ – 8 MΩ
- Erkennungsbereich: 25 – 500 ppm (parts per million)
- Vorheizzeit: 24-48 Stunden für erste Verwendung
Was ist ppm? Parts-per-million (ppm) beschreibt das Verhältnis von Zielgasmolekülen zu den gesamten Gasmolekülen. Zum Beispiel bedeuten 500 ppm, dass es 500 Alkoholmoleküle innerhalb von je 1.000.000 Gasmolekülen gibt, während die anderen 999.500 Moleküle Umgebungsluftkomponenten sind.
Pinout
Das MQ3 Sensormodul verfügt über vier Pin-Anschlüsse:
- VCC Pin: Mit +5V Netzteil verbinden.
- GND Pin: Mit Masse (0V) verbinden.
- DO Pin: Digitaler Ausgang geht auf LOW, wenn Alkohol den Schwellenwert überschreitet, HIGH wenn unter dem Schwellenwert. Schwellenwert mit dem Potentiometer auf der Platine einstellen.
- AO Pin: Analoger Ausgang liefert Spannung proportional zur Alkoholkonzentration. Höhere Alkoholwerte erzeugen höhere Spannungen.
Visuelle Rückmeldung wird durch zwei LEDs auf der Platine bereitgestellt:
- PWR-LED: Leuchtet auf, wenn das Modul Strom erhält.
- DO-LED: Spiegelt den digitalen Ausgangszustand wider—leuchtet bei Alkoholerkennung, bleibt sonst dunkel.
Funktionsweise
Der MQ3 arbeitet durch Widerstandsänderungen in seinem Zinndioxid (SnO2) Halbleitermaterial:
In sauberer Luft: Die erhitzte SnO2-Oberfläche zieht atmosphärische Sauerstoffmoleküle an, die Elektronen einfangen und eine Verarmungsschicht bilden. Diese Elektroneneinfangung schafft eine Leitungsbarriere und erhält einen hohen elektrischen Widerstand.
Bei Alkoholkontakt: Alkoholmoleküle reagieren mit dem Oberflächensauerstoff und setzen die eingefangenen Elektronen zurück in das Zinndioxid-Gitter frei. Diese Elektronenfreisetzung erhöht die Leitfähigkeit erheblich—höhere Alkoholkonzentrationen führen zu niedrigeren Widerstandswerten.
Der Sensor bietet zwei verschiedene Ausgangsmodi:
Digitaler Ausgang (DO Pin):
- Schwellenwertpegel ist über das Trimmpotentiometer auf der Platine einstellbar.
- Erkennung über dem Schwellenwert steuert DO auf LOW und schaltet die Anzeige-LED ein.
- Messwerte unter dem Schwellenwert halten DO auf HIGH mit ausgeschalteter LED.
Analoger Ausgang (AO Pin):
- Ausgangsspannung ändert sich proportional zur Alkoholkonzentration.
- Höherer Alkoholdampf = erhöhte Ausgangsspannung.
- Niedrigerer Alkoholdampf = verringerte Ausgangsspannung.
- Hinweis: Das Trimmpotentiometer beeinflusst nur den digitalen Schwellenwert, nicht das Analogsignal.
Aufwärmen und Kalibrierung
Vorheizanforderungen
Für genauen Betrieb benötigt der MQ3 Sensor ausreichende Erwärmung:
- Erstverwendung oder nach langer Lagerung (30+ Tage): Lassen Sie die Heizung kontinuierlich 24-48 Stunden laufen, um den Sensor zu stabilisieren und konsistente Messwerte zu erreichen.
- Routinebetrieb: Eine kurze 5-10 Minuten Aufwärmphase ist ausreichend. Frühe Messwerte können erhöhte Werte zeigen, werden sich aber innerhalb von Minuten normalisieren.
Erwärmen Sie den Sensor, indem Sie seine VCC- und GND-Pins mit 5V bzw. Masse verbinden—entweder über ein Netzteil oder direkt über die Stromversorgungspins Ihres Arduino Nano.
Ihre Schwellenwerte finden
Heizungsbasierte Gassensoren wie der MQ3 können nach Lagerungszeiten driften. Für Alkoholtester-Implementierungen bestimmen Sie geeignete Schwellenwerte durch diesen Kalibrierungsprozess:
- Grundwert in sauberer Luft aufzeichnen: Betreiben Sie den Sensor in frischer Luft ohne vorhandenen Alkohol. Notieren Sie den analogen Messwert (typischerweise 100-150).
- Mit Alkoholdampf testen: Bringen Sie Isopropylalkohol oder Handdesinfektionsmittel nahe zum Sensor (keinen Kontakt herstellen), sodass Dampf den Detektor erreichen kann. Notieren Sie die erhöhten Werte (normalerweise 400-900 je nach Dampfstärke).
- Erkennungsbereiche festlegen: Basierend auf Ihren Messungen erstellen Sie Schwellenwert-Zonen:
- Nüchterner Zustand: Werte unter Grundwert + 20 (zum Beispiel: < 120)
- Moderater Pegel: Werte im mittleren Bereich (zum Beispiel: 120-400)
- Hoher Pegel: Werte über moderater Grenze (zum Beispiel: > 400)
Hinweis: Jede Sensoreinheit und Betriebsumgebung erzeugt unterschiedliche Werte. Kalibrieren Sie mit Ihrer tatsächlichen Hardware, bevor Sie sie in einer Anwendung verwenden.
Den digitalen Schwellenwert einstellen
Justieren Sie den DO Pin Auslösepunkt mit dem Potentiometer des Moduls:
- Setzen Sie den Sensor Alkohldampf aus.
- Drehen Sie das Potentiometer im Uhrzeigersinn, bis die LED aufleuchtet.
- Drehen Sie langsam gegen den Uhrzeigersinn, bis die LED gerade erlischt.
- Ihr digitaler Schwellenwert ist nun kalibriert.

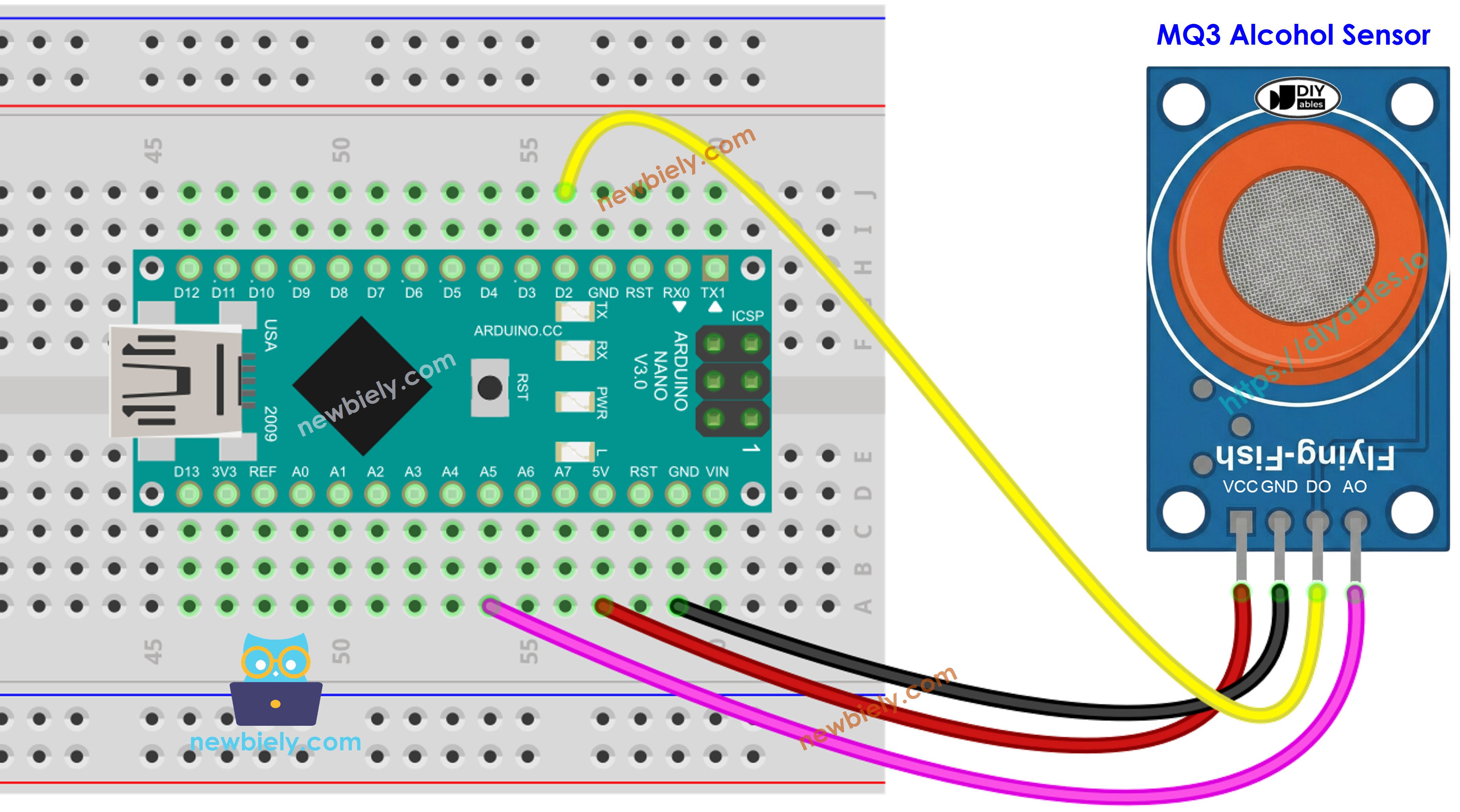

Schaltplan
Das MQ3 Modul bietet sowohl digitale als auch analoge Ausgänge. Verwenden Sie je nach Projektanforderungen entweder einen Ausgang einzeln oder beide zusammen.
| MQ3 Alkoholsensor | Arduino Nano |
|---|---|
| VCC | 5V |
| GND | GND |
| DO | D2 |
| AO | A0 |
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
Siehe Der beste Weg, den Arduino Nano und andere Komponenten mit Strom zu versorgen.
Arduino Nano Code - Digitaler Ausgang Lesen
Schnelle Schritte
- Kopieren Sie den Code in die Arduino IDE
- Klicken Sie auf die Upload Schaltfläche, um den Code auf Arduino Nano zu übertragen
- Platzieren Sie eine Alkohldampfquelle nahe dem Sensor (verwenden Sie Handdesinfektionsmittel oder Isopropylalkohol auf einem Wattestäbchen)
- Überprüfen Sie die Ergebnisse im Seriellen Monitor
Tipp: Falls die Erkennungsergebnisse nicht mit der Realität übereinstimmen (falsche Auslösungen oder verpasste Erkennungen), justieren Sie das Potentiometer am Modul. Drehen Sie im Uhrzeigersinn für erhöhte Empfindlichkeit oder gegen den Uhrzeigersinn zum Verringern, bis die Erkennung genau wird.
Arduino Nano Code - Analoger Ausgang Lesen
Schnelle Schritte
- Fügen Sie den Code in die Arduino IDE ein
- Klicken Sie auf die Upload Schaltfläche, um Arduino Nano zu programmieren
- Setzen Sie den Sensor Alkohldampf aus (Handdesinfektionsmittel oder Isopropylalkoholdämpfe)
- Überwachen Sie die sich ändernden Werte im Seriellen Monitor
Mit sowohl digitalen als auch analogen Ausgängen verfügbar, können Sie schwellenwertbasierte Logik implementieren, um Alarme auszulösen, visuelle Indikatoren zu aktivieren oder Daten für Alkohltester-Anwendungen zu protokollieren.
Arduino Nano Code - Alkohltester mit Schwellenwert-Erkennung
Dieses Beispiel zeigt, wie analoge Messwerte mit kalibrierten Schwellenwerten interpretiert werden, um Alkoholkonsum-Pegel zu schätzen.
Schnelle Schritte
- Wichtig: Kalibrieren Sie zuerst Ihren Sensor mit dem analogen Messwert-Beispiel, um geeignete Schwellenwerte für Ihren spezifischen Sensor zu bestimmen.
- Ändern Sie die SOBER_THRESHOLD und DRUNK_THRESHOLD Konstanten im Code mit Ihren kalibrierten Werten.
- Laden Sie den aktualisierten Code auf Arduino Nano hoch
- Testen Sie durch Einführung von Alkohldampf (Isopropylalkohol oder Handdesinfektionsmittel-Dampf)
- Beobachten Sie die Status-Updates im Seriellen Monitor
Haftungsausschluss: Dies ist nur ein Bildungsprojekt. Verwenden Sie dieses Gerät nicht als offiziellen Alkohltester oder zur Bestimmung der Fahrtauglichkeit.
