Arduino Nano - Tastenanzahl - LCD

Dieses Tutorial zeigt Ihnen, wie Sie einen Arduino Nano verwenden, um zu zählen, wie oft der Taster gedrückt wird, und den Wert auf dem LCD-Display anzuzeigen. Es ist möglich, dies auch für alternative Sensoren anzupassen, statt nur den Taster zu verwenden.

In diesem Tutorial werden wir den Button entprellen, ohne die delay()-Funktion zu verwenden. Für weitere Informationen darüber, warum Entprellung notwendig ist, verweisen wir auf Warum benötigen wir Entprellung?.

Erforderliche Hardware

1	×	Official Arduino Nano
1	×	Alternativ: DIYables ATMEGA328P Nano Development Board
1	×	USB-A-zu-Mini-B-Kabel
1	×	Breadboard-Taster mit Kappe
1	×	Breadboard-Taster-Kit
1	×	Panel-Drucktaster
1	×	Taster-Modul
1	×	LCD I2C
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Breakout-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Stromverteiler für Arduino Nano

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über LCD I2C und Taster

Wenn Sie mit LCD I2C und einem Taster nicht vertraut sind (Pinbelegung, Funktionsweise, Programmierung ...), können Ihnen die folgenden Tutorials beim Lernen helfen:

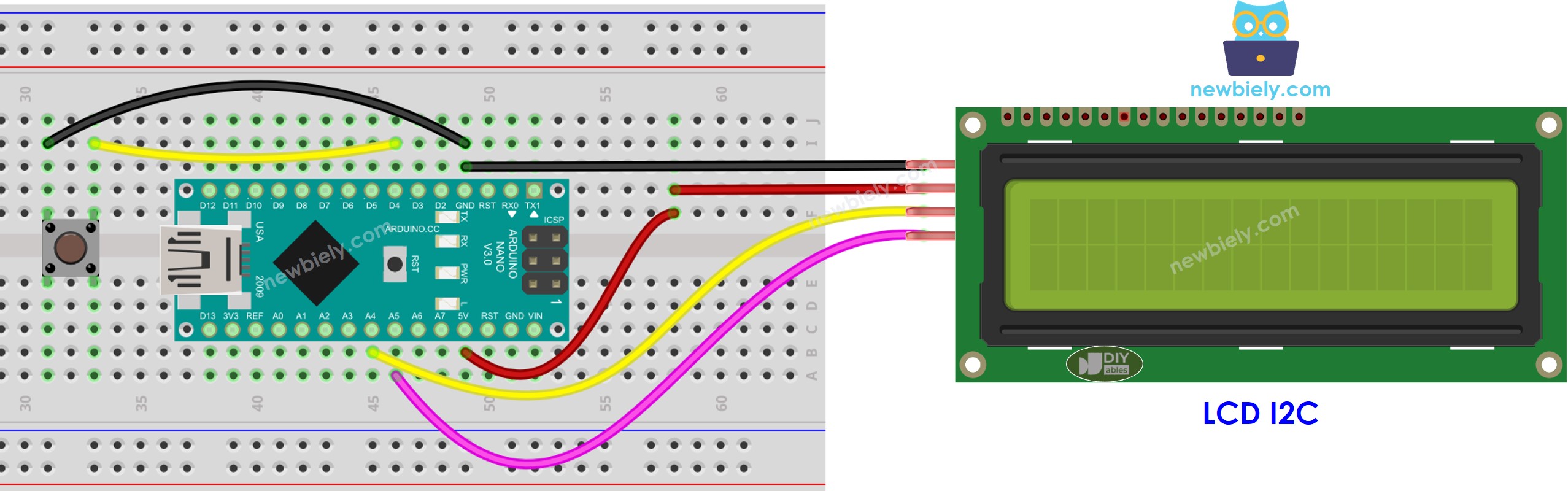

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Siehe Der beste Weg, den Arduino Nano und andere Komponenten mit Strom zu versorgen.

Arduino Nano Code - Anzeige der Anzahl der Tasten auf dem LCD I2C

/* * Dieser Arduino Nano Code wurde von newbiely.de entwickelt * Dieser Arduino Nano Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-nano/arduino-nano-button-count-lcd */ #include <LiquidCrystal_I2C.h> #include <ezButton.h> LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows ezButton button(4); // create ezButton object for pin D4 unsigned long prev_count = 0; void setup() { Serial.begin(9600); lcd.init(); // Initialize the LCD I2C display lcd.backlight(); // open the backlight button.setDebounceTime(50); // set debounce time to 50 milliseconds button.setCountMode(COUNT_FALLING); } void loop() { button.loop(); // MUST call the loop() function first unsigned long count = button.getCount(); if (prev_count != count) { Serial.println(count); // print count to Serial Monitor lcd.clear(); lcd.setCursor(0, 0); // start to print at the first row lcd.print("Count: "); lcd.print(count); prev_count != count; } }

Schnelle Schritte

Klicken Sie auf das Bibliotheken-Symbol in der linken Seitenleiste der Arduino IDE.
Suchen Sie nach “ezButton” und finden Sie die Button-Bibliothek von ArduinoGetStarted.
Drücken Sie die Installieren-Schaltfläche, um die ezButton-Bibliothek zu installieren.

Suche nach „LiquidCrystal I2C“ und finde anschließend die von Frank de Brabander erstellte LiquidCrystal_I2C-Bibliothek.
Klicke auf die Install-Schaltfläche, um die LiquidCrystal_I2C-Bibliothek zu installieren.

Arduino Nano LiquidCrystal I2C-Bibliothek

Kopiere den Code und öffne ihn in der Arduino-IDE.
Drücke die Hochladen-Schaltfläche, um ihn auf den Arduino Nano zu übertragen.
Drücke den Knopf ein paar Mal.
Sieh dir an, wie sich der Zähler auf dem LCD ändert.

※ Notiz:

Die I2C-Adresse des LCD kann je nach Hersteller variieren. Im Code haben wir 0x27 verwendet, das vom Hersteller DIYables angegeben ist.
