Arduino Nano - Lichtsensor-Relais

Dieses Tutorial zeigt dir, wie man den Arduino Nano und einen Lichtsensor verwendet, um ein Relais auszulösen. Im Detail:

Arduino Nano aktiviert das Relais, wenn der analoge Wert des Lichtsensors unter einem bestimmten Schwellenwert liegt.
Arduino Nano deaktiviert das Relais, wenn der analoge Wert des Lichtsensors größer als ein bestimmter Schwellenwert ist.

Durch das Anschließen eines Relais an eine Glühbirne, einen LED-Streifen, einen Motor oder ein Stellglied können wir den Arduino Nano und den Lichtsensor verwenden, um den Betrieb der Glühbirne, des LED-Streifens, des Motors oder des Stellglieds zu steuern.

Der Lichtsensor wird auch als Photoresistor, lichtabhängiger Widerstand, Fotozelle oder LDR bezeichnet. Der Arduino Nano nutzt einen Lichtsensor, um die Umgebungshelligkeit zu messen, und aktiviert das Relais, wenn es dunkel ist, und deaktiviert es, wenn es hell ist.

Erforderliche Hardware

1	×	Official Arduino Nano
1	×	Alternativ: DIYables ATMEGA328P Nano Development Board
1	×	USB-A-zu-Mini-B-Kabel
1	×	Lichtsensor
1	×	10 kΩ Resistor
1	×	Relais
1	×	Warning Light Bright Waterproof
1	×	12V Netzteil
1	×	DC-Stromanschluss
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Breakout-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Stromverteiler für Arduino Nano

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Der LDR-Lichtsensor ist sehr günstig, aber er benötigt einen Widerstand für die Verkabelung, was die Einrichtung komplexer machen kann. Um die Verkabelung zu vereinfachen, können Sie als Alternative ein LDR-Lichtsensor-Modul verwenden.

Über Relais und Lichtsensor

Wenn Sie mit Relais und Lichtsensoren nicht vertraut sind (einschließlich Pinbelegung, wie sie funktionieren und Programmierung), können die folgenden Tutorials helfen:

Verdrahtungsdiagramm

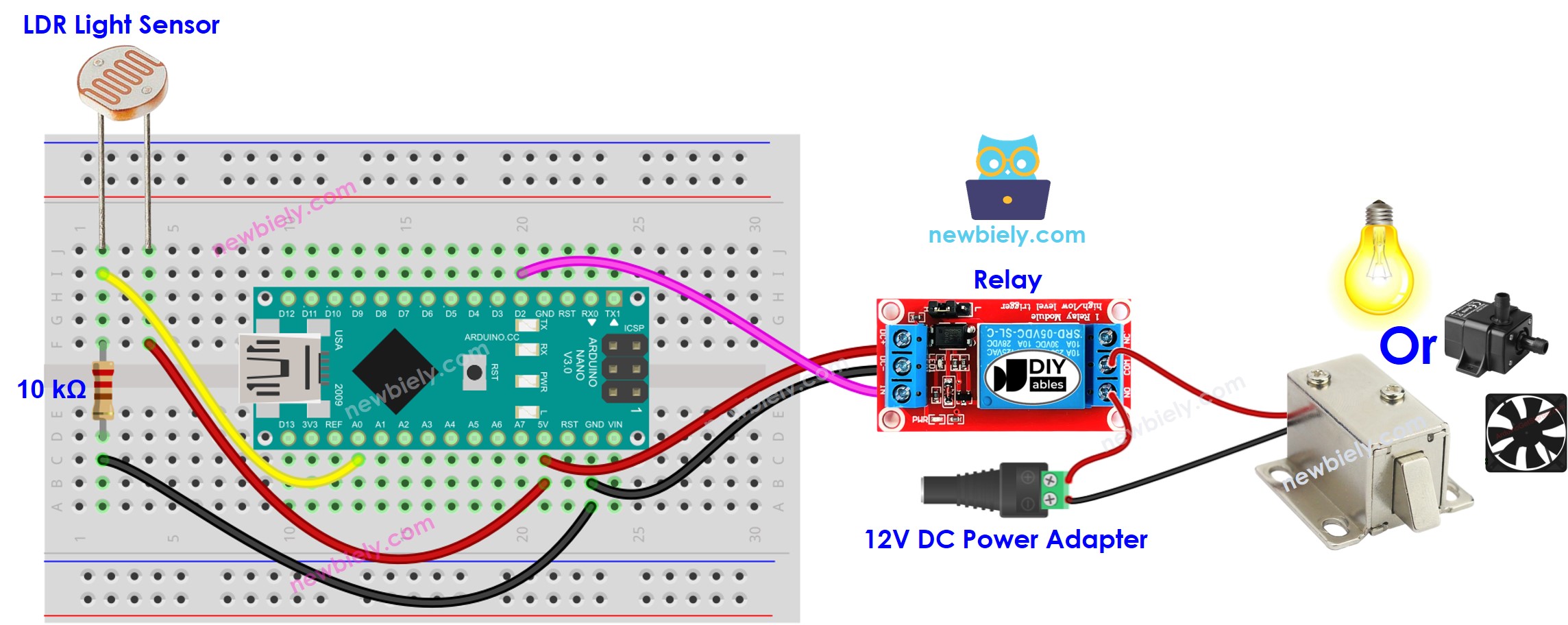

Arduino Nano Lichtsensor-Relais Glühlampe-Schaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Siehe Der beste Weg, den Arduino Nano und andere Komponenten mit Strom zu versorgen.

Arduino Nano Code

/* * Dieser Arduino Nano Code wurde von newbiely.de entwickelt * Dieser Arduino Nano Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-nano/arduino-nano-light-sensor-relay */ const int LIGHT_SENSOR_PIN = A0; // The Arduino Nano pin connected to light sensor's pin const int RELAY_PIN = 2; // The Arduino Nano pin connected to Relay's pin const int ANALOG_THRESHOLD = 500; int analog_value; void setup() { pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode } void loop() { analog_value = analogRead(LIGHT_SENSOR_PIN); // read the input on analog pin if(analog_value < ANALOG_THRESHOLD) digitalWrite(RELAY_PIN, HIGH); // turn on Relay else digitalWrite(RELAY_PIN, LOW); // turn off Relay }

Schnelle Schritte

Stecken Sie das USB-Kabel sowohl in den Arduino Nano als auch in den PC.
Öffnen Sie die Arduino IDE und wählen Sie das richtige Board und den richtigen Port aus.
Kopieren Sie den Code und öffnen Sie ihn in der Arduino IDE.
Klicken Sie in der Arduino IDE auf die Schaltfläche Hochladen, um den Code zu kompilieren und auf den Arduino Nano hochzuladen.

Sende Lichtquelle in Richtung des Sensors aus
Überprüfe die Veränderung des Relaisstatus

Code-Erklärung

Schau dir die Zeilen-für-Zeile-Erklärung an, die in den Kommentaren des Quellcodes enthalten ist!
