Arduino Nano - Potentiometer-Servomotor

Dieses Tutorial erklärt, wie man einen Arduino Nano verwendet, um den Winkel eines Servomotors basierend auf dem Eingabewert eines Potentiometers zu steuern. Im Detail werden wir lernen:

Wie man das Potentiometer und den Servo-Motor mit dem Arduino Nano verbindet
Wie man den Arduino Nano programmiert, um den Wert eines Potentiometers auszulesen und entsprechend einen Servo-Motor zu steuern

Erforderliche Hardware

1	×	Official Arduino Nano
1	×	Alternativ: DIYables ATMEGA328P Nano Development Board
1	×	USB-A-zu-Mini-B-Kabel
1	×	Servo-Motor
1	×	Potentiometer
1	×	Alternativ: 10k Ohm Trimmer Potentiometer
1	×	(Alternativ) Potentiometer Kit
1	×	(Alternativ) Potentiometer Module with Knob
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Breakout-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Stromverteiler für Arduino Nano

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Servomotor und Potentiometer

Wenn Sie mit Servomotoren und Potentiometern, einschließlich ihrer Pinbelegungen, ihrer Funktionsweise und ihrer Programmierung, nicht vertraut sind, können Ihnen die folgenden Tutorials helfen:

Verdrahtungsdiagramm

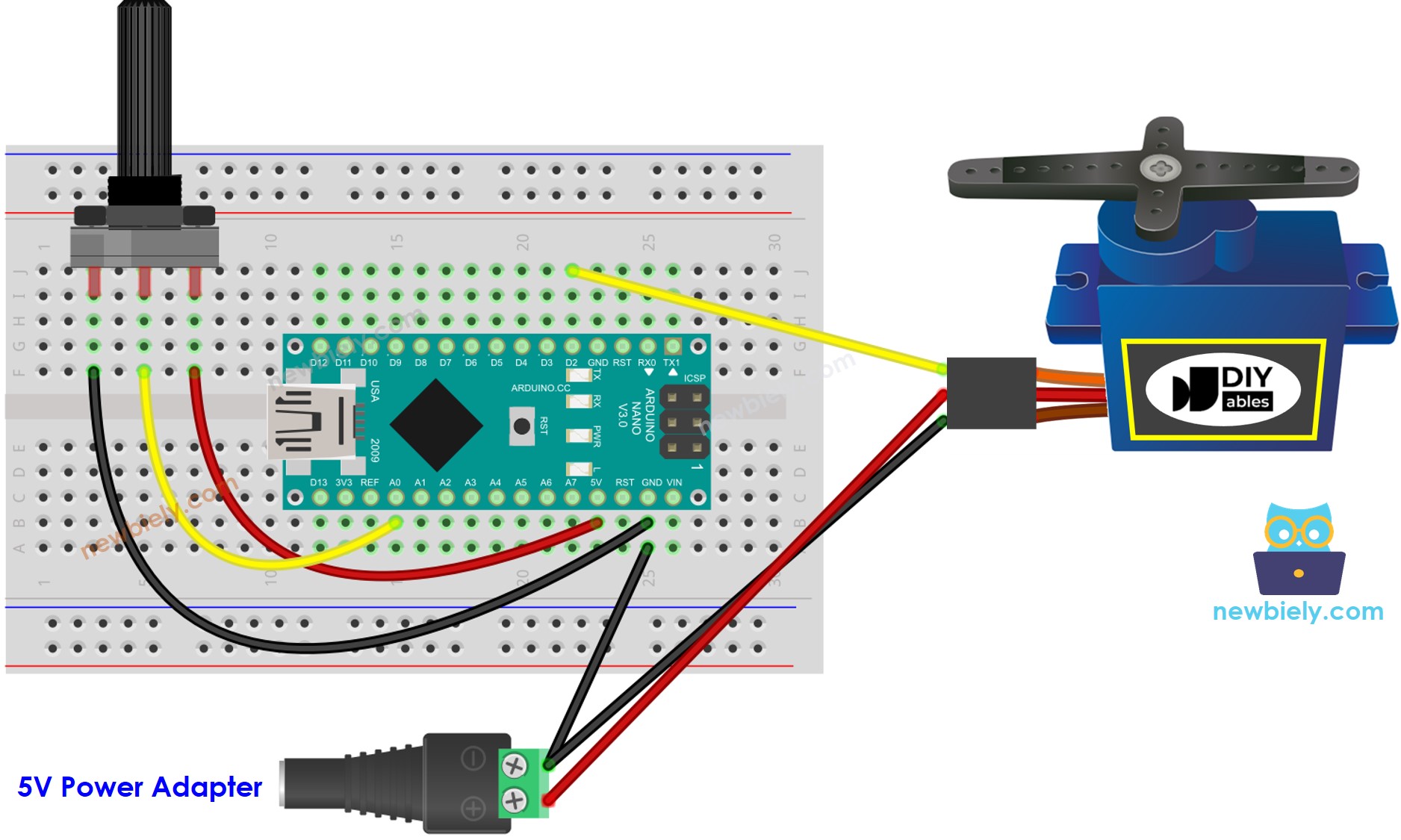

Arduino Nano Servomotor Potentiometer-Schaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Siehe Der beste Weg, den Arduino Nano und andere Komponenten mit Strom zu versorgen.

Wie man programmiert

Liest den Wert des Potentiometers aus, der zwischen 0 und 1023 liegt.

int analog_value = analogRead(A0);

Skaliere es so, dass der Winkel im Bereich von 0 bis 180 Grad liegt.

int angle = map(analog_value, 0, 1023, 0, 180);

Stellen Sie den Servo auf den angegebenen Winkel ein.

servo.write(angle);

Arduino Nano-Quellcode

/* * Dieser Arduino Nano Code wurde von newbiely.de entwickelt * Dieser Arduino Nano Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-nano/arduino-nano-potentiometer-servo-motor */ #include <Servo.h> Servo servo; // create servo object to control a servo void setup() { // Initialize the Serial to communicate with the Serial Monitor. Serial.begin(9600); servo.attach(2); // attaches the servo on pin D2 to the servo object } void loop() { // reads the value of the potentiometer (value between 0 and 1023) int analog_value = analogRead(A0); // scales it to use it with the servo (value between 0 and 180) int angle = map(analog_value, 0, 1023, 0, 180); // sets the servo position according to the scaled value servo.write(angle); // print out the value Serial.print("Analog: "); Serial.print(analog_value); Serial.print(", Angle: "); Serial.println(angle); delay(100); }

Schnelle Schritte

Schließen Sie das USB-Kabel an den Arduino Nano und den PC an.
Starten Sie die Arduino-IDE und wählen Sie das passende Board und den passenden Port aus.
Öffnen Sie den Code in der Arduino-IDE.
Um den Code auf den Arduino Nano zu übertragen, drücken Sie die Schaltfläche Hochladen in der Arduino-IDE.

Öffne den seriellen Monitor
Drehe das Potentiometer
Überprüfe die Rotation des Servomotors
Überprüfe das Ergebnis im seriellen Monitor

COM6

Send

Analog: 0, Angle: 0 Analog: 85, Angle: 14 Analog: 201, Angle: 35 Analog: 286, Angle: 50 Analog: 370, Angle: 65 Analog: 444, Angle: 78 Analog: 521, Angle: 91 Analog: 608, Angle: 106 Analog: 690, Angle: 121 Analog: 793, Angle: 139 Analog: 907, Angle: 159 Analog: 1023, Angle: 180 Analog: 1023, Angle: 180

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Code-Erklärung

Schau dir die zeilenweise Erläuterung an, die in den Kommentaren des Quellcodes enthalten ist!
