Arduino Nano - Ethernet
Dieser Leitfaden zeigt Ihnen, wie Sie den Arduino Nano mit dem Internet oder Ihrem lokalen Netzwerk verbinden, mithilfe des W5500-Ethernet-Moduls. Wir werden die folgenden Details erläutern:
- Verbindung des Arduino Nano mit dem W5500-Ethernet-Modul
- Code schreiben für den Arduino Nano, um HTTP-Anfragen über Ethernet zu senden
- Erstellung eines einfachen Webservers auf dem Arduino Nano mit Ethernet
Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.
Über das W5500-Ethernet-Modul
Das W5500-Ethernet-Modul bietet zwei Arten von Verbindungen:
- RJ45-Schnittstelle: Verwenden Sie diese, um eine Verbindung zu einem Router oder Switch mit einem Ethernet-Kabel herzustellen.
- SPI-Schnittstelle: Verwenden Sie diese, um eine Verbindung zu einem Arduino Nano-Board herzustellen. Sie umfasst 10 Pins:
- NC-Pin: Lassen Sie diesen Pin unbelegt.
- INT-Pin: Lassen Sie diesen Pin unbelegt.
- RST-Pin: Dies ist der Reset-Pin. Verbinden Sie ihn mit dem EN-Pin des Arduino Nano.
- GND-Pin: Verbinden Sie diesen Pin mit dem GND-Pin des Arduino Nano.
- 5V-Pin: Verbinden Sie diesen Pin mit dem 5V-Pin des Arduino Nano.
- 3,3V-Pin: Lassen Sie diesen Pin unbelegt.
- MISO-Pin: Verbinden Sie diesen Pin mit dem SPI-MISO-Pin des Arduino Nano.
- MOSI-Pin: Verbinden Sie diesen Pin mit dem SPI-MOSI-Pin des Arduino Nano.
- SCS-Pin: Verbinden Sie diesen Pin mit dem SPI-CS-Pin des Arduino Nano.
- SCLK-Pin: Verbinden Sie diesen Pin mit dem SPI-SCK-Pin des Arduino Nano.
image source: diyables.io
Verdrahtungsdiagramm zwischen Arduino Nano und W5500-Ethernet-Modul
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
Siehe Der beste Weg, den Arduino Nano und andere Komponenten mit Strom zu versorgen.
image source: diyables.io
Arduino Nano-Code für Ethernet-Modul – Eine HTTP-Anfrage über Ethernet senden
Dieser Code funktioniert als Web-Client. Er sendet HTTP-Anfragen an den Webserver, der unter http://example.com/ zu finden ist.
/*
* Dieser Arduino Nano Code wurde von newbiely.de entwickelt
* Dieser Arduino Nano Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-nano/arduino-nano-ethernet
*/
#include <SPI.h>
#include <Ethernet.h>
// replace the MAC address below by the MAC address printed on a sticker on the Arduino Shield 2
byte mac[] = { 0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xEF };
EthernetClient client;
int HTTP_PORT = 80;
String HTTP_METHOD = "GET"; // or POST
char HOST_NAME[] = "example.com";
String PATH_NAME = "/";
void setup() {
Serial.begin(9600);
delay(1000);
Serial.println("Arduino Nano - Ethernet Tutorial");
// initialize the Ethernet shield using DHCP:
if (Ethernet.begin(mac) == 0) {
Serial.println("Failed to obtaining an IP address");
// check for Ethernet hardware present
if (Ethernet.hardwareStatus() == EthernetNoHardware)
Serial.println("Ethernet shield was not found");
// check for Ethernet cable
if (Ethernet.linkStatus() == LinkOFF)
Serial.println("Ethernet cable is not connected.");
while (true)
;
}
// connect to web server on port 80:
if (client.connect(HOST_NAME, HTTP_PORT)) {
// if connected:
Serial.println("Connected to server");
// make a HTTP request:
// send HTTP header
client.println(HTTP_METHOD + " " + PATH_NAME + " HTTP/1.1");
client.println("Host: " + String(HOST_NAME));
client.println("Connection: close");
client.println(); // end HTTP header
while (client.connected()) {
if (client.available()) {
// read an incoming byte from the server and print it to serial monitor:
char c = client.read();
Serial.print(c);
}
}
// the server's disconnected, stop the client:
client.stop();
Serial.println();
Serial.println("disconnected");
} else { // if not connected:
Serial.println("connection failed");
}
}
void loop() {
}
Schnelle Schritte
- Verbinde das Ethernet-Modul wie im Schaltplan gezeigt mit dem Arduino Nano.
- Verbinde das Arduino Nano mit deinem Computer über ein USB-Kabel.
- Verwende ein Ethernet-Kabel, um das Ethernet-Modul mit deinem Router oder Switch zu verbinden.
- Öffne die Arduino-IDE auf deinem Computer.
- Wähle das richtige Arduino Nano-Board und den COM-Port aus.
- Klicke auf das Bibliotheken-Symbol in der linken Leiste der Arduino IDE.
- Suche „Ethernet“, und finde dann die Ethernet-Bibliothek von Various.
- Klicke auf die Installieren-Schaltfläche, um die Ethernet-Bibliothek zu installieren.
- Öffnen Sie den seriellen Monitor in der Arduino-IDE.
- Kopieren Sie den angegebenen Code und fügen Sie ihn in die Arduino-IDE ein.
- Drücken Sie den Upload-Button in der Arduino-IDE, um den Code an den ESP25 zu senden.
- Schauen Sie in den seriellen Monitor, um die Ausgabe zu sehen, die das Ergebnis wie angegeben anzeigen sollte.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Nano' on 'COM15')
New Line
9600 baud
Arduino Nano - Ethernet Tutorial
Connected to server
HTTP/1.1 200 OK
Accept-Ranges: bytes
Age: 208425
Cache-Control: max-age=604800
Content-Type: text/html; charset=UTF-8
Date: Fri, 12 Jul 2024 07:08:42 GMT
Etag: "3147526947"
Expires: Fri, 19 Jul 2024 07:08:42 GMT
Last-Modified: Thu, 17 Oct 2019 07:18:26 GMT
Server: ECAcc (lac/55B8)
Vary: Accept-Encoding
X-Cache: HIT
Content-Length: 1256
Connection: close
<!doctype html>
<html>
<head>
<title>Example Domain</title>
<meta charset="utf-8" />
<meta http-equiv="Content-type" content="text/html; charset=utf-8" />
<meta name="viewport" content="width=device-width, initial-scale=1" />
</head>
<body>
<div>
<h1>Example Domain</h1>
<p>This domain is for use in illustrative examples in documents. You may use this
domain in literature without prior coordination or asking for permission.</p>
<p><a href="https://www.iana.org/domains/example">More information...</a></p>
</div>
</body>
</html>
disconnected
※ Notiz:
Wenn ein anderes Gerät im selben Netzwerk dieselbe MAC-Adresse verwendet, funktioniert es möglicherweise nicht ordnungsgemäß.
Arduino Nano-Code für Ethernet-Modul - Webserver
Der untenstehende Code verwandelt das Arduino Nano in einen Webserver. Dieser Server liefert eine einfache Webseite an Internetbrowsern.
/*
* Dieser Arduino Nano Code wurde von newbiely.de entwickelt
* Dieser Arduino Nano Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-nano/arduino-nano-ethernet
*/
#include <SPI.h>
#include <Ethernet.h>
// replace the MAC address below by the MAC address printed on a sticker on the Arduino Shield 2
byte mac[] = { 0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xEF };
EthernetServer server(80);
void setup() {
Serial.begin(9600);
delay(1000);
Serial.println("Arduino Nano - Ethernet Tutorial");
// initialize the Ethernet shield using DHCP:
if (Ethernet.begin(mac) == 0) {
Serial.println("Failed to obtaining an IP address");
// check for Ethernet hardware present
if (Ethernet.hardwareStatus() == EthernetNoHardware)
Serial.println("Ethernet shield was not found");
// check for Ethernet cable
if (Ethernet.linkStatus() == LinkOFF)
Serial.println("Ethernet cable is not connected.");
while (true)
;
}
server.begin();
Serial.print("Arduino Nano - Web Server IP Address: ");
Serial.println(Ethernet.localIP());
}
void loop() {
// listen for incoming clients
EthernetClient client = server.available();
if (client) {
Serial.println("new client");
// an HTTP request ends with a blank line
bool currentLineIsBlank = true;
while (client.connected()) {
if (client.available()) {
char c = client.read();
Serial.write(c);
// if you've gotten to the end of the line (received a newline
// character) and the line is blank, the HTTP request has ended,
// so you can send a reply
if (c == '\n' && currentLineIsBlank) {
// send a standard HTTP response header
client.println("HTTP/1.1 200 OK");
client.println("Content-Type: text/html");
client.println("Connection: close"); // the connection will be closed after completion of the response
client.println();
client.println("<!DOCTYPE HTML>");
client.println("<html>");
client.println("<body>");
client.println("<h1>Arduino Nano - Web Server with Ethernet</h1>");
client.println("</body>");
client.println("</html>");
break;
}
if (c == '\n') {
// you're starting a new line
currentLineIsBlank = true;
} else if (c != '\r') {
// you've gotten a character on the current line
currentLineIsBlank = false;
}
}
}
// give the web browser time to receive the data
delay(1);
// close the connection:
client.stop();
Serial.println("client disconnected");
}
}
Schnelle Schritte
- Kopieren Sie den obigen Code und fügen Sie ihn in die Arduino IDE ein
- Klicken Sie in der Arduino IDE auf die Hochladen-Schaltfläche, um den Code an Ihren Arduino Nano zu senden
- Überprüfen Sie die Ergebnisse im seriellen Monitor; sie werden wie folgt angezeigt:
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Nano' on 'COM15')
New Line
9600 baud
Arduino Nano - Ethernet Tutorial
Arduino Nano - Web Server IP Address: 192.168.0.2

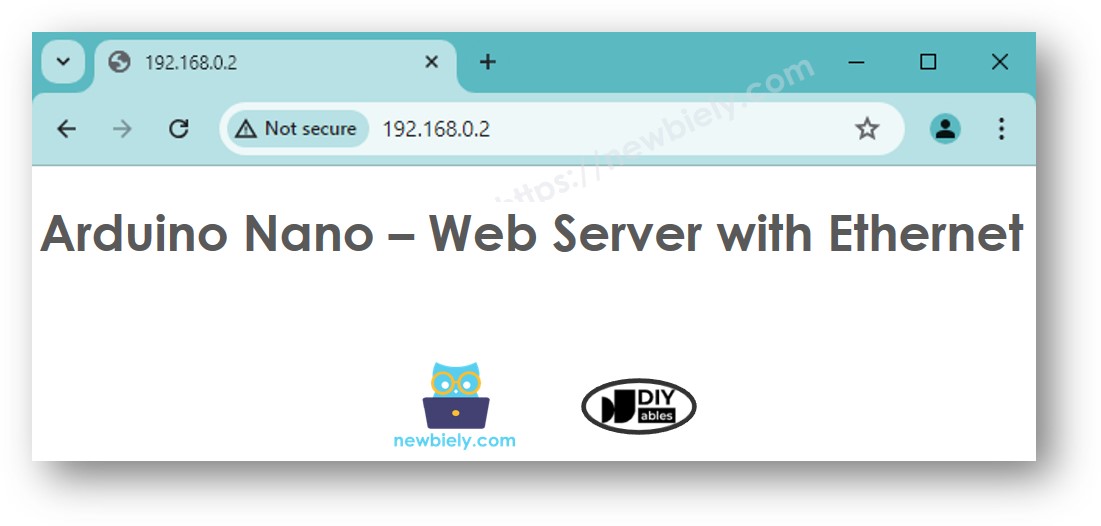

- Kopieren Sie die IP-Adresse von oben und fügen Sie sie in die Adresszeile Ihres Webbrowsers ein. Sie werden eine einfache Webseite sehen, die vom Arduino Nano angezeigt wird.
