Arduino Nano - Berührungssensor - Solenoidschloss

Dieses Tutorial erklärt Ihnen, wie Sie den Arduino Nano und einen Berührungssensor verwenden, um das Solenoidschloss zu steuern.

Anwendung 1 - Der Zustand der Solenoidsperre ist mit dem Zustand des Berührungssensors synchronisiert. Im Detail:

Arduino Nano schaltet das Solenoidschloss ein, wenn der Berührungssensor berührt wird.
Arduino Nano schaltet das Solenoidschloss aus, wenn der Berührungssensor nicht berührt wird.

Application 2 - Der Zustand der Solenoidsperre wird jedes Mal umgeschaltet, wenn der Berührungssensor berührt wird. Genauer gesagt:

Wenn der Arduino Nano feststellt, dass der Berührungssensor berührt wurde (Wechsel von HIGH zu LOW), wird das Solenoidschloss eingeschaltet, falls es derzeit AUS ist, oder ausgeschaltet, falls es derzeit AN ist.
Das Loslassen des Berührungssensors hat keinen Einfluss auf den Zustand des Solenoidschlosses.

Erforderliche Hardware

1	×	Official Arduino Nano
1	×	Alternativ: DIYables ATMEGA328P Nano Development Board
1	×	USB-A-zu-Mini-B-Kabel
1	×	Berührungssensor
1	×	Relais
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Optional) Magnetschloss
1	×	(Optional) 12V Netzteil
1	×	(Optional) DC-Stromanschluss
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Breakout-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Stromverteiler für Arduino Nano

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Solenoidschloss und Berührungssensor

Falls Sie nicht mit einem elektromagnetischen Schloss und einem Berührungssensor vertraut sind (einschließlich Pin-Belegung, Betrieb und Programmierung), können Ihnen die folgenden Tutorials helfen:

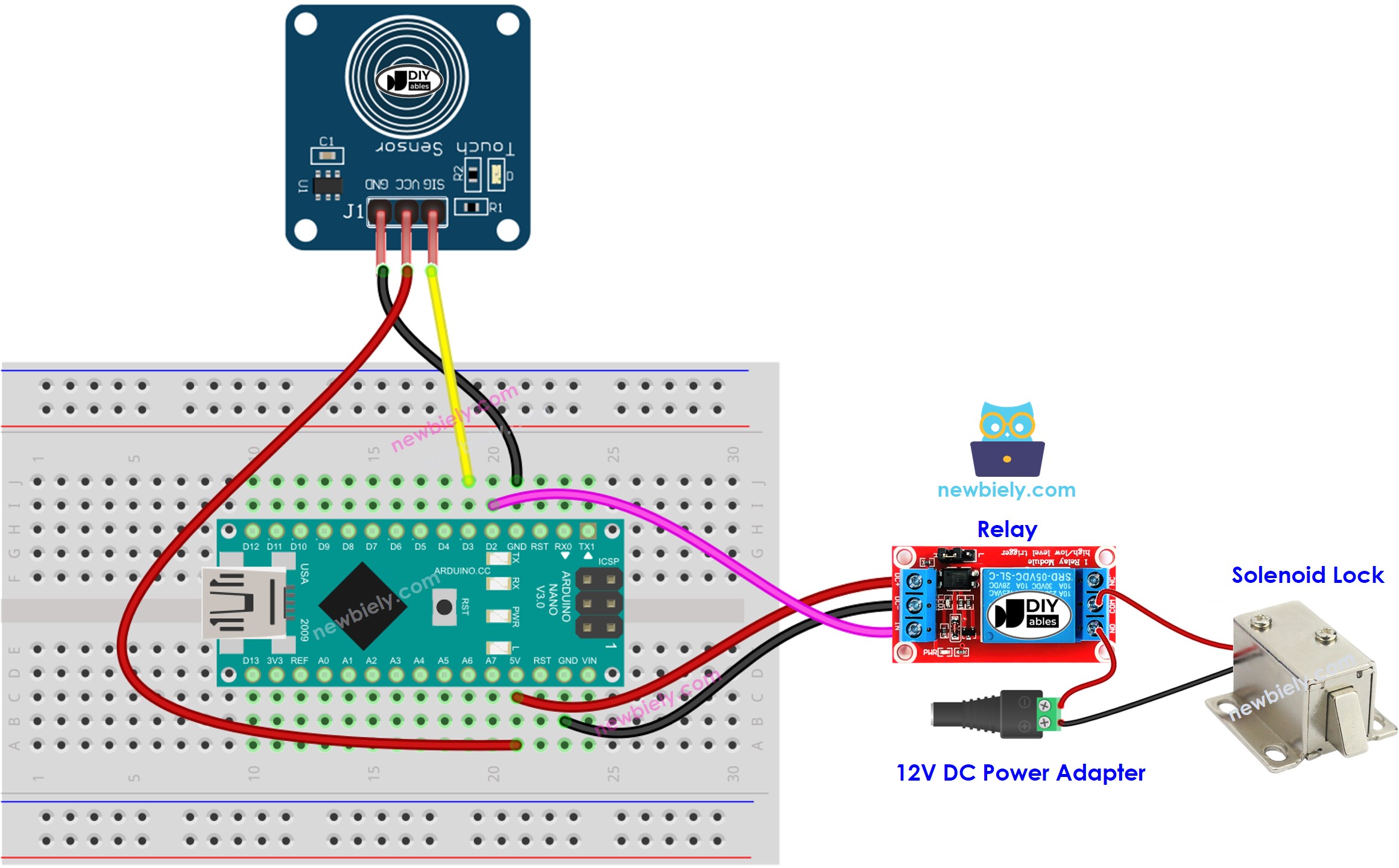

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Siehe Der beste Weg, den Arduino Nano und andere Komponenten mit Strom zu versorgen.

Anwendung 1 - Der Zustand der Magnetverriegelung ist im Einklang mit dem Zustand des Berührungssensors

Arduino Nano-Programmiercode

/* * Dieser Arduino Nano Code wurde von newbiely.de entwickelt * Dieser Arduino Nano Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-nano/arduino-nano-touch-sensor-solenoid-lock */ #define TOUCH_SENSOR_PIN 3 // The Arduino Nano pin connected to the touch sensor #define RELAY_PIN 2 // The Arduino Nano pin connected to the solenoid lock via relay module void setup() { Serial.begin(9600); // Initialize the Serial to communicate with the Serial Monitor. pinMode(TOUCH_SENSOR_PIN, INPUT); // set arduino pin to input mode pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode } void loop() { int touch_state = digitalRead(TOUCH_SENSOR_PIN); // read new state if (touch_state == HIGH) { Serial.println("The sensor is being touched"); digitalWrite(RELAY_PIN, HIGH); // turn on } else if (touch_state == LOW) { Serial.println("The sensor is untouched"); digitalWrite(RELAY_PIN, LOW); // turn off } }

Schnelle Schritte

Verbinden Sie einen Arduino Nano über ein USB-Kabel mit Ihrem Computer.
Starten Sie die Arduino IDE, und wählen Sie das richtige Board und den richtigen Port aus.
Kopieren Sie den Code und öffnen Sie ihn in der Arduino IDE.
Klicken Sie auf die Schaltfläche Hochladen in der Arduino IDE, um den Code zu kompilieren und auf den Arduino Nano hochzuladen.

Berühre den Berührungssensor und halte ihn für ein paar Sekunden gedrückt.
Überprüfe die Veränderung des Zustands der Solenoidsperre.

Sie werden feststellen, dass der Zustand der elektromagnetischen Verriegelung mit dem Zustand des Berührungssensors übereinstimmt.

Code-Erklärung

Schau dir die Zeile-für-Zeile-Erklärung an, die in den Kommentaren des Quellcodes enthalten ist!

Anwendung 2 - Berührungssensor schaltet Solenoidschloss um

Arduino Nano-Code – Berührungssensor schaltet Solenoidschloss um

/* * Dieser Arduino Nano Code wurde von newbiely.de entwickelt * Dieser Arduino Nano Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-nano/arduino-nano-touch-sensor-solenoid-lock */ #define TOUCH_SENSOR_PIN 3 // The Arduino Nano pin connected to the touch sensor #define RELAY_PIN 2 // The Arduino Nano pin connected to the solenoid lock via relay module int solenoidLockState = LOW; // The current state of relay int prev_touch_state; // The previous state of touch sensor int touch_state; // The current state of touch sensor void setup() { Serial.begin(9600); // Initialize the Serial to communicate with the Serial Monitor. pinMode(TOUCH_SENSOR_PIN, INPUT); // set arduino pin to input mode pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode touch_state = digitalRead(TOUCH_SENSOR_PIN); } void loop() { prev_touch_state = touch_state; // save the last state touch_state = digitalRead(TOUCH_SENSOR_PIN); // read new state if (prev_touch_state == LOW && touch_state == HIGH) { Serial.println("The sensor is touched"); // toggle state of relay solenoidLockState = !solenoidLockState; // control relay according to the toggled state digitalWrite(RELAY_PIN, solenoidLockState); } }

Code-Erklärung

Sie finden die Erklärung in den Kommentarzeilen des oben gezeigten Arduino Nano-Codes.

Im Code ist der Ausdruck solenoidLockState = !solenoidLockState dem folgenden Code äquivalent:

if(solenoidLockState == LOW) solenoidLockState = HIGH; else solenoidLockState = LOW;

Schnelle Schritte

Kopiere den Code und öffne ihn in der Arduino-IDE.
Lade den Code auf das Arduino Nano hoch.
Berühre den Berührungssensor mehrmals und lasse ihn los.
Überprüfe die Änderung des Zustands des Solenoidschlosses.

Sie werden feststellen, dass das Solenoidschloss jedes Mal, wenn Sie den Berührungssensor berühren, einmal ein- oder ausgeschaltet wird.

Video Tutorial

Wir erwägen die Erstellung von Video-Tutorials. Wenn Sie Video-Tutorials für wichtig halten, abonnieren Sie bitte unseren YouTube-Kanal , um uns zu motivieren, die Videos zu erstellen.
