Arduino Nano - OLED-Uhr
Dieses Tutorial zeigt dir, wie man eine OLED-Uhr mit einem Arduino Nano, RTC-Modul und OLED-Display erstellt. Das Tutorial enthält Anleitungen für sowohl DS3231- als auch DS1307-RTC-Module. Im Detail:
- Arduino Nano erhält die Stunde, Minute und Sekunde von einem DS3231 RTC-Modul und zeigt sie auf einem OLED an
- Arduino Nano erhält die Stunde, Minute und Sekunde von einem DS1307 RTC-Modul und zeigt sie auf einem OLED an
Sie können eines der beiden RTC-Module wählen: DS3231 und DS1307. Für weitere Informationen verweisen Sie bitte auf DS3231 vs DS1307.
Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables Sensor-Kit (30 Sensoren/Displays) | |
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.
Über OLED-, DS3231- und DS1307 RTC-Modul
Falls Sie mit OLED, DS3231 und DS1307 nicht vertraut sind (Pinbelegung, wie sie funktionieren, wie man sie programmiert ...), können Ihnen die folgenden Tutorials helfen:
OLED- und RTC-Bibliotheken installieren
- Klicke auf das Bibliotheken-Symbol in der linken Seitenleiste der Arduino IDE.

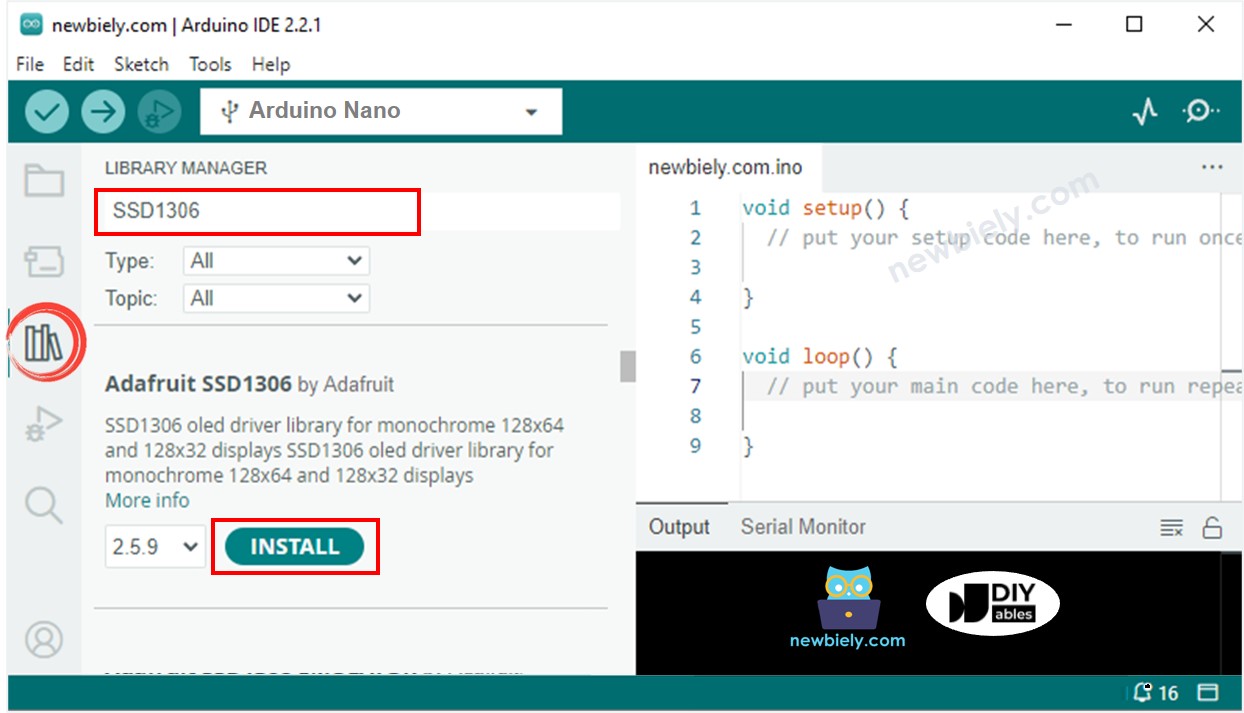

- Suche nach “SSD1306” und finde die SSD1306-Bibliothek von Adafruit.
- Drücke die Installieren-Schaltfläche, um die Installation abzuschließen.
- Sie werden aufgefordert, weitere Bibliotheksabhängigkeiten zu installieren.
- Um alle von ihnen zu installieren, klicken Sie auf die Schaltfläche Alle installieren.

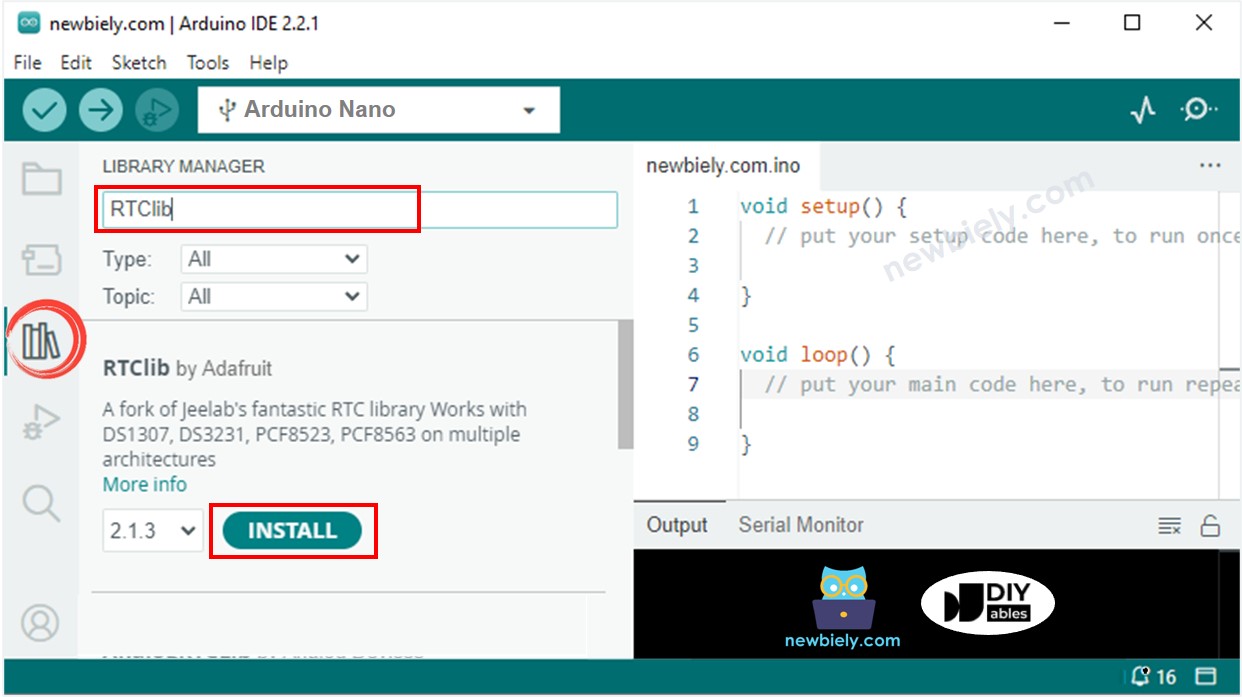

- Suchen Sie nach “RTClib” und finden Sie die von Adafruit erstellte RTC-Bibliothek. Diese Bibliothek ist sowohl mit dem DS3231 als auch mit dem DS1307 kompatibel.
- Drücken Sie die Installieren-Schaltfläche, um die RTC-Bibliothek zu installieren.
Zeit vom DS3231 RTC-Modul auslesen und auf dem OLED-Display anzeigen

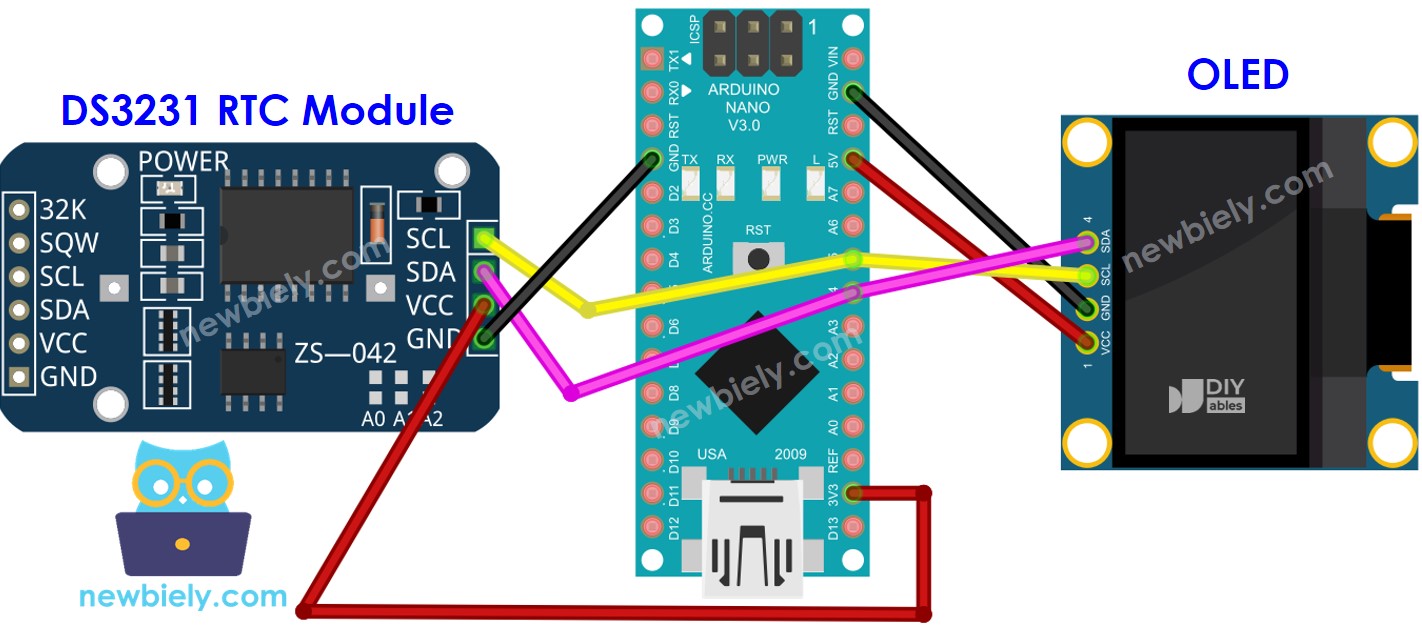

Verdrahtungsdiagramm
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
Arduino Nano Code - DS3231 und OLED
/*
* Dieser Arduino Nano Code wurde von newbiely.de entwickelt
* Dieser Arduino Nano Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-nano/arduino-nano-oled-clock
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <RTClib.h>
#define OLED_WIDTH 128 // OLED display width, in pixels
#define OLED_HEIGHT 64 // OLED display height, in pixels
Adafruit_SSD1306 oled(OLED_WIDTH, OLED_HEIGHT, &Wire, -1); // // create SSD1306 display object connected to I2C
RTC_DS3231 rtc;
String time;
void setup() {
Serial.begin(9600);
// initialize OLED display with address 0x3C for 128x64
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Serial.println(F("SSD1306 allocation failed"));
while (true);
}
delay(2000); // wait for initializing
oled.clearDisplay(); // clear display
oled.setTextSize(1); // text size
oled.setTextColor(WHITE); // text color
oled.setCursor(0, 10); // position to display
// SETUP RTC MODULE
if (! rtc.begin()) {
Serial.println("Couldn't find RTC");
Serial.flush();
while (true);
}
// automatically sets the RTC to the date & time on PC this sketch was compiled
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
time.reserve(10); // to avoid fragmenting memory when using String
}
void loop() {
DateTime now = rtc.now();
time = "";
time += now.hour();
time += ':';
time += now.minute();
time += ':';
time += now.second();
oled_display_center(time);
}
void oled_display_center(String text) {
int16_t x1;
int16_t y1;
uint16_t width;
uint16_t height;
oled.getTextBounds(text, 0, 0, &x1, &y1, &width, &height);
// center the display both horizontally and vertically
oled.clearDisplay(); // clear display
oled.setCursor((OLED_WIDTH - width) / 2, (OLED_HEIGHT - height) / 2);
oled.println(text); // text to display
oled.display();
}
Schnelle Schritte
- Kopiere den Code und öffne ihn mit der Arduino IDE.
- Klicke in der Arduino IDE auf die Upload-Schaltfläche, um den Code an den Arduino Nano zu senden.
- Stelle den Sensor in heißes oder kaltes Wasser oder halte ihn in deiner Hand.
- Sieh dir die Ergebnisse auf dem OLED-Display an.
Zeit vom DS1307 RTC-Modul auslesen und auf dem OLED anzeigen

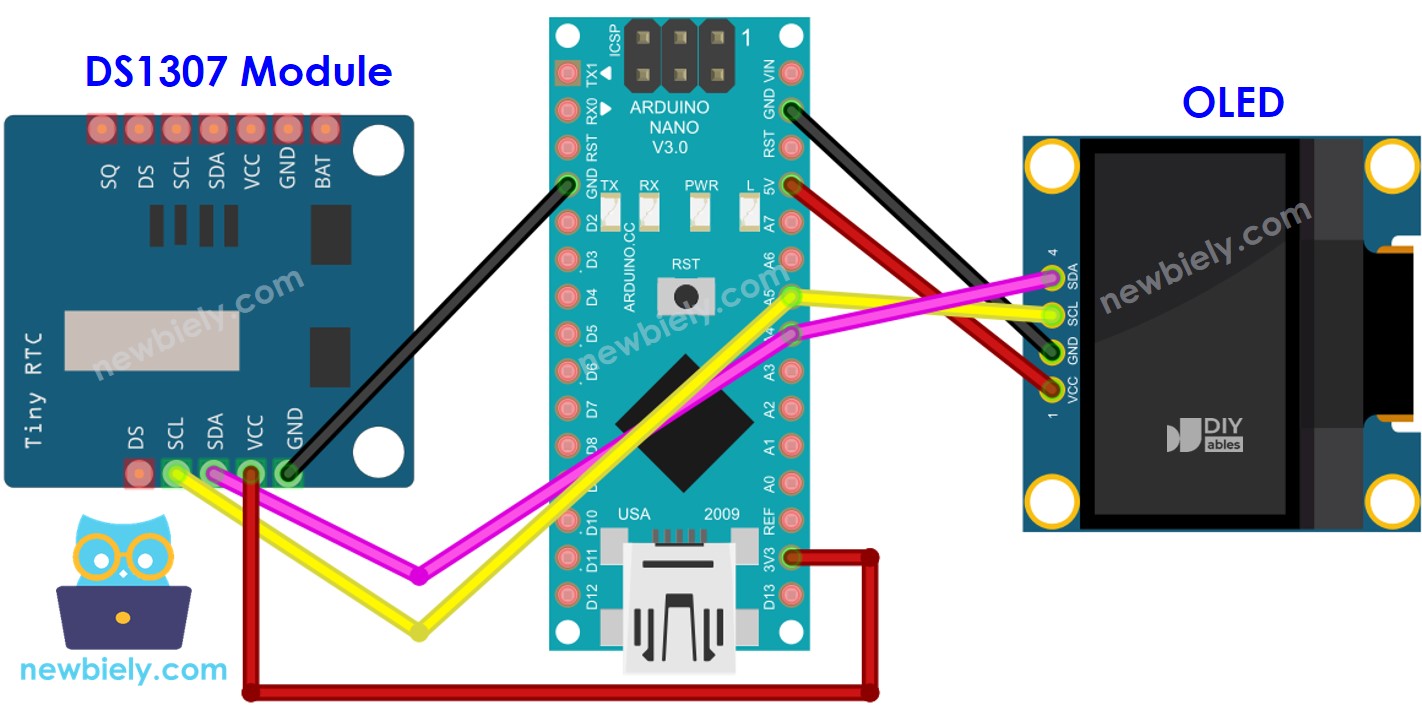

Schaltplan
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
Siehe Der beste Weg, den Arduino Nano und andere Komponenten mit Strom zu versorgen.
Arduino Nano Code - DS1307 und OLED
/*
* Dieser Arduino Nano Code wurde von newbiely.de entwickelt
* Dieser Arduino Nano Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-nano/arduino-nano-oled-clock
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <RTClib.h>
#define OLED_WIDTH 128 // OLED display width, in pixels
#define OLED_HEIGHT 64 // OLED display height, in pixels
Adafruit_SSD1306 oled(OLED_WIDTH, OLED_HEIGHT, &Wire, -1); // // create SSD1306 display object connected to I2C
RTC_DS1307 rtc;
String time;
void setup() {
Serial.begin(9600);
// initialize OLED display with address 0x3C for 128x64
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Serial.println(F("SSD1306 allocation failed"));
while (true);
}
delay(2000); // wait for initializing
oled.clearDisplay(); // clear display
oled.setTextSize(1); // text size
oled.setTextColor(WHITE); // text color
oled.setCursor(0, 10); // position to display
// SETUP RTC MODULE
if (! rtc.begin()) {
Serial.println("Couldn't find RTC");
Serial.flush();
while (true);
}
// automatically sets the RTC to the date & time on PC this sketch was compiled
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
time.reserve(10); // to avoid fragmenting memory when using String
}
void loop() {
DateTime now = rtc.now();
time = "";
time += now.hour();
time += ':';
time += now.minute();
time += ':';
time += now.second();
oled_display_center(time);
}
void oled_display_center(String text) {
int16_t x1;
int16_t y1;
uint16_t width;
uint16_t height;
oled.getTextBounds(text, 0, 0, &x1, &y1, &width, &height);
// center the display both horizontally and vertically
oled.clearDisplay(); // clear display
oled.setCursor((OLED_WIDTH - width) / 2, (OLED_HEIGHT - height) / 2);
oled.println(text); // text to display
oled.display();
}
Schnelle Schritte
- Kopieren Sie den Code und öffnen Sie ihn in der Arduino IDE.
- Klicken Sie in der Arduino IDE auf die Schaltfläche Hochladen, um den Code auf das Arduino Nano zu übertragen.
- Platzieren Sie den Sensor in heißem und kaltem Wasser oder halten Sie ihn in der Hand.
- Sehen Sie sich das Ergebnis auf dem OLED-Display an.
