Arduino Nano – Potentiometer-LED

In einem vorherigen Tutorial haben wir gelernt, wie man die Helligkeit der LED basierend auf dem Ausgangswert des Potentiometers anpasst.

Dieses Tutorial zeigt dir, wie man Arduino Nano und ein Potentiometer verwendet, um eine LED zu steuern. Im Detail:

Wenn der analoge Wert des Potentiometers größer als ein Schwellenwert ist, schaltet der Arduino Nano die LED ein
Wenn der analoge Wert des Potentiometers kleiner als ein Schwellenwert ist, schaltet der Arduino Nano die LED aus
Wenn die Ausgangsspannung des Potentiometers größer als ein Schwellenwert ist, schaltet der Arduino Nano die LED ein
Wenn die Ausgangsspannung des Potentiometers kleiner als ein Schwellenwert ist, schaltet der Arduino Nano die LED aus

Erforderliche Hardware

1	×	Official Arduino Nano
1	×	Alternativ: DIYables ATMEGA328P Nano Development Board
1	×	USB-A-zu-Mini-B-Kabel
1	×	Potentiometer
1	×	Alternativ: 10k Ohm Trimmer Potentiometer
1	×	(Alternativ) Potentiometer Kit
1	×	(Alternativ) Potentiometer Module with Knob
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	220Ω Resistor
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Breakout-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Stromverteiler für Arduino Nano

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Kaufhinweis: Um den Verdrahtungsprozess zu vereinfachen, empfehlen wir die Verwendung des LED Module, das mit einem eingebauten Widerstand geliefert wird.

Über LED und Potentiometer

Wenn Sie mit LED und Potentiometer (einschließlich Pinbelegung, Betrieb und Programmierung) nicht vertraut sind, können Ihnen die folgenden Tutorials helfen:

Verdrahtungsdiagramm

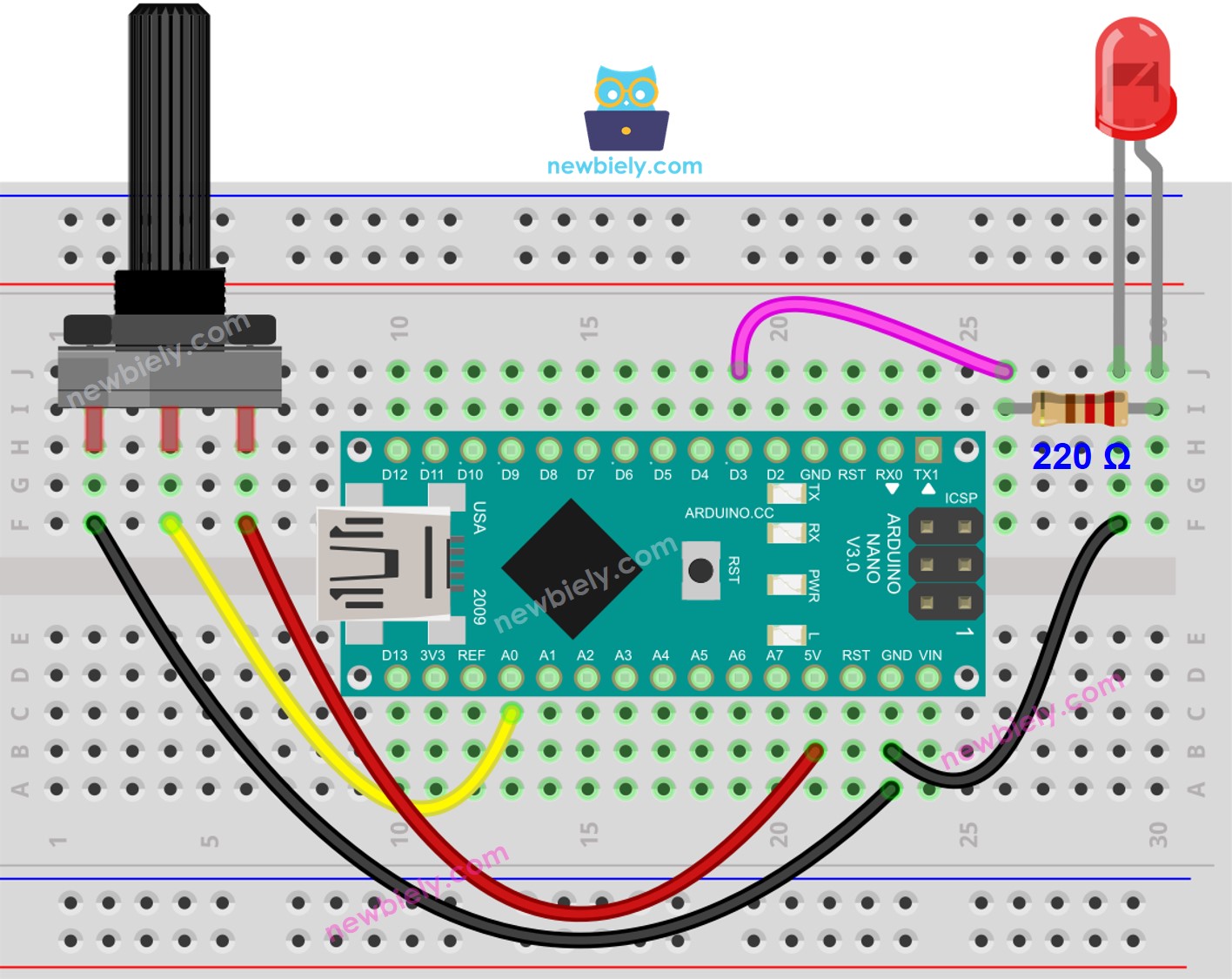

Arduino Nano Potentiometer LED-Schaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Siehe Der beste Weg, den Arduino Nano und andere Komponenten mit Strom zu versorgen.

Arduino Nano Code - analoger Schwellenwert

/* * Dieser Arduino Nano Code wurde von newbiely.de entwickelt * Dieser Arduino Nano Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-nano/arduino-nano-potentiometer-led */ const int POTENTIOMETER_PIN = A0; // The Arduino Nano pin connected to Potentiometer pin const int LED_PIN = 3; // The Arduino Nano pin connected to LED's pin const int ANALOG_THRESHOLD = 500; void setup() { pinMode(LED_PIN, OUTPUT); // set arduino pin to output mode } void loop() { int analog_value = analogRead(POTENTIOMETER_PIN); // read the input on analog pin if(analog_value > ANALOG_THRESHOLD) digitalWrite(LED_PIN, HIGH); // turn on LED else digitalWrite(LED_PIN, LOW); // turn off LED }

Schnelle Schritte

Schließen Sie Ihren Arduino Nano mit einem USB-Kabel an Ihren Computer an.
Starten Sie die Arduino IDE, wählen Sie das richtige Board und den richtigen Port aus.
Öffnen Sie den Code in der Arduino IDE.
Klicken Sie in der Arduino IDE auf die Hochladen-Schaltfläche, um den Code zu kompilieren und auf den Arduino Nano hochzuladen.

Drehe das Potentiometer.
Überprüfe die Veränderung des Zustands der LED.

Code-Erklärung

Schau dir die Zeilen-für-Zeile-Erklärung an, die in den Kommentaren des Quellcodes enthalten ist!

Arduino Nano Code - Spannungsschwelle

Der analoge Wert eines Potentiometers wird in einen Spannungswert umgewandelt. Dieser Spannungswert wird dann mit einem Spannungsschwellenwert verglichen, der dazu führt, dass die LED aktiviert wird.

/* * Dieser Arduino Nano Code wurde von newbiely.de entwickelt * Dieser Arduino Nano Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-nano/arduino-nano-potentiometer-led */ const int POTENTIOMETER_PIN = A0; // The Arduino Nano pin connected to Potentiometer pin const int LED_PIN = 3; // The Arduino Nano pin connected to LED's pin const float VOLTAGE_THRESHOLD = 2.5; // Voltages void setup() { pinMode(LED_PIN, OUTPUT); // set arduino pin to output mode } void loop() { int analog_value = analogRead(POTENTIOMETER_PIN); // read the input on analog pin float voltage = floatMap(analog_value, 0, 1023, 0, 5); // Rescale to potentiometer's voltage if(voltage > VOLTAGE_THRESHOLD) digitalWrite(LED_PIN, HIGH); // turn on LED else digitalWrite(LED_PIN, LOW); // turn off LED } float floatMap(float x, float in_min, float in_max, float out_min, float out_max) { return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min; }

Video Tutorial

Wir erwägen die Erstellung von Video-Tutorials. Wenn Sie Video-Tutorials für wichtig halten, abonnieren Sie bitte unseren YouTube-Kanal , um uns zu motivieren, die Videos zu erstellen.
