Arduino Nano - DHT11 - LCD

Dieses Tutorial erklärt dir, wie man mit dem Arduino Nano die Temperatur und Luftfeuchtigkeit vom DHT11-Sensor ausliest und sie auf einem I2C-LCD-Display anzeigt.

Erforderliche Hardware

1	×	Official Arduino Nano
1	×	Alternativ: DIYables ATMEGA328P Nano Development Board
1	×	USB-A-zu-Mini-B-Kabel
1	×	LCD I2C
1	×	DHT11 Temperatur- und Feuchtigkeitssensor
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Breakout-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Stromverteiler für Arduino Nano

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über DHT11 und LCD

Wenn Sie mit dem DHT11-Temperatur- und Feuchtigkeitssensor sowie LCD (Pinbelegung, Funktionsweise, Programmierung ...) nicht vertraut sind, können die folgenden Tutorials helfen:

Verdrahtungsdiagramm

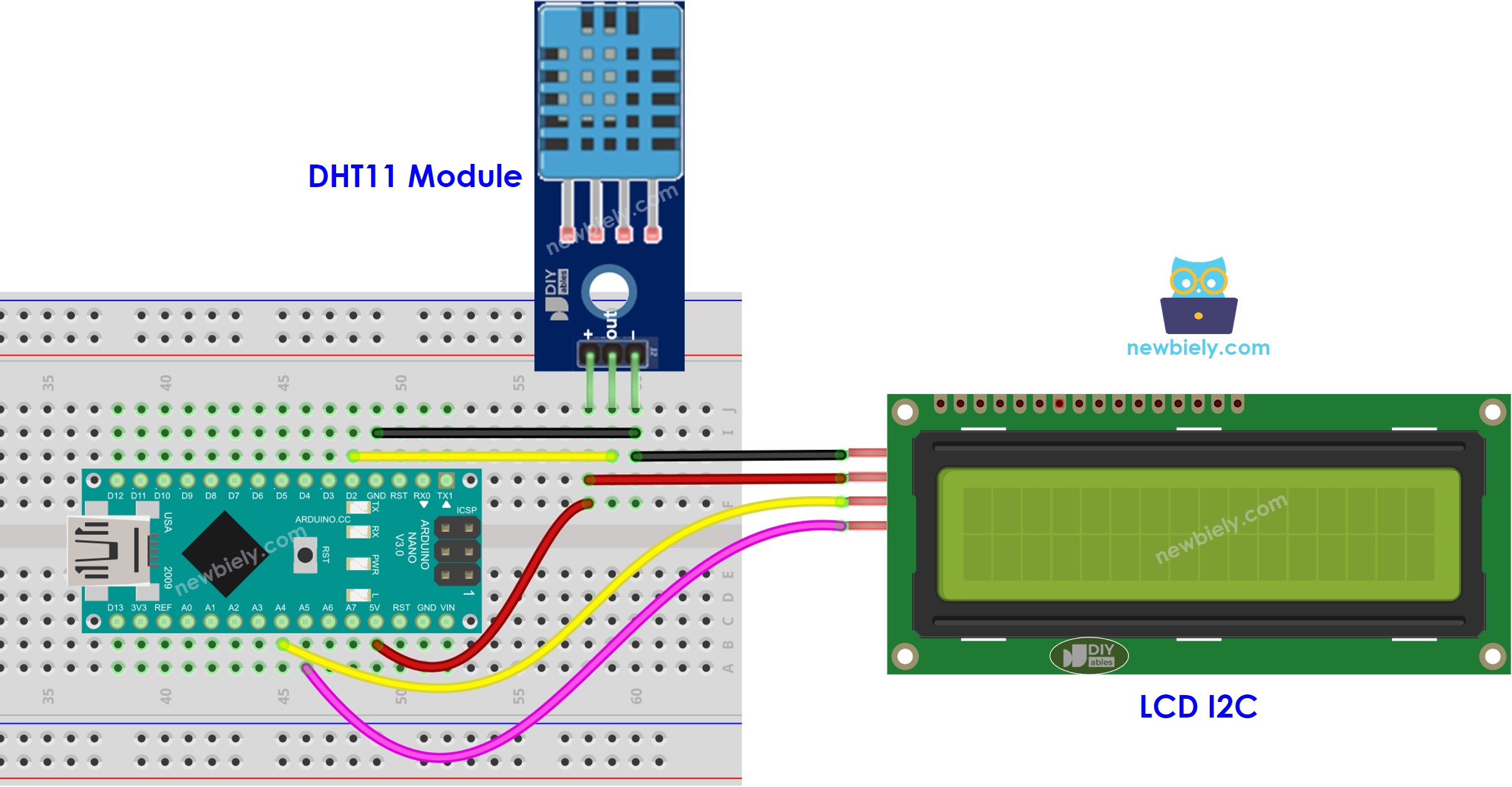

Arduino Nano - DHT11- und LCD-Verdrahtungsdiagramm

Arduino Nano DHT11 Temperatur- und Feuchtigkeits-LCD-Schaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Bitte beachten Sie, dass die Stromversorgung vom 5-V-Pin des Arduino Nano möglicherweise nicht ausreicht, um sowohl den DHT11 als auch das LCD zu betreiben. Wenn das LCD nichts anzeigt, fügen Sie bitte zusätzliche Stromversorgung für das LCD und den DHT11 hinzu, wie im untenstehenden Verdrahtungsdiagramm gezeigt.

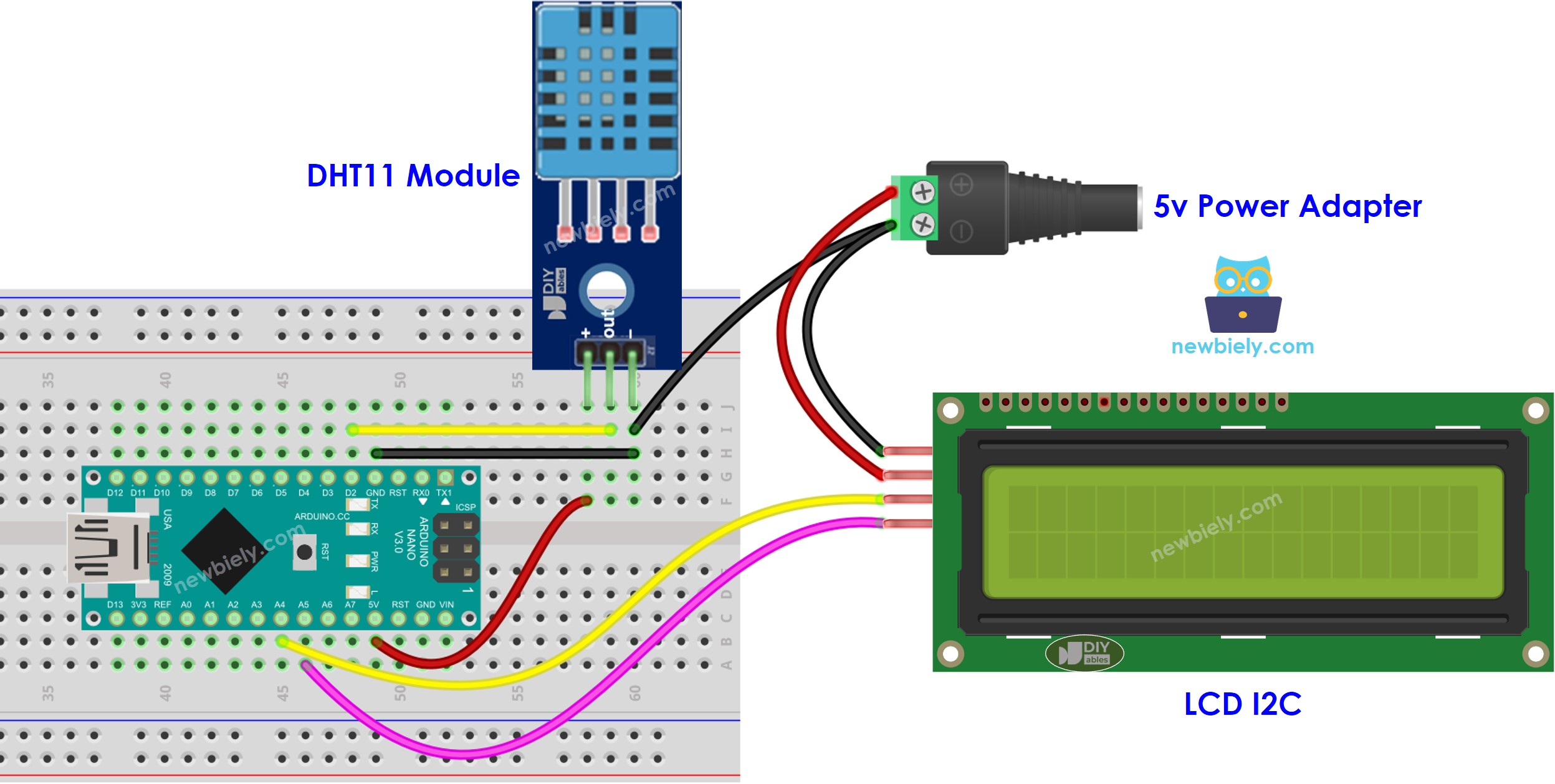

Arduino Nano DHT11 Temperatur Luftfeuchtigkeit LCD externe Stromversorgung Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Siehe Der beste Weg, den Arduino Nano und andere Komponenten mit Strom zu versorgen.

Arduino Nano Code - DHT11-Sensor - LCD I2C

/* * Dieser Arduino Nano Code wurde von newbiely.de entwickelt * Dieser Arduino Nano Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-nano/arduino-nano-dht11-lcd */ #include <LiquidCrystal_I2C.h> #include "DHT.h" #define DHT_PIN 2 // The Arduino Nano pin connected to DHT11 sensor #define DHT_TYPE DHT11 LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows DHT dht11(DHT_PIN, DHT_TYPE); void setup() { dht11.begin(); // initialize the sensor lcd.init(); // Initialize the LCD I2C display lcd.backlight(); // open the backlight } void loop() { delay(2000); // wait a few seconds between measurements float humi = dht11.readHumidity(); // read humidity float temperature_C = dht11.readTemperature(); // read temperature lcd.clear(); // check if any reads failed if (isnan(humi) || isnan(temperature_C)) { lcd.setCursor(0, 0); lcd.print("Failed"); } else { lcd.setCursor(0, 0); // start to print at the first row lcd.print("Temp: "); lcd.print(temperature_C); // print the temperature lcd.print((char)223); // print ° character lcd.print("C"); lcd.setCursor(0, 1); // start to print at the second row lcd.print("Humi: "); lcd.print(humi); // print the humidity lcd.print("%"); } }

※ Notiz:

Die Adresse des LCD kann je nach Hersteller variieren. In unserem Code haben wir 0x27 verwendet, das vom Hersteller DIYables festgelegt wird.

Schnelle Schritte

Verbinde ein USB-Kabel zwischen dem Arduino Nano und dem PC.
Öffne die Arduino IDE, wähle das richtige Board und den richtigen Port.
Klicke auf das Bibliotheken-Symbol in der linken Leiste der Arduino IDE.
Suche nach “DHT” und finde die DHT-Sensor-Bibliothek von Adafruit.
Drücke die Installieren-Schaltfläche, um die Bibliothek zu installieren.

Sie werden aufgefordert, weitere Bibliotheksabhängigkeiten zu installieren.
Klicken Sie auf die Schaltfläche Alle installieren, um alle notwendigen Bibliotheksabhängigkeiten zu installieren.

Arduino Nano Adafruit einheitliche Sensorbibliothek

Suchen Sie nach “LiquidCrystal I2C” und finden Sie die LiquidCrystal_I2C-Bibliothek von Frank de Brabander.
Dann klicken Sie auf den Installieren Button, um die Bibliothek zu installieren.

Arduino Nano LiquidCrystal I2C-Bibliothek

Kopieren Sie den obigen Code und öffnen Sie ihn mit der Arduino IDE.
Klicken Sie in der Arduino IDE auf die Hochladen-Schaltfläche, um den Code an den Arduino Nano zu senden.
Ändern Sie die Temperatur in der Umgebung des Sensors.
Überprüfen Sie das Ergebnis auf dem LCD.

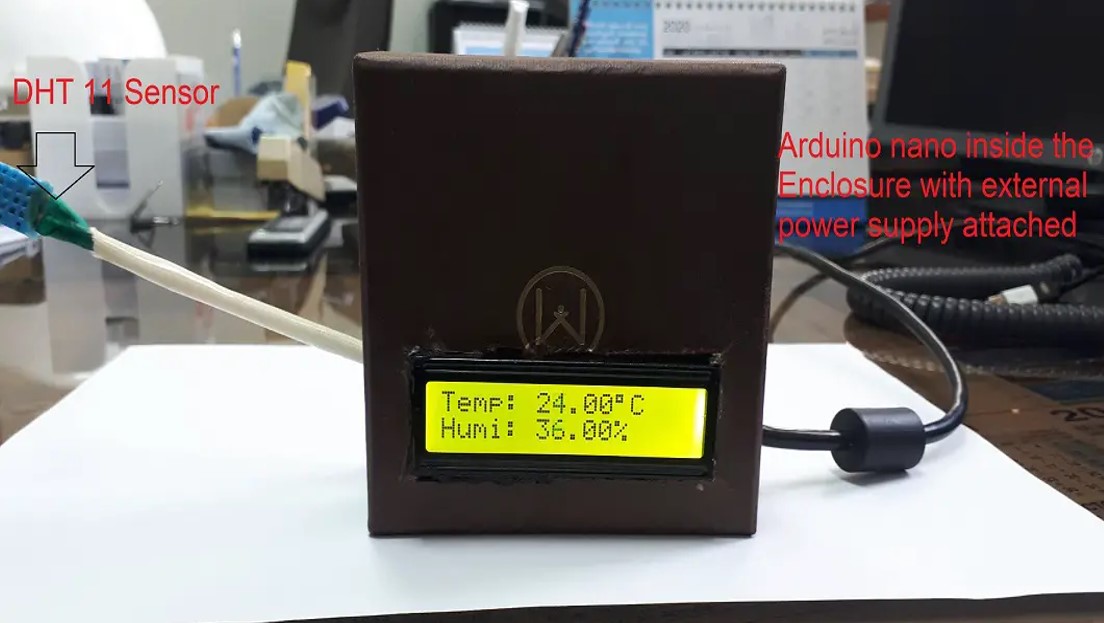

Ein Großvater, der mit diesem Tutorial lernte, um seinem Enkel zu helfen, testete diesen Code mit dem Arduino Nano und sandte uns das Ergebnis wie folgt:

Arduino Nano Anzeige von Temperatur und Luftfeuchtigkeit auf dem LCD

Wenn das LCD nichts anzeigt, schauen Sie sich die Fehlerbehebung am LCD I2C an.
