Arduino Nano - Potentiometer-Relais

Dieses Tutorial zeigt dir, wie man Arduino Nano und ein Potentiometer verwendet, um ein Relais zu steuern. Im Detail:

Der Arduino Nano bestimmt, ob der analoge Wert des Potentiometers über oder unter einem Schwellenwert liegt, und handelt entsprechend, indem er das Relais ein- oder ausschaltet.
Der Arduino Nano bestimmt, ob die Ausgangsspannung des Potentiometers über oder unter einem Schwellenwert liegt, und handelt entsprechend, indem er das Relais ein- oder ausschaltet.

Indem wir ein Relais an eine Glühbirne, einen LED-Streifen, einen Motor oder einen Aktuator anschließen, können wir Arduino Nano und ein Potentiometer verwenden, um die Glühbirne, den LED-Streifen, den Motor oder den Aktuator zu regulieren.

Erforderliche Hardware

1	×	Official Arduino Nano
1	×	Alternativ: DIYables ATMEGA328P Nano Development Board
1	×	USB-A-zu-Mini-B-Kabel
1	×	Potentiometer
1	×	Alternativ: 10k Ohm Trimmer Potentiometer
1	×	(Alternativ) Potentiometer Kit
1	×	(Alternativ) Potentiometer Module with Knob
1	×	Relais
1	×	Warning Light Bright Waterproof
1	×	12V Netzteil
1	×	DC-Stromanschluss
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Breakout-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Stromverteiler für Arduino Nano

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Relais und Potentiometer

Wenn Sie mit Relais und Potentiometern nicht vertraut sind (einschließlich Pinbelegung, Funktionsweise, Programmierung usw.), können Ihnen folgende Tutorials helfen:

Verdrahtungsdiagramm

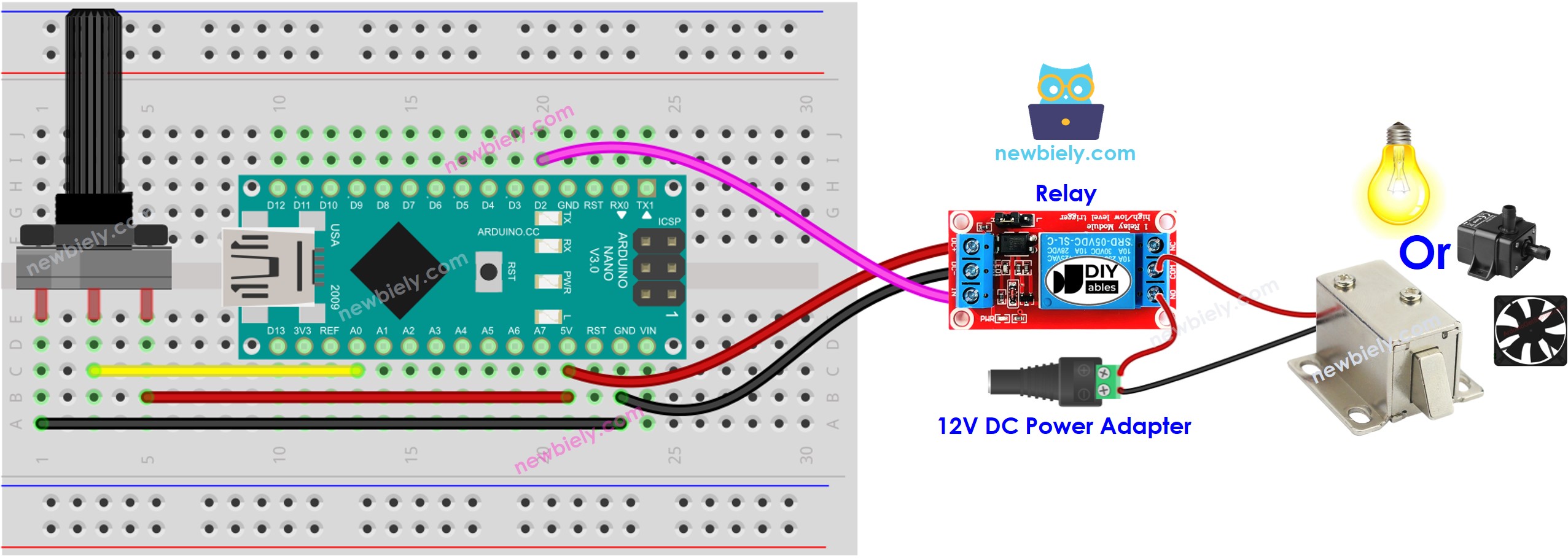

Arduino Nano Potentiometer-Relais-Schaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Siehe Der beste Weg, den Arduino Nano und andere Komponenten mit Strom zu versorgen.

Arduino Nano Code - Analoge Schwelle

/* * Dieser Arduino Nano Code wurde von newbiely.de entwickelt * Dieser Arduino Nano Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-nano/arduino-nano-potentiometer-relay */ const int POTENTIOMETER_PIN = A0; // The Arduino Nano pin connected to Potentiometer pin const int RELAY_PIN = 2; // The Arduino Nano pin connected to Relay's pin const int ANALOG_THRESHOLD = 500; void setup() { pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode } void loop() { int analog_value = analogRead(POTENTIOMETER_PIN); // read the input on analog pin if(analog_value > ANALOG_THRESHOLD) digitalWrite(RELAY_PIN, HIGH); // turn on Relay else digitalWrite(RELAY_PIN, LOW); // turn off Relay }

Schnelle Schritte

Verbinde deinen Arduino Nano mit deinem Computer über ein USB-Kabel.
Starte die Arduino IDE, wähle das passende Board und den Port aus.
Kopiere den obigen Code und öffne ihn in der Arduino IDE.
Klicke auf die Hochladen-Schaltfläche in der Arduino IDE, um den Code zu kompilieren und auf den Arduino Nano hochzuladen.

Drehen Sie am Potentiometer.
Überprüfen Sie die Änderung des Relaiszustands.

Code-Erklärung

Schau dir die Zeile-für-Zeile-Erklärung an, die in den Kommentaren des Quellcodes enthalten ist!

Arduino Nano Code - Spannungsschwelle

Der analoge Wert eines Potentiometers wird in eine Spannung umgewandelt. Diese Spannung wird dann mit einer Spannungsschwelle verglichen. Wenn die Spannung größer oder gleich der Schwelle ist, wird das Relais ausgelöst.

/* * Dieser Arduino Nano Code wurde von newbiely.de entwickelt * Dieser Arduino Nano Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-nano/arduino-nano-potentiometer-relay */ const int POTENTIOMETER_PIN = A0; // The Arduino Nano pin connected to Potentiometer pin const int RELAY_PIN = 2; // The Arduino Nano pin connected to Relay's pin const float VOLTAGE_THRESHOLD = 2.5; // Voltages void setup() { pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode } void loop() { int analog_value = analogRead(POTENTIOMETER_PIN); // read the input on analog pin float voltage = floatMap(analog_value, 0, 1023, 0, 5); // Rescale to potentiometer's voltage if(voltage > VOLTAGE_THRESHOLD) digitalWrite(RELAY_PIN, HIGH); // turn on Relay else digitalWrite(RELAY_PIN, LOW); // turn off Relay } float floatMap(float x, float in_min, float in_max, float out_min, float out_max) { return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min; }
