ESP32 - Knopf-Solenoidschloss

Dieses Tutorial zeigt Ihnen, wie Sie den ESP32 zusammen mit dem Taster und dem Solenoidschloss verwenden. Im Detail lernen wir, wie man den Taster verwendet, um das Solenoidschloss ohne Entprellung und mit Entprellung zu steuern. Jedes Mal, wenn der Taster gedrückt wird, wird die Tür 10 Sekunden lang entriegelt und danach verriegelt.

Erforderliche Hardware

1	×	ESP32 ESP-WROOM-32 Entwicklungsmodul
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	Breadboard-Taster mit Kappe
1	×	Breadboard-Taster-Kit
1	×	Panel-Drucktaster
1	×	Taster-Modul
1	×	Relais
1	×	Magnetschloss
1	×	12V Netzteil
1	×	(Optional) DC-Stromanschluss
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP32
1	×	(Empfohlen) Breakout Expansion Board for ESP32
1	×	(Empfohlen) Stromverteiler für ESP32

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables ESP32 Starter-Kit (ESP32 enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Knopf und Solenoidschloss

Wir haben spezifische Tutorials zum elektromagnetischen Türschloss und zum Taster. Jedes Tutorial enthält detaillierte Informationen und Schritt-für-Schritt-Anleitungen zur Hardware-Pinbelegung, zum Funktionsprinzip, zur Verdrahtung mit dem ESP32 und zum ESP32-Code... Erfahren Sie mehr darüber unter den folgenden Links:

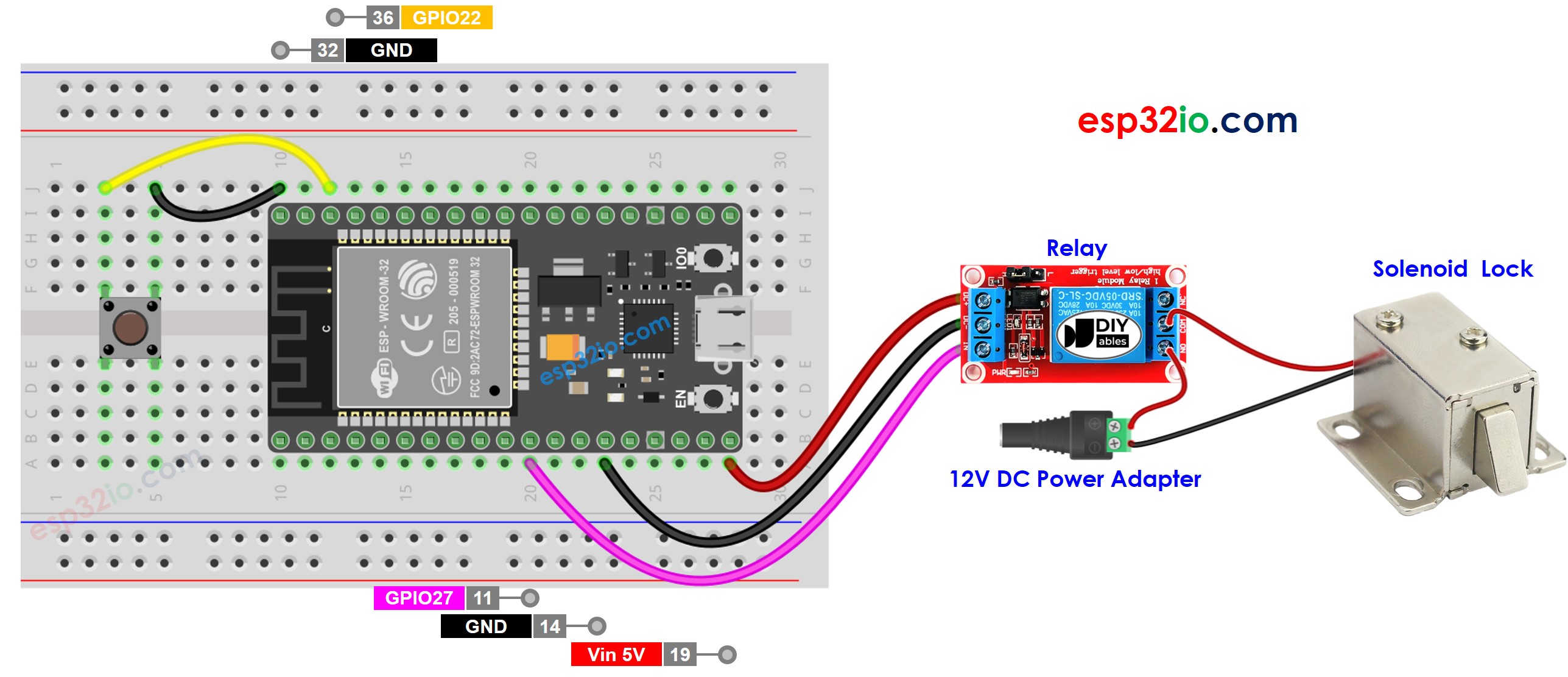

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Wenn Sie nicht wissen, wie Sie ESP32 und andere Komponenten mit Strom versorgen, finden Sie Anleitungen im folgenden Tutorial: Wie man ESP32 mit Strom versorgt.

ESP32-Code – Knopfsteuerung des Solenoidschlosses ohne Entprellen

/* * Dieser ESP32 Code wurde von newbiely.de entwickelt * Dieser ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32/esp32-button-solenoid-lock */ #define BUTTON_PIN 22 // ESP32 pin GPIO22 connected to button #define RELAY_PIN 27 // ESP32 pin GPIO27 connected to the solenoid lock relay // variables will change: int prev_button_state; // the previous state of button int button_state; // the current state of button void setup() { Serial.begin(9600); // initialize serial pinMode(BUTTON_PIN, INPUT_PULLUP); // set ESP32 pin to input pull-up mode pinMode(RELAY_PIN, OUTPUT); // set ESP32 pin to output mode digitalWrite(RELAY_PIN, HIGH); // lock the door button_state = digitalRead(BUTTON_PIN); } void loop() { prev_button_state = button_state; // save the last state button_state = digitalRead(BUTTON_PIN); // read new state if (prev_button_state == HIGH && button_state == LOW) { Serial.println("The button is pressed"); digitalWrite(RELAY_PIN, LOW); // unlock the door in 10 seconds delay(10000); // 10 seconds digitalWrite(RELAY_PIN, HIGH); // lock the door again } }

Schnelle Schritte

Wenn dies das erste Mal ist, dass Sie ESP32 verwenden, sehen Sie wie man die Umgebung für ESP32 in der Arduino IDE einrichtet.
Schließen Sie die Verkabelung wie im obigen Bild an.
Schließen Sie das ESP32-Board über ein Micro-USB-Kabel an Ihren PC an.
Öffnen Sie die Arduino IDE auf Ihrem PC.
Wählen Sie das richtige ESP32-Board (z. B. ESP32 Dev Module) und den COM-Port aus.
Kopieren Sie den obigen Code und fügen Sie ihn in die Arduino IDE ein.
Kompilieren und Hochladen des Codes auf das ESP32-Board, indem Sie in der Arduino IDE auf die Schaltfläche Upload klicken.
Drücken Sie den Knopf einmal.
Sehen Sie den Zustand der Verriegelungszunge.

Zeilenweise Code-Erklärung

Der obige ESP32-Code enthält eine zeilenweise Erläuterung. Bitte lesen Sie die Kommentare im Code!

In der Praxis müssen wir das Entprellen des Buttons durchführen. Der nächste Teil wird zeigen, wie man das Entprellen des Buttons durchführt.

ESP32-Code – Tastensteuerung des Solenoidschlosses mit Entprellung

Warum muss man den Knopf entprellen? ⇒ siehe ESP32 - Button Debounce tutorial

/* * Dieser ESP32 Code wurde von newbiely.de entwickelt * Dieser ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32/esp32-button-solenoid-lock */ #include <ezButton.h> #define BUTTON_PIN 22 // ESP32 pin GPIO22 connected to button #define RELAY_PIN 27 // ESP32 pin GPIO27 connected to the solenoid lock relay ezButton button(BUTTON_PIN); // create ezButton object that attach to pin 7; void setup() { Serial.begin(9600); // initialize serial pinMode(RELAY_PIN, OUTPUT); // set ESP32 pin to output mode button.setDebounceTime(50); // set debounce time to 50 milliseconds digitalWrite(RELAY_PIN, HIGH); // lock the door } void loop() { button.loop(); // MUST call the loop() function first if (button.isPressed()) { Serial.println("The button is pressed"); digitalWrite(RELAY_PIN, LOW); // unlock the door in 10 seconds delay(10000); // 10 seconds digitalWrite(RELAY_PIN, HIGH); // lock the door again } }

Schnelle Schritte

Wenn dies das erste Mal ist, dass Sie ESP32 verwenden, sehen Sie sich Wie man die ESP32-Umgebung in der Arduino IDE einrichtet an.
Installieren Sie die ezButton-Bibliothek. Siehe Anleitung
Kopieren Sie den obigen Code und fügen Sie ihn in die Arduino IDE ein.
Kompilieren und übertragen Sie den Code auf das ESP32-Board, indem Sie in der Arduino IDE auf die Schaltfläche Hochladen klicken.
Drücken Sie den Knopf einmal.
Sehen Sie sich den Zustand der Verriegelungszunge an.

※ Notiz:

Da der obige Code die delay()-Funktion verwendet hat, ist eine Entprellung des Tasters nicht erforderlich. Allerdings bieten wir weiterhin den Code mit Entprellung an, falls Sie diesen Code ändern und die delay()-Funktion nicht verwenden.

Video Tutorial

Wir erwägen die Erstellung von Video-Tutorials. Wenn Sie Video-Tutorials für wichtig halten, abonnieren Sie bitte unseren YouTube-Kanal , um uns zu motivieren, die Videos zu erstellen.
