ESP32 - Knopf - Relais

Dieses Tutorial zeigt Ihnen, wie Sie den ESP32 verwenden, um eine LED basierend auf dem Drückzustand eines Tasters zu steuern. Im Detail:

Wenn ein Taster gedrückt wird, aktiviert der ESP32 ein Relais.
Wenn ein Taster nicht gedrückt wird, deaktiviert der ESP32 ein Relais.

Wir haben auch ein weiteres Tutorial: ESP32 - Button Toggles Relay, welches den Zustand des Relais zwischen AN und AUS umschaltet, wenn der Knopf gedrückt wird.

Wir können dieses Tutorial erweitern, um mit einem Knopf einen LED-Streifen, eine Sirene, eine Glühbirne oder einen Motor zu steuern, indem wir sie an das Relais anschließen.

Erforderliche Hardware

1	×	ESP32 ESP-WROOM-32 Entwicklungsmodul
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	Breadboard-Taster mit Kappe
1	×	Breadboard-Taster-Kit
1	×	Panel-Drucktaster
1	×	Taster-Modul
1	×	Relais
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Optional) Magnetschloss
1	×	(Optional) 12V Netzteil
1	×	(Optional) DC-Stromanschluss
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP32
1	×	(Empfohlen) Breakout Expansion Board for ESP32
1	×	(Empfohlen) Stromverteiler für ESP32

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables ESP32 Starter-Kit (ESP32 enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Relais und Taster

Wir haben spezielle Tutorials zu Relais und Tastern. Jedes Tutorial enthält detaillierte Informationen und Schritt-für-Schritt-Anleitungen zur Hardware-Pinbelegung, zum Funktionsprinzip, zur Verkabelung mit dem ESP32 und zum ESP32-Code. Weitere Informationen dazu finden Sie in den folgenden Links:

Schaltplan zwischen ESP32, Relais und Knopf

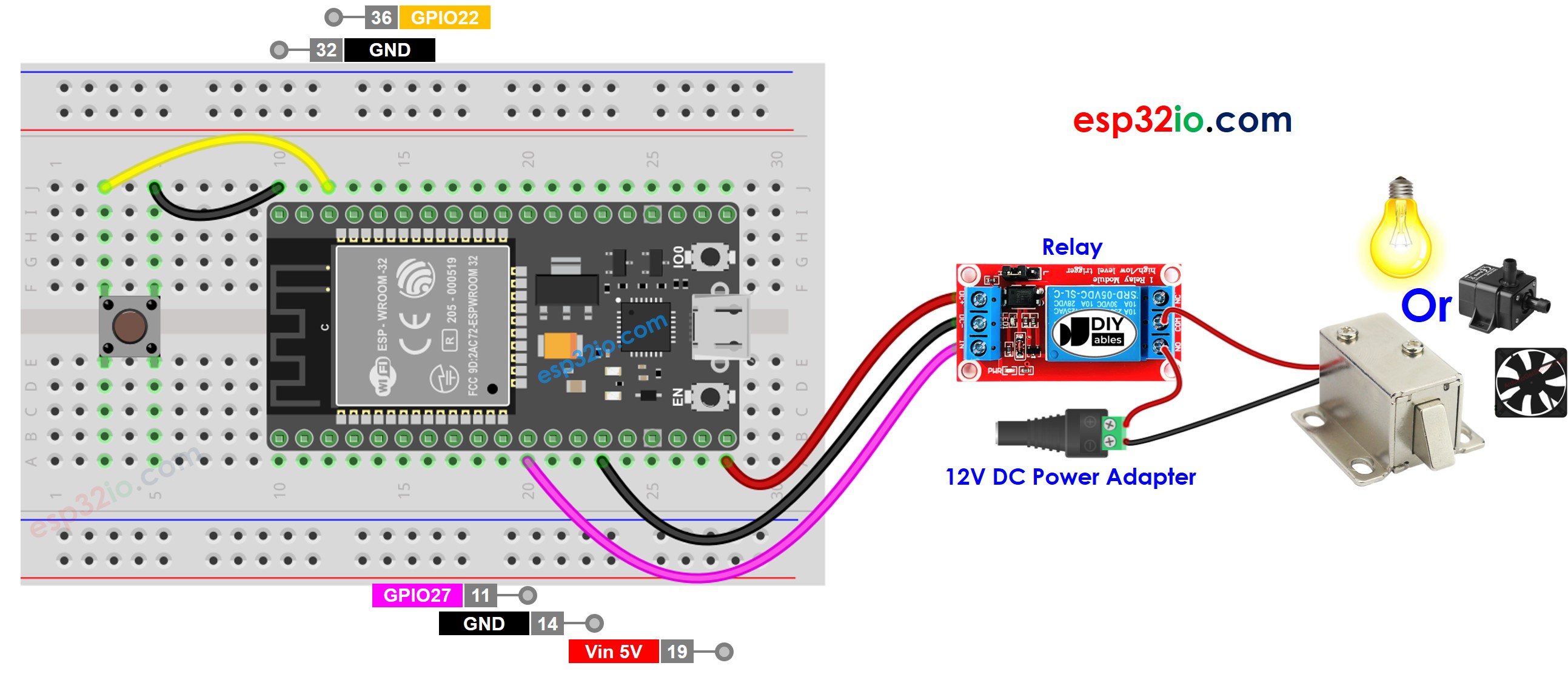

ESP32 Taster-Relais Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Wenn Sie nicht wissen, wie Sie ESP32 und andere Komponenten mit Strom versorgen, finden Sie Anleitungen im folgenden Tutorial: Wie man ESP32 mit Strom versorgt.

ESP32-Code

/* * Dieser ESP32 Code wurde von newbiely.de entwickelt * Dieser ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32/esp32-button-relay */ #define BUTTON_PIN 22 // ESP32 pin GPIO22 connected to button's pin #define RELAY_PIN 27 // ESP32 pin GPIO27 connected to relay's pin void setup() { Serial.begin(9600); // initialize serial pinMode(BUTTON_PIN, INPUT_PULLUP); // set ESP32 pin to input pull-up mode pinMode(RELAY_PIN, OUTPUT); // set ESP32 pin to output mode } void loop() { int buttonState = digitalRead(BUTTON_PIN); // read new state if (buttonState == LOW) { Serial.println("The button is being pressed"); digitalWrite(RELAY_PIN, HIGH); // turn on } else if (buttonState == HIGH) { Serial.println("The button is unpressed"); digitalWrite(RELAY_PIN, LOW); // turn off } }

Schnelle Schritte

Wenn dies das erste Mal ist, dass Sie ESP32 verwenden, sehen Sie wie man die Umgebung für ESP32 in der Arduino IDE einrichtet.
Schließen Sie die Verkabelung wie im obigen Bild an.
Verbinden Sie das ESP32-Board über ein Micro-USB-Kabel mit Ihrem PC.
Öffnen Sie die Arduino IDE auf Ihrem PC.
Wählen Sie das richtige ESP32-Board (z.B. ESP32 Dev Module) und den COM-Port aus.
Kopieren Sie den obigen Code und fügen Sie ihn in die Arduino IDE ein.
Kompilieren und laden Sie den Code auf das ESP32-Board hoch, indem Sie in der Arduino IDE auf die Schaltfläche Hochladen klicken.

Drücken Sie den Knopf und halten Sie ihn mehrere Sekunden lang gedrückt.
Sehen Sie die Änderung des Relaiszustands.

Zeilenweise Code-Erklärung

Der obige ESP32-Code enthält eine zeilenweise Erklärung. Bitte lesen Sie die Kommentare im Code!
