ESP32 - Schallsensor - LED

In diesem Tutorial werden wir untersuchen, wie man den Schallsensor zur LED-Steuerung verwendet. Genauer gesagt befassen wir uns mit zwei spannenden Anwendungen:

Ton-Schalter: Wenn ein Ton erkannt wird (z. B. Klopfen), schaltet der ESP32 die LED um, das heißt, sie wird eingeschaltet, wenn sie aus ist, und ausgeschaltet, wenn sie an ist.
Tonaktivierte LED: Bei Erkennung eines Tons schaltet der ESP32 die LED für einen bestimmten Zeitraum ein.

Erforderliche Hardware

1	×	ESP32 ESP-WROOM-32 Entwicklungsmodul
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	Schallsensor
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	220Ω Resistor
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP32
1	×	(Empfohlen) Breakout Expansion Board for ESP32
1	×	(Empfohlen) Stromverteiler für ESP32

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables ESP32 Starter-Kit (ESP32 enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Kaufhinweis: Um den Verdrahtungsprozess zu vereinfachen, empfehlen wir die Verwendung des LED Module, das mit einem eingebauten Widerstand geliefert wird.

Über LED- und Schallsensoren

Wenn du nichts über LED- und Schallsensoren weißt (Pinbelegung, wie sie funktionieren, wie man sie programmiert ...), informiere dich in den folgenden Tutorials darüber:

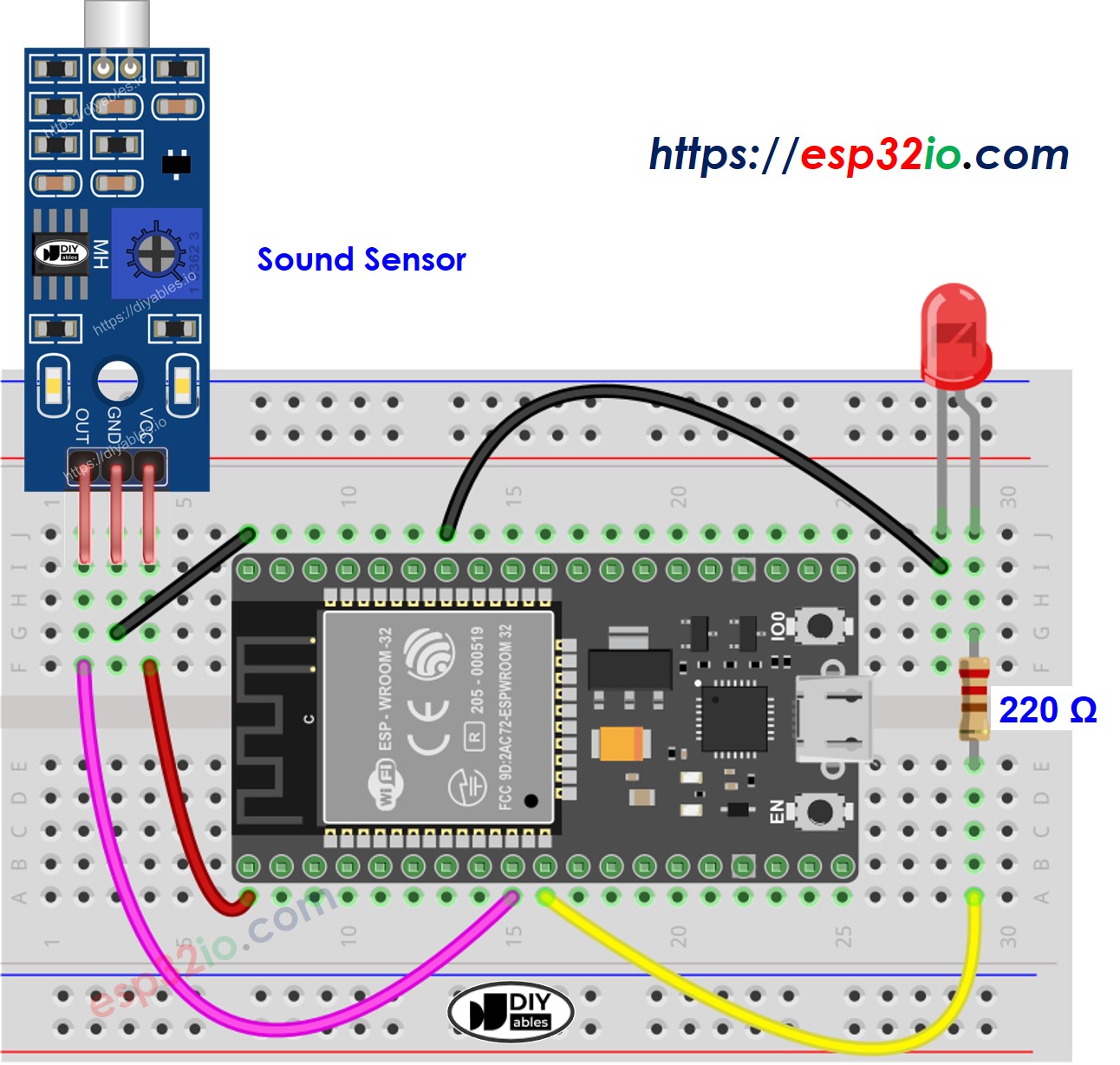

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Wenn Sie nicht wissen, wie Sie ESP32 und andere Komponenten mit Strom versorgen, finden Sie Anleitungen im folgenden Tutorial: Wie man ESP32 mit Strom versorgt.

ESP32-Code - Sound-Schalter schaltet LED

Der folgende Code schaltet den Zustand der LED jedes Mal um, wenn ein Ton erkannt wird.

/* * Dieser ESP32 Code wurde von newbiely.de entwickelt * Dieser ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32/esp32-sound-sensor-led */ #define SENSOR_PIN 25 // The ESP32 pin GPIO25 connected to the sound sensor #define LED_PIN 26 // The ESP32 pin GPIO26 connected to the LED int prev_sound_state; // the previous state of sound sensor int sound_state; // the current state of sound sensor int led_state = LOW; // the current state of LED void setup() { Serial.begin(9600); // initialize serial pinMode(SENSOR_PIN, INPUT); // set ESP32 pin to input mode pinMode(LED_PIN, OUTPUT); // set ESP32 pin to output mode sound_state = digitalRead(SENSOR_PIN); } void loop() { prev_sound_state = sound_state; // save the last state sound_state = digitalRead(SENSOR_PIN); // read new state if (prev_sound_state == HIGH && sound_state == LOW) { // state change: HIGH -> LOW Serial.println("The sound has been detected"); // toggle state of LED led_state = !led_state; // control LED arccoding to the toggled state digitalWrite(LED_PIN, led_state); } }

Schnelle Schritte

Wenn dies das erste Mal ist, dass Sie ESP32 verwenden, sehen Sie wie man die Umgebung für ESP32 in der Arduino IDE einrichtet.
Verkabeln Sie gemäß dem obigen Bild.
Verbinden Sie das ESP32-Board über ein Micro-USB-Kabel mit Ihrem PC.
Öffnen Sie die Arduino IDE auf Ihrem PC.
Wählen Sie das richtige ESP32-Board (z. B. ESP32 Dev Module) und den COM-Port.
Verbinden Sie das ESP32-Board über ein USB-Kabel mit dem PC.
Öffnen Sie die Arduino IDE, wählen Sie das richtige Board und den Port.
Kopieren Sie den obigen Code und öffnen Sie ihn in der Arduino IDE.
Klicken Sie in der Arduino IDE auf die Upload-Schaltfläche, um den Code auf den ESP32 hochzuladen.

Schlage deine Hände vor dem Schallsensor zusammen
Sieh dir die Veränderung des LED-Zustands an

Code-Erklärung

Lesen Sie die Zeile-für-Zeile-Erklärung in den Kommentarzeilen des Quellcodes!

ESP32-Code - tonaktivierte LED für eine bestimmte Zeit

Der folgende Code schaltet die LED für eine bestimmte Zeit ein, wenn ein Geräusch erkannt wird. Nach Ablauf der Zeit wird die LED ausgeschaltet.

/* * Dieser ESP32 Code wurde von newbiely.de entwickelt * Dieser ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32/esp32-sound-sensor-led */ #define SENSOR_PIN 25 // The ESP32 pin GPIO25 connected to the sound sensor #define LED_PIN 26 // The ESP32 pin GPIO26 connected to the LED #define TIME_PERIOD 5000 // in milliseconds int prev_sound_state; // the previous state of sound sensor int sound_state; // the current state of sound sensor void setup() { Serial.begin(9600); // initialize serial pinMode(SENSOR_PIN, INPUT); // set ESP32 pin to input mode pinMode(LED_PIN, OUTPUT); // set ESP32 pin to output mode sound_state = digitalRead(SENSOR_PIN); } void loop() { prev_sound_state = sound_state; // save the last state sound_state = digitalRead(SENSOR_PIN); // read new state if (prev_sound_state == HIGH && sound_state == LOW) { // state change: HIGH -> LOW Serial.println("The sound has been detected"); // turn on LED digitalWrite(LED_PIN, HIGH); delay(TIME_PERIOD); // turn off LED digitalWrite(LED_PIN, LOW); } }

Bitte beachten Sie, dass der vorherige Code die delay()-Funktion verwendet, die leicht zu verstehen ist. Allerdings kann die delay()-Funktion, wenn zusätzlicher Code hinzugefügt wird, während der Verzögerungszeit zu Blockierungsproblemen führen. Um dies zu überwinden, implementiert der folgende Code einen nicht-blockierenden Ansatz durch die Verwendung der ezLED-Bibliothek. Die ezLED-Bibliothek, die im Hintergrund arbeitet, verwendet die millis()-Funktion statt delay, um Blockierungen zu verhindern.

/* * Dieser ESP32 Code wurde von newbiely.de entwickelt * Dieser ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32/esp32-sound-sensor-led */ #include <ezLED.h> // ezLED library #define SENSOR_PIN 25 // The ESP32 pin GPIO25 connected to the sound sensor #define LED_PIN 26 // The ESP32 pin GPIO26 connected to the LED #define TIME_PERIOD 5000 // in milliseconds ezLED led(LED_PIN); // create a LED object that attach to pin LED_PIN int prev_sound_state; // the previous state of sound sensor int sound_state; // the current state of sound sensor void setup() { Serial.begin(9600); // initialize serial pinMode(SENSOR_PIN, INPUT); // set ESP32 pin to input mode sound_state = digitalRead(SENSOR_PIN); } void loop() { led.loop(); // MUST call the led.loop() function in loop() prev_sound_state = sound_state; // save the last state sound_state = digitalRead(SENSOR_PIN); // read new state if (prev_sound_state == HIGH && sound_state == LOW) { // state change: HIGH -> LOW Serial.println("The sound has been detected"); led.turnON(); // turn on immediately led.turnOFF(TIME_PERIOD); // turn off after TIME_PERIOD } }

Schnelle Schritte

Wenn Sie ESP32 zum ersten Mal verwenden, sehen Sie wie Sie die Umgebung für ESP32 in der Arduino-IDE einrichten.
Schließen Sie die Verkabelung wie im obigen Bild an.
Schließen Sie das ESP32-Board über ein Micro-USB-Kabel an Ihren PC an.
Öffnen Sie die Arduino-IDE auf Ihrem PC.
Wählen Sie das richtige ESP32-Board (z. B. ESP32 Dev Module) und den COM-Port aus.
Verbinden Sie ESP32 mit dem PC über USB-Kabel
Öffnen Sie die Arduino-IDE, wählen Sie das richtige Board und den Port aus.
Klicken Sie auf das Libraries-Symbol in der linken Leiste der Arduino-IDE.
Suchen Sie “ezLED”, und finden Sie dann die ezLED-Bibliothek von ArduinoGetStarted
Klicken Sie auf die Install-Schaltfläche, um die ezLED-Bibliothek zu installieren.

Kopieren Sie den obigen Code und öffnen Sie ihn mit der Arduino-IDE
Klicken Sie auf die Schaltfläche Hochladen in der Arduino-IDE, um den Code auf den ESP32 hochzuladen

Klatsche mit der Hand vor dem Geräuschsensor
Sieh dir den Zustand der LED an

Video Tutorial

Wir erwägen die Erstellung von Video-Tutorials. Wenn Sie Video-Tutorials für wichtig halten, abonnieren Sie bitte unseren YouTube-Kanal , um uns zu motivieren, die Videos zu erstellen.
